二、網絡拓?fù)鋱D

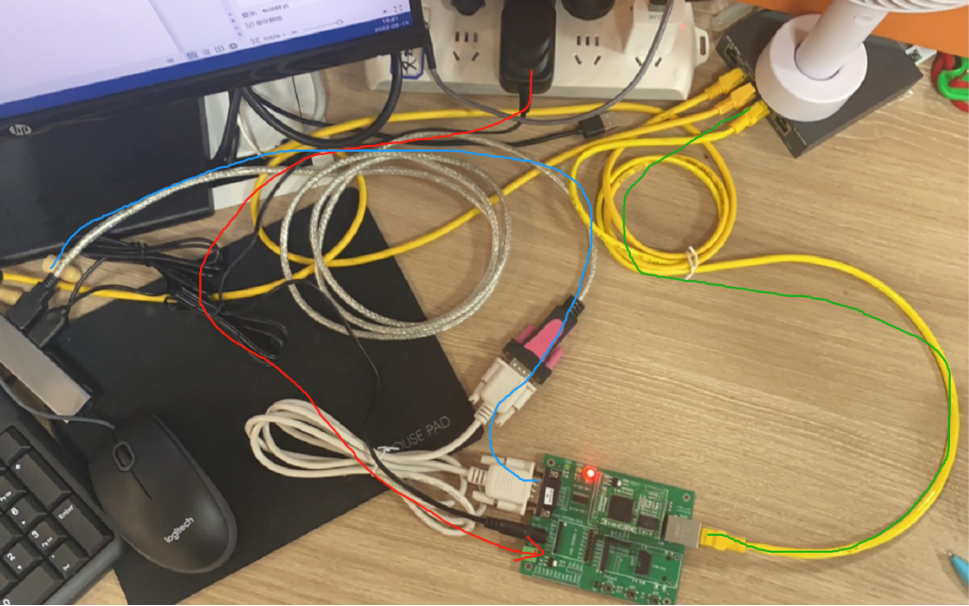

把USR-TCP232-ED2模塊放到評估板上,用232轉usb串口線連接電腦,網口直連電腦,檢測硬件連接無錯誤后,接入我們配送的電源適配器,給ED2模塊供電。

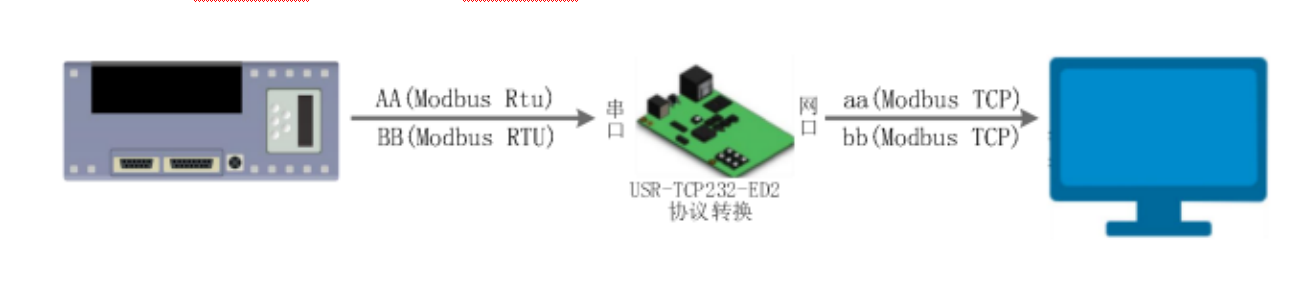

實現的功能:通過設置可以實現 Modbus 串口協議到 Modbus 網絡協議的轉換
三、測試

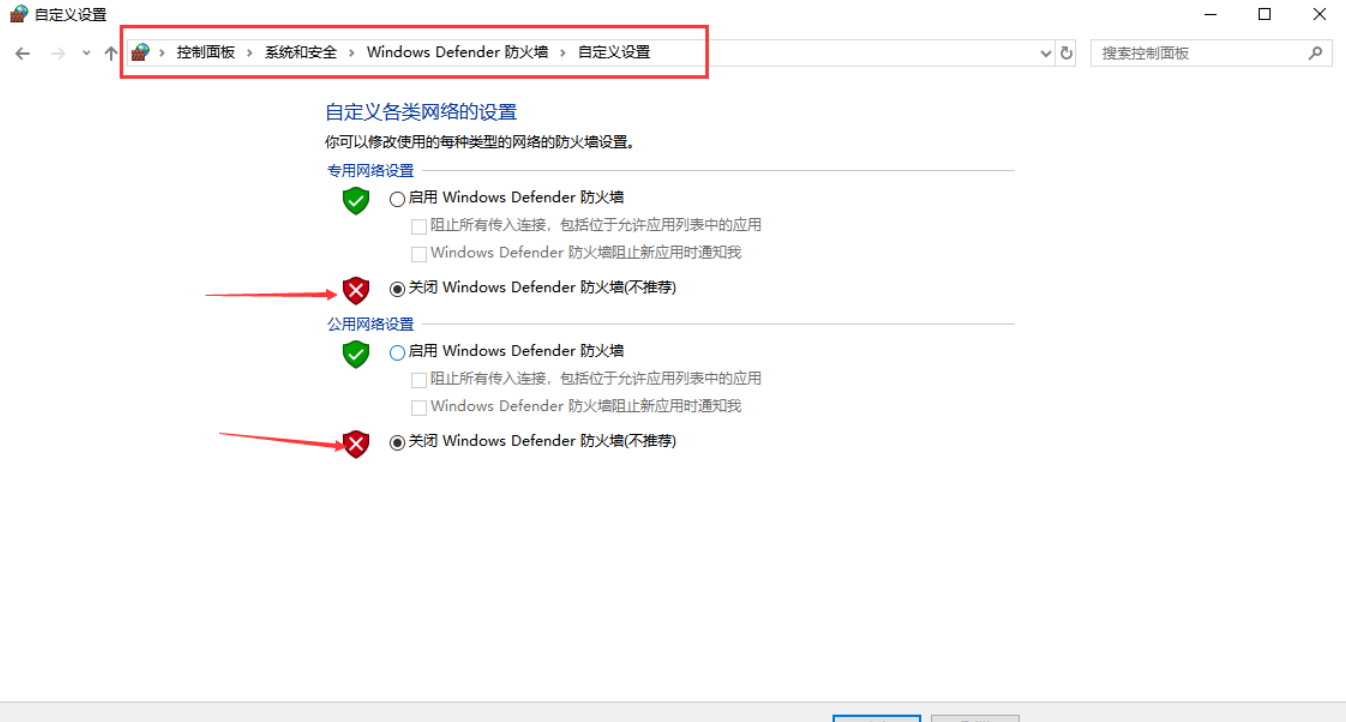

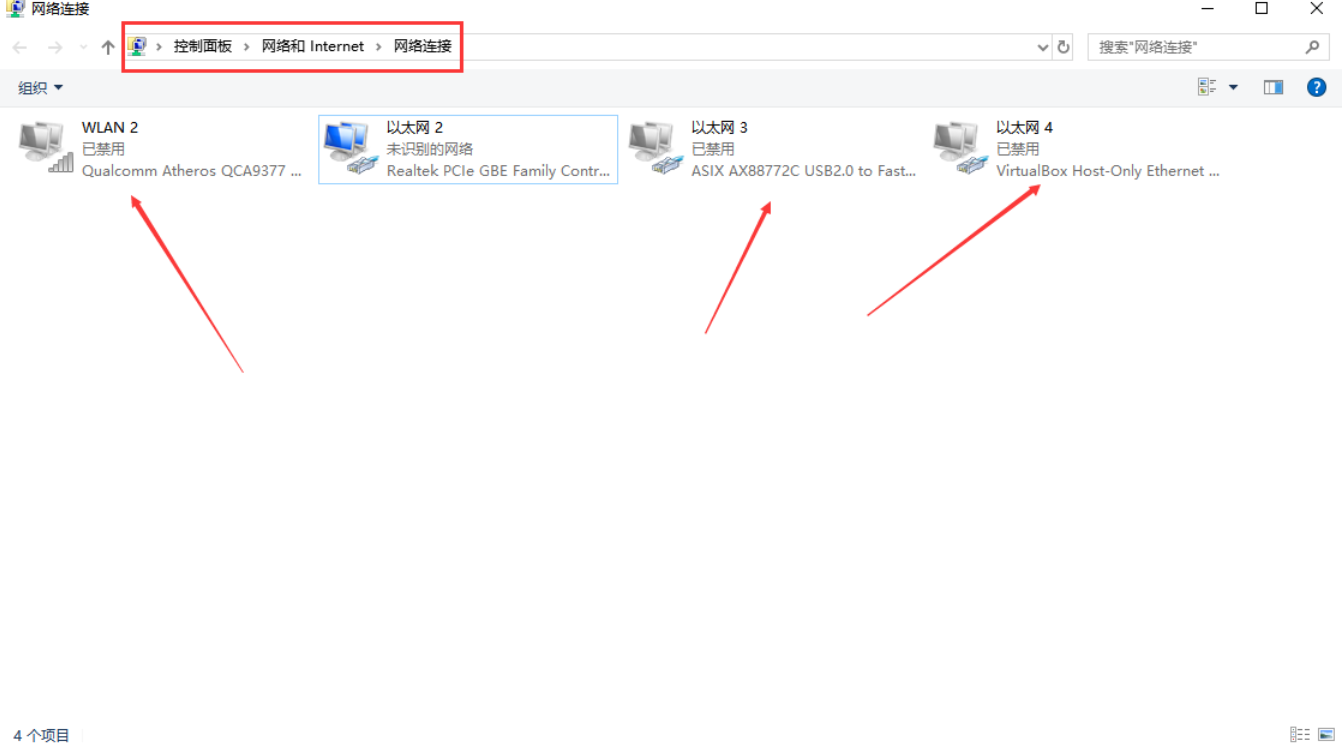

1、設置路徑:控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項,關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

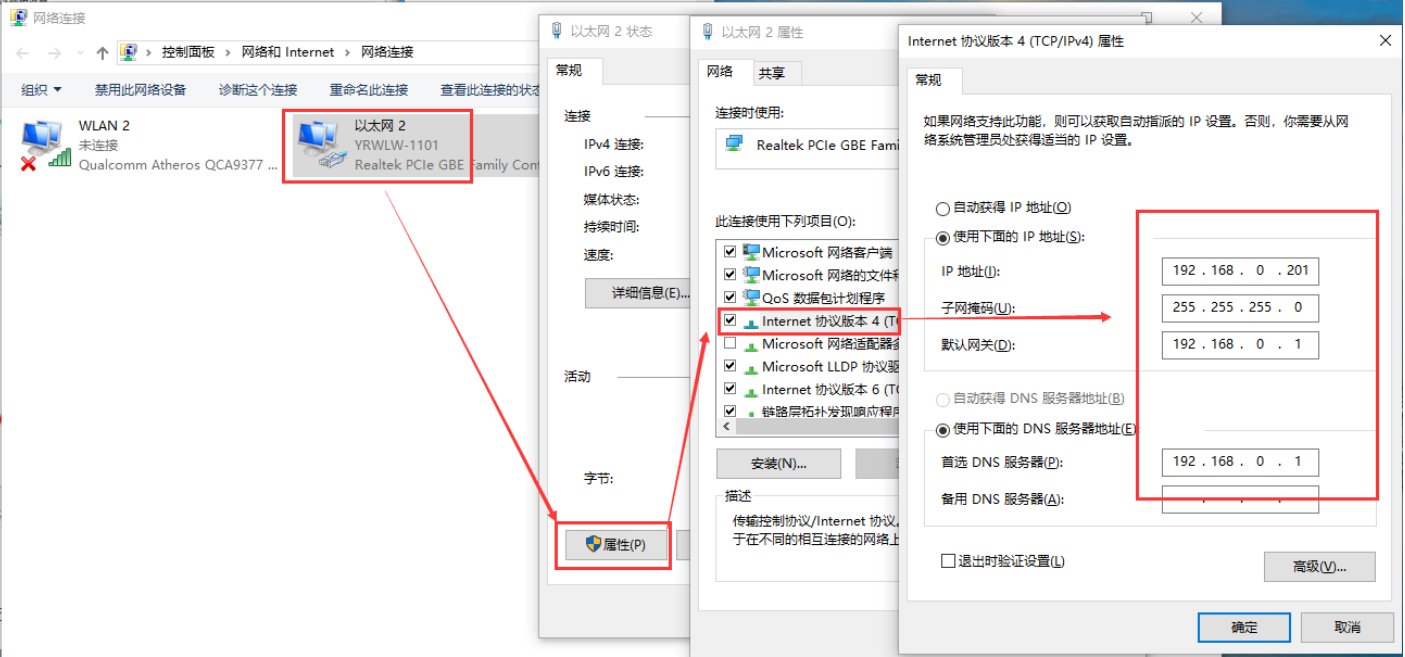

2、給電腦設置靜態IP,設置成302默認連接的IP:192.168.0.201

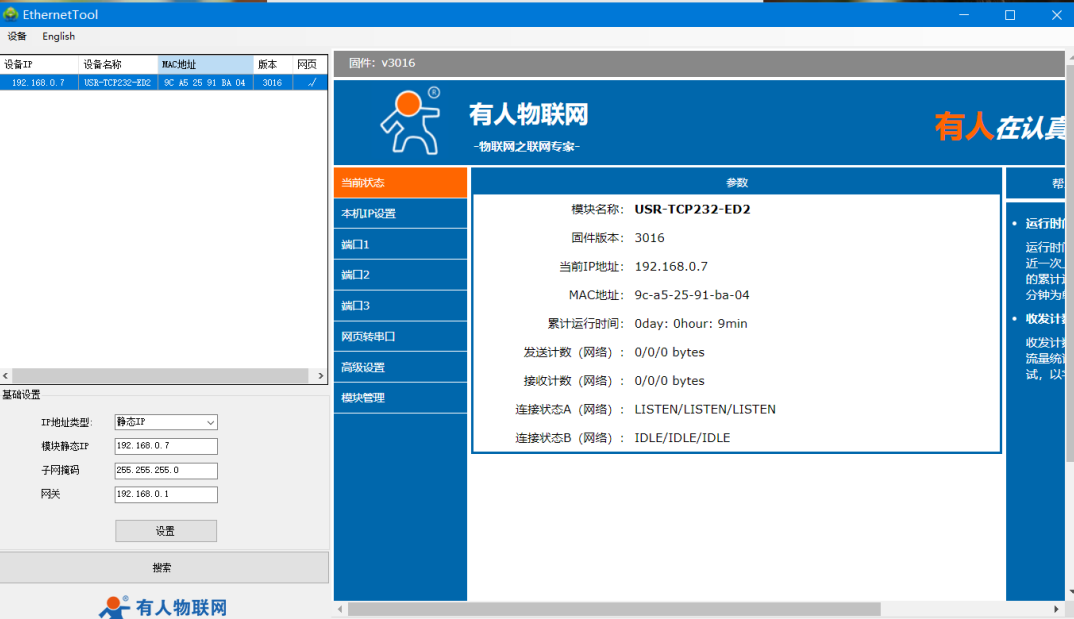

3、 打開設置軟件,點擊“搜索設備”當搜索列表中出現ED2的設備后,單擊搜索到的設備,賬號密碼均為:admin查看其配置信息(上圖為默認配置信息)。
4.ED2 參數設置
串口參數和終端設備保持一致(本案例已默認參數為準)

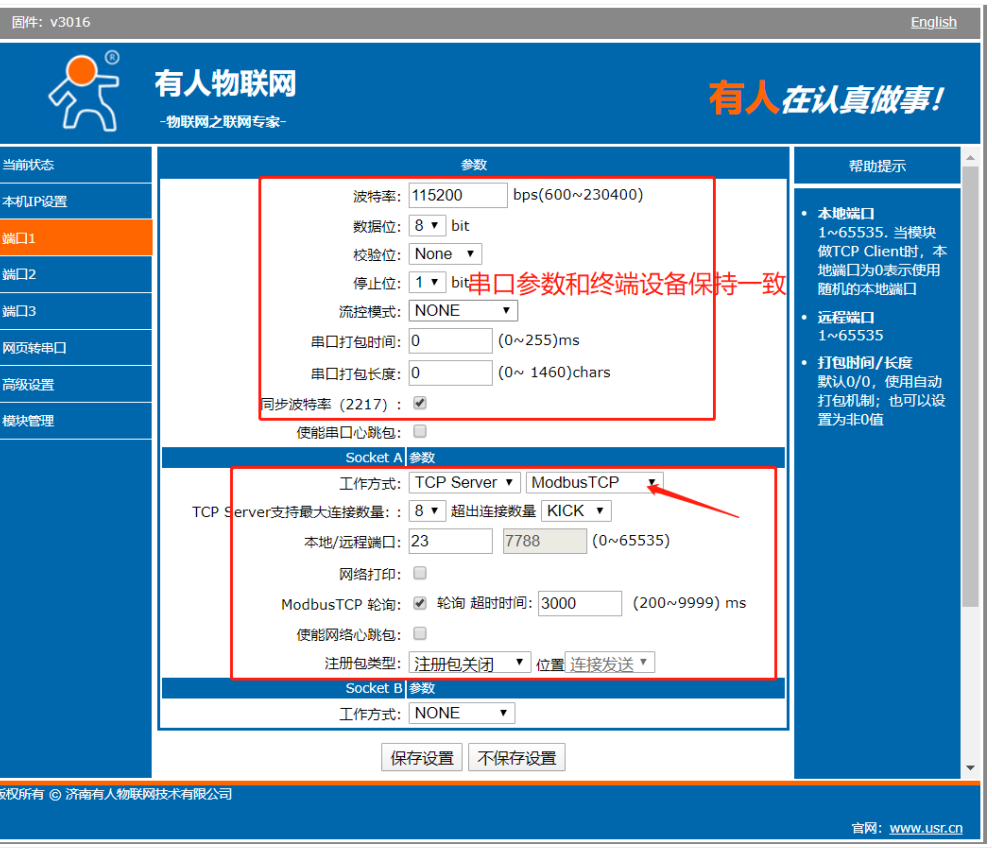

Socket:設置ED2的工作模式是TCPserver,開啟modbus TCP,
輪詢時間可以設置的大點:3000或5000ms

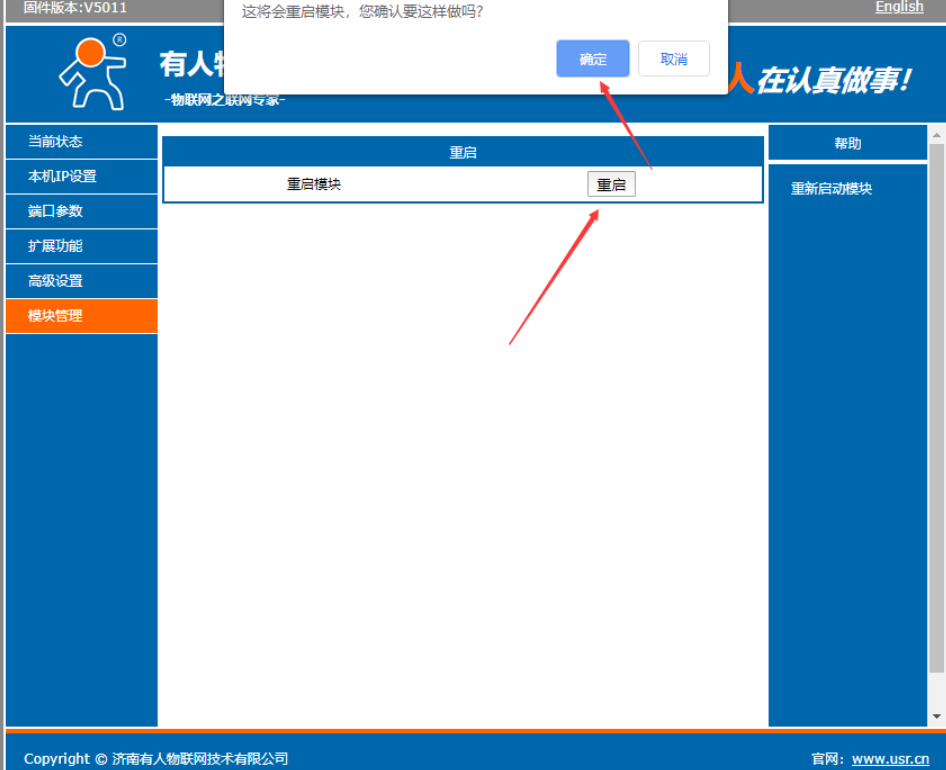

5 設置參數之后,點擊保存設置,重啟模塊

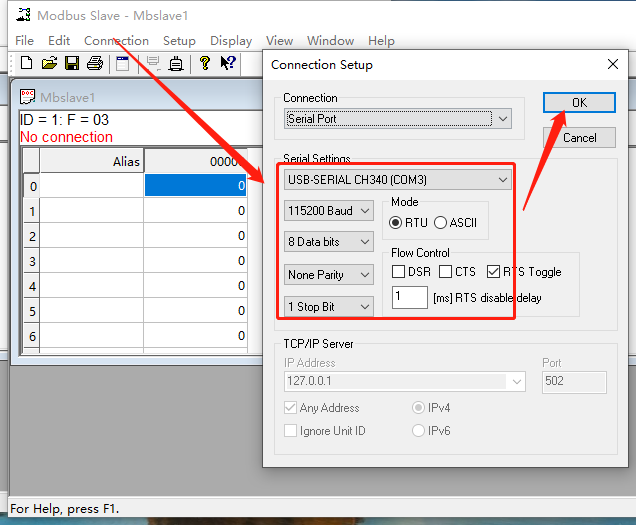

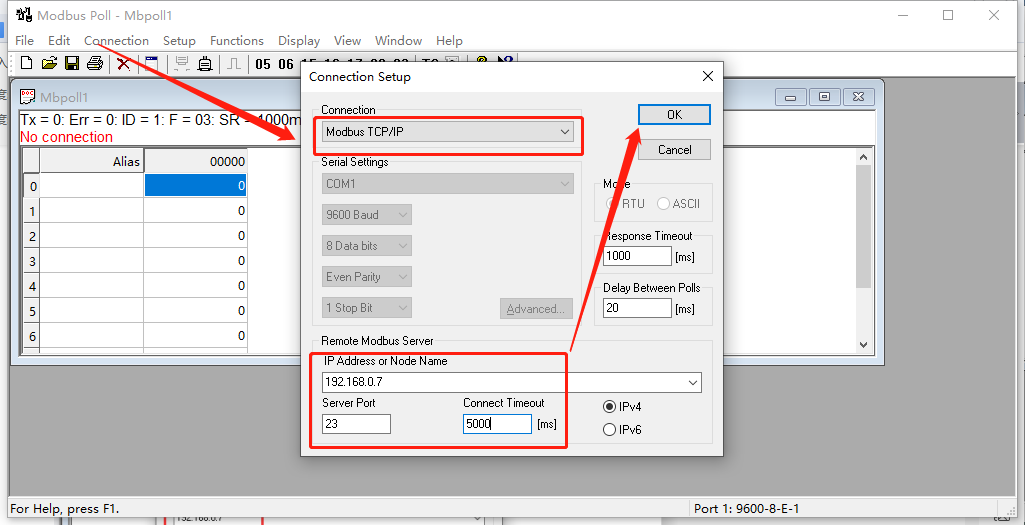

6、打開“slave和poll”軟件,分別設置參數。

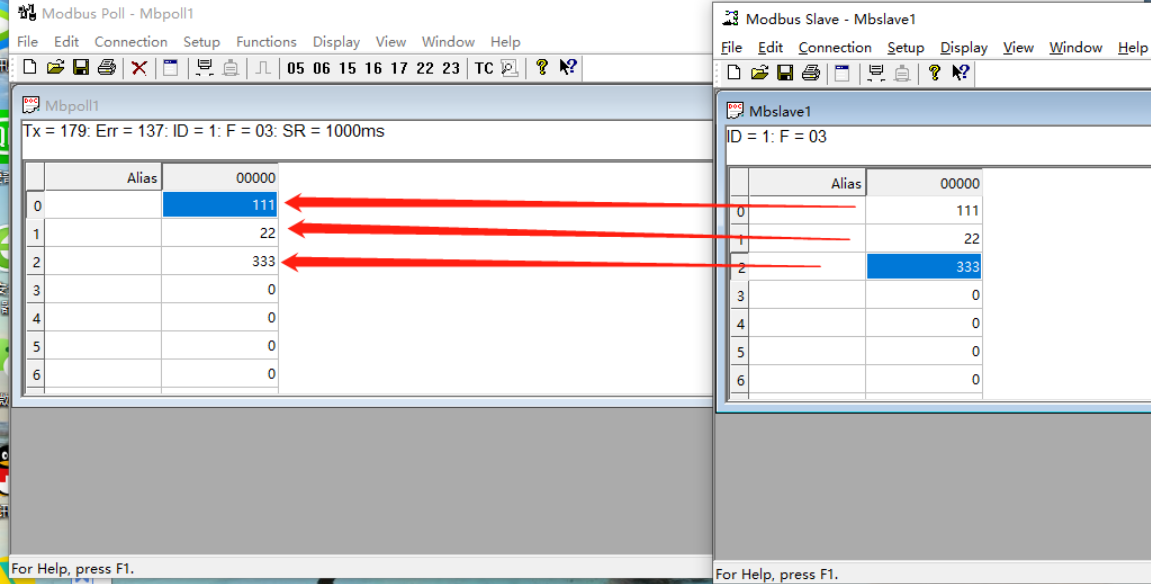

8、測試結果如下:
