USR-N510-H7（二期） HTTPD POST模式測試案例

一、資料下載

USR-N510 H7說明書：http://imbacareer.com.cn/Download/1159.html

設置軟件：http://imbacareer.com.cn/Download/383.htm

二、準備工作

1、USR-N510-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

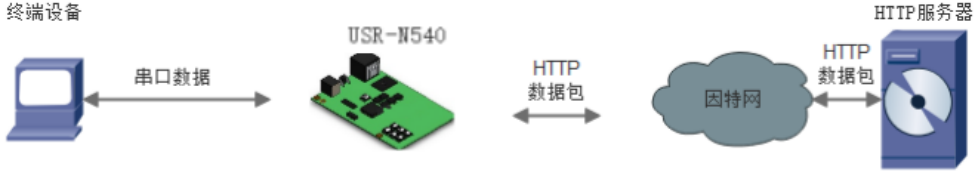

三、連接框圖

四、設置步驟

1、新購買的USR-N510網口直接接電腦網口，給N510供電。

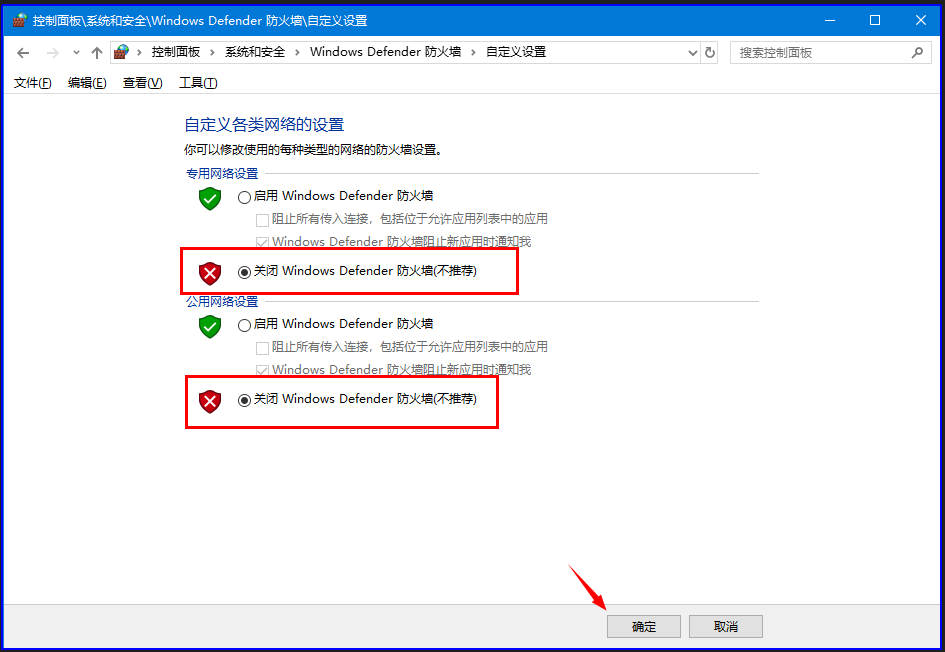

2、電腦關閉防火墻。

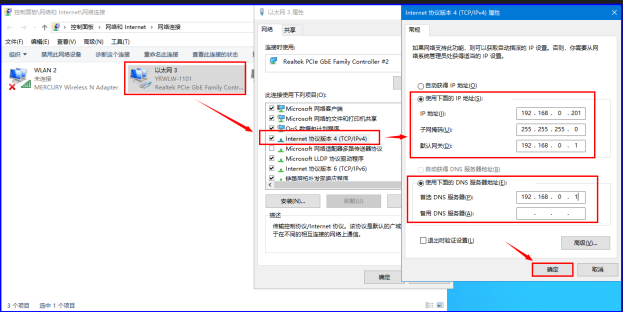

3、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

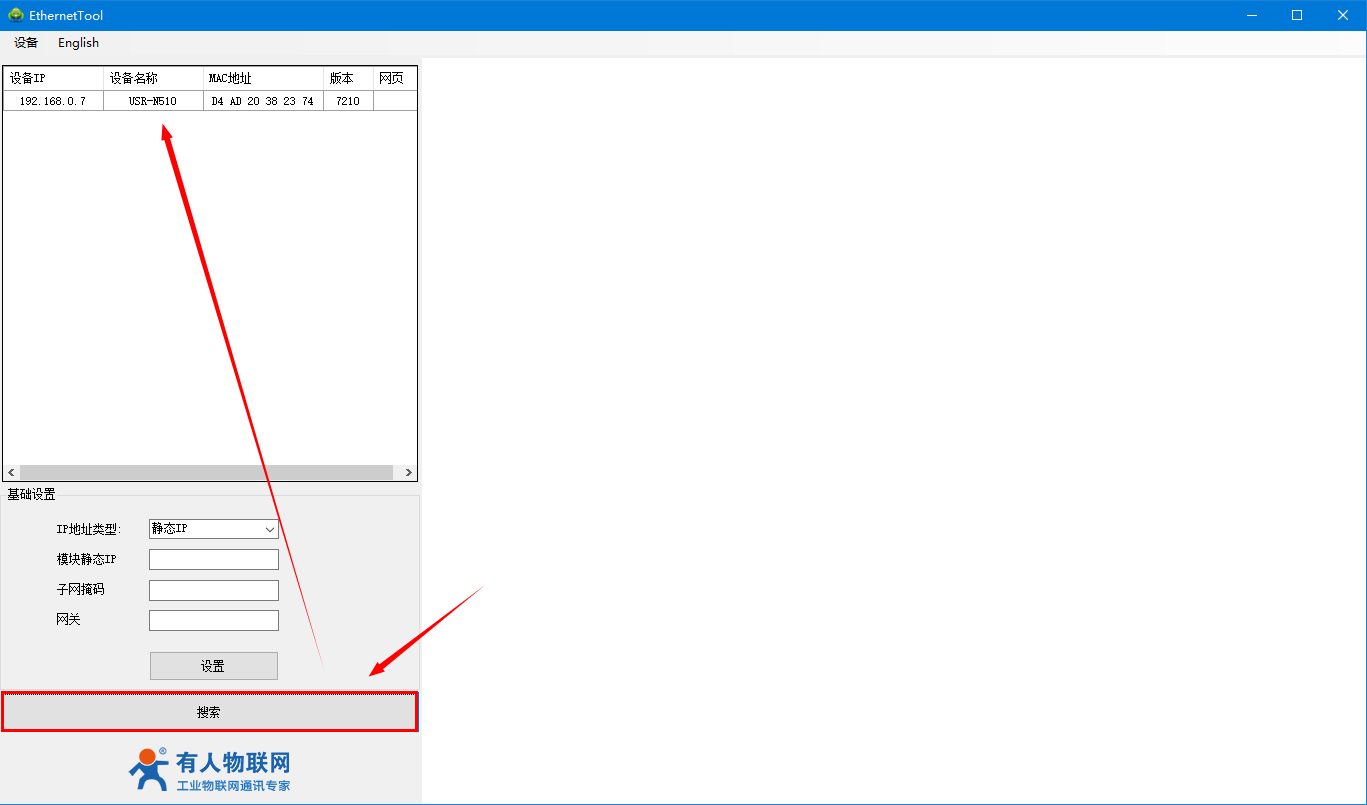

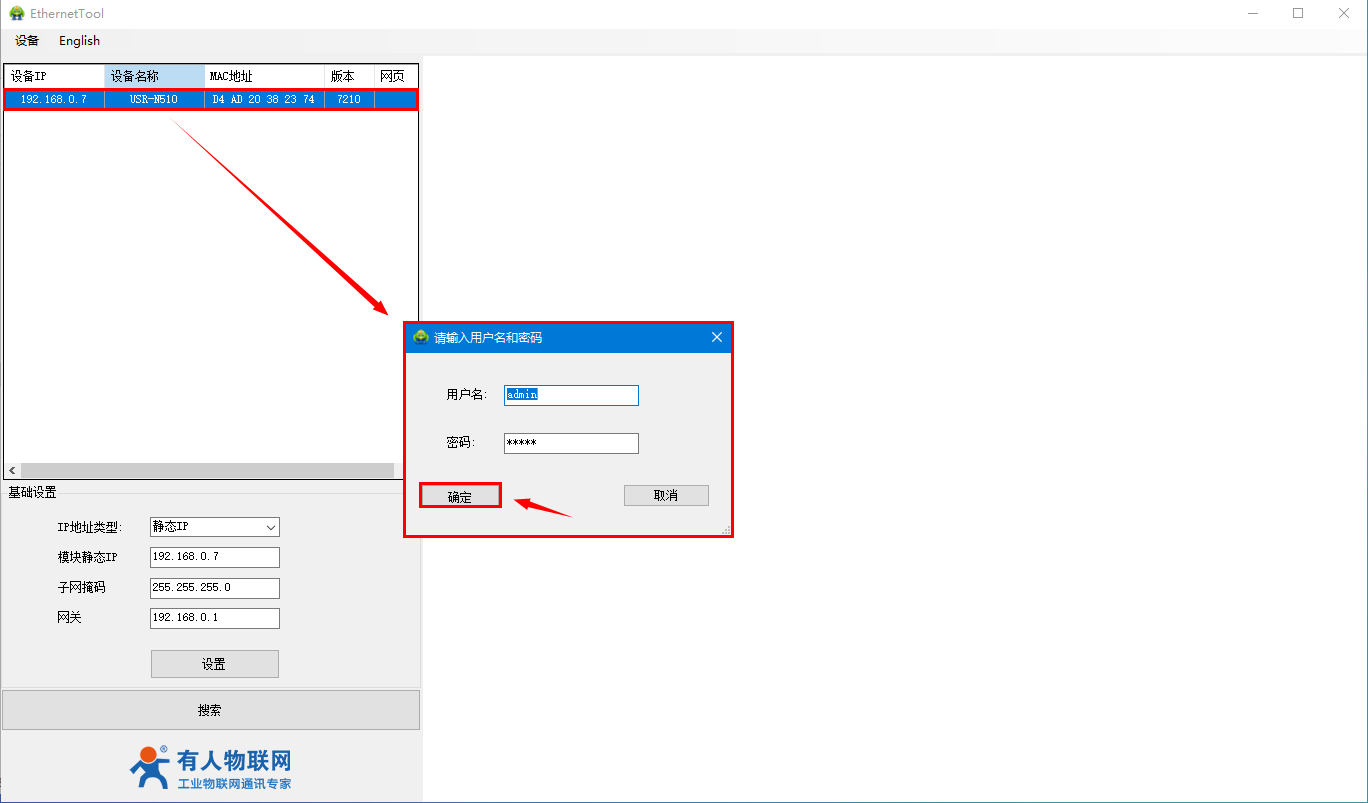

4、下載并打開H7系列設置軟件：

用H7系列配置軟件搜索N510設備，單擊搜索，搜搜到設備后雙擊設備。

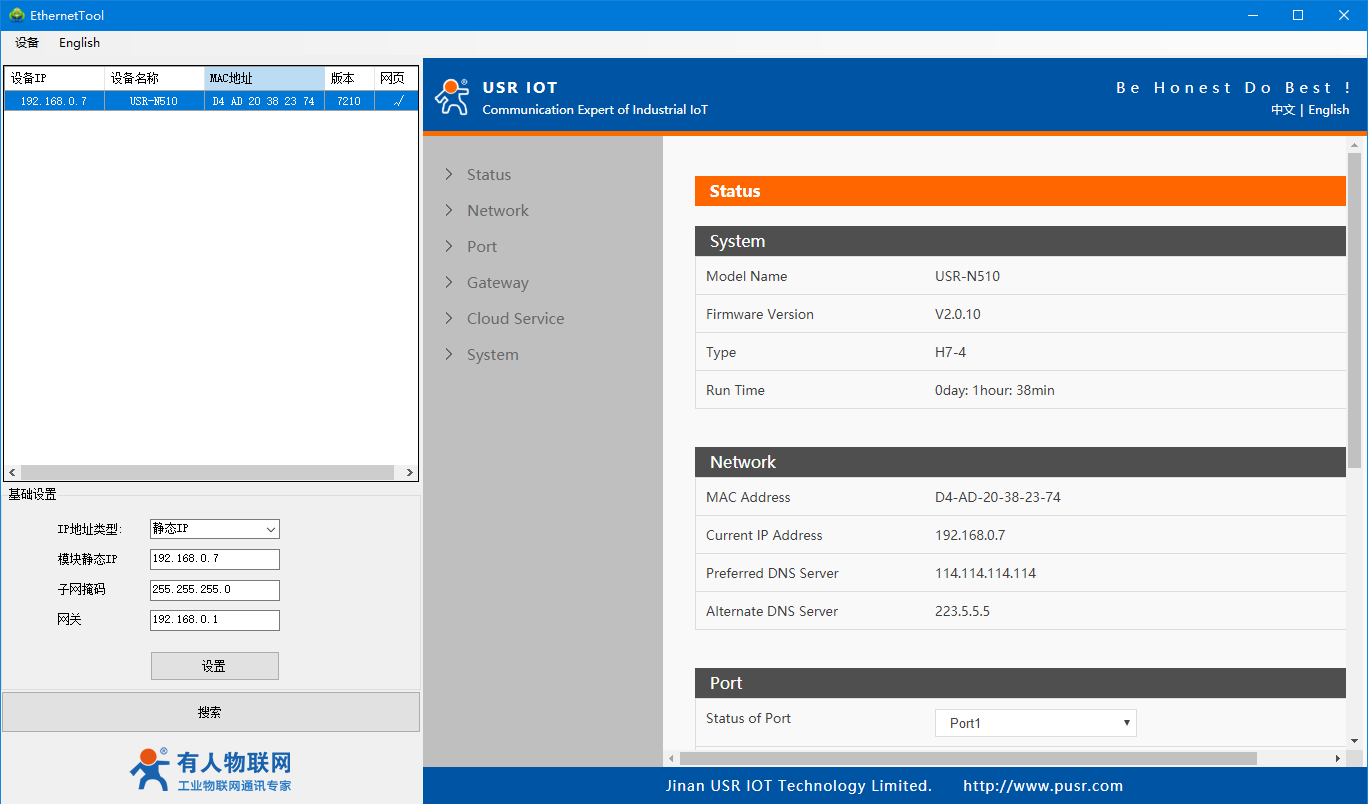

5、登錄

輸入用戶名admin和密碼admin，點擊確定，右側顯示N510參數設置頁面。

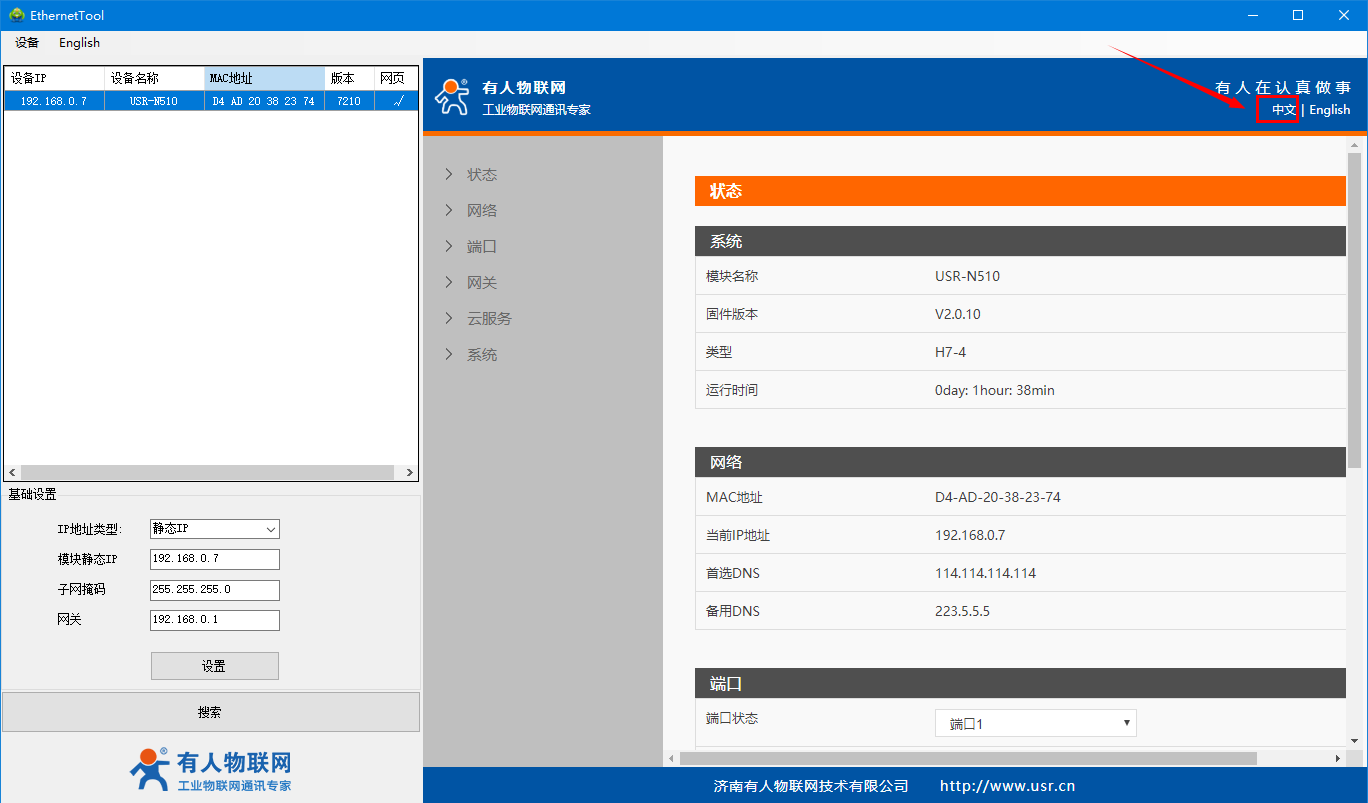

6、英文顯示切換中文

英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示。

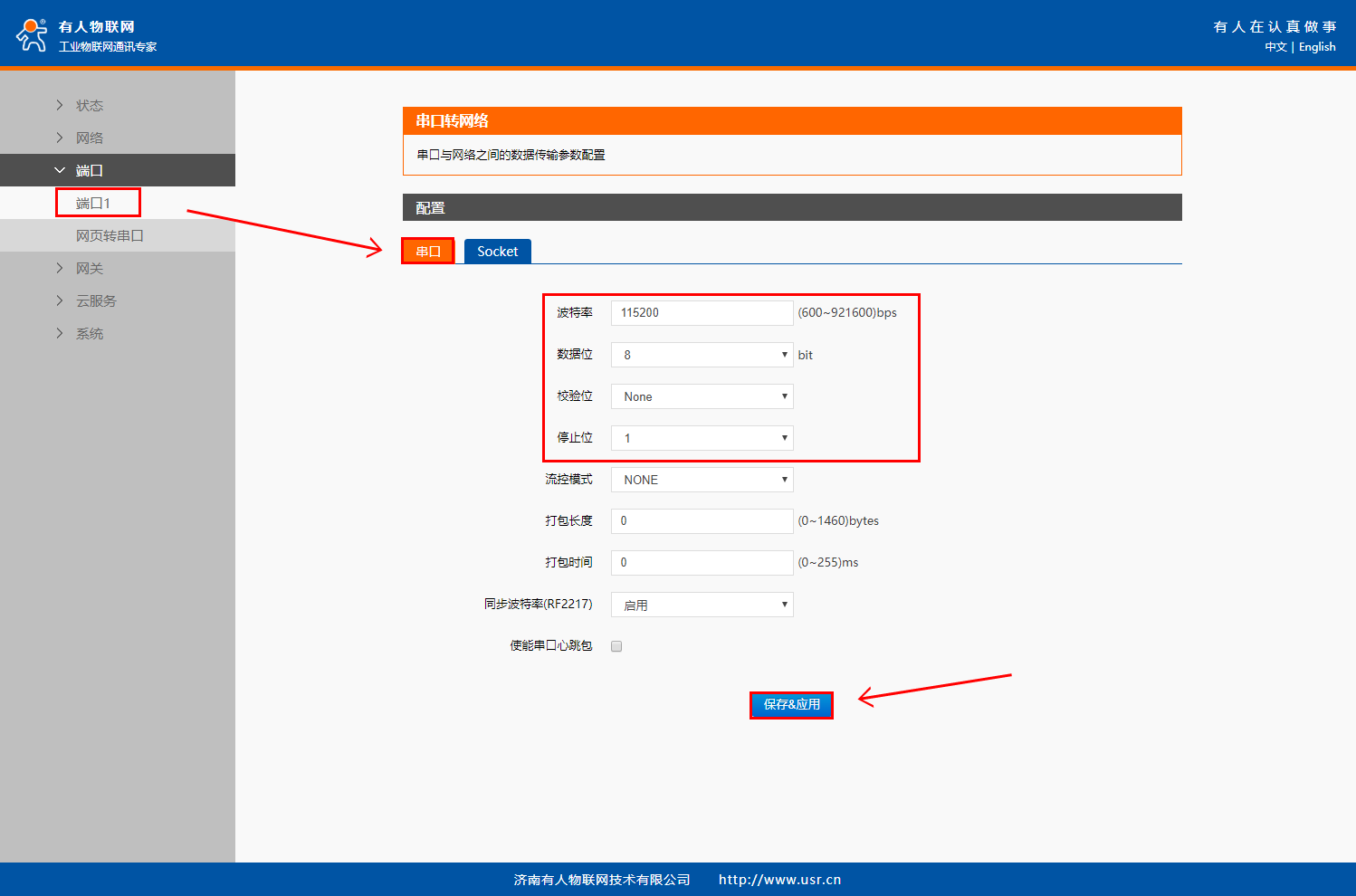

7、配置端口的RS485參數

串口波特率/檢驗位/數據位/停止位修改與串口設備的串口參數一致，默認為115200波特率，無校驗位（NOEN）數據位8，停止位1。

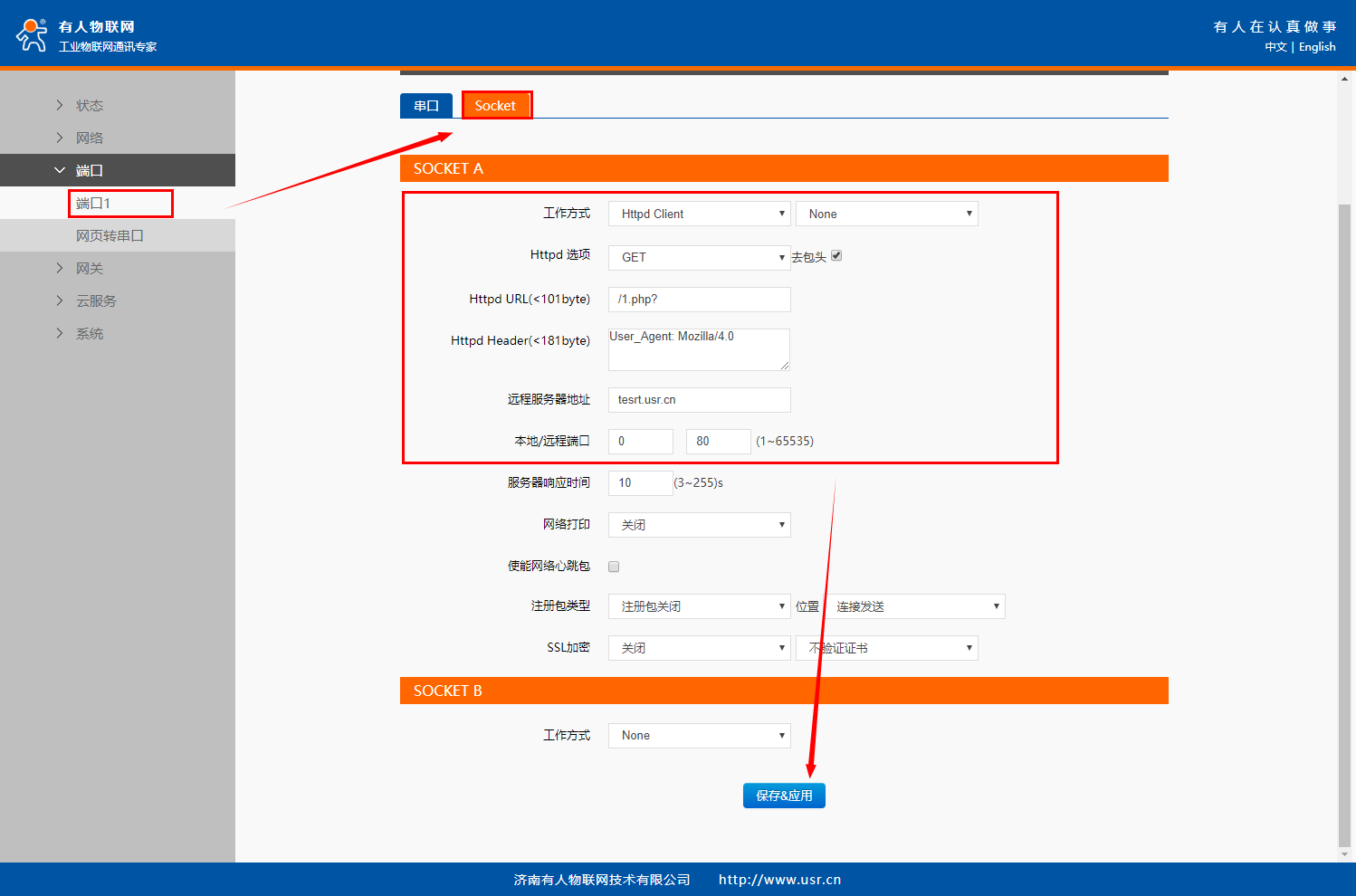

8、配置http服務器參數

在“端口”>“端口1”界面中的“Socet”配置Socket A的工作模式為“Httpd Clinet”
http選型:PIST
URL:/2.php

Header:User_Agent: Mozilla/4.0
遠程服務器地址：test.usr.cn
遠程端口：80

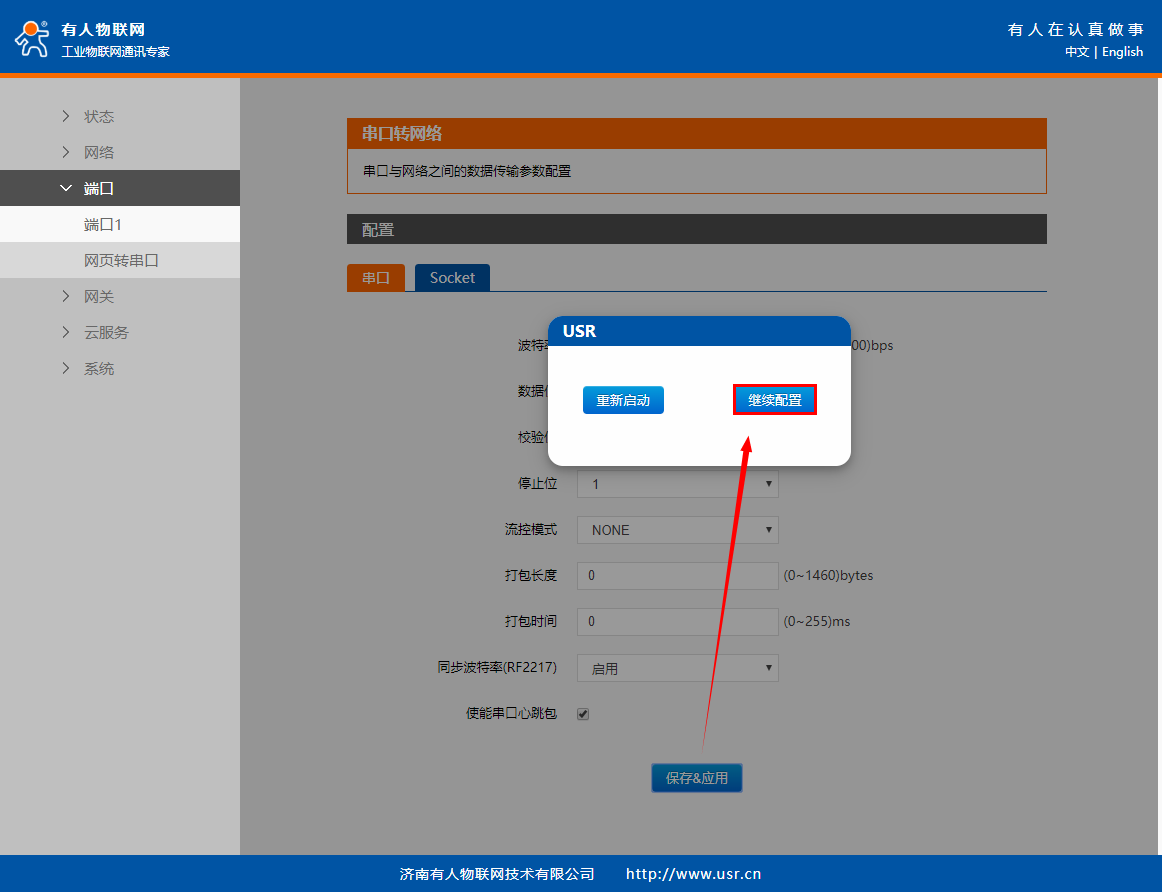

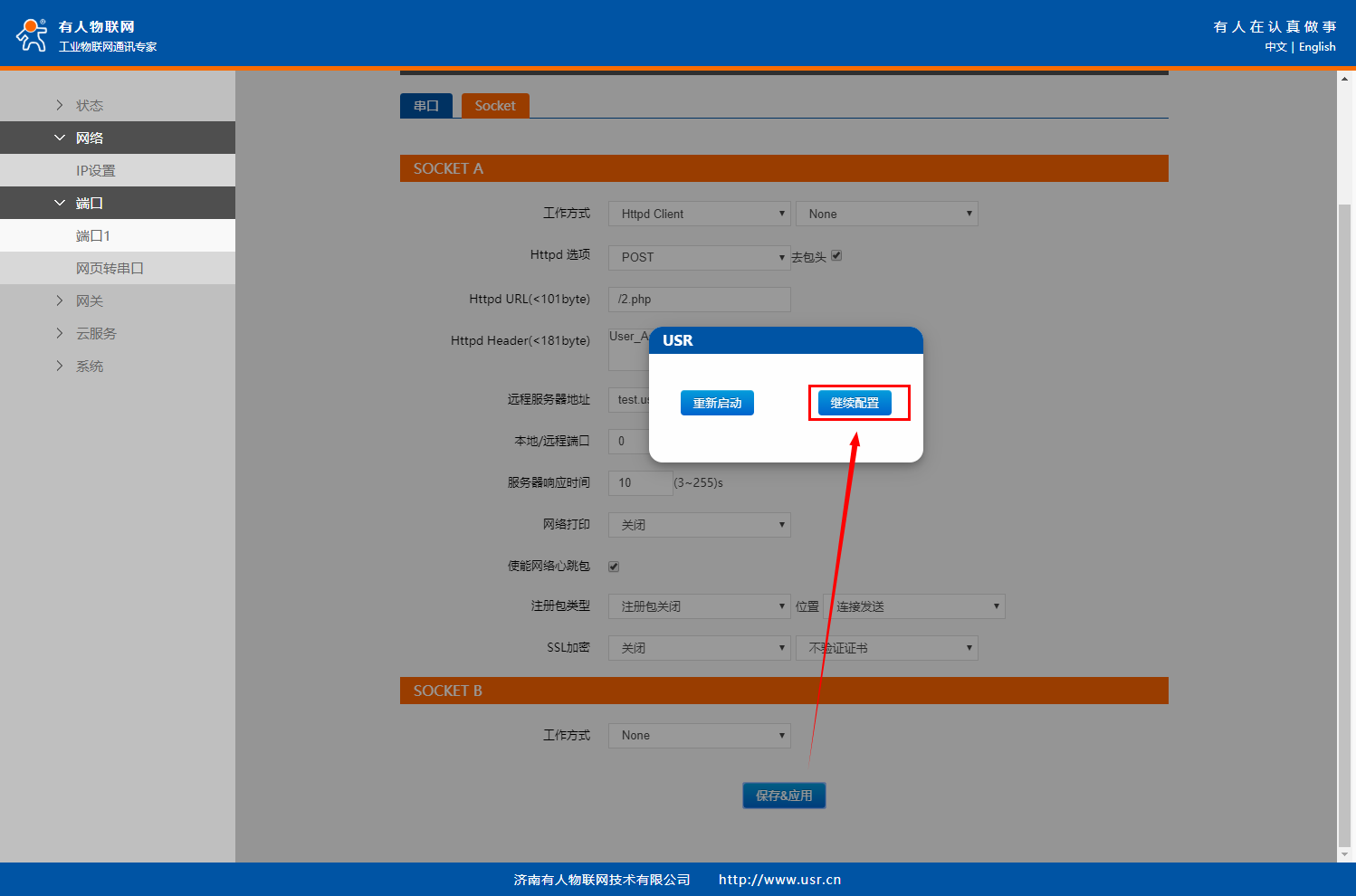

點擊“保存&應用”，點擊“繼續配置”。

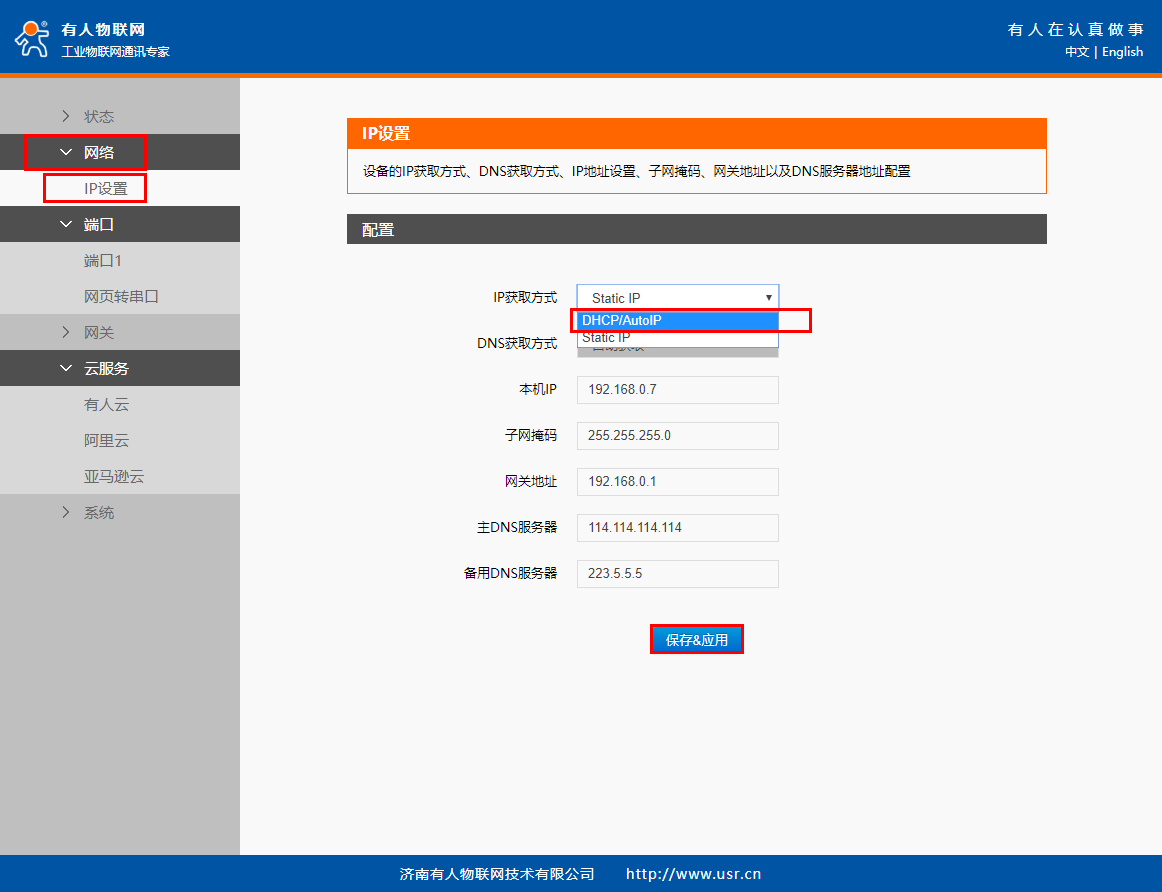

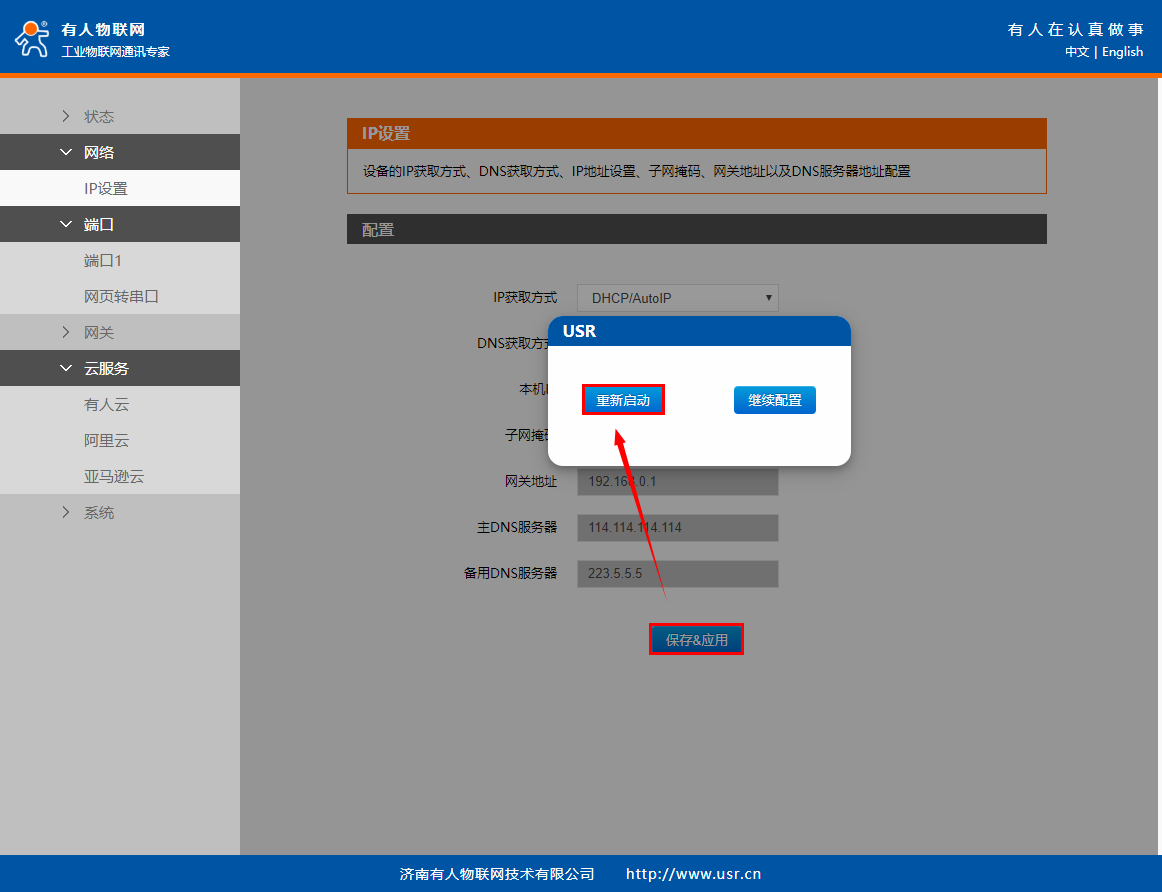

9、N510在“網絡”>“IP設置”界面中配置本機ip設置中，可以配置DHCP自動獲取或者設置靜態ip, 本案例配置為DHCP自動獲取IP，若需要配置510靜態IP上網的話可以自行設置靜態ip(Static IP)。
點擊保存重啟。

10、電腦本地網卡可改回dhcp自動獲取ip。

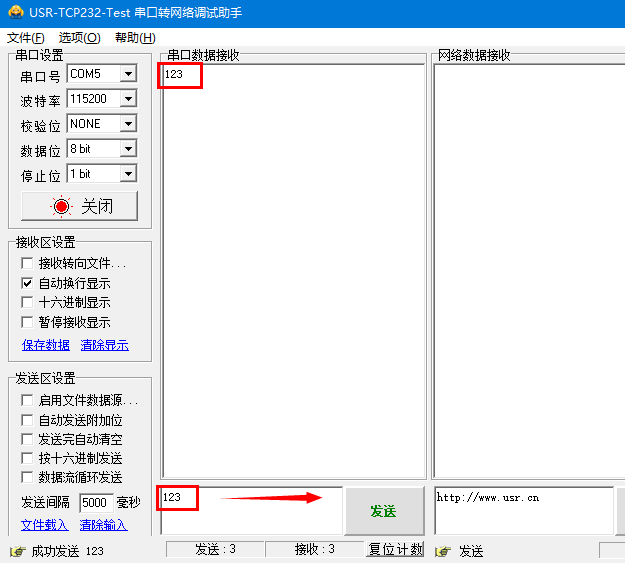

11、N510用485轉usb串口線接電腦，用串口調試助手打開，串口發送123,服務器回復123。
