USR-N540-H7  HTTPD GET模式測試案例

一、資料下載

USR-N540 H7說明書：http://imbacareer.com.cn/Download/1159.html
設置軟件：http://imbacareer.com.cn/Download/383.html
二、準備工作

1、USR-N540-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

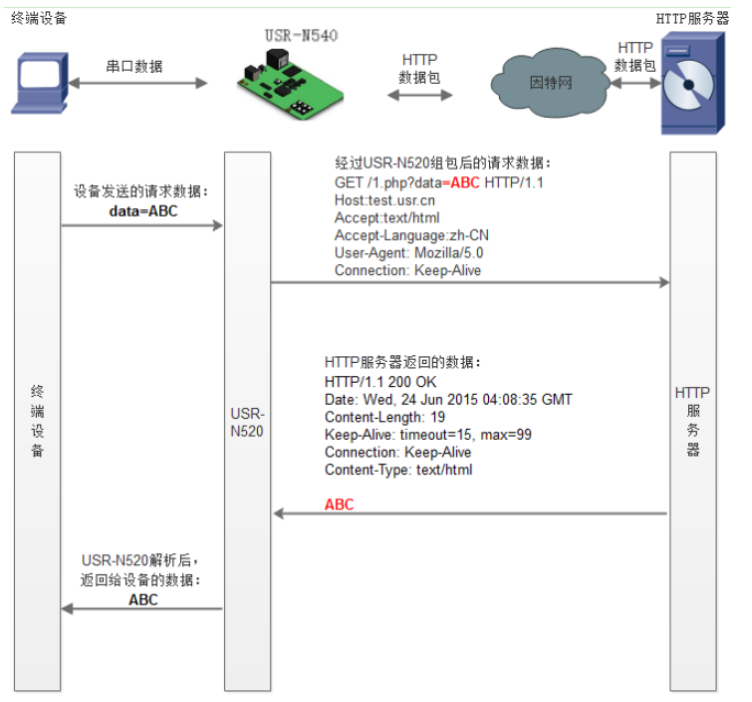

三、連接框圖

四、硬件連接和電腦設置
1、硬件連接：
USR-N540-H7產品，USB-RS485串口一線接N540串口一，注意485接線線序，USB-RS485 A線接N540 串口一的A端子，USB-RS485 B線接N540 串口一的B端子，USB頭插入電腦USB口。
2、指示燈狀態：

1）POWER：電源指示燈，只要電源連接正常，指示長燈亮。

2）WORK：Work指示燈，N540工作狀態指示燈， N540正常工作，指示燈閃亮。

3）TX1：串口1發送指示燈

4）RX1：串口1接收指示燈

5）TX2：串口2發送指示燈

6）RX2：串口2接收指示燈

7）TX3：串口3發送指示燈

8）RX3：串口3接收指示燈

9）TX4：串口4發送指示燈

10）RX4：串口4接收指示燈

3、電腦設置：

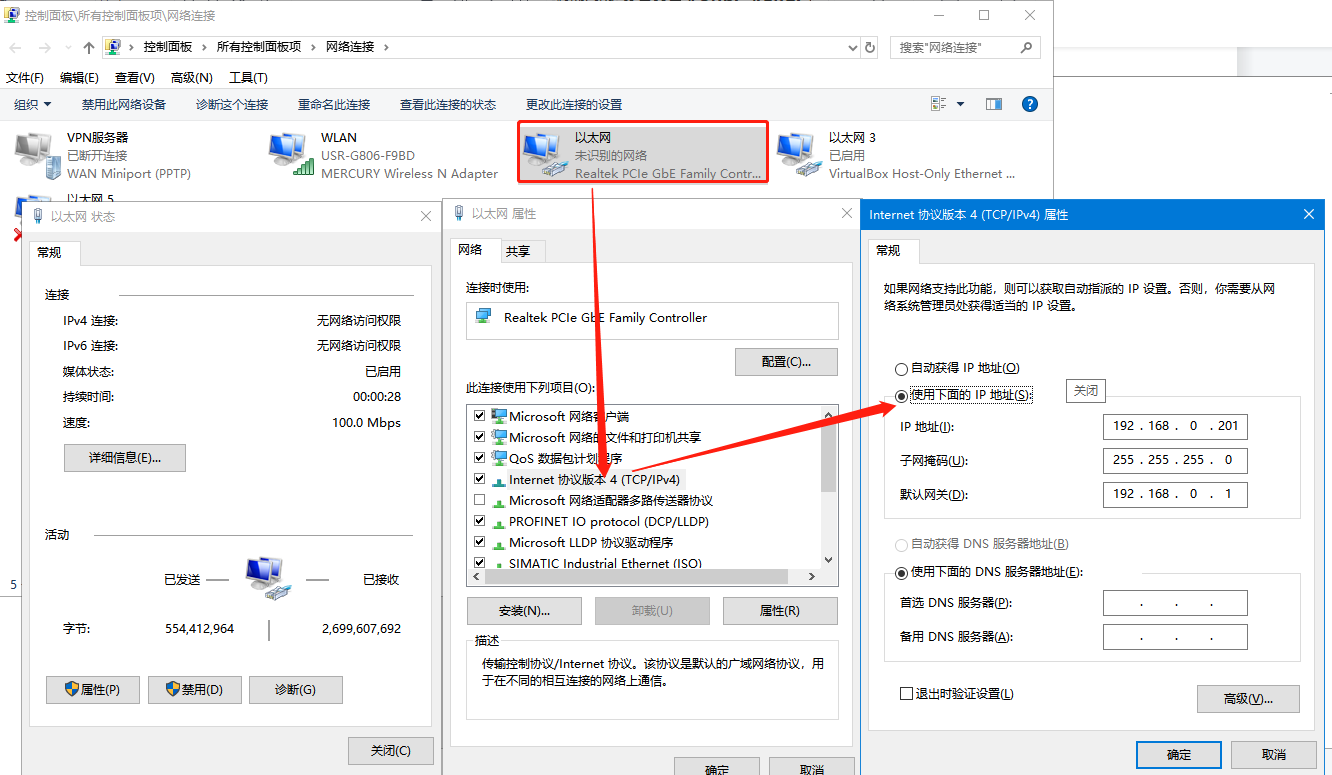

11）電腦本地連接，IP設置和N540 IP同網段，N540默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

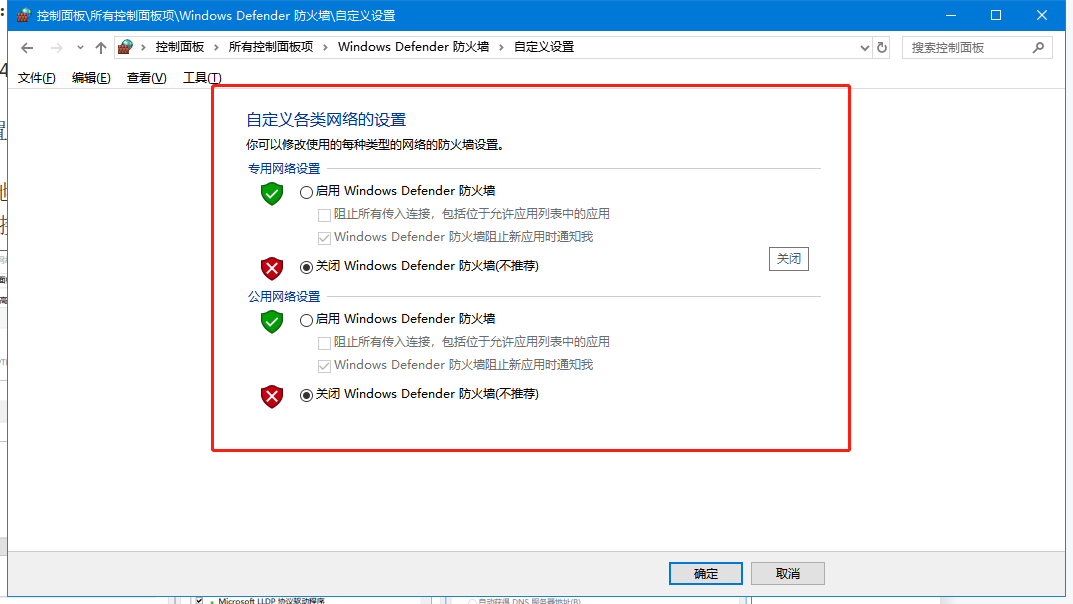

12）電腦關閉防火墻

13）檢查USR-RS485串口線的COM口號

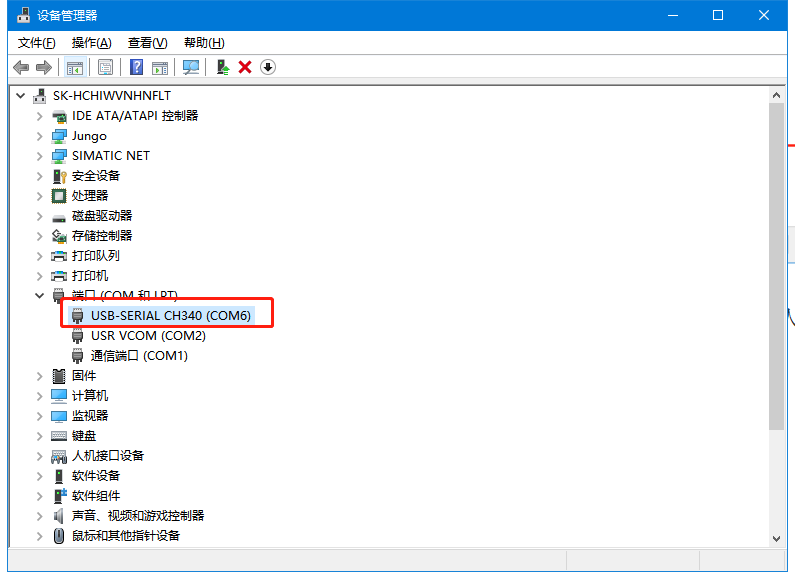

找到設備管理器，點擊端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM6

五、產品參數設置
1、下載并打開H7系列配置軟件：

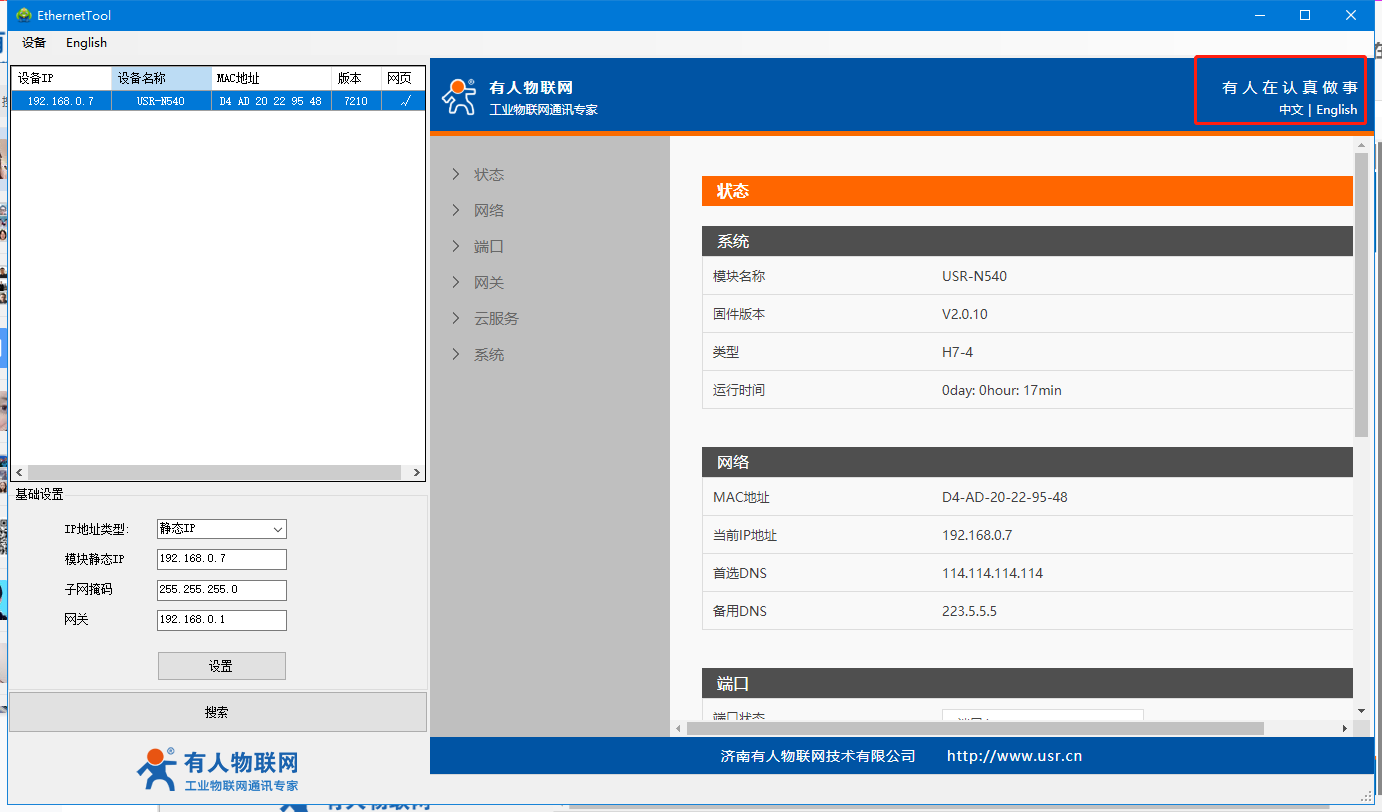

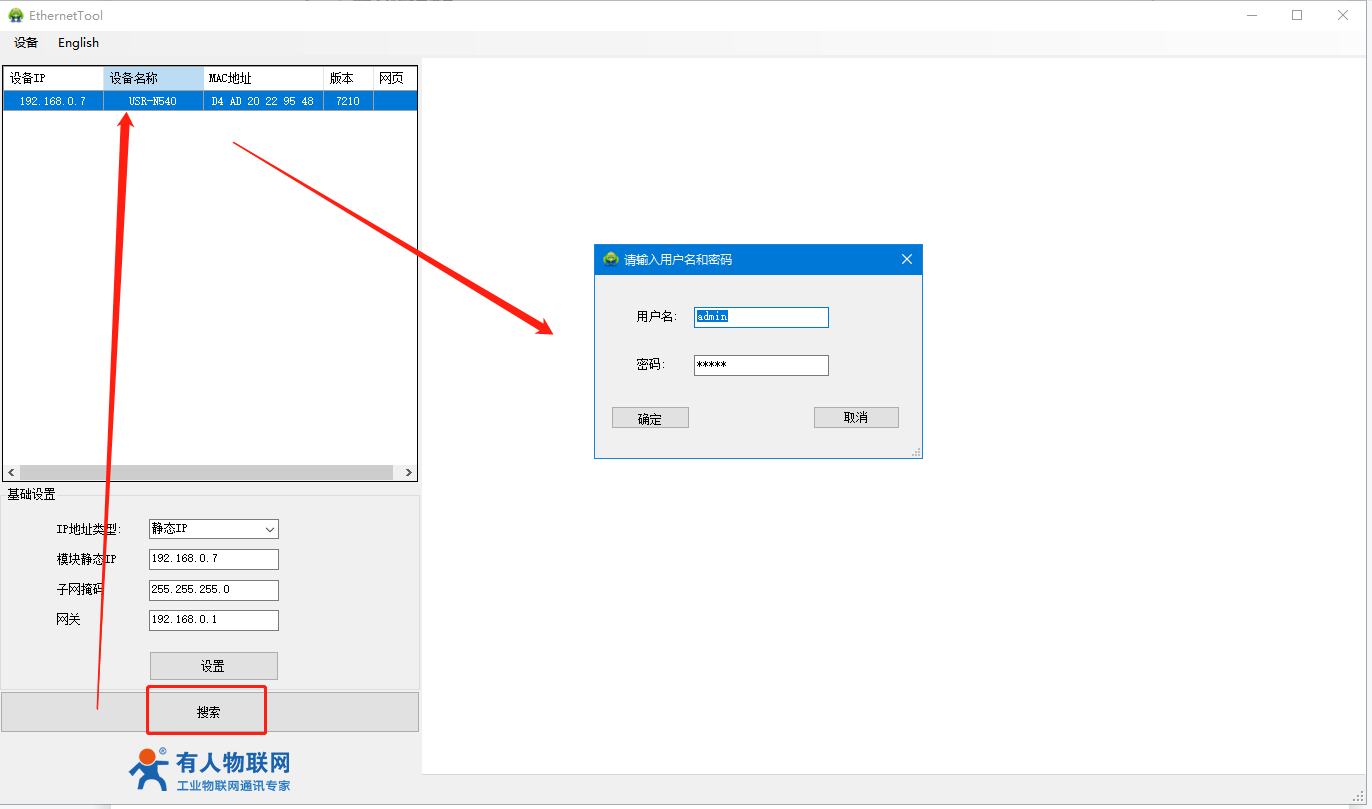

用H7系列配置軟件搜索N540設備，單擊搜索，找到設備之后，單擊產品名稱信息彈出輸入用戶名admin和密碼admin，點擊確定。在右上角點擊中英文切換

2、改DHCP獲取IP
硬件連接方式：N540----路由器/交換機----PC

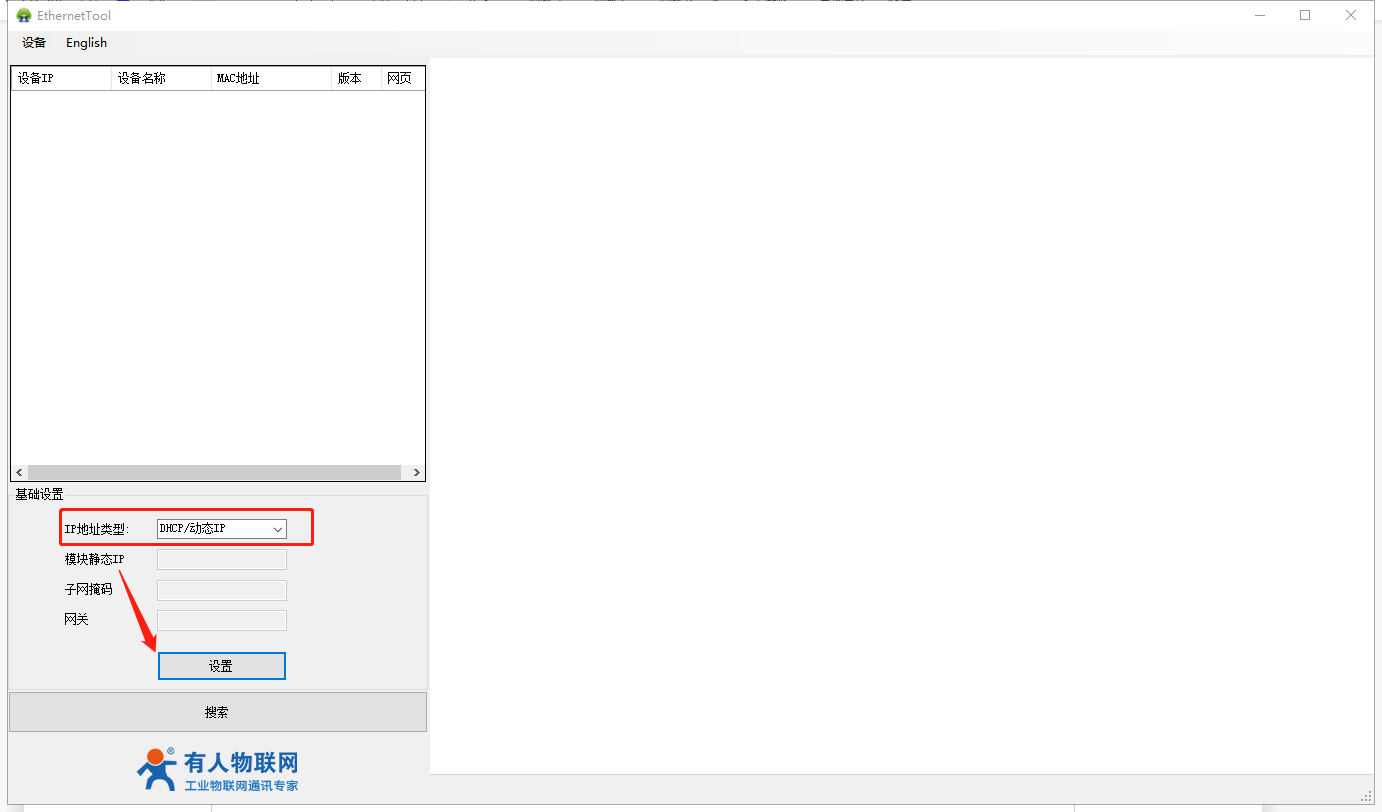

將IP地址獲取方式從靜態 IP改為DHCP，保存設置，重啟模塊。

3、設置HTTPD，GET參數

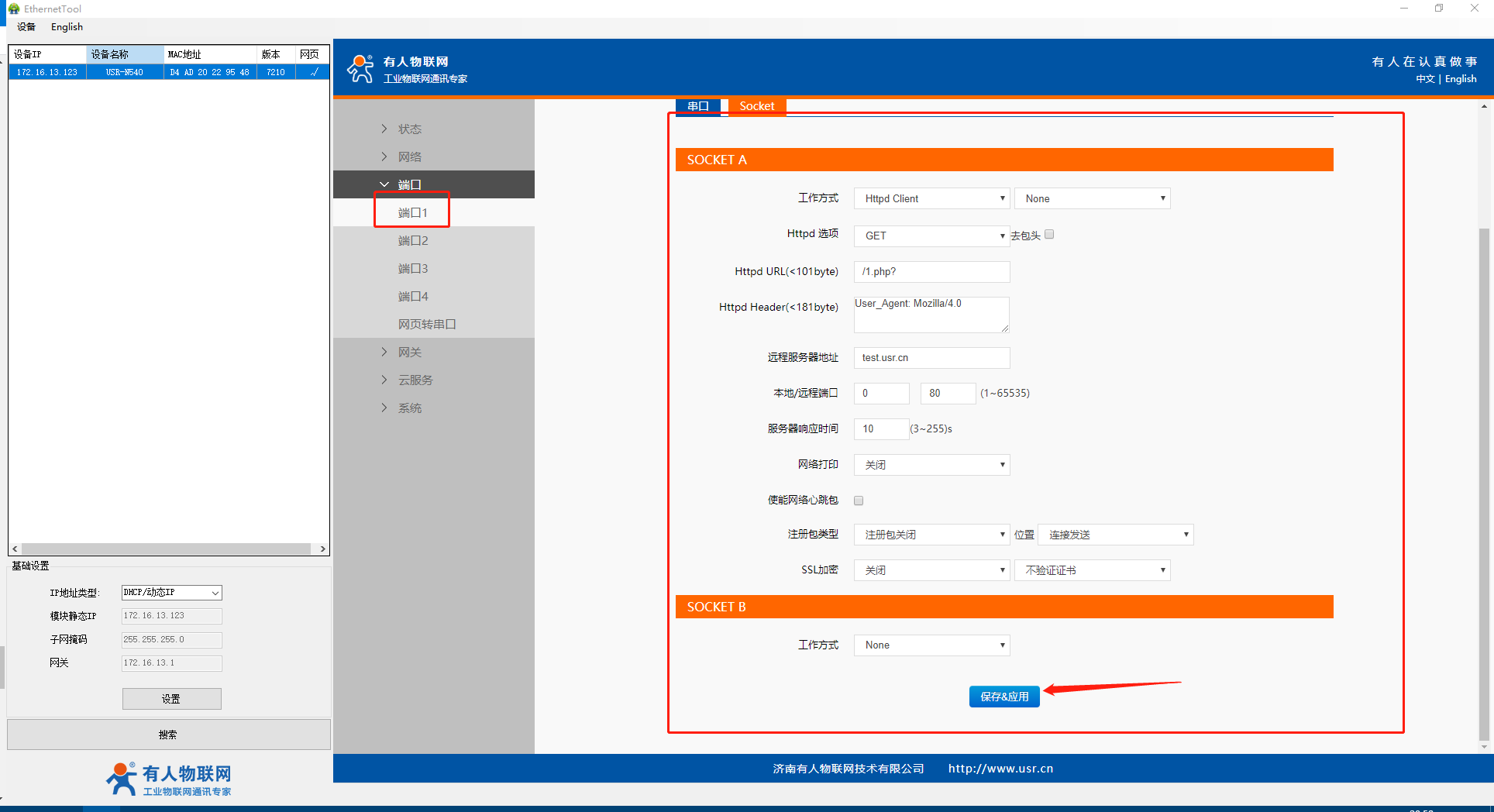

N540端口1工作方式設置HTTPD模式，GET，遠程服務器地址填test.usr.cn，遠程端口填80，本地端口號設置為0。URL填/1.php?，不濾除報頭。
保存設置，重啟模塊。

六、數據調試

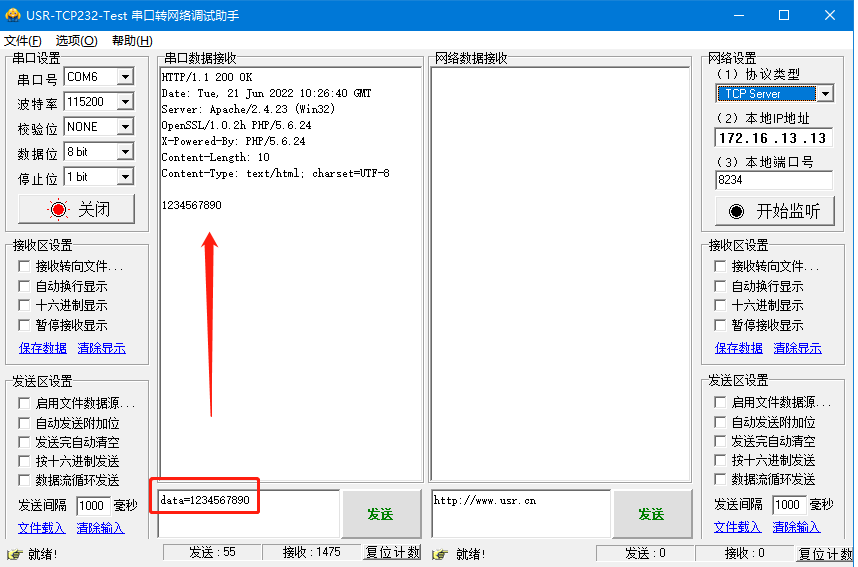

打開串口網絡助手，串口參數和N540 端口1參數保持一致，串口發送數據data=1234567890，測試服務器返回數據。
