USR-N540-H7(二期) modbus rtu轉modbus tcp 協議轉換

一、資料下載

1、串口網絡調試助手http://imbacareer.com.cn/Download/27.html

2、USR-N540-H7設置軟件http://imbacareer.com.cn/Download/383.html

3、USR-N540-H7規格書http://imbacareer.com.cn/Download/1088.html

4、USR-N540-H7說明書http://imbacareer.com.cn/Download/1087.html

5、USR-N540-H7 AT指令集http://imbacareer.com.cn/Download/1089.html

二、準備工作

1、USR-N540-H7產品  數量1個

2、電源適配器 12V 數量1個

3、網線 數量1根

4、USB-RS485串口線 數量1條

5、電腦 數量1臺

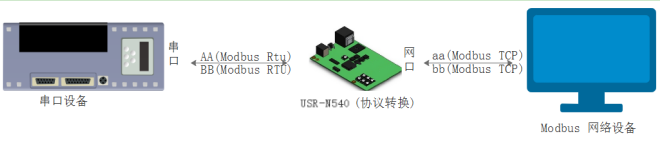

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接：

USR-N540-H7產品，USB-RS485串口一線接N540串口一，注意485接線線序，USB-RS485 A線接N540 串口一的A端子，USB-RS485 B線接N540 串口一的B端子，USB頭插入電腦USB口。

N540網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N540用12V電源適配器供電。

2、指示燈狀態：

1）POWER：電源指示燈，只要電源連接正常，指示長燈亮。

2）WORK：Work指示燈，N540工作狀態指示燈， N540正常工作，指示燈閃亮。

3）TX1：串口1發送指示燈

4）RX1：串口1接收指示燈

5）TX2：串口2發送指示燈

6）RX2：串口2接收指示燈

7）TX3：串口3發送指示燈

8）RX3：串口3接收指示燈

9）TX4：串口4發送指示燈

10）RX4：串口4接收指示燈

3、電腦設置：

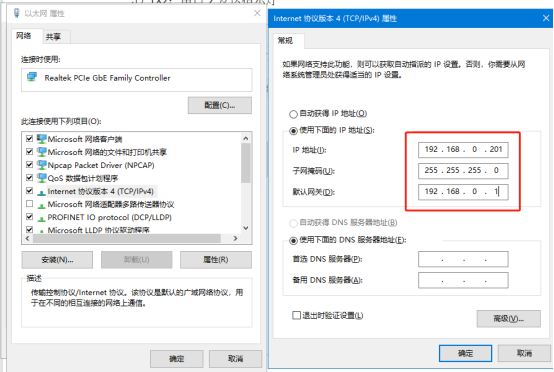

11）電腦本地連接，IP設置和N540 IP同網段，N540默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

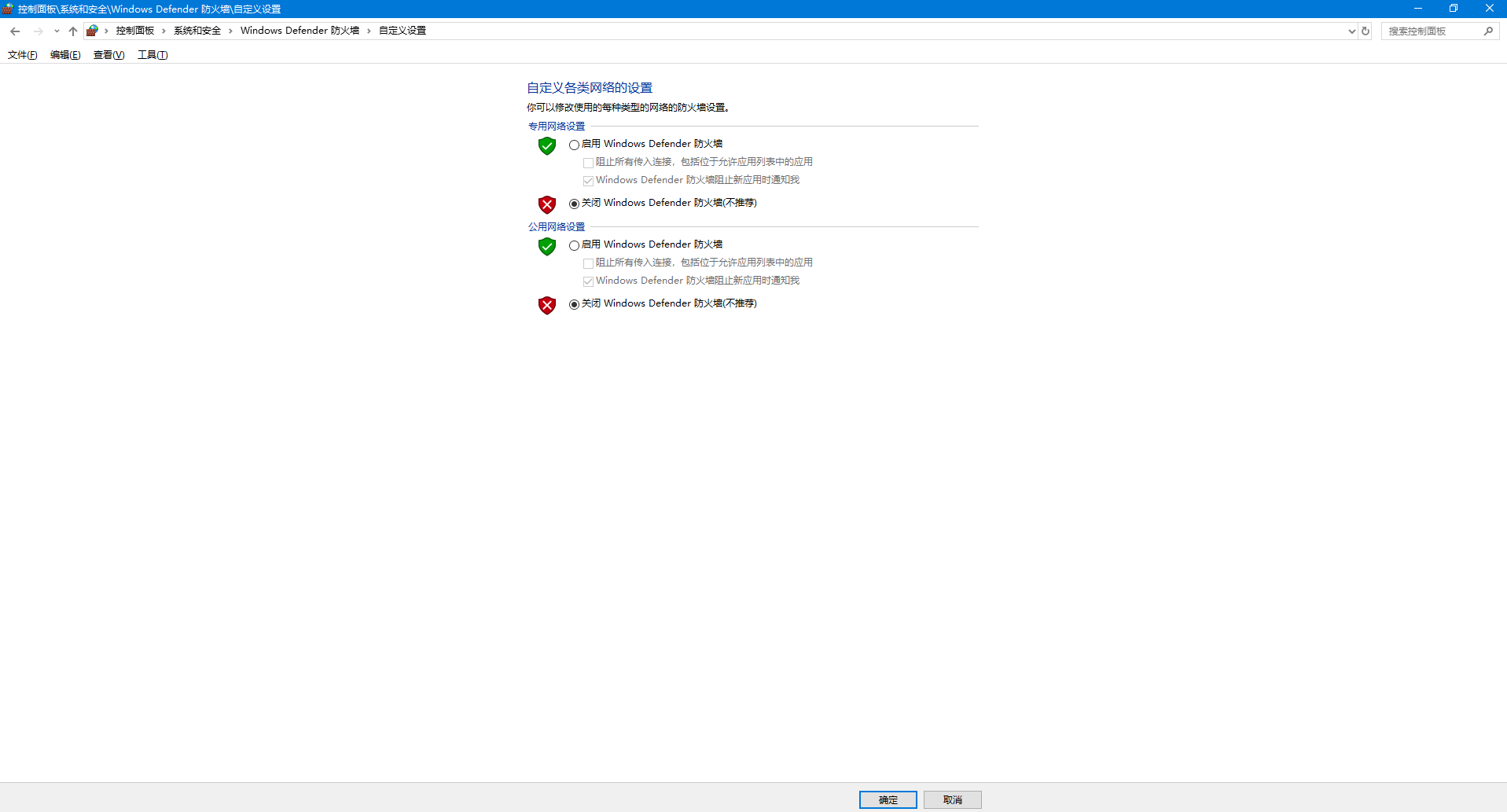

12）電腦關閉防火墻

13）檢查USR-RS485串口線的COM口號

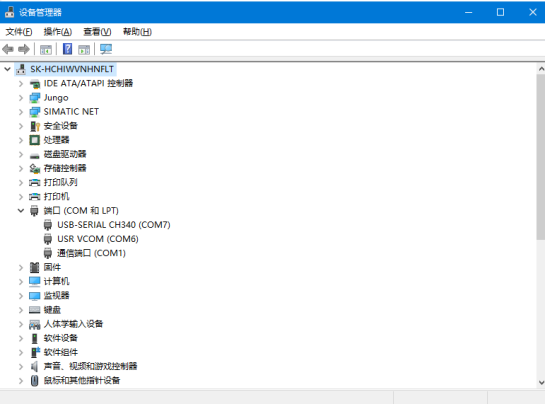

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM7

五、產品參數設置
1、下載并打開H7系列配置軟件：

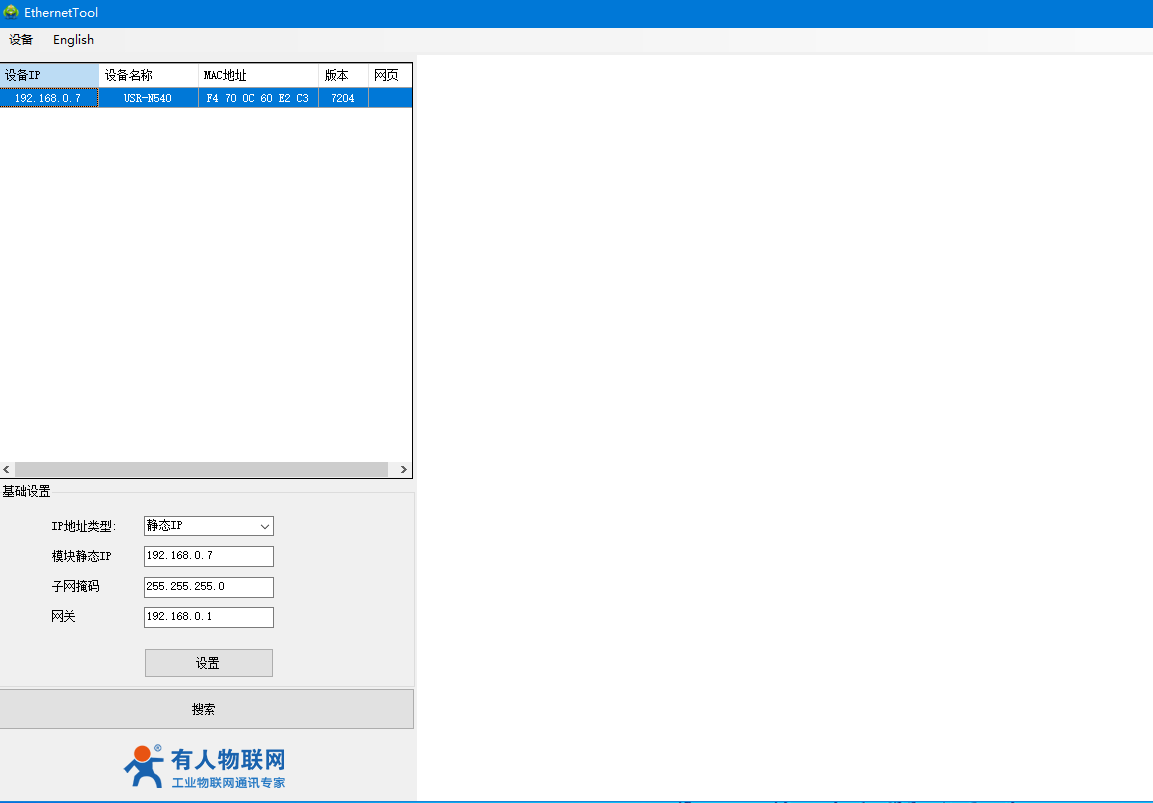

用H7系列配置軟件搜索N540設備，單擊搜索

2、登錄

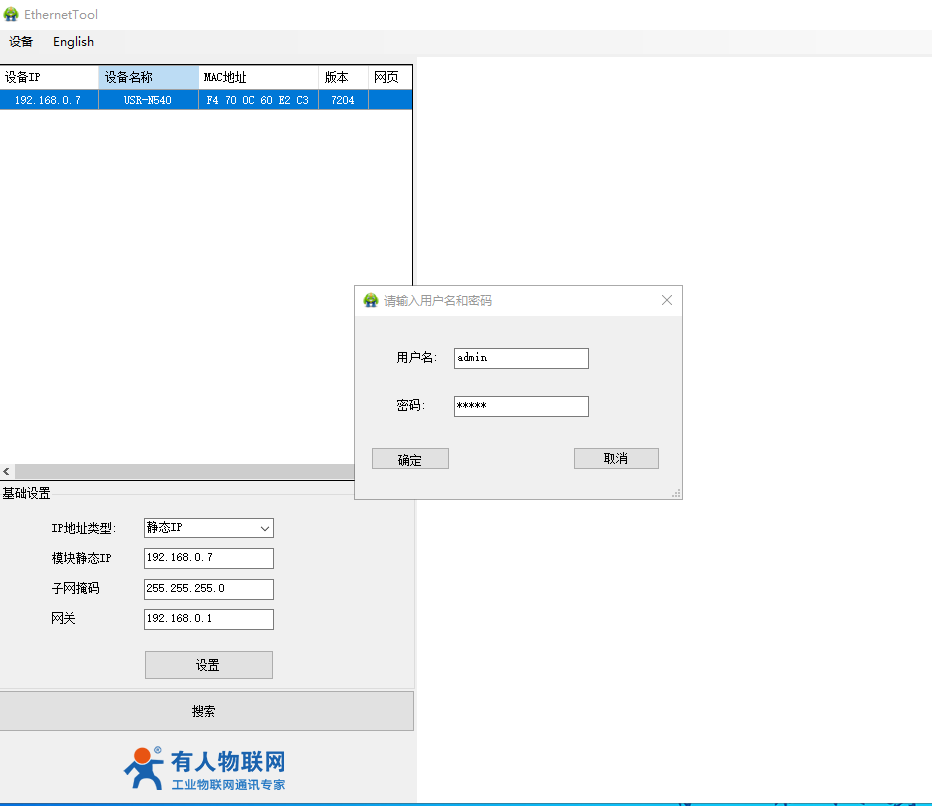

輸入用戶名admin和密碼admin，點擊確定

3、單擊產品名稱顯示信息

顯示IP 192.168.0.7之后，單擊IP，右側顯示N540參數設置頁面。

六、數據調試
1、MODBUS網關參數設置：

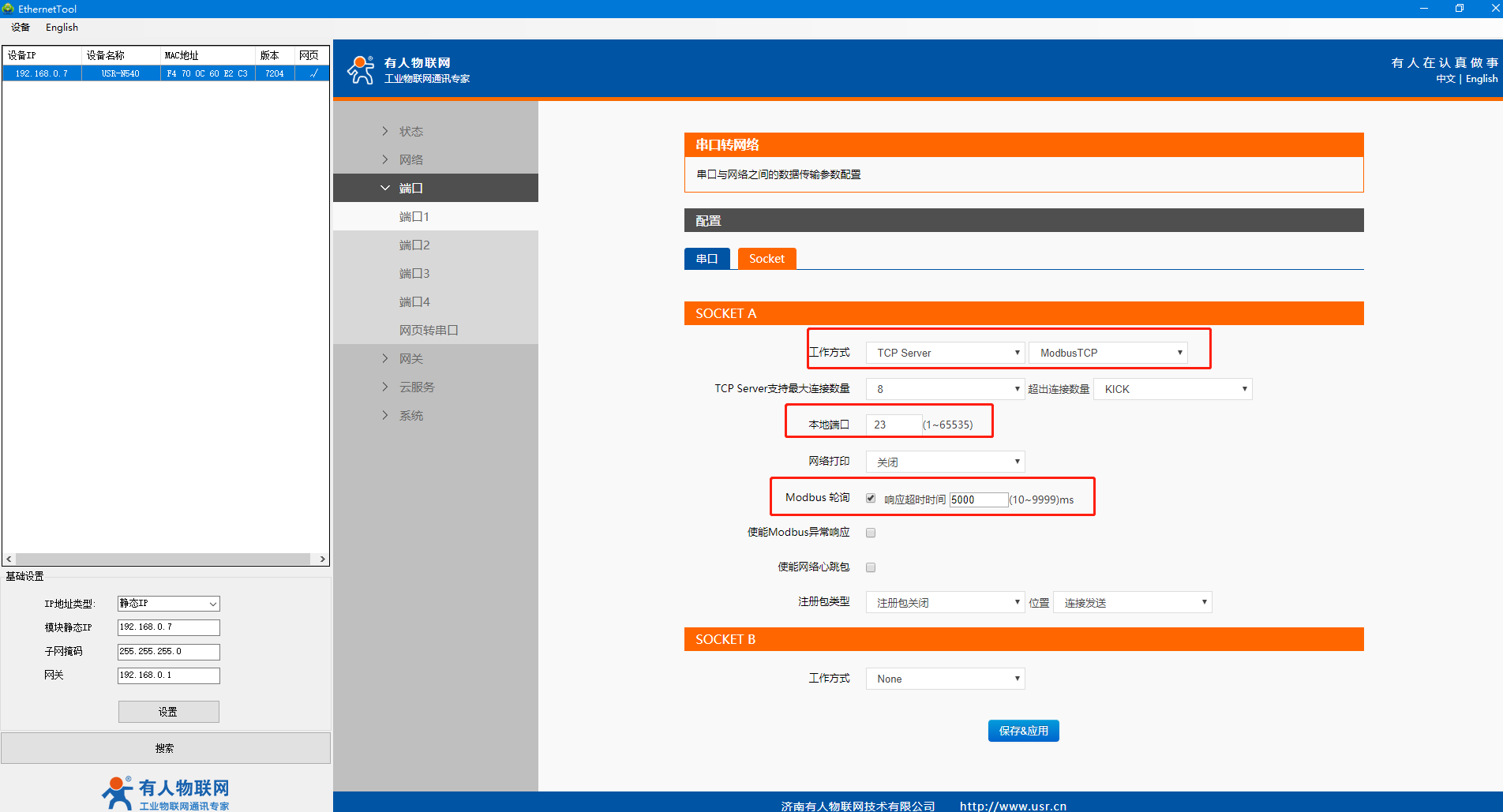

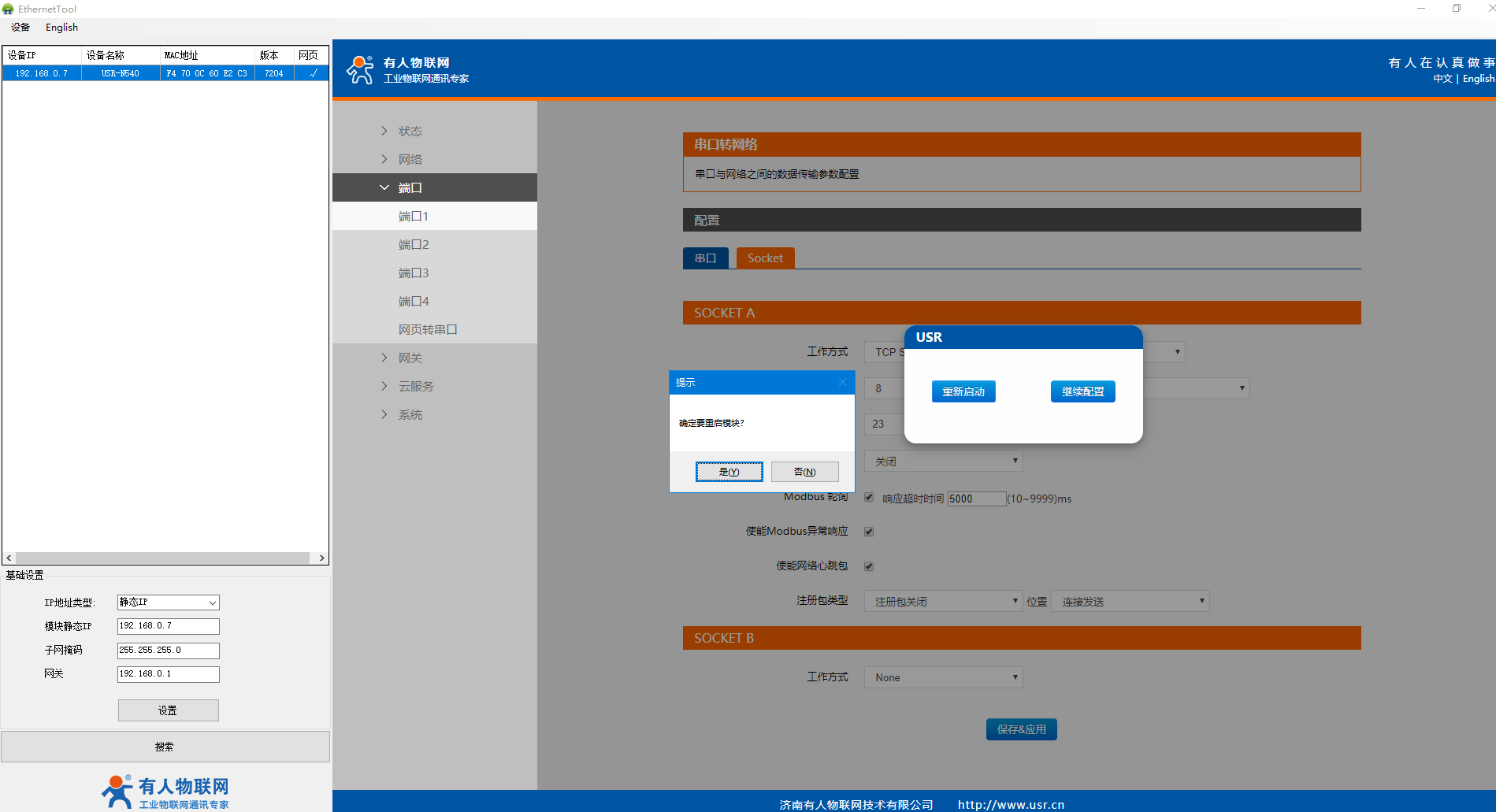

工作方式設置TCP server ModbusTCP，本地端口號默認是23，Modbus TCP輪詢默認是關閉，需要勾選開啟MODBUS TCP輪詢。
輪詢超時時間默認是200ms,需要改大，改成5000ms。保存參數，重啟設備。

2、MODBUS SLAVE和MODBUS POLL軟件設置：

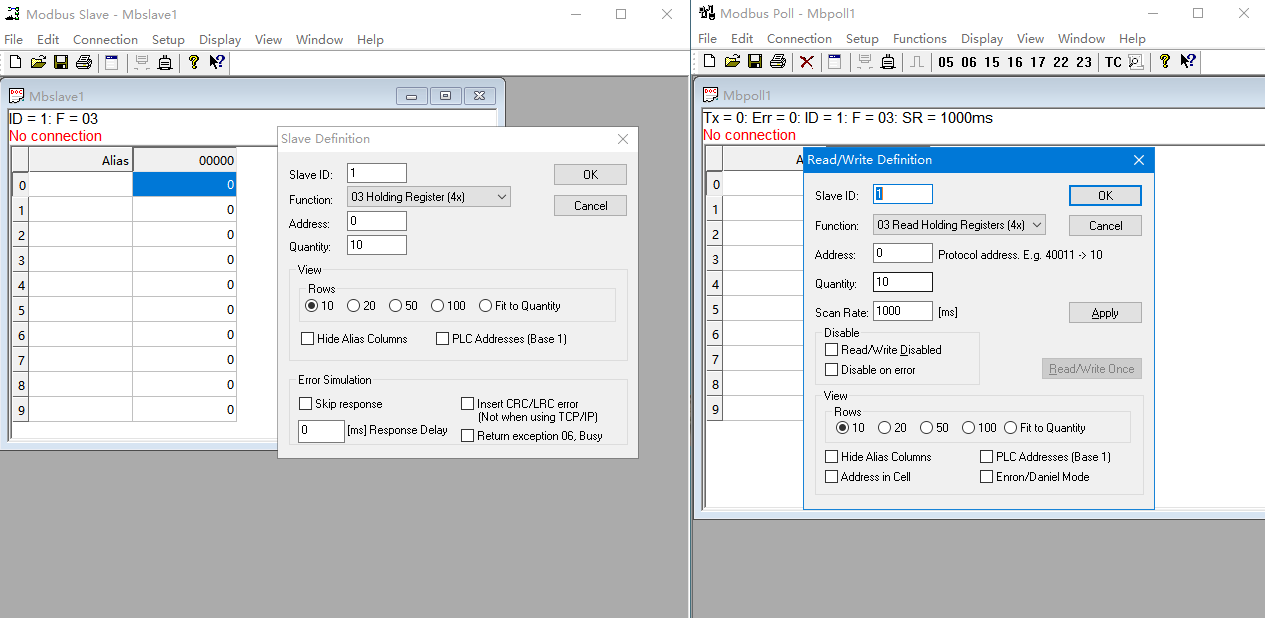

MODBUS SLAVE軟件和MODBUS POLL軟件的設備ID SLAVE ID需要設置一致，寄存器起始地址和寄存器數量設置一致。舉例，我用的是起始地址0，寄存器數量10。用的是03功能碼。

SLAVE ID 是1。備注：MODBUS POLL軟件有些版本，有一個讀寫選項，Read/Write Disabled,需要取消勾選。

模擬測試用MODBUS SLAVE軟件做串口設備，用MODBUS POLL軟件做網絡端。

MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和USR-N540的串口參數設置一致。

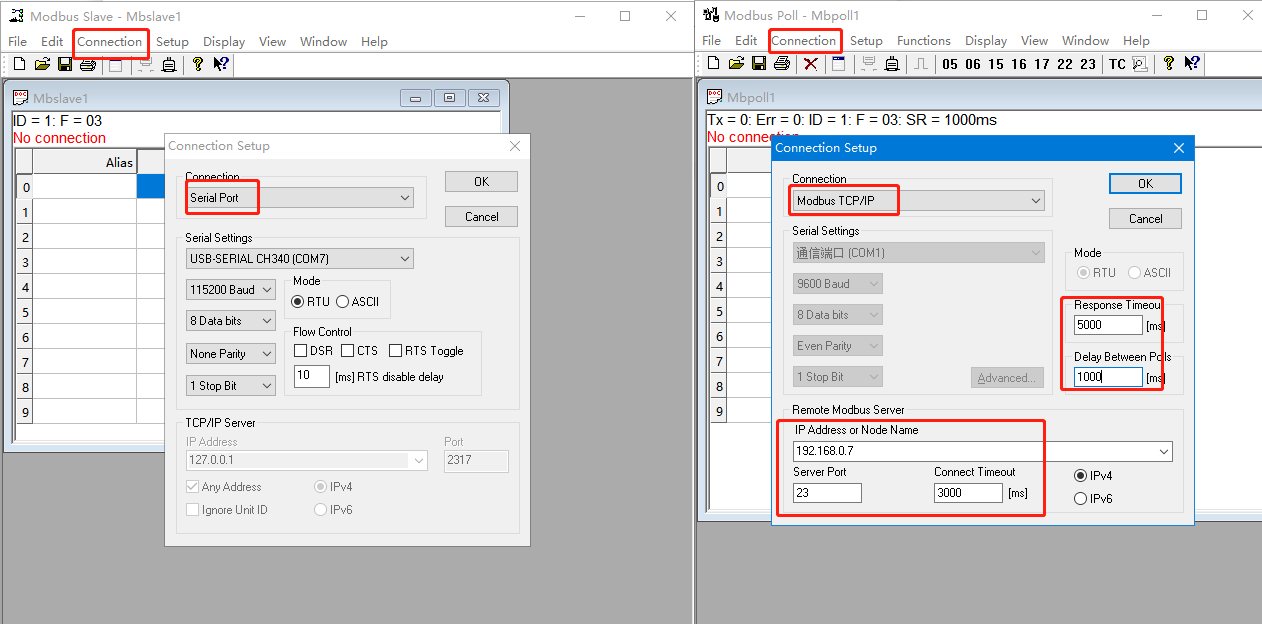

MODBUS POLL軟件設置MODBUS TCP/IP。IP地址填USR-N540的IP地址，Server Port填USR-N540的端口號23。注意MODBUS POLL軟件的3個時間參數，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

3、基本通訊測試：

MODBUS SLAVE軟件添加1個SLAVE ID，是ID 1

MODBUS POLL軟件對應添加1個SLAVE ID，是ID

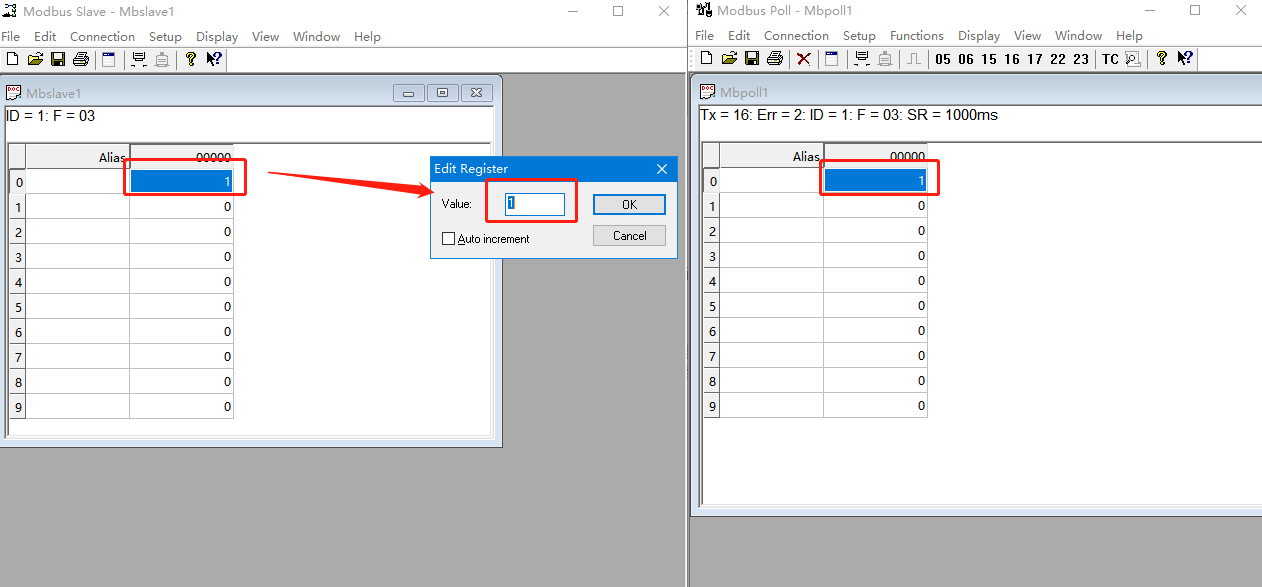

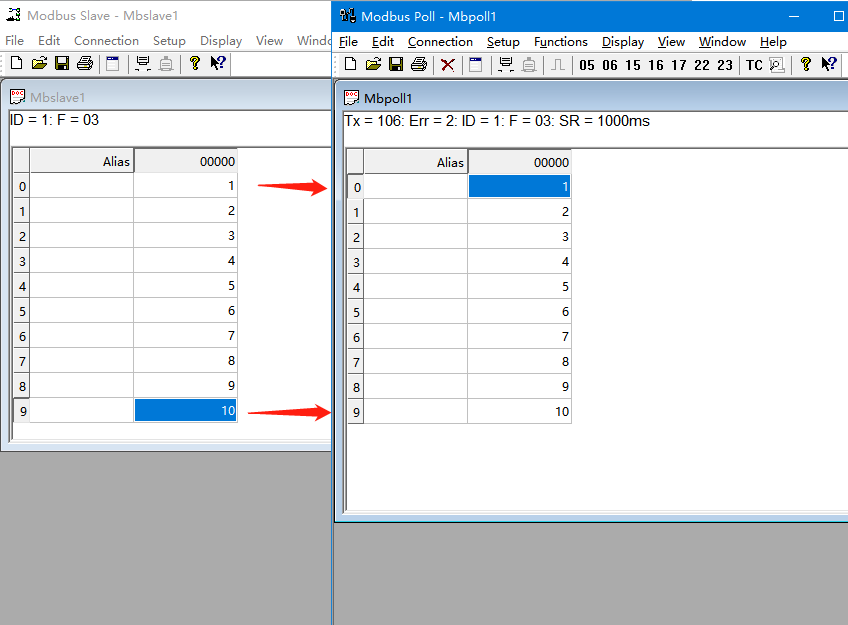

改變每個MODBUS SLAVE軟件的數據，對應的MODBUS POLL軟件就可以采集到正確的數據。

模擬了網絡端下發查詢命令，串口回復數據。

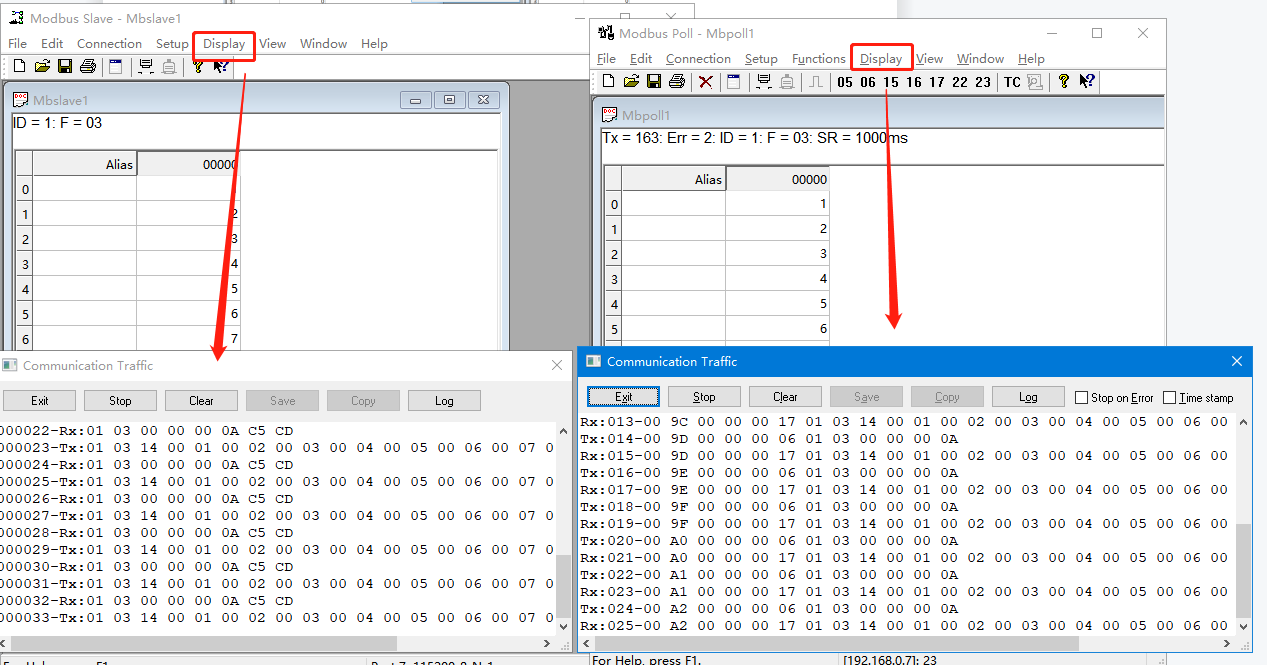

備注：MODBUS SLAVE軟件和MODBUS POLL軟件的選項Display，點開之后，最下面的Communication Traffic，是兩個軟件數據監控，可以查看MODBUS 數據，是否正常。
