USR-W610橋接模式實現兩臺電腦互PING示例

一、資料下載：

1、USR-W610軟件設計手冊：http://imbacareer.com.cn/Download/577.html

2、USR-W610 設置軟件：http://imbacareer.com.cn/Download/707.html

3、網絡調試助手軟件：http://imbacareer.com.cn/Download/27.html

二、硬件連接：

1、需要準備的物品：

USR-W610 1個

網線2根

12V電源適配器 1個

路由器 1個

筆記本電腦 2臺

2、硬件連接：

第一臺電腦有線或者無線連接路由器。

USR-W610 設置STA+橋接模式連接同一個路由器，第二臺電腦用網線連接W610的網口，使用電源適配給USR-W610上電。

三、登錄USR-W610內置網頁

1、USR-W610使用直流5V或者12V電源適配器上電。

2、USR-W610默認是AP模式，電腦連接USR-W610的wifi。

USR-W610反面貼膜，MAC后四位，是wifi的后四位。默認沒有wifi密碼。

3、使用USR-W610默認IP，10.10.100.254，在瀏覽器輸入登錄USR-W610內置網頁，登錄名是admin，登錄密碼admin。

四、設置USR-W610 STA模式參數

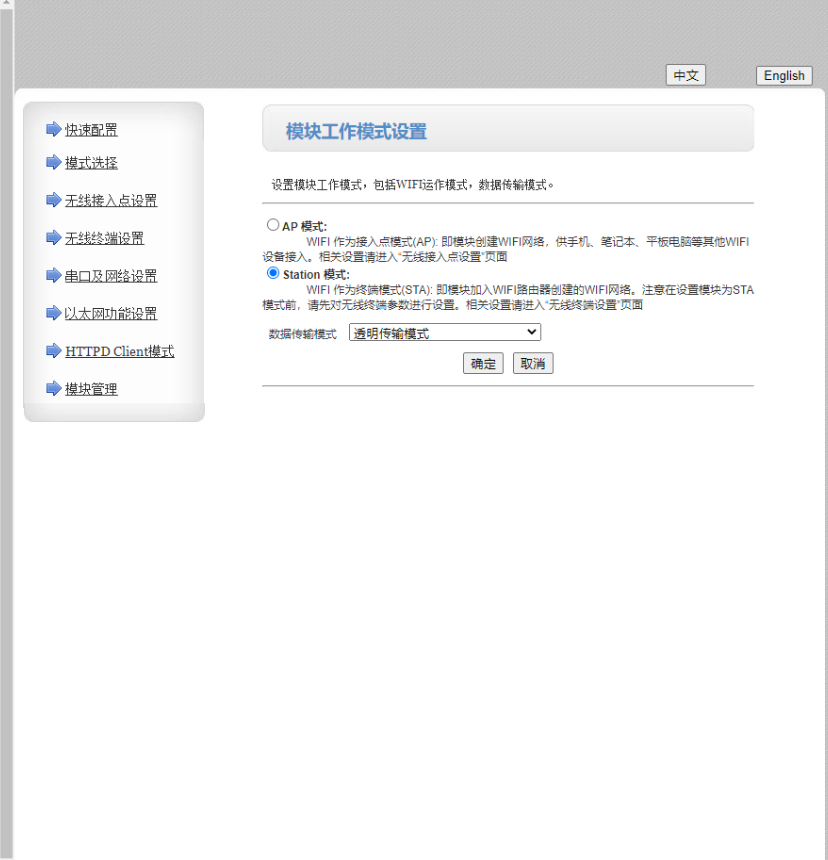

1、登錄之后，在模式選擇中，將USR-W610的工作模式從默認AP模式改為STA模式，點擊確定，會跳出重啟提示，建議不要立刻重啟，需要所有網頁參數設置完畢之后，最后再重啟USR-W610。

備注：內置網頁設置參數，必須點擊確定保存，重啟生效，建議所有網頁參數設置完畢之后，最后再重啟USR-W610。

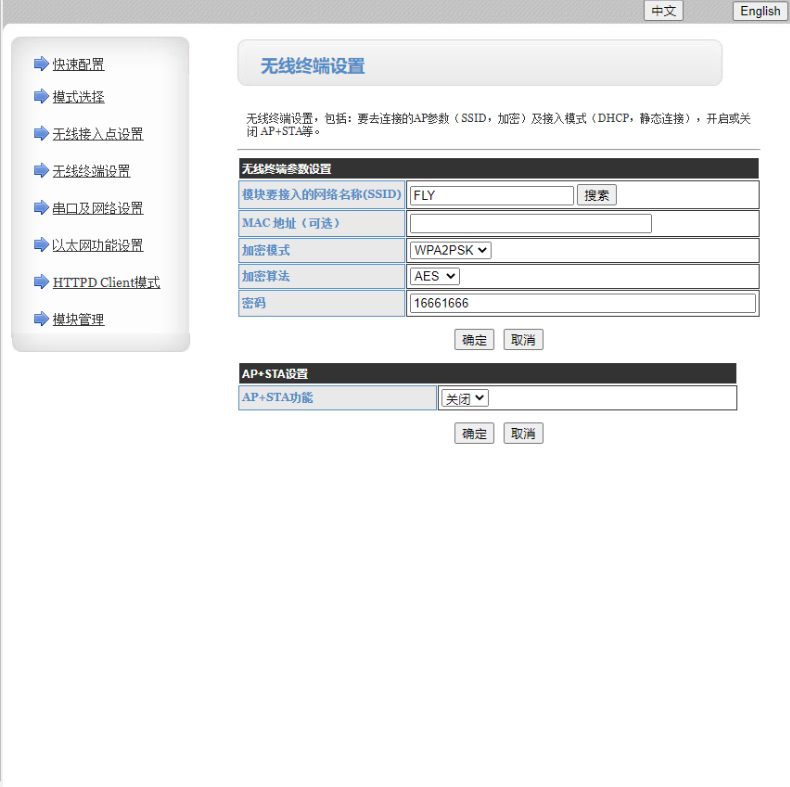

2、在無線終端設置中，模塊要接入的網絡名稱SSID，可以手動輸入U(xiǎn)SR-W610設置STA模式要連接路由器wifi的名稱，選擇加密模式和加密算法，輸入路由器的wifi密碼。點擊確定。最后重啟USR-W610。

舉例：我用USR-W610連接的路由器wifi名稱是FLY,密碼是16661666。

五、網絡搜索USR-W610的IP

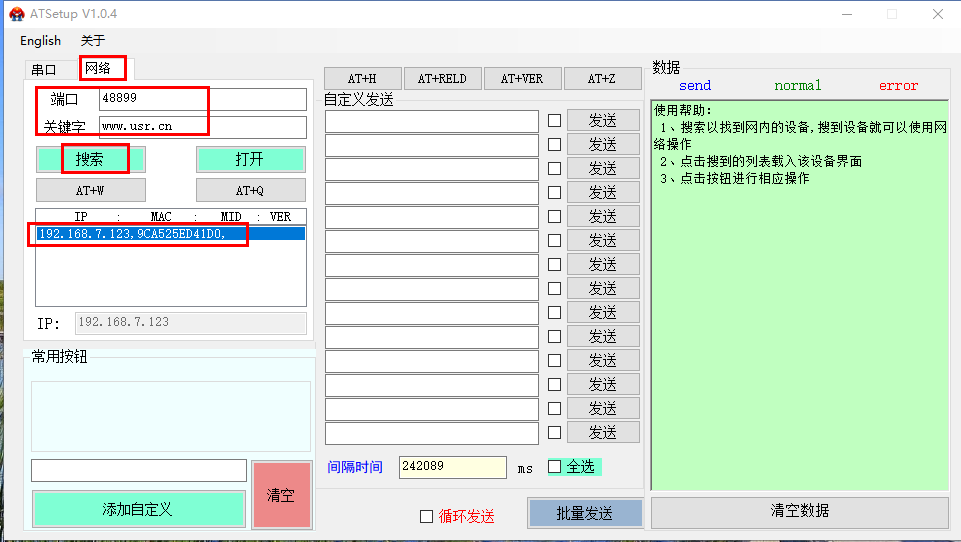

1、USR-W610設置STA模式連接路由器后，電腦連接同一個路由器，關閉防火墻，禁用其他網卡。電腦下載打開ATSetup V1.0.4 設置軟件，切換中文顯示，點擊網絡，端口用48899，關鍵字用imbacareer.com.cn，點擊搜索，可以顯示路由器給USR-W610分配的IP。

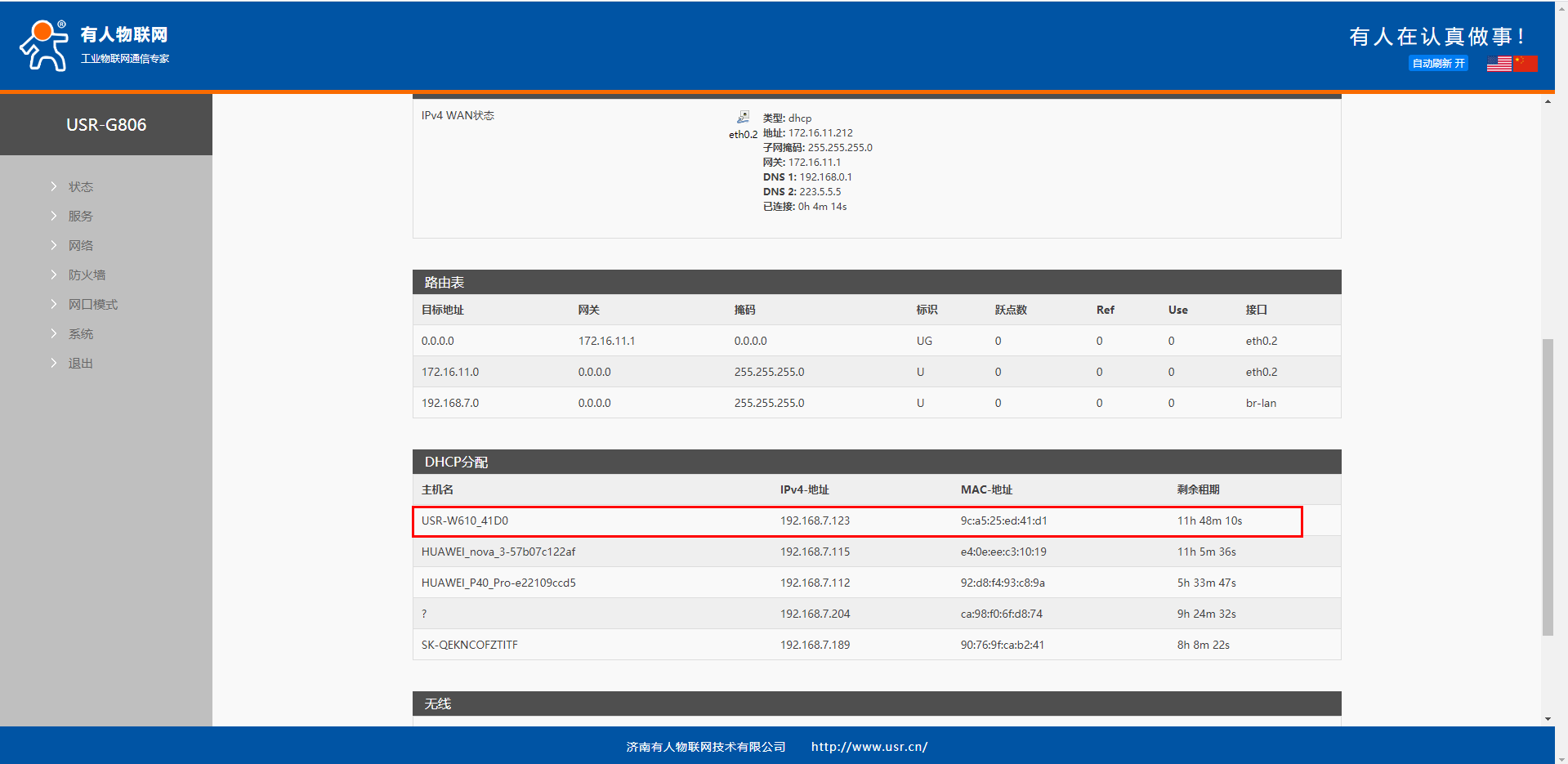

2、也可以登錄路由器內置網頁DHCP列表查看路由器給USR-W610分配的IP。

3、瀏覽器輸入這個IP，重新登錄USR-W610網頁，去配置橋接模式。

六、設置USR-W610橋接模式Z模式

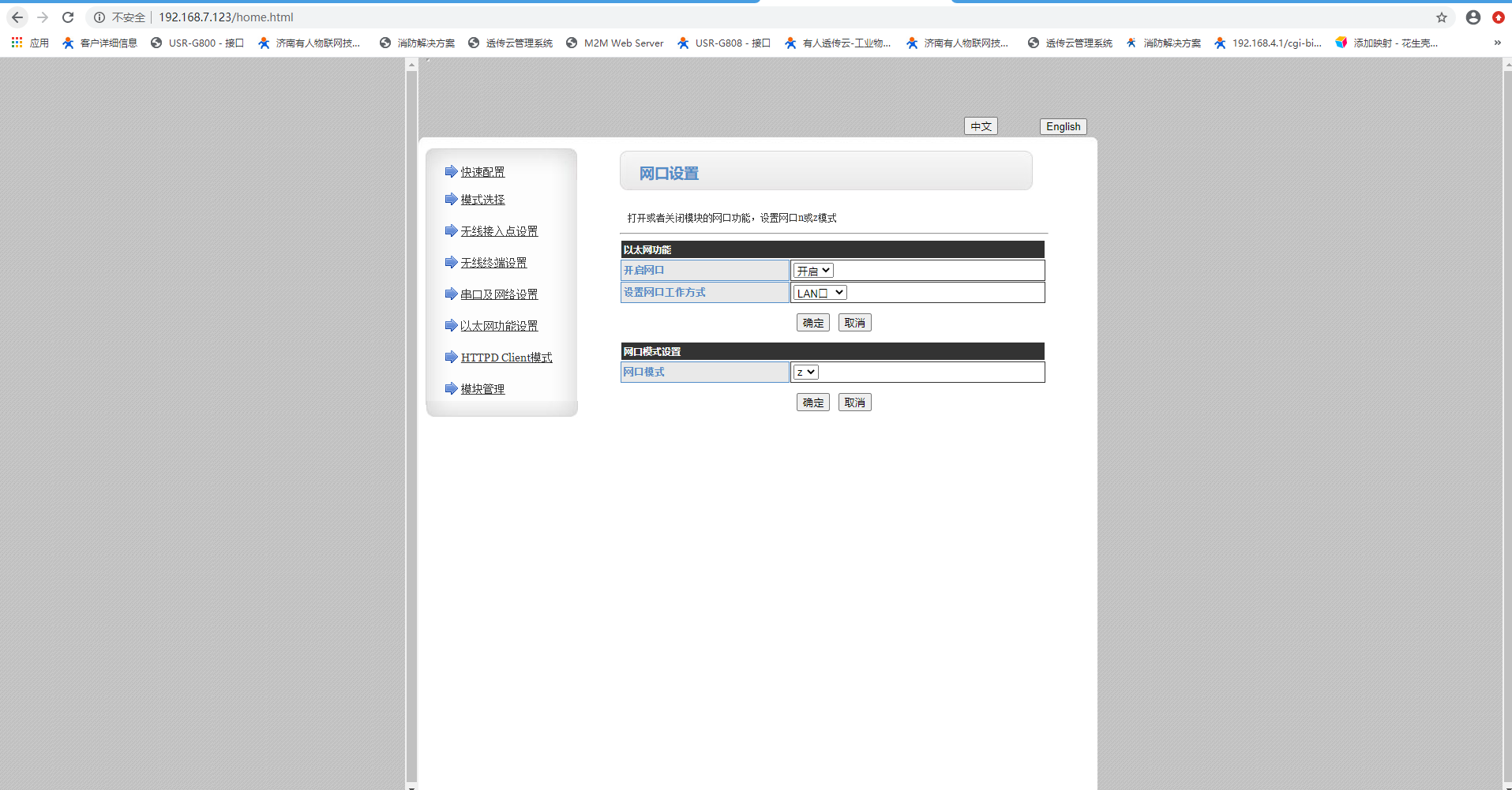

1、在以太網功能設置，網口工作模式是LAN口，網口模式設置Z。就是橋接模式。默認是n模式，需要改為z模式。點擊確定。

會跳出提示對話框，z-模式：若要訪問模塊內置網頁，請將模塊IP（無線接入點設置——》局域網參數設置）設置與上一級路由器再同一網段！

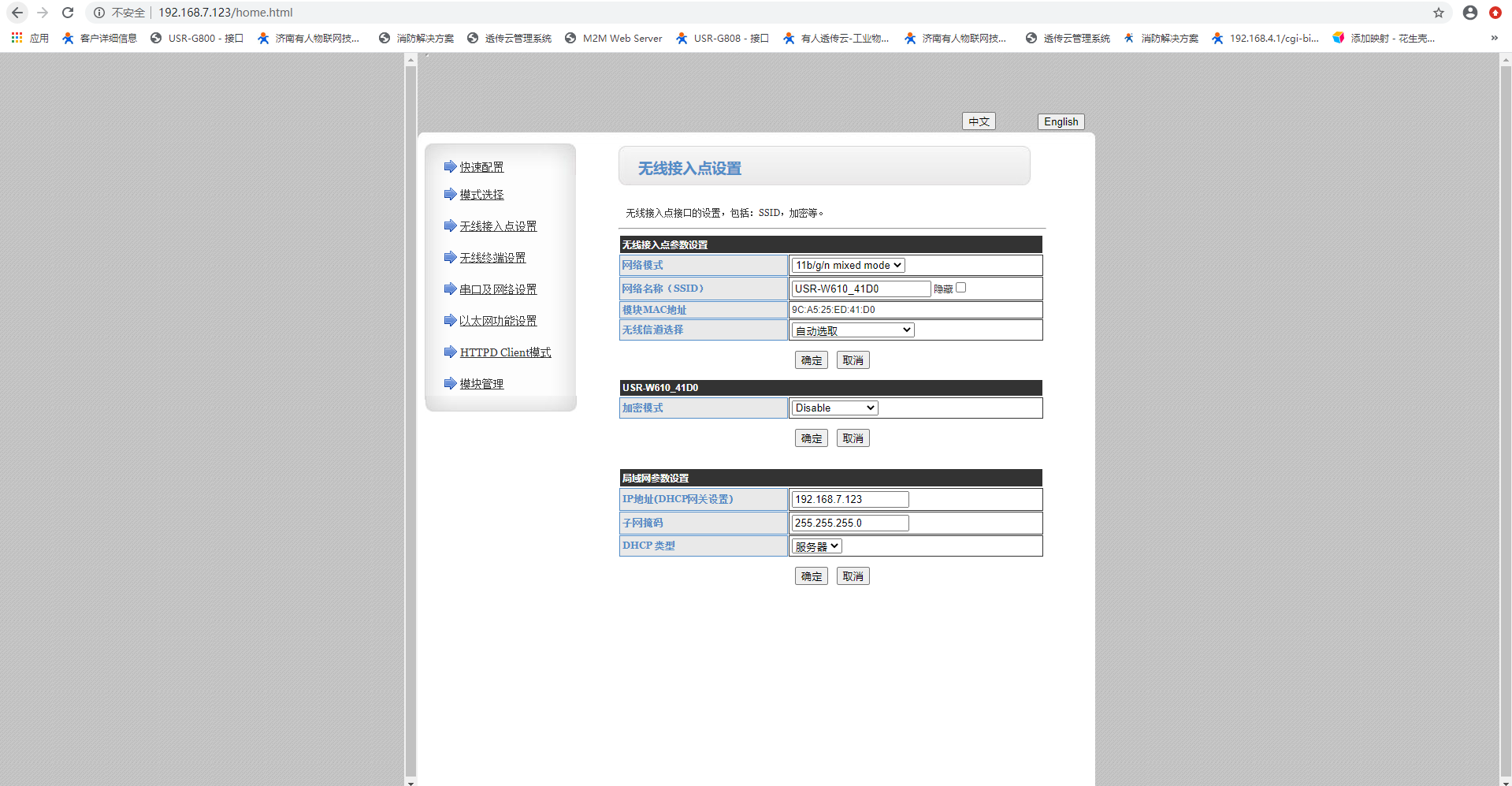

2、在無線接入點設置，局域網參數設置默認是10.10.10.254，需要修改為和USR-W610所連接路由器LAN IP同網端的IP?？梢詫⒕W(wǎng)絡搜索，路由器分配給USR-W610的IP設置到局域網參數，子網掩碼和路由器子網掩碼保持一致，點擊確定。

所有參數設置完之后，網頁重啟USR-W610。

七、2個電腦互PING測試

1、第一臺電腦用有線或者無線連接路由器，電腦IP是192.168.7.189。關閉防火墻，禁用其他網卡。

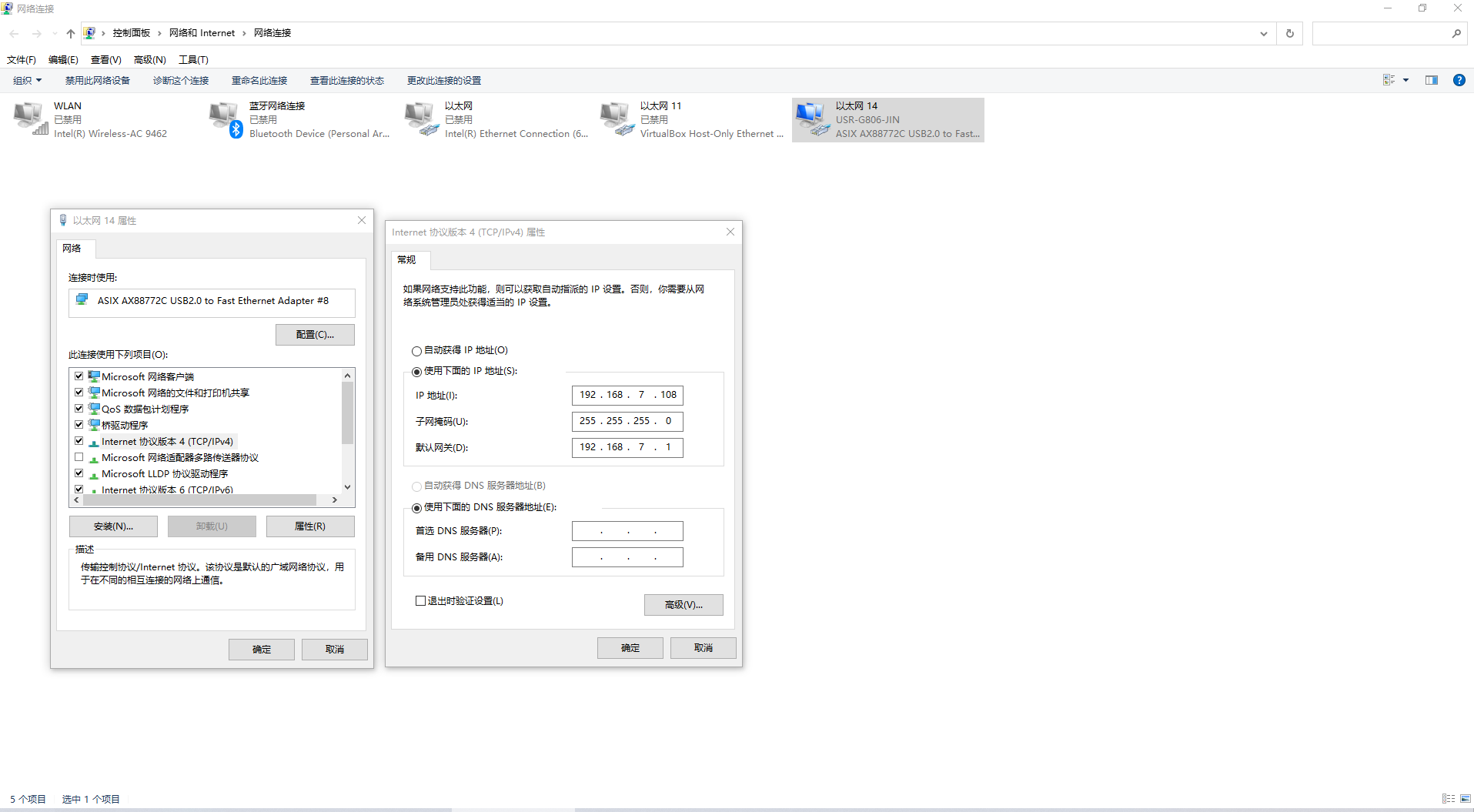

2、第二臺電腦用網線接路由器網口，本地連接設置DHCP獲取IP，動態獲取的IP是192.168.7.108。將本地連接DHCP改為靜態IP，IP：192.168.7.108，子網掩碼：255.255.255.0，網關：192.168.7.1。第二臺電腦關閉防火墻，禁用其他網卡。

3、第二臺電腦的網線連接USR-W610的網口。

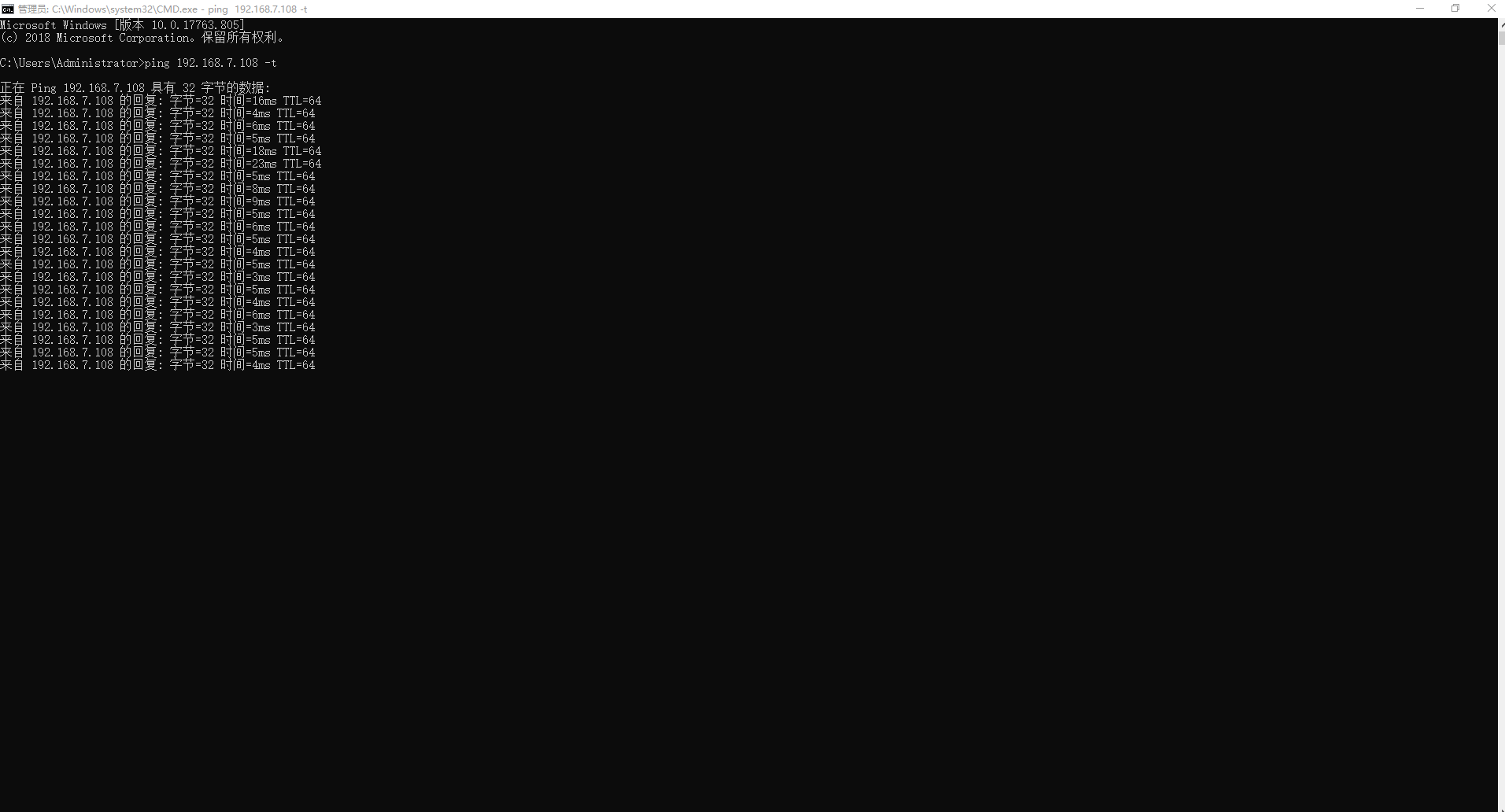

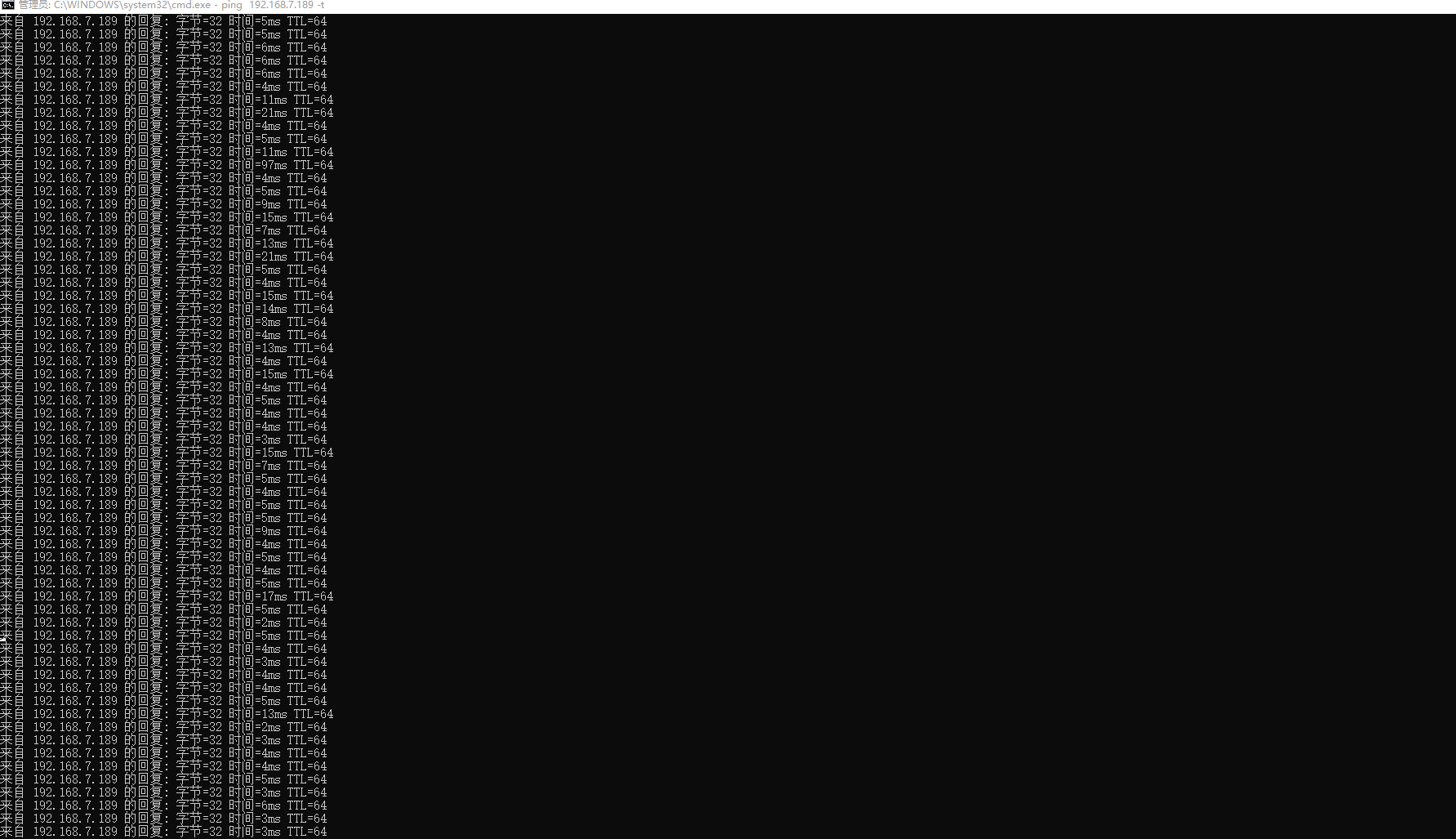

4、兩臺電腦之間相互PING  IP測試：
