USR-G809VLAN劃分使用步驟

一、所需資料：

G809說明書：http://imbacareer.com.cn/Download/1101.html

G809規格書：http://imbacareer.com.cn/Download/1102.html

G809產品使用手冊：http://imbacareer.com.cn/Download/1111.html

二、本次測試所需案例：

PC通過路由器上網：http://imbacareer.com.cn/Faq/444.html

其他關于G809的測試案例可以在官網該設備的知識問答中進行查看：

http://imbacareer.com.cn/Product/330.html

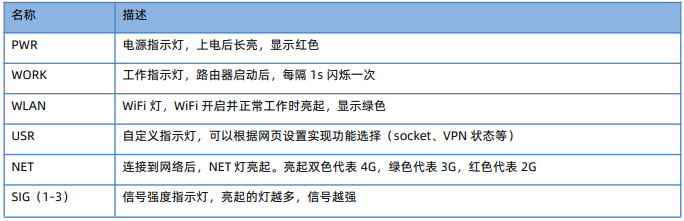

三、設備指示燈狀態

四、設置步驟

功能介紹：G809 支持 4LAN 口劃分多個 VLAN，支持劃分 VLAN 互相通訊，如果使能 VLAN，LAN 口 IP 將自動改為 192.168.1.1，LAN2 改為 192.168.2.1 以此類推

注：本案例是在設備出廠狀態下操作示例，僅供參考。

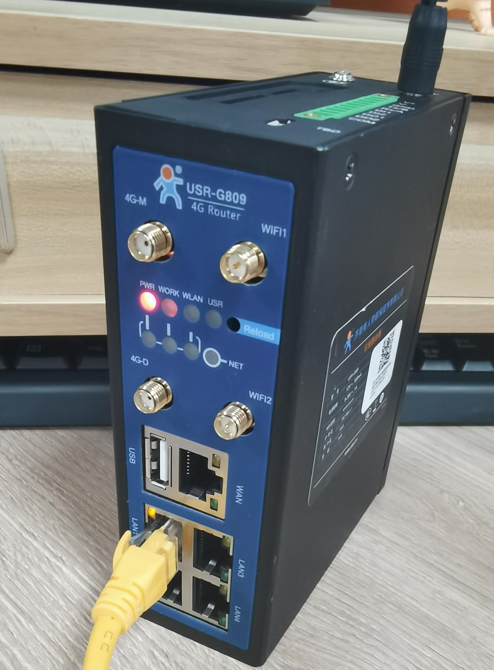

1、該功能也可以在設備不駐網情況下測試。LAN口網線直連電腦，給設備上電?？梢钥匆幌?個LAN口動態獲取到的IP皆為192.168.1網段

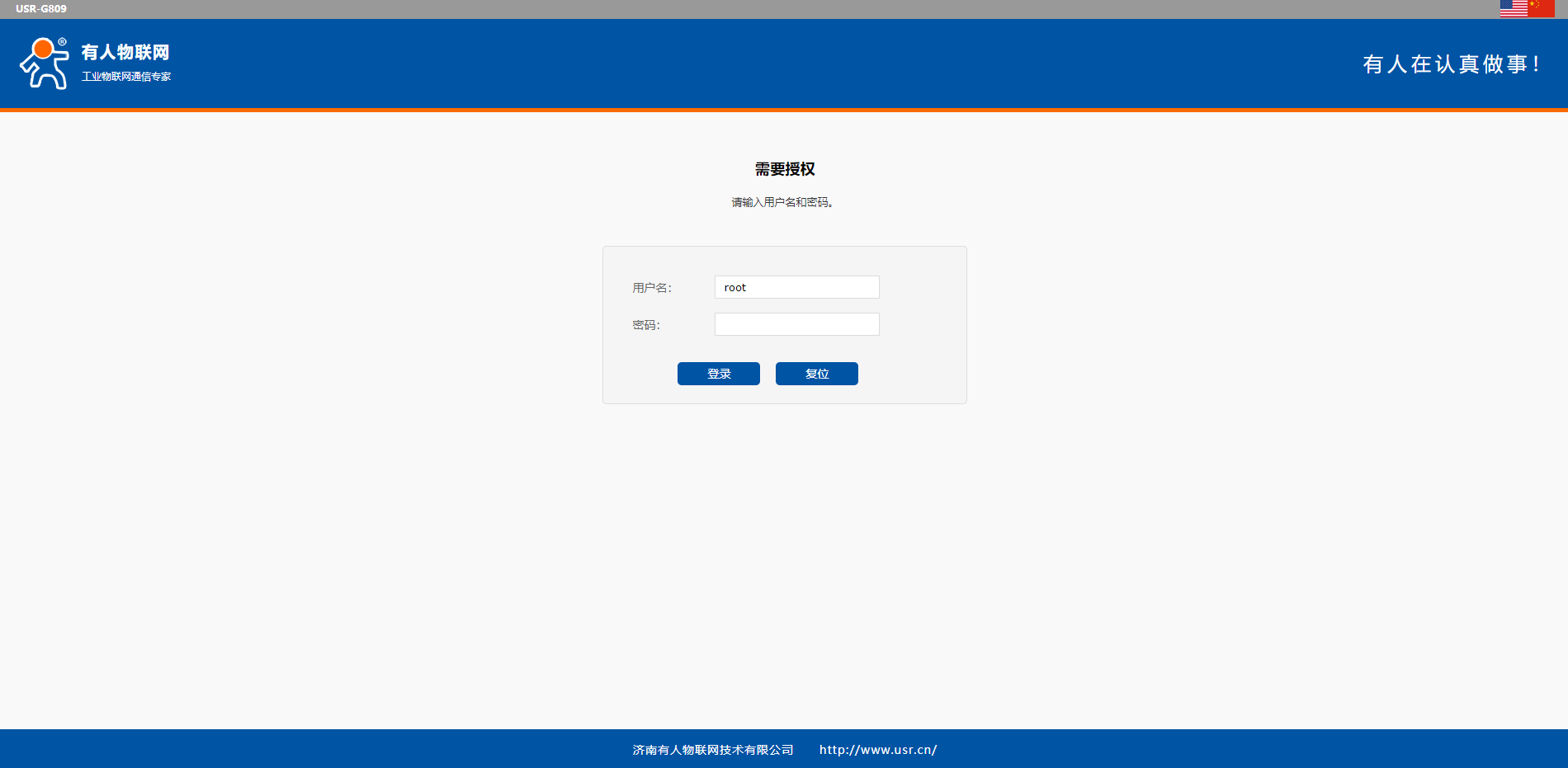

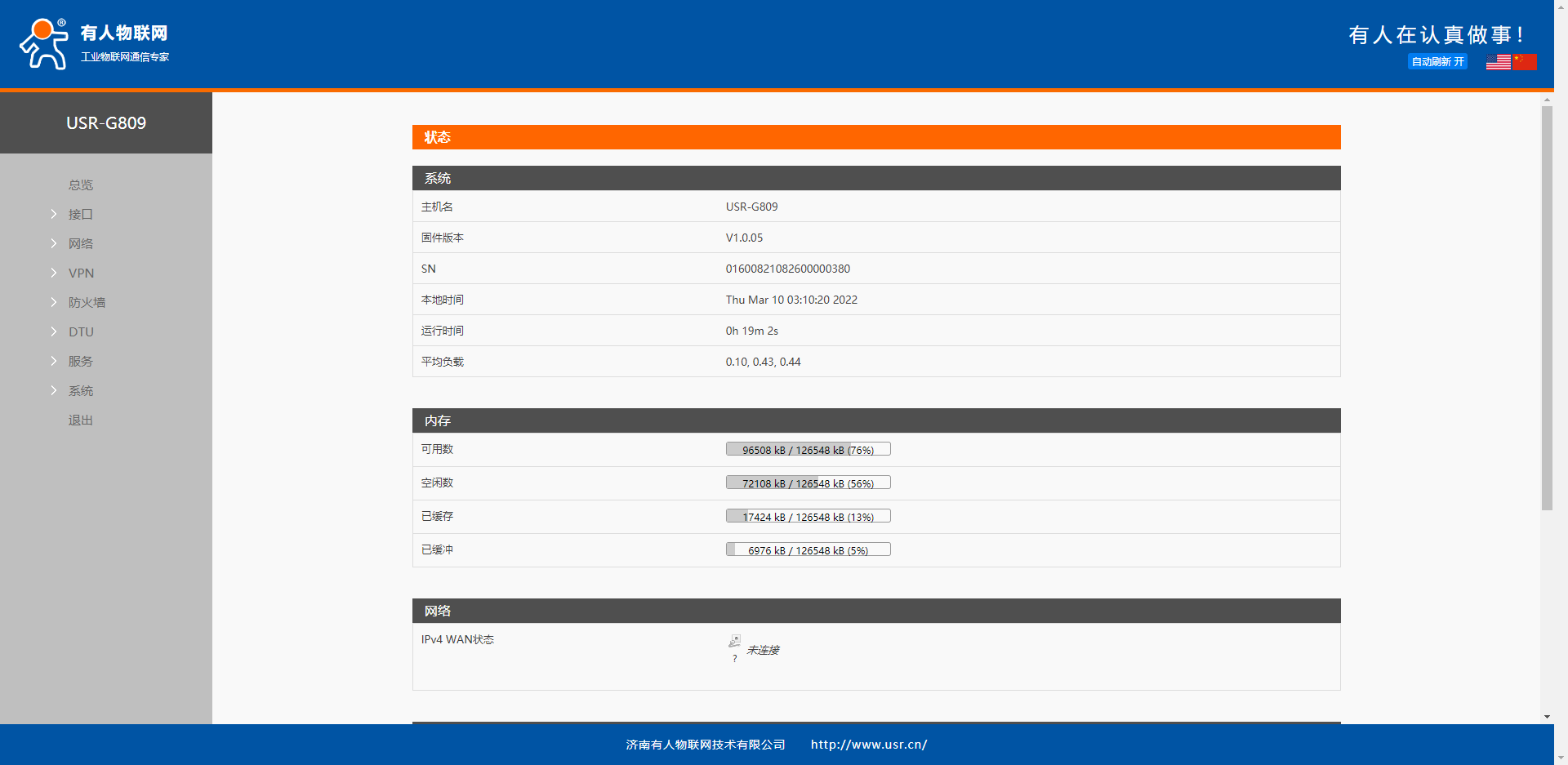

2、進入內置網頁，步驟看一下第二部分中的PC通過路由器上網案例

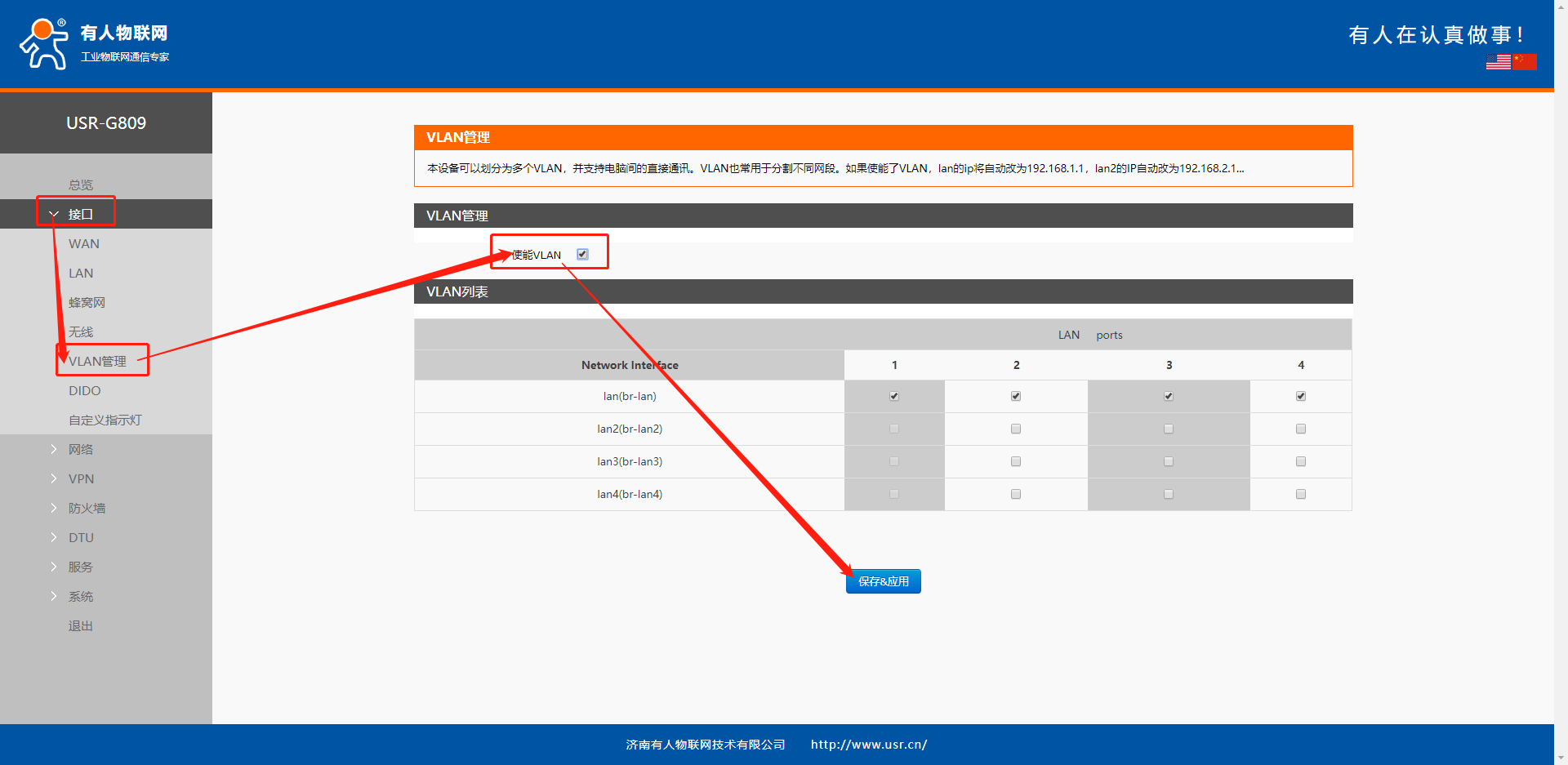

3、進入接口-VLAN管理界面，使能VLAN，勾選上則為開啟此功能，保存并應用開啟

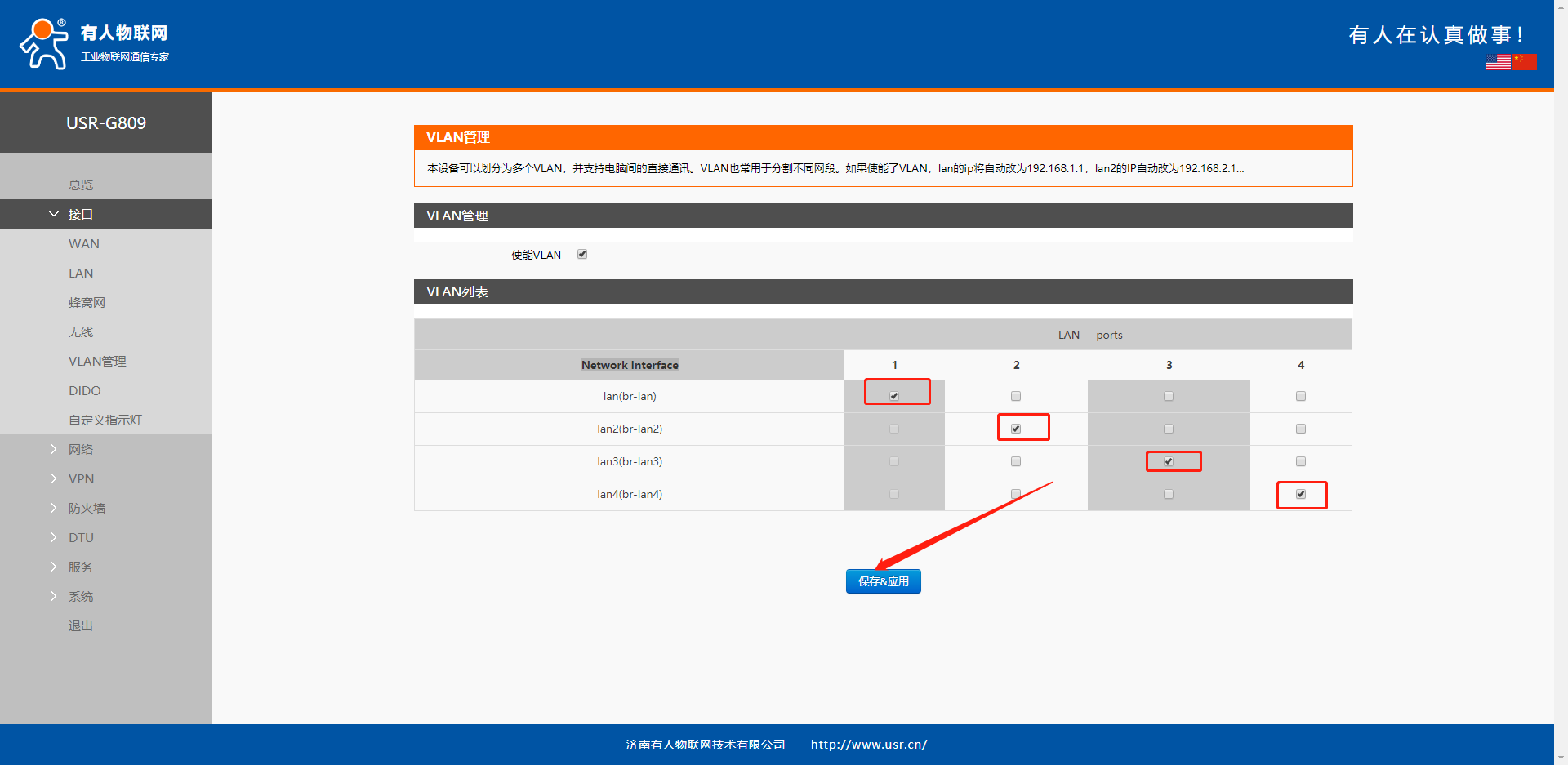

4、VLAN列表中1不允許修改，即為LAN口的IP地址；2-4可自行修改，此處把LAN1-4設置成不同的4個網段，所以1、2、3、4選擇不同的網絡接口。假設想要把LAN1和2設置成同IP網段，那么1、2選擇為同一個網絡接口即可。設置完成后保存并應用

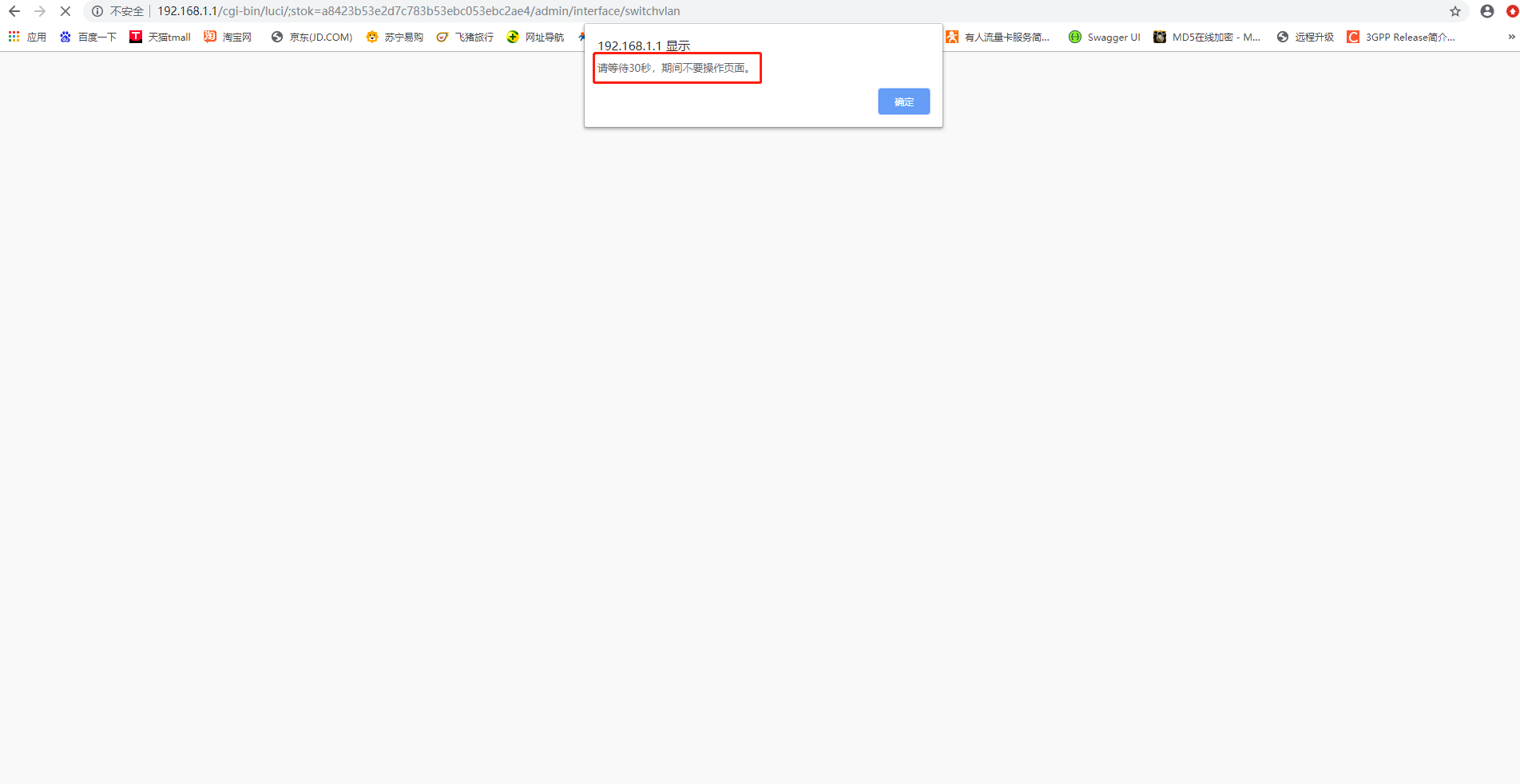

5、路由器生效過程中會提示等待30s，在此期間一定不要對該網頁進行操作

6、設置VLAN后默認LAN1IP為192.168.1.1，LAN2接口改為192.168.2.1，以此類推，如果想要修改各LAN口對應的VLAN網段，需要再次進入內置網頁。（按照連接的LAN口對應IP進入）

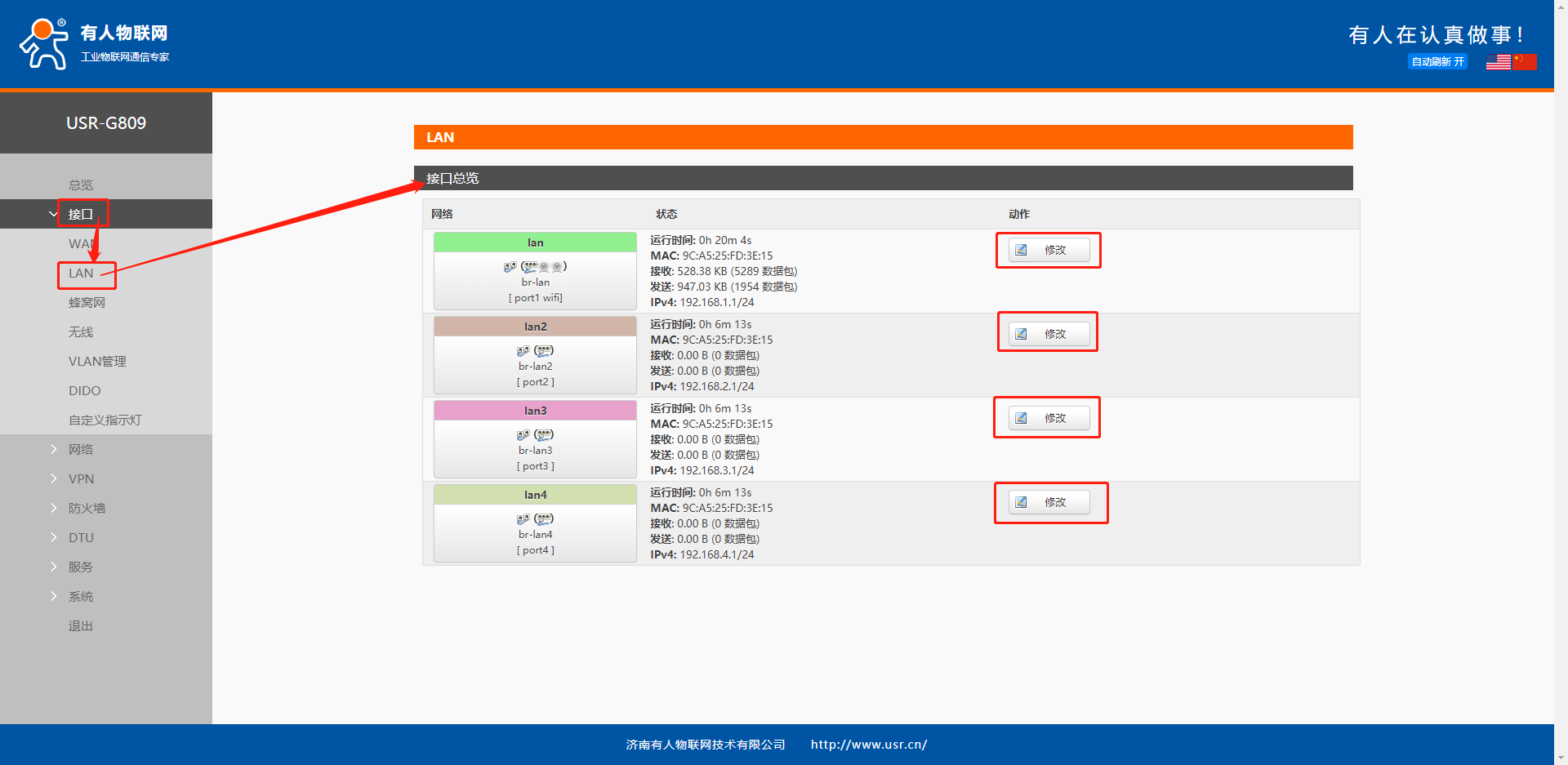

7、進入接口-LAN界面可設置對應的VLAN網段

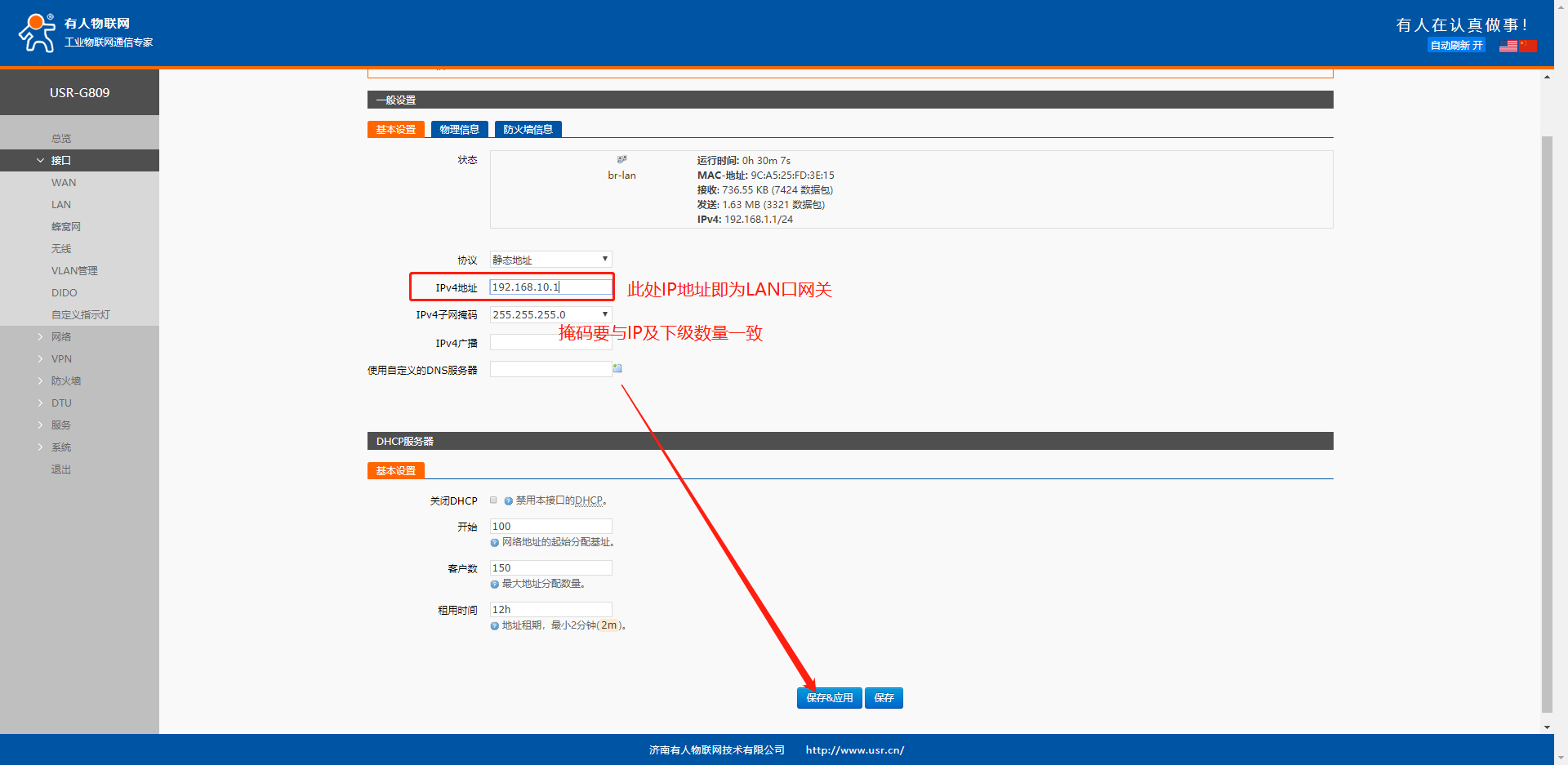

8、點擊對應接口后方的修改，即可修改該接口的網段。要注意，若設備WAN口（包括WAN_4G和WAN_WIRED）已有IP，則LAN口（包括LAN1-4）IP不能與WAN口一致。參數全部修改完成后點擊下方保存并應用。此處以LAN接口為例進行設置，其余幾個LAN口設置方式一致

9、這里測試將LAN口設置為192.168.10.1，LAN2設置為10.10.100.254，LAN3設置為111.111.111.111，LAN4設置為172.16.14.1

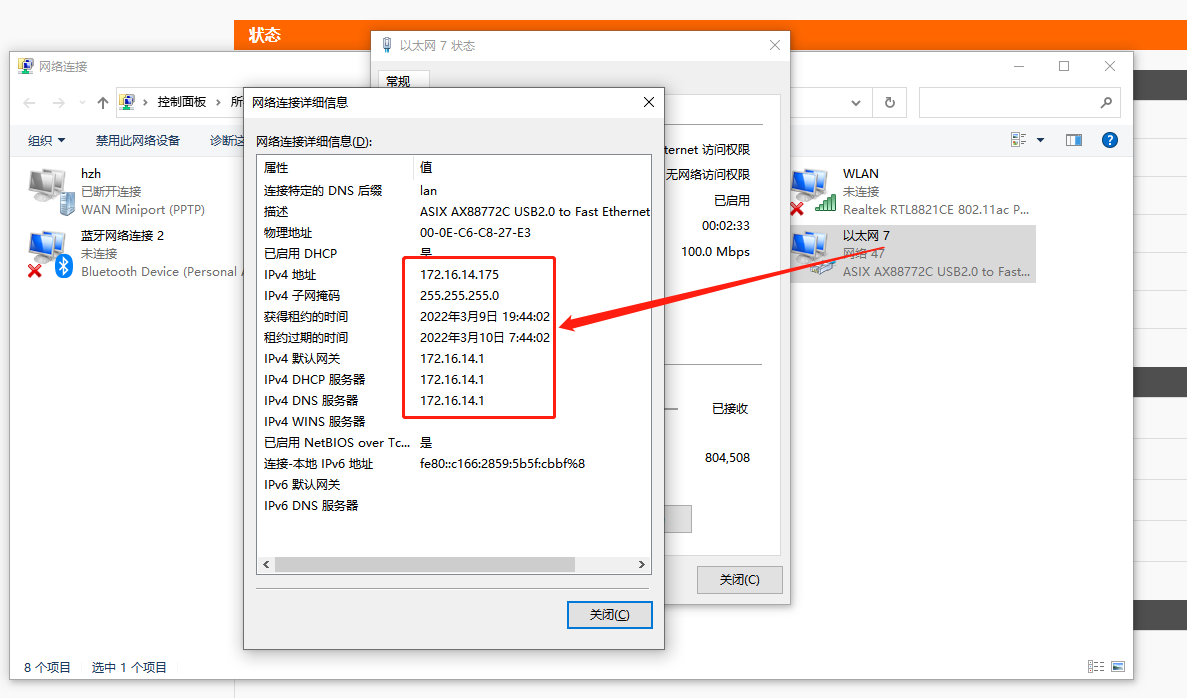

10、修改參數后，網線通過LAN連接電腦，可以看到電腦獲取到的IP為192.168.10網段；網線通過LAN2連接電腦，可以看到電腦獲取到的IP為10.10.100網段；LAN3、LAN4連接電腦獲取到的IP也與設置的網關一致

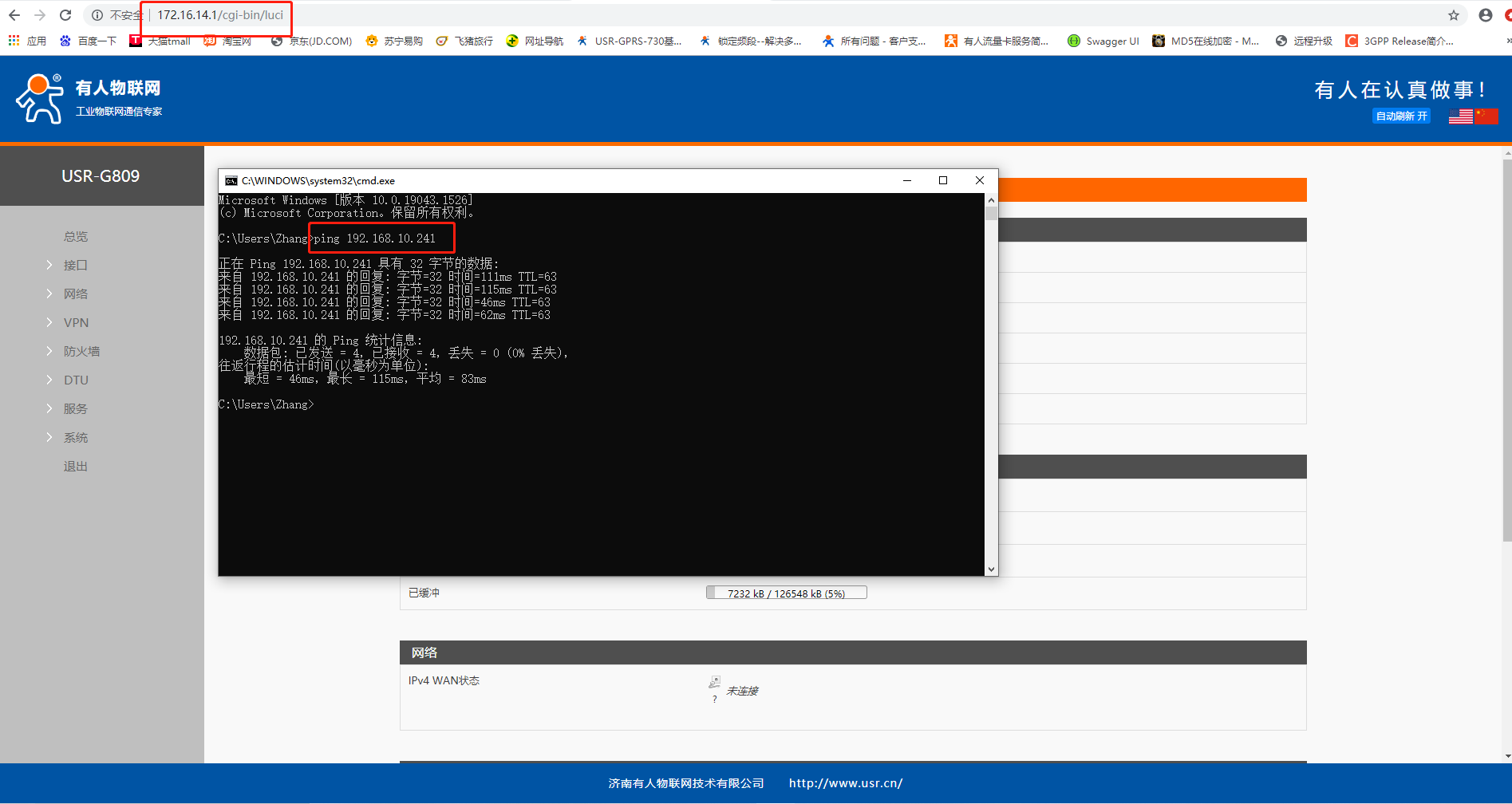

11、要注意wifi劃分在LAN，所以當STA連接G809wifi時獲取到的IP與br-lan（即LAN接口）在同一網段，接入G809的下級之間雖IP網段不一致，但是路由是通的，可以相互訪問
