BLE106藍牙主從透明通信配置案例

1、配置藍牙模式

產品資料：

TCP232-TES串口及網絡調試助手軟：http://imbacareer.com.cn/Download/27.html

AT指令配置軟件：http://imbacareer.com.cn/Download/690.html

BLE106說明書：http://imbacareer.com.cn/Download/1126.html

BLE106硬件手冊：http://imbacareer.com.cn/Download/1127.html

準備兩個BLE106，106串口接電腦，上電，打開AT指令配置軟件分別配置兩個模塊參數。（一個為主機模式、一個為從機模式）

藍牙串口默認參數：波特率 57600、無校驗、8 位數據位、1 位停止位。

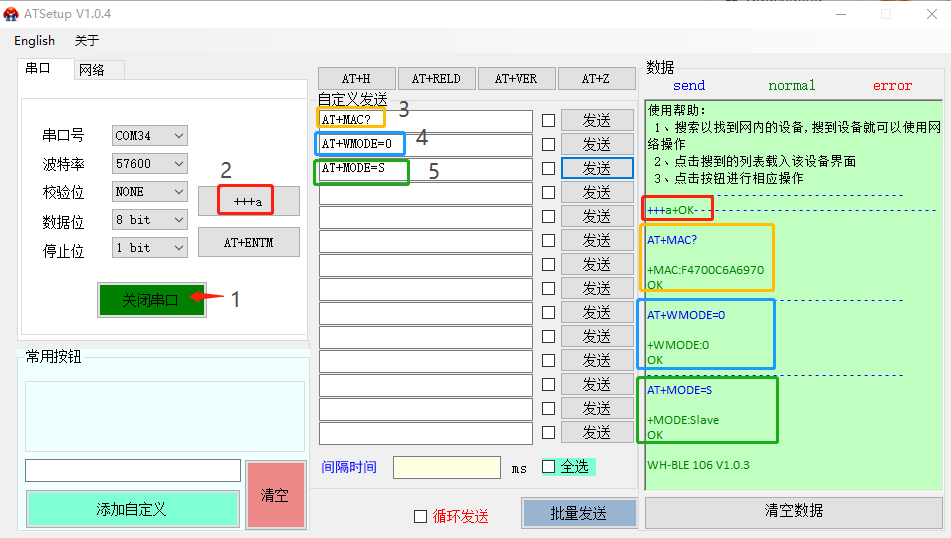

a. 從設備配置，正確打開串口后：

1. 發送+++a進入串口AT指令模式

2. 確定該模塊的MAC地址：AT+MAC?

3. 配置當前傳輸方式為透明傳輸：AT+WMODE=0

4. 切換當前工作模式為從設備模式，切換完成后模塊會自動重啟：AT+MODE=S

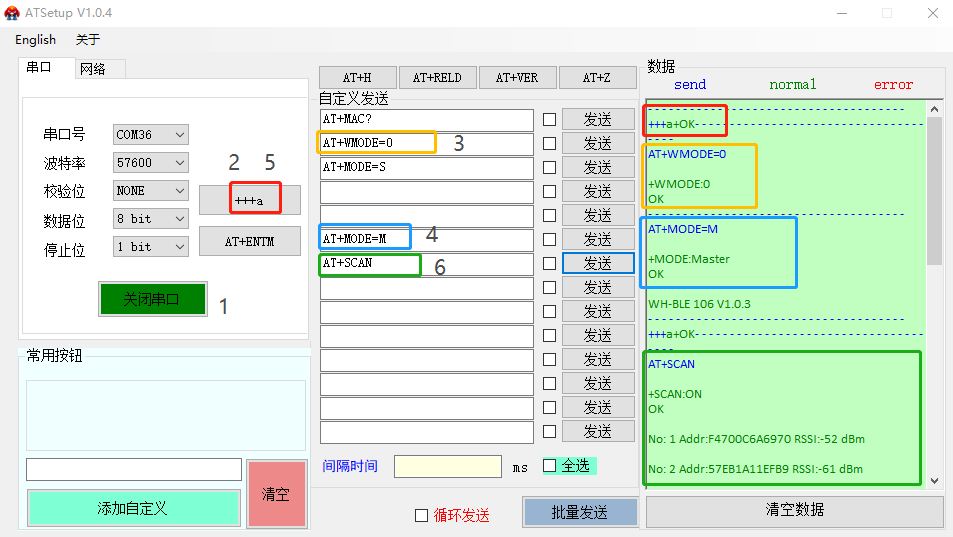

b. 主設備配置：

1. 換另一個模塊，打開串口發送+++a進入串口AT指令模式

2. 切換當前工作模式為主設備模式，切換完成后自動重啟：

AT+MODE=M

3. 發送+++a再次進入串口AT指令模式

4. 配置當前傳輸方式為透明傳輸：

AT+WMODE=0

5. 發送藍牙掃描指令：

AT+SCAN

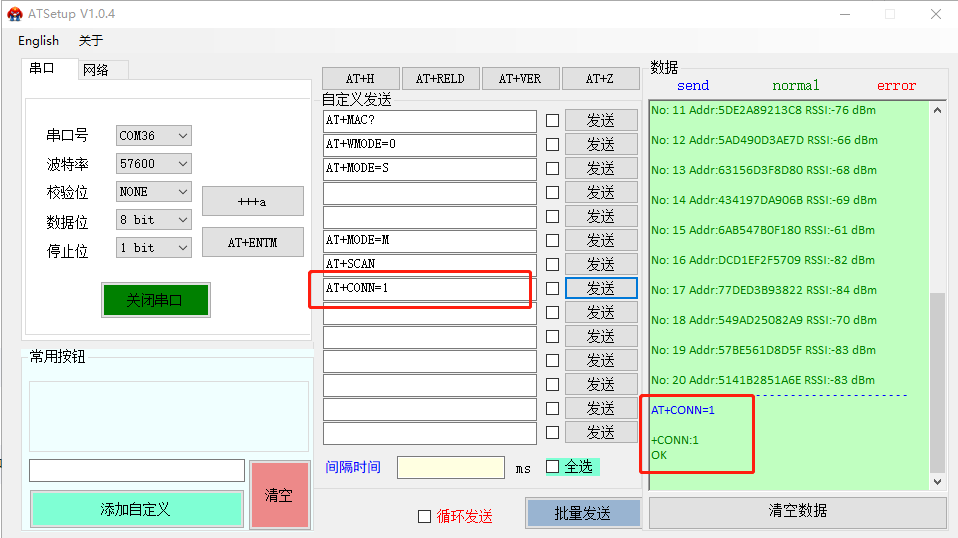

6. 根據掃描結果進行連接，連接可通過兩種方式發起（二選一）：

AT+CONN=num（num為掃描列表中從機MAC所在位置的序號）

AT+CONN=MAC（MAC為從設備模式MAC地址，從設備模式可通過AT+MAC查詢）

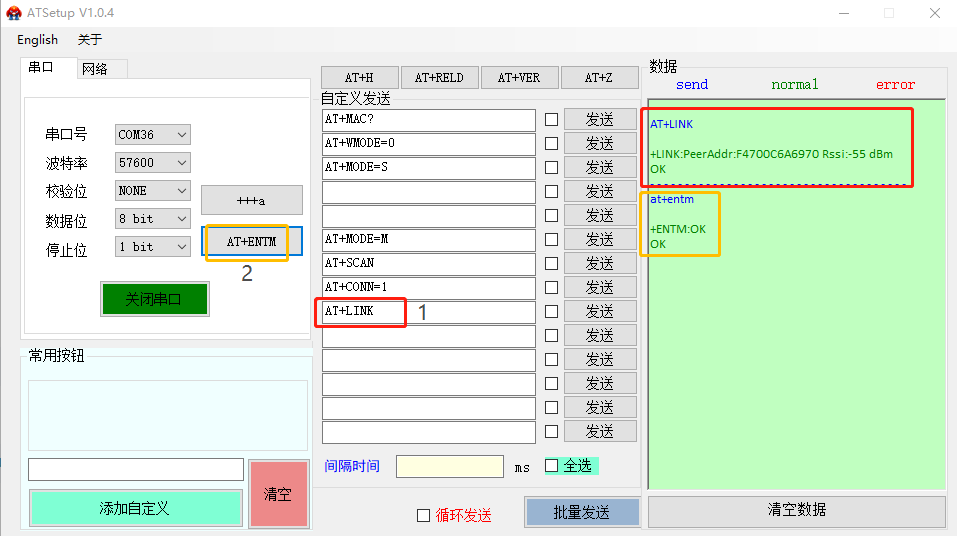

7. 執行完成連接操作后，發送link指令可查詢是否連接成功：

AT+LINK

8. 查詢連接成功后，發送指令退出AT模式即可進行數據透?jìng)鳎?/span>

AT+ENTM

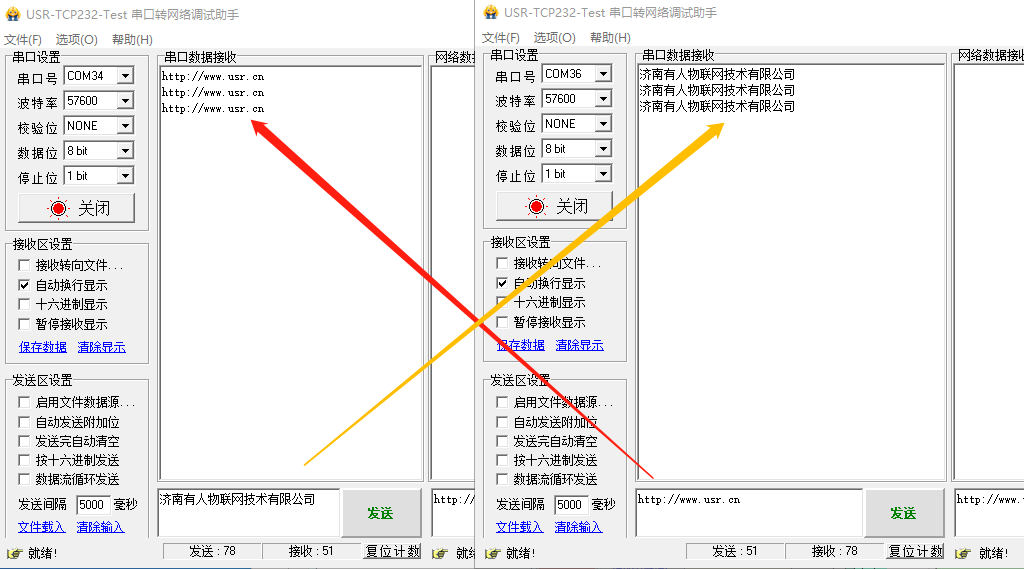

2、數據互傳

關閉AT指令設置軟件的串口后打開串口測試軟件，可以進行數據透?jìng)魍ㄐ艤y(cè)試。
