WH-BLE105定點模式方式一的一主三從測試示例

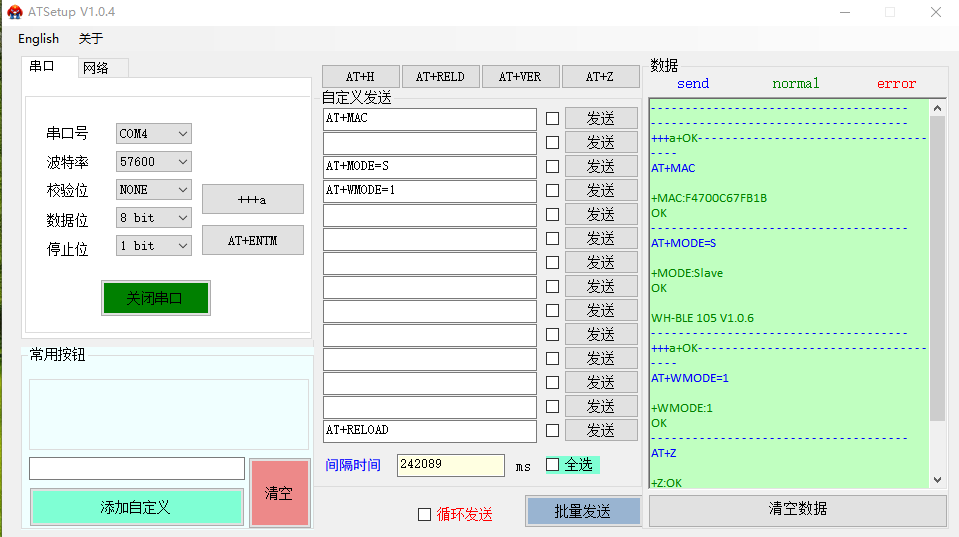

一、WH-BLE105從機1模塊參數設置：

1、COM4串口設置從機模式

（1）發送+++a進配置

（2）發送AT+MAC查詢從機MAC：F4 70 0C 67 FB 1B

（3）發送AT+MODE=s 設置從機模式

（4）自動重啟

2、設置定點模式方式一

（1）發送+++a進配置

（2）發送AT+WMODE=1 設置定點模式方式一

（3）發送AT+Z保存重啟

備注：設置步驟如下截圖：

    z

二、WH-BLE105從機2模塊參數設置：

1、COM5串口設置從機模式

（1）發送+++a進配置

（2）發送AT+MAC查詢從機MAC：F4 70 0C 68 01 B7

（3）發送AT+MODE=s 設置從機模式

（4）自動重啟

2、設置定點模式方式一

（1）發送+++a進配置

（2）發送AT+WMODE=1 設置定點模式方式一

（3）發送AT+Z保存重啟

備注：設置步驟如下截圖：

三、WH-BLE105從機3模塊參數設置：

1、COM6串口設置從機模式

（1）發送+++a進配置

（2）發送AT+MAC查詢從機MAC：F4 70 0C 68 01 B6

（3）發送AT+MODE=s 設置從機模式

（4）自動重啟

2、設置定點模式方式一

（1）發送+++a進配置

（2）發送AT+WMODE=1 設置定點模式方式一

（3）發送AT+Z保存重啟

備注：設置步驟如下截圖：

四、WH-BLE105主機模塊參數設置：

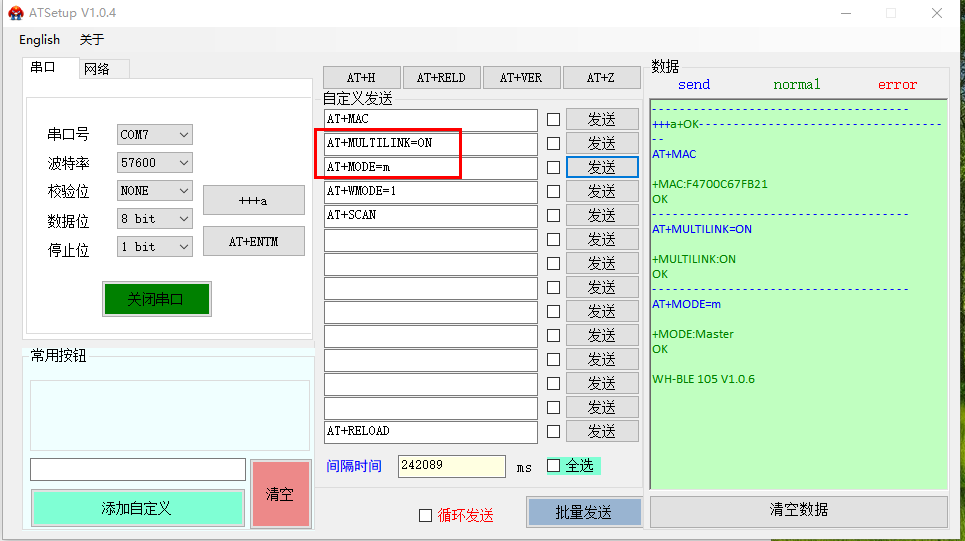

1、COM7串口設置主機模式

（1）發送+++a進配置

（2）發送AT+MAC查詢主機MAC：F4 70 0C 67 FB 21

（3）開啟多連接模式： AT+MULTILINK=ON

（4）發送AT+MODE=m 設置主機模式

（5）自動重啟

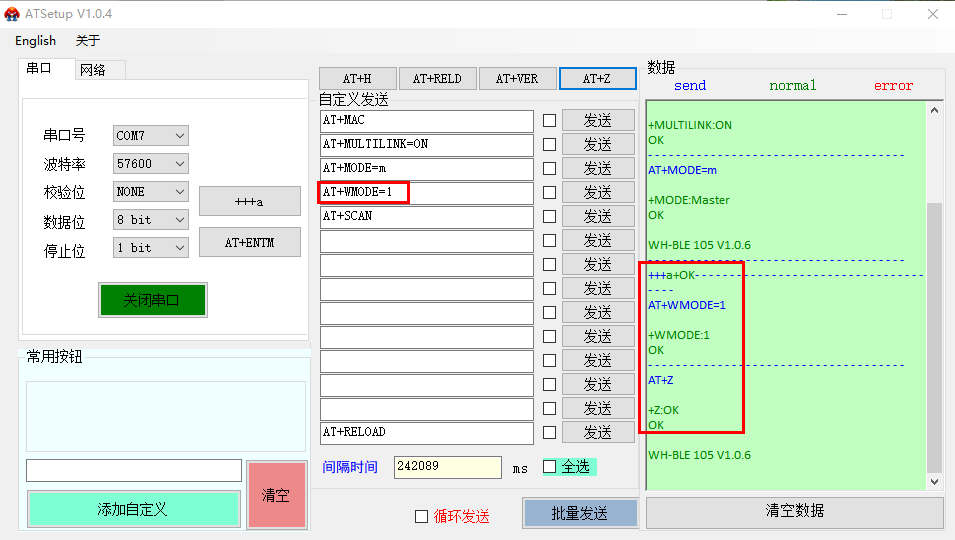

2、設置定點模式方式一

（1）發送+++a進配置

（2）發送AT+WMODE=1 設置定點模式方式一

（3）發送AT+Z保存重啟

備注：設置步驟如下截圖：

3、主機掃描并連接從機，確定連接狀態，退出配置

（1）發送+++a進配置

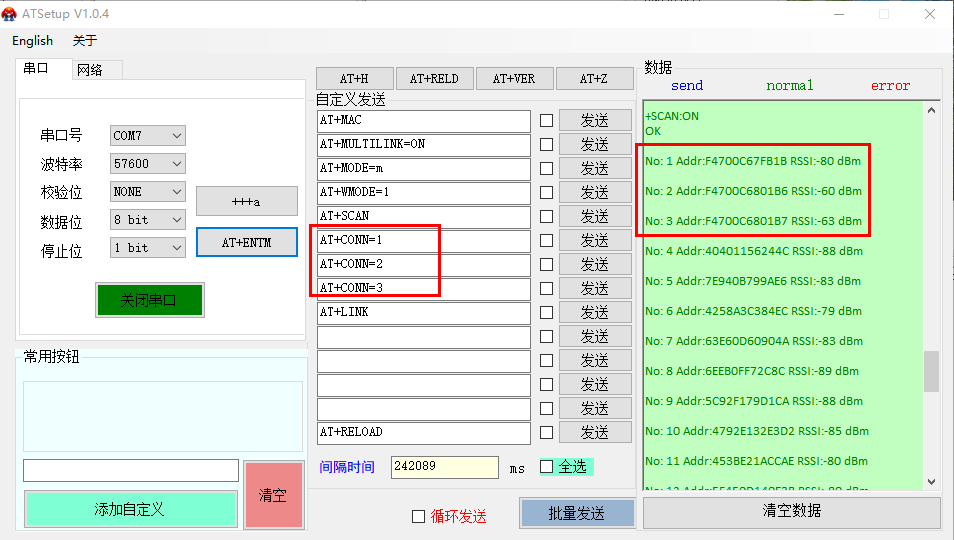

（2）發送藍牙掃描指令AT+SCAN 掃描從機藍牙，找到3個從機MAC對應的序號No

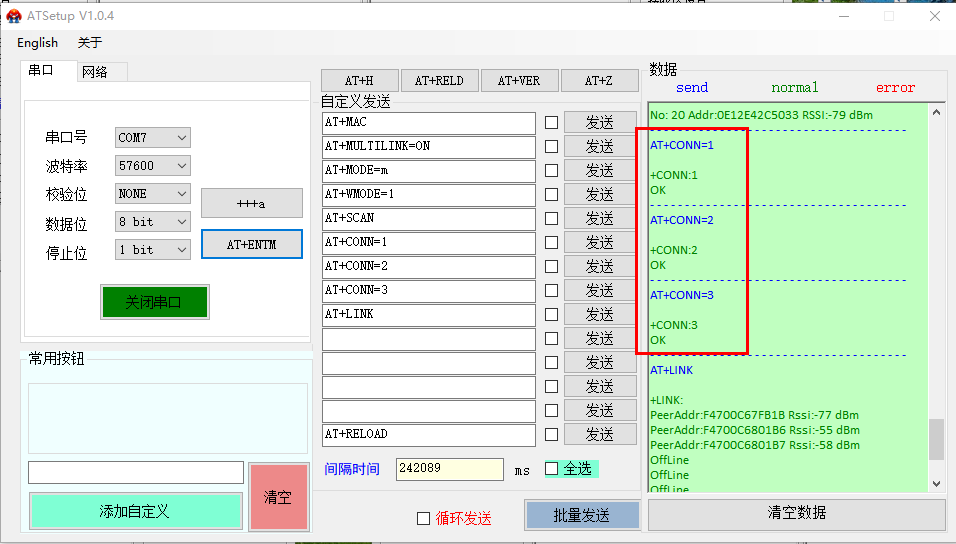

（3）根據掃描結果進行連接，依次發送AT+CONN=1、AT+CONN=2、AT+CONN=3，連接3個從機

（4）發送 link 指令可查詢是否連接成功，可以發送AT+LINK

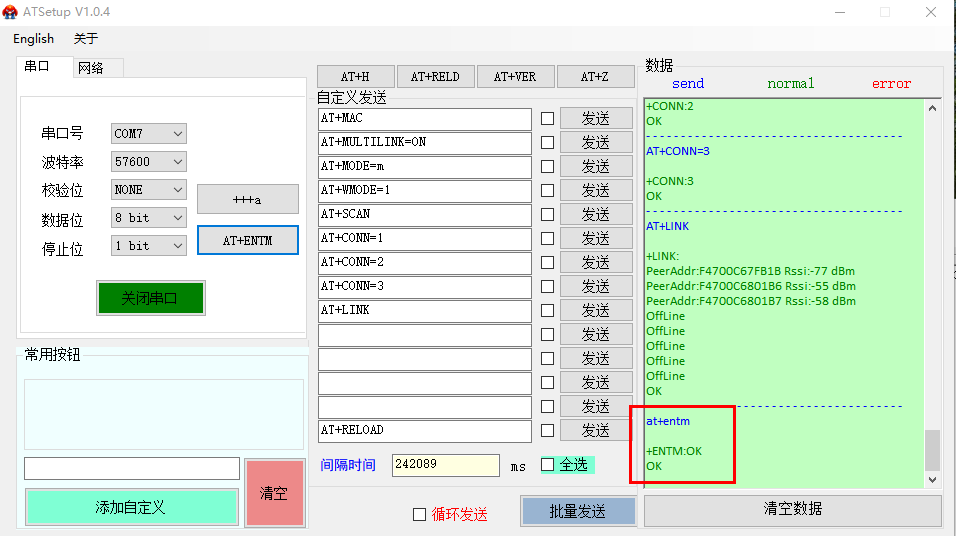

（5）查詢連接成功后，發送指令退出 AT 模式即可進行數據傳輸： AT+ENTM

備注：設置步驟如下截圖：

五、WH-BLE105從機和WH-BLE105主機通訊測試：

WMODE=1 時，數據發送前需增加@n->協議頭，且接收時數據前自動增加數據來向指示，具體可參考示例截圖。

備注：COM7 接的主機，COM4接的從機1，COM5接的從機2，COM6接的從機3。

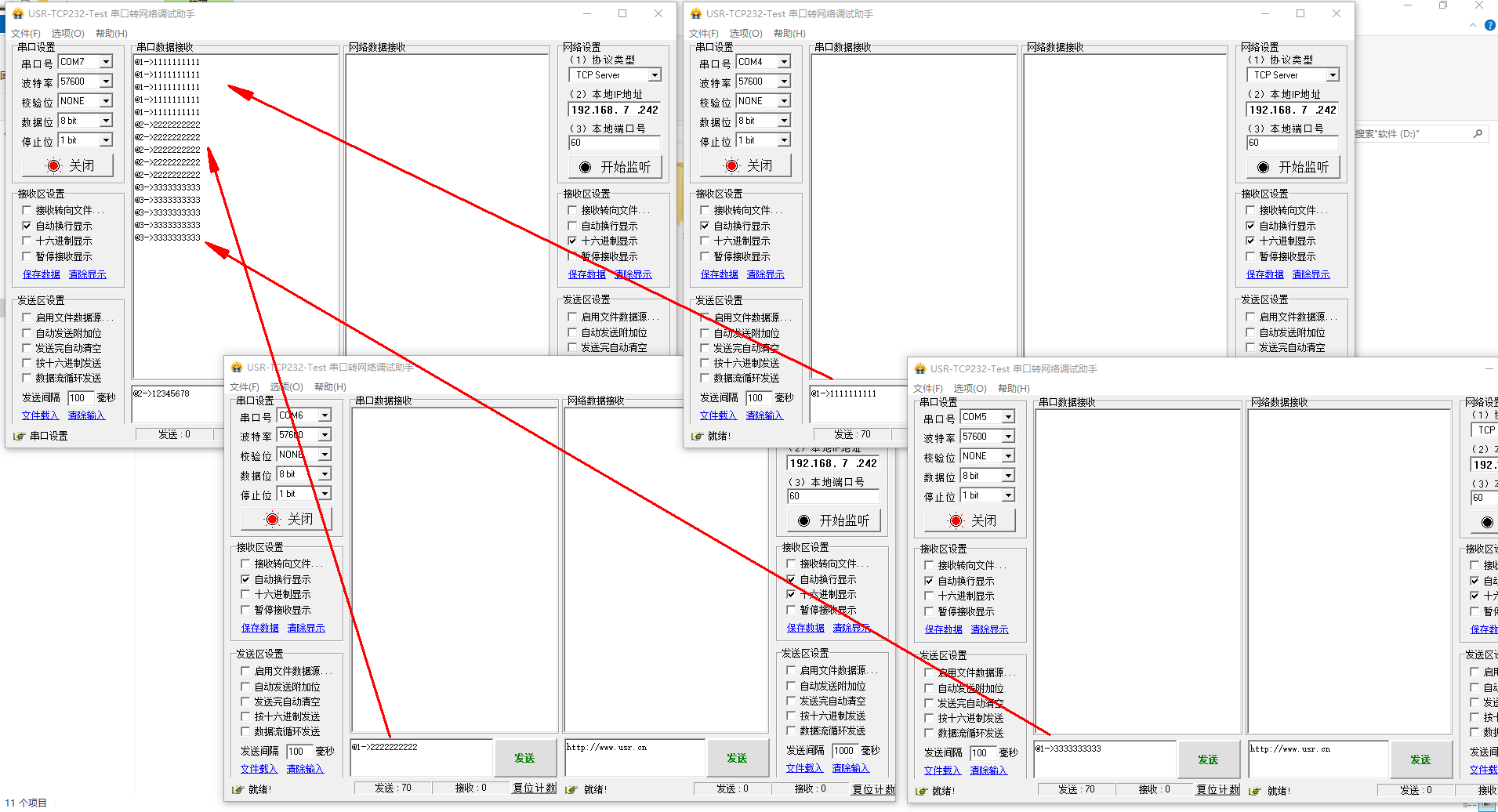

1、從機給主機發送數據：

3個從機發送數據，前面帶@1->，主機可以收到3個從機發送的數據。

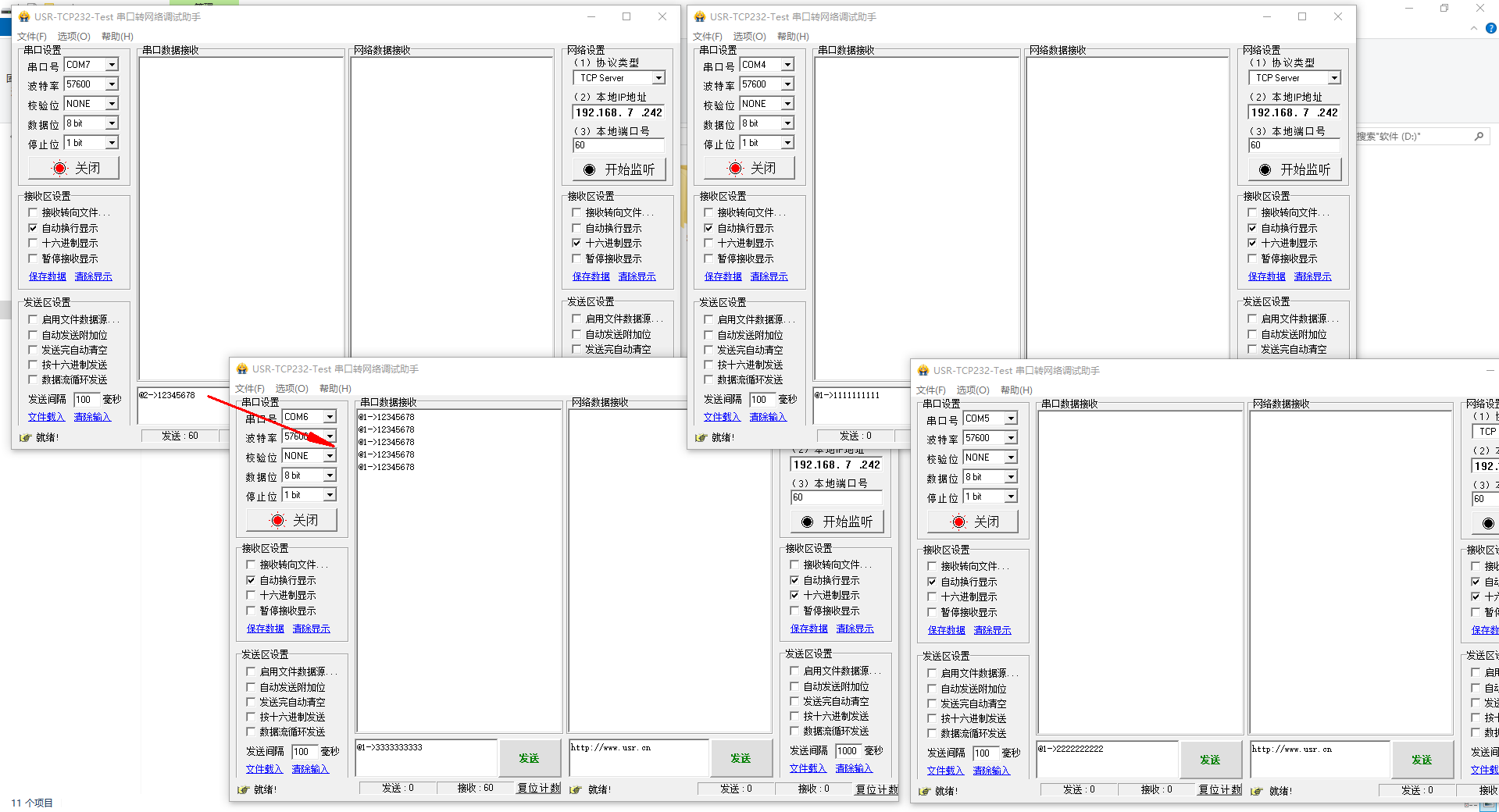

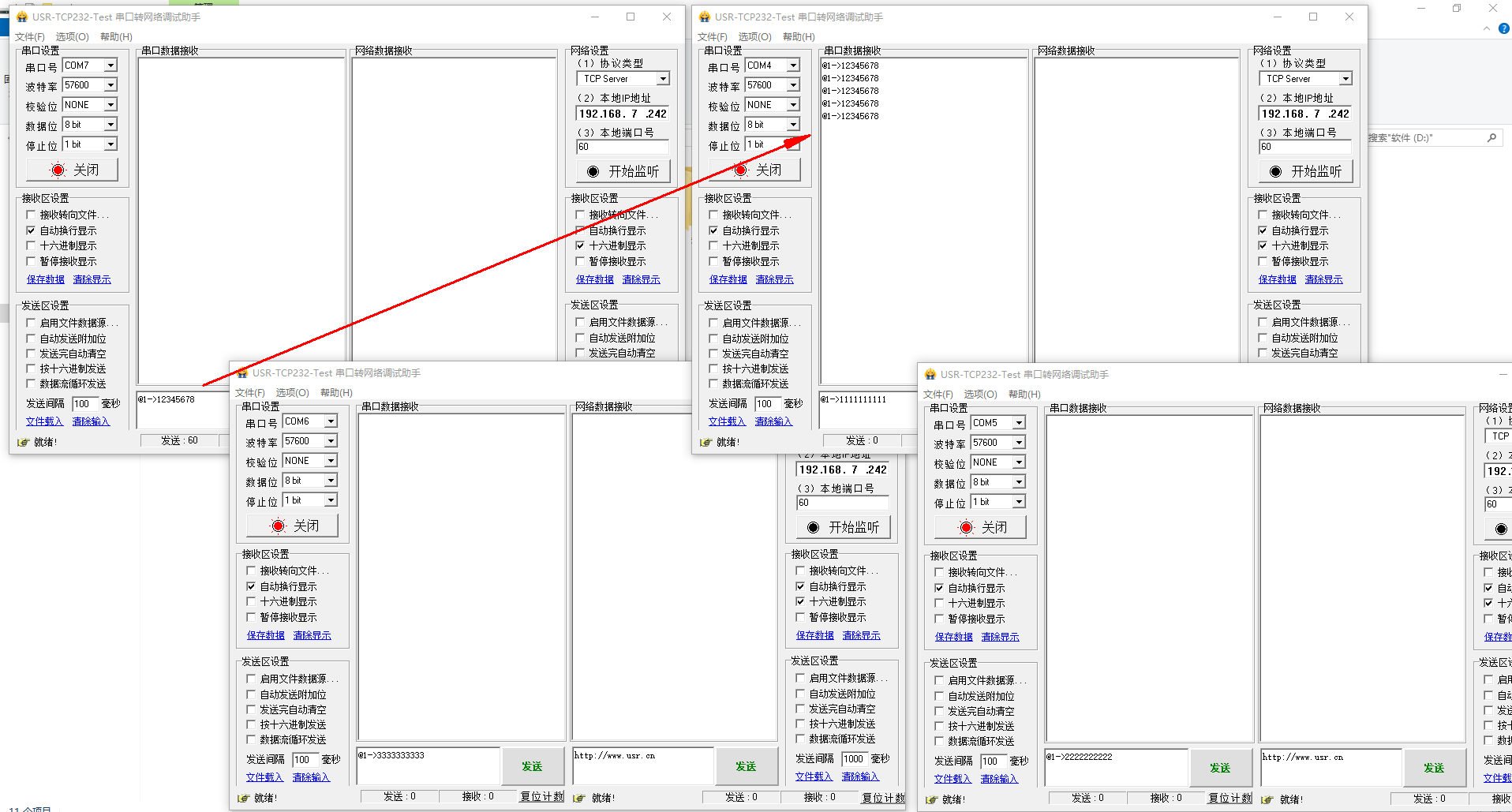

2、主機給從機1發送數據：

主機發送數據，前面帶@1->，從機1接收到主機發送的數據。

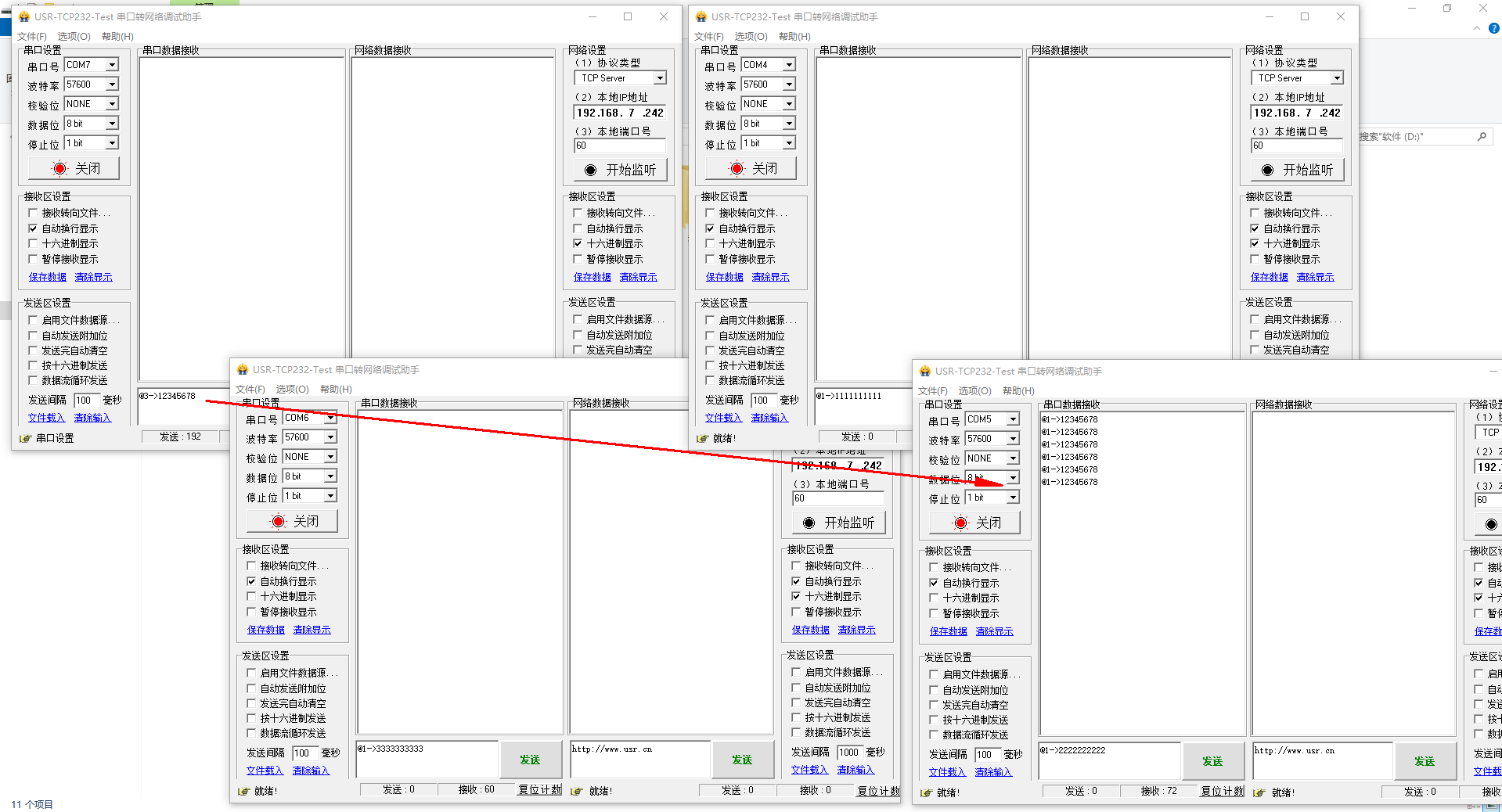

3、主機給從機2發送數據：

主機數據，前面帶@3->，從機2接收到主機發送的數據。

4、主機給從機3發送數據：

主機數據，前面帶@2->，從機3接收到主機發送的數據。
