PLCNET510 連接OPC服務器

2021-12-30

USR-PLCNET510連接OPC服務器

一、資料下載
1、PLCNET510設置軟件：
PLC云網關USR-PLCNET510/210設置軟件-下載中心-濟南有人物聯網技術有限公司官網
2、PLCNET510說明書：
USR-PLCNET510及510-N說明書V0.0.0.doc

二、準備工作

1、USR-PLCNET510產品數量1個

2、電源適配器 12V 數量1個

3、網線 1根或4G 可上網SIM卡一張

4、電腦數量1臺

6、4G和WIFI天線 1根

三、連接框圖

連接設置：

將準備好的SIM卡插入設備，接入4G天線和WiFi天線，PLC云網關PLCNET510的LAN口通過網線直連PLC的網口，注意PLCNET510的LAN口IP和PLC的網口IP設置為同一網段，使用電源適配器給設備上電。

四、操作步驟

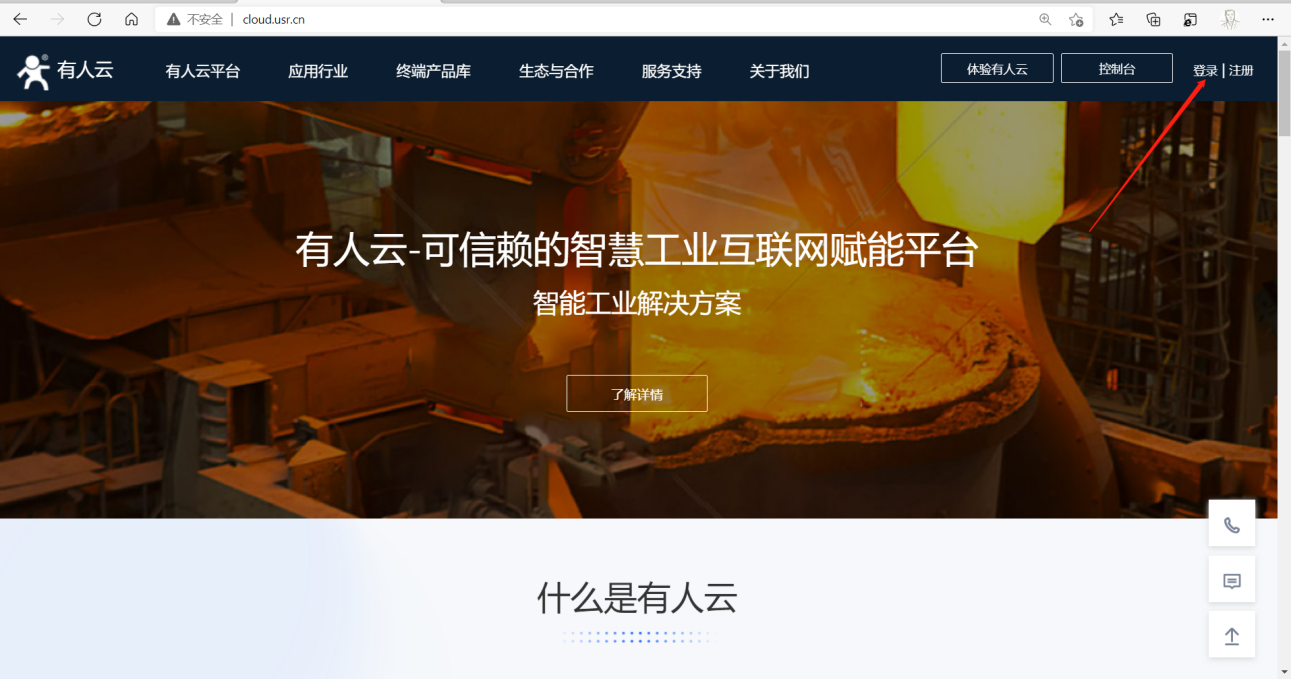

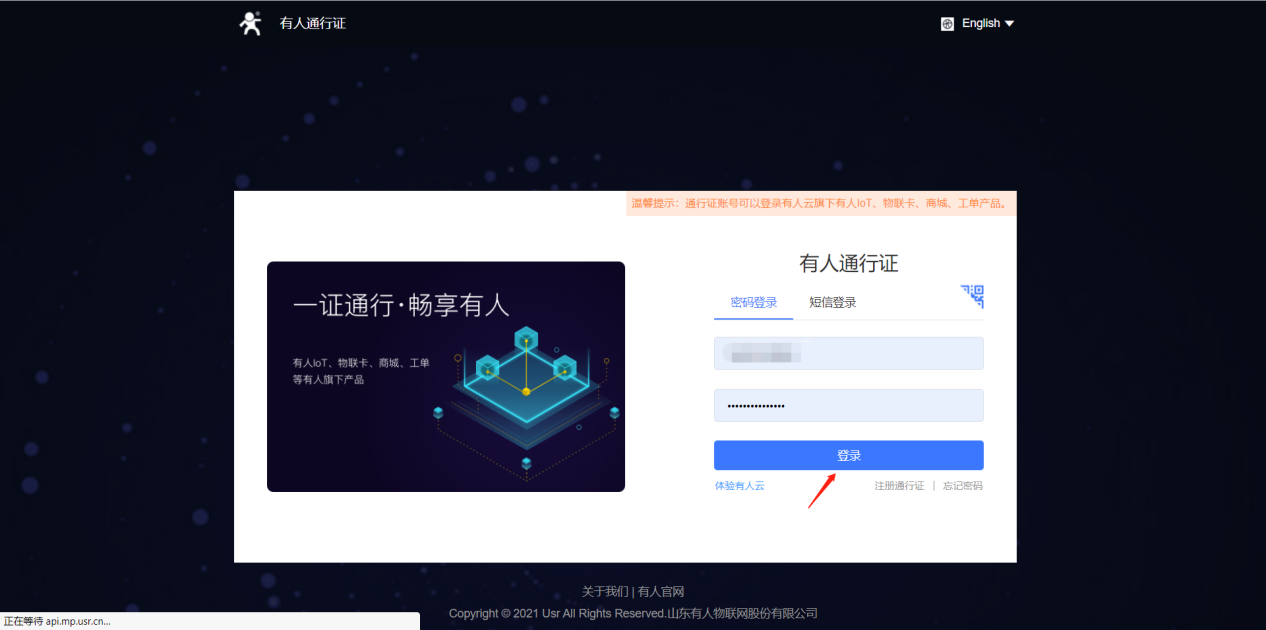

1.打開有人云http://cloud.usr.cn/cloud網址，未注冊先注冊，有賬號直接選擇登入

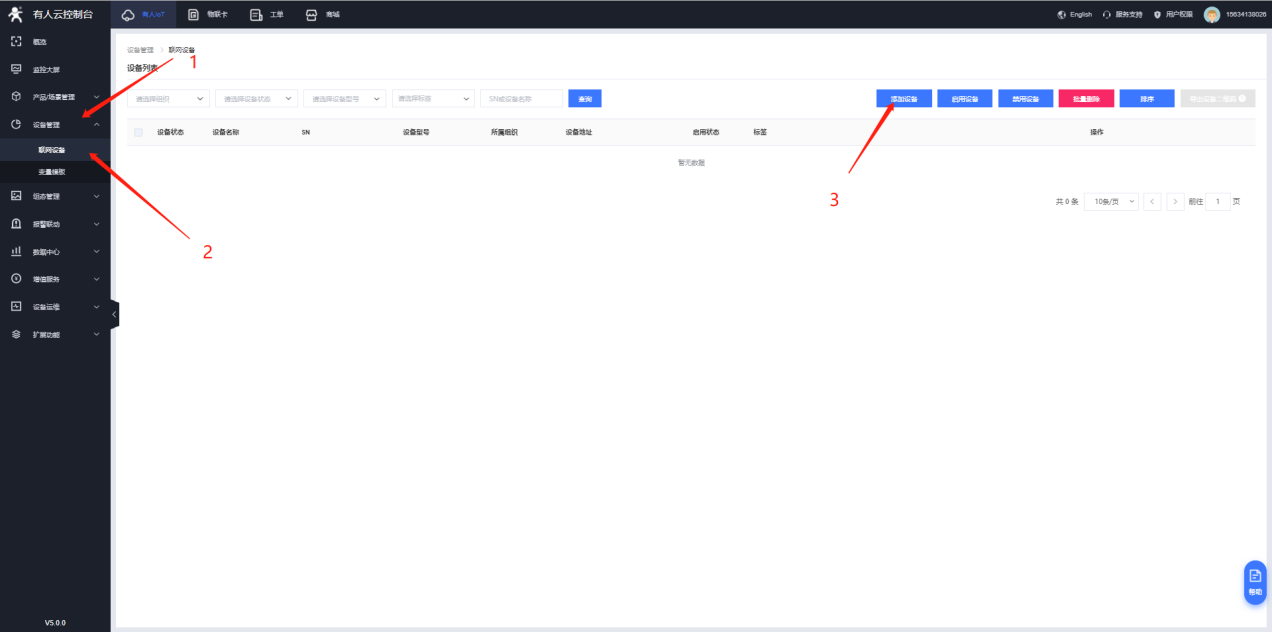

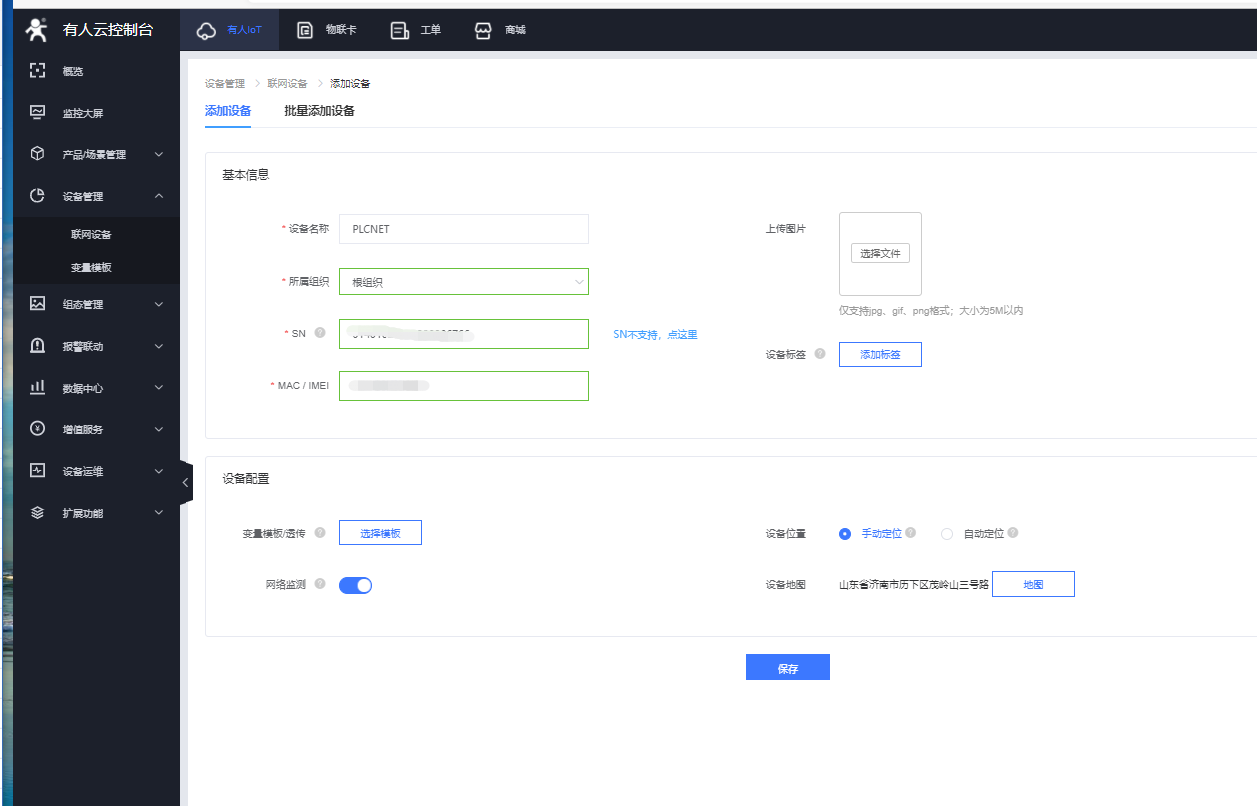

2. 點擊設備管理->聯網設備->添加設備

3. SN和MAC網關設備標簽上的SN碼和MAC

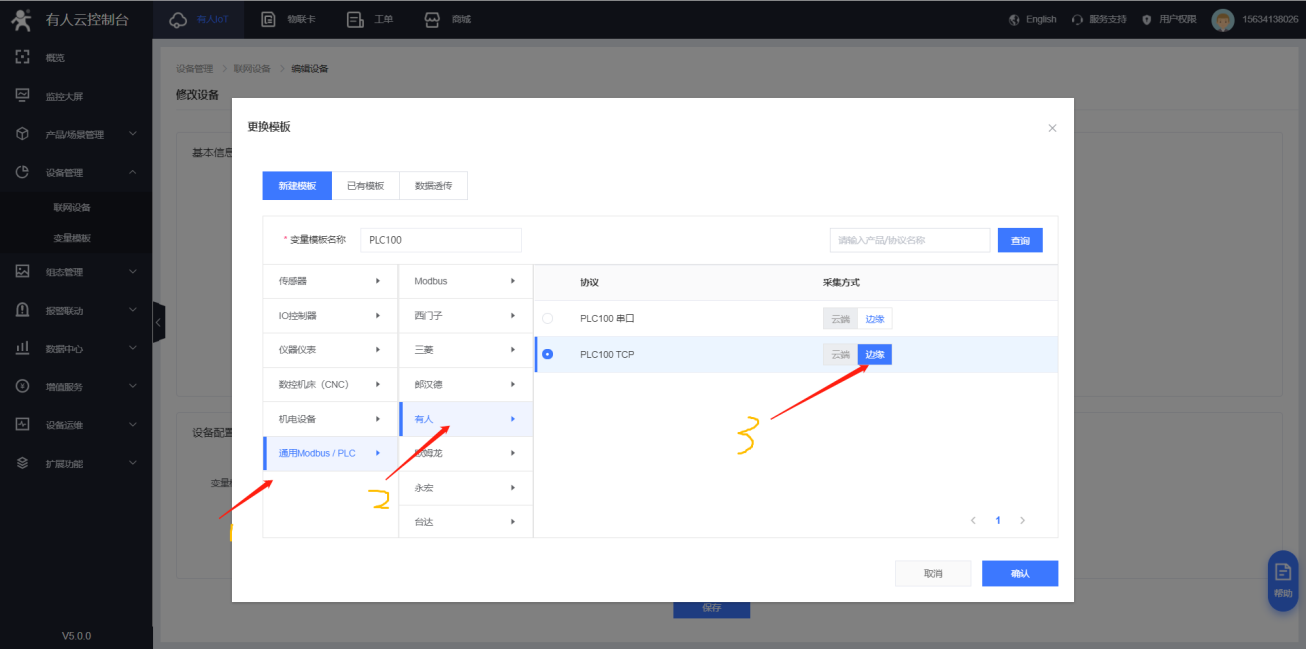

4.變量模板選擇選擇modbus/PLC->有人->PLC100 TCP，采集方式為邊緣采集

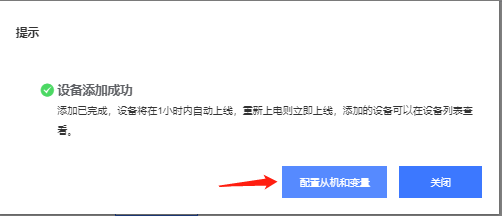

4. 選擇完模板后，點擊保存，重啟設備，然后配置從機和變量

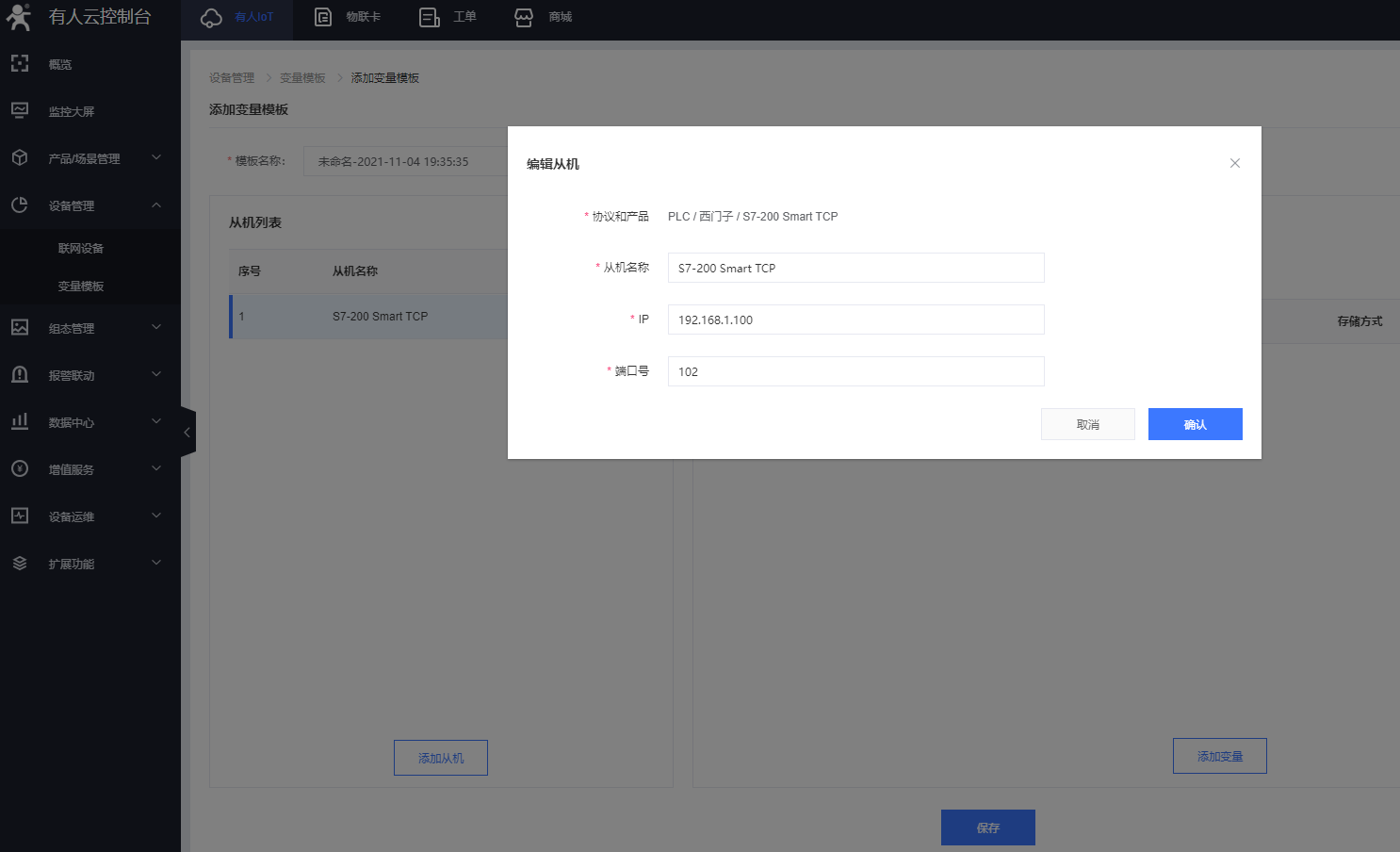

5. 下一步填寫從機和變量，從機 IP 為 PLC 的 IP，從機端口為 PLC 的端口

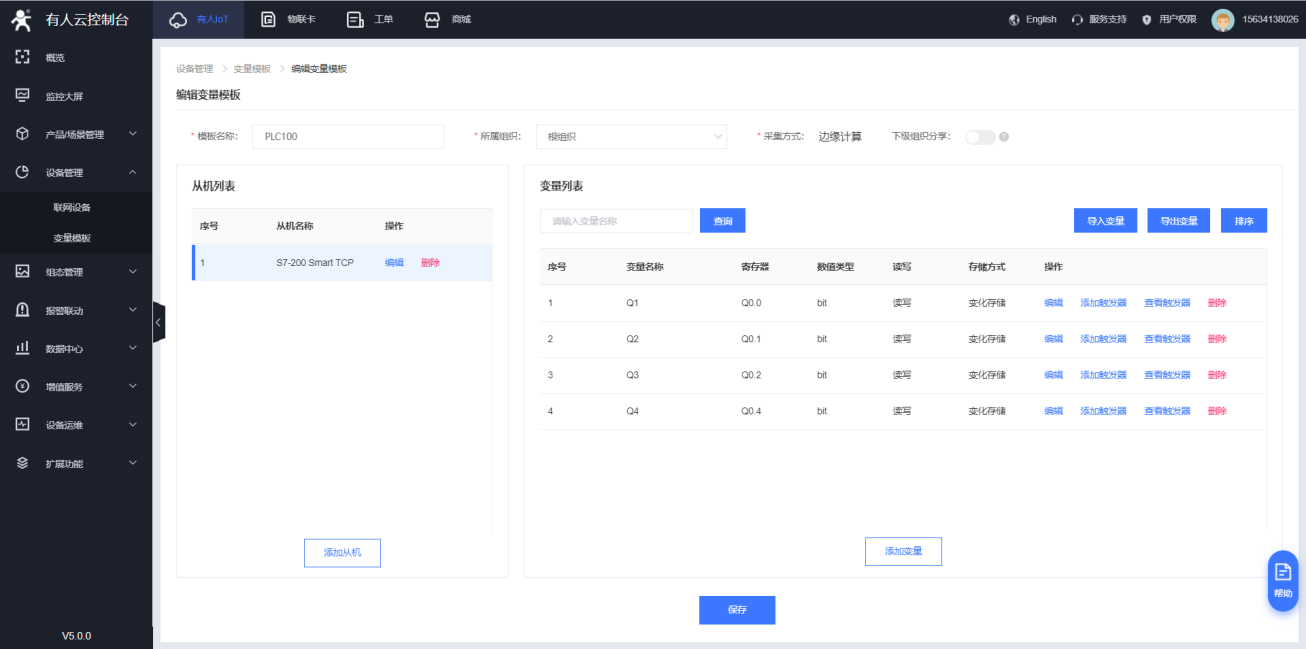

6.按照 PLC 中程序，添加數據點

7.點擊保存，成功添加設備

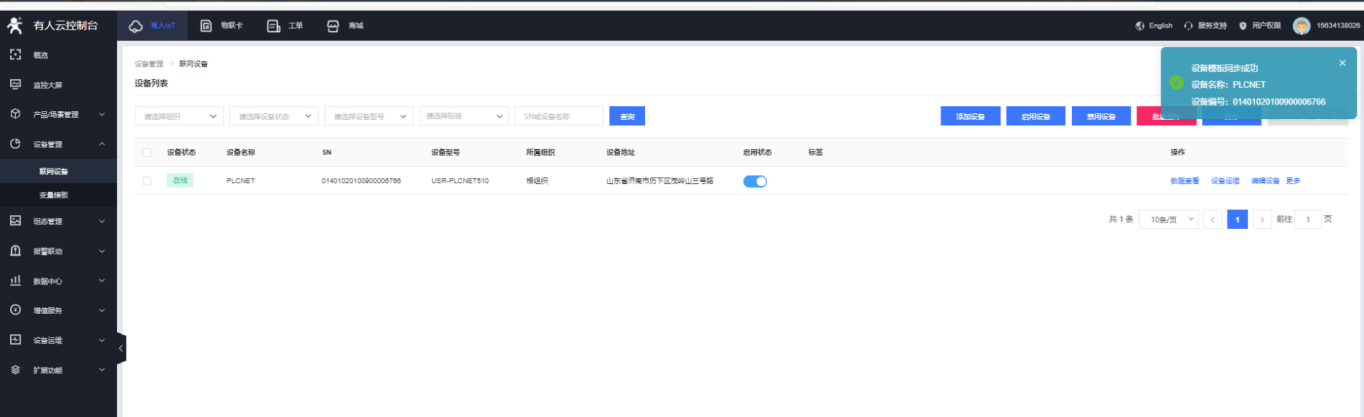

8.可在云端看到 PLCNET510 云端上線

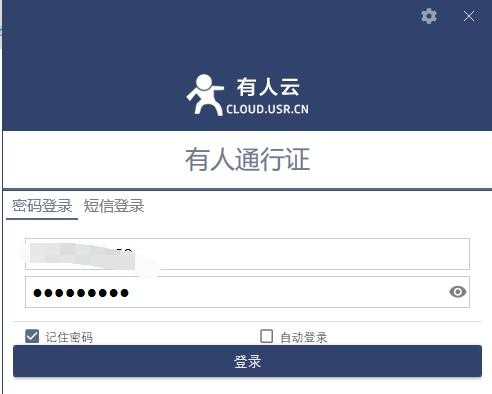

9.打開 PLCNET 上位機軟件，登錄有人云的賬號和密碼

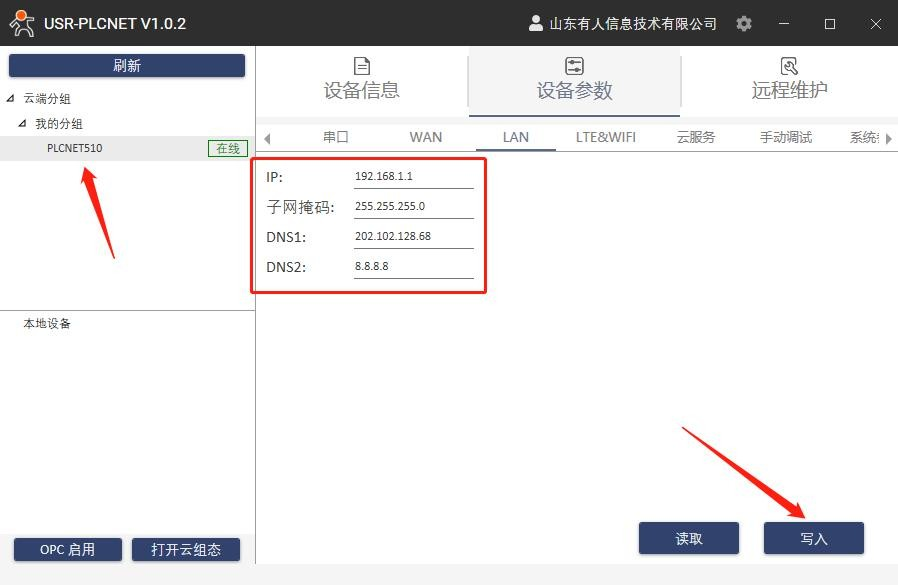

10.選中在線設備，設備參數->LAN，修改 LAN 口 IP 和 PLC 的網口 IP 在同一網段，點擊寫入

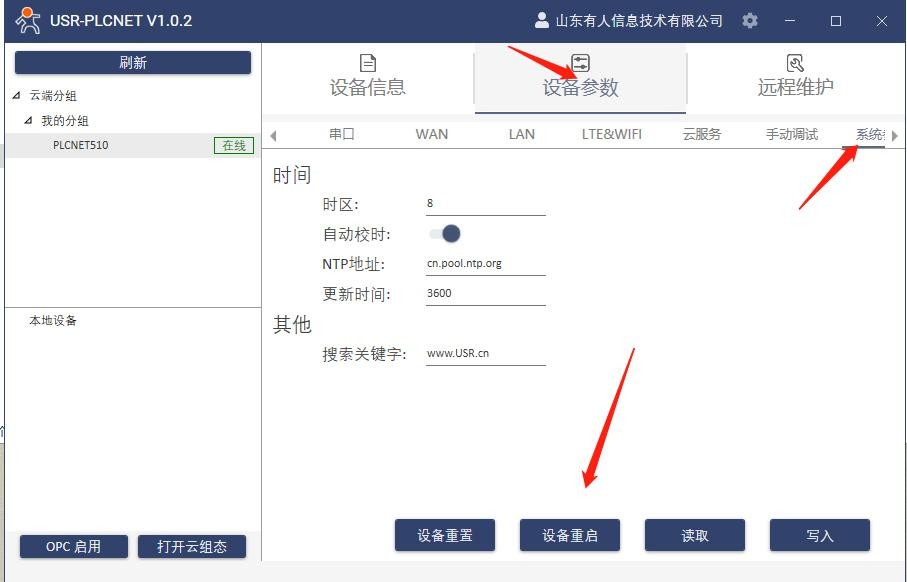

11. 系統參數->設備重啟

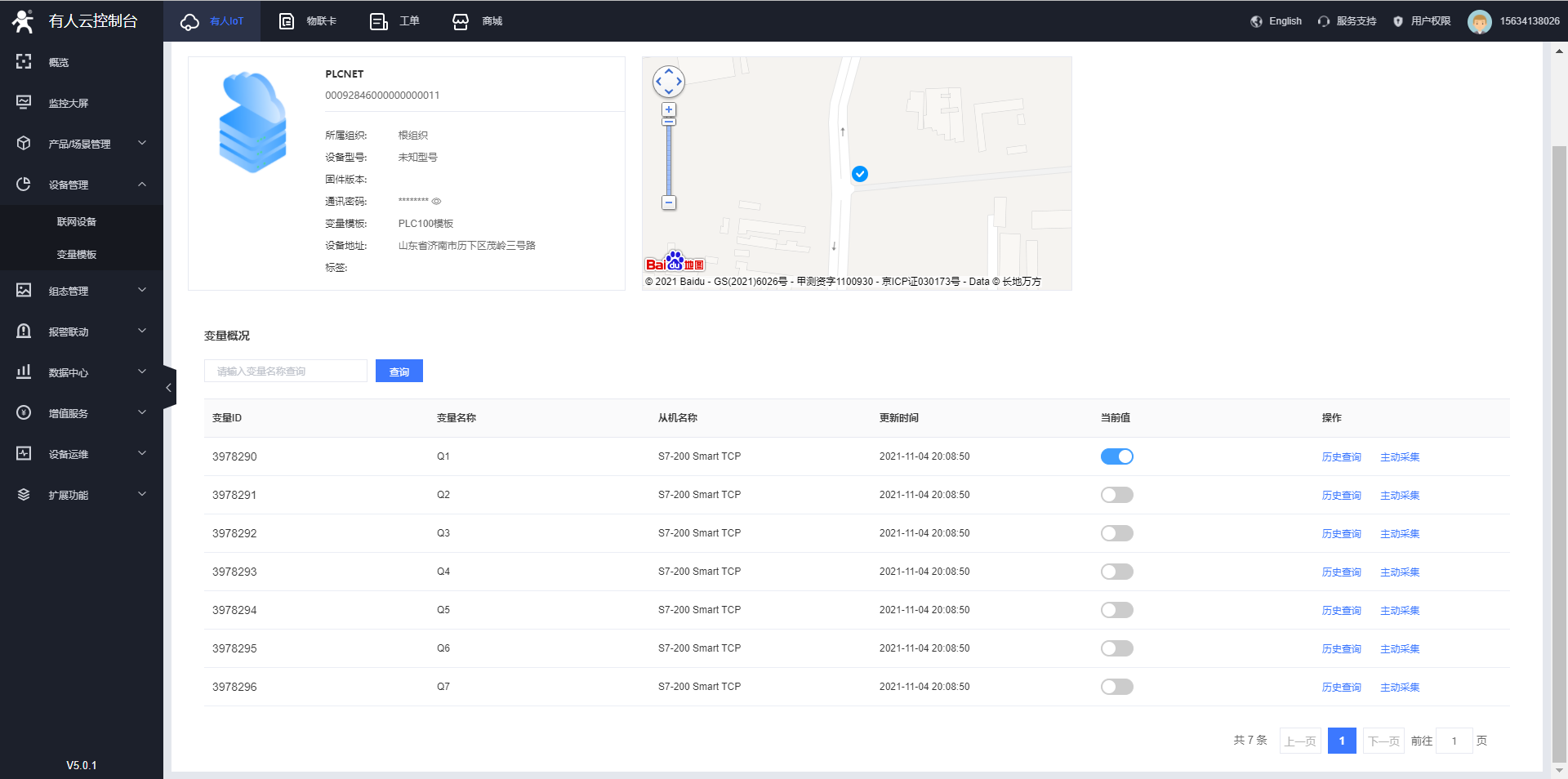

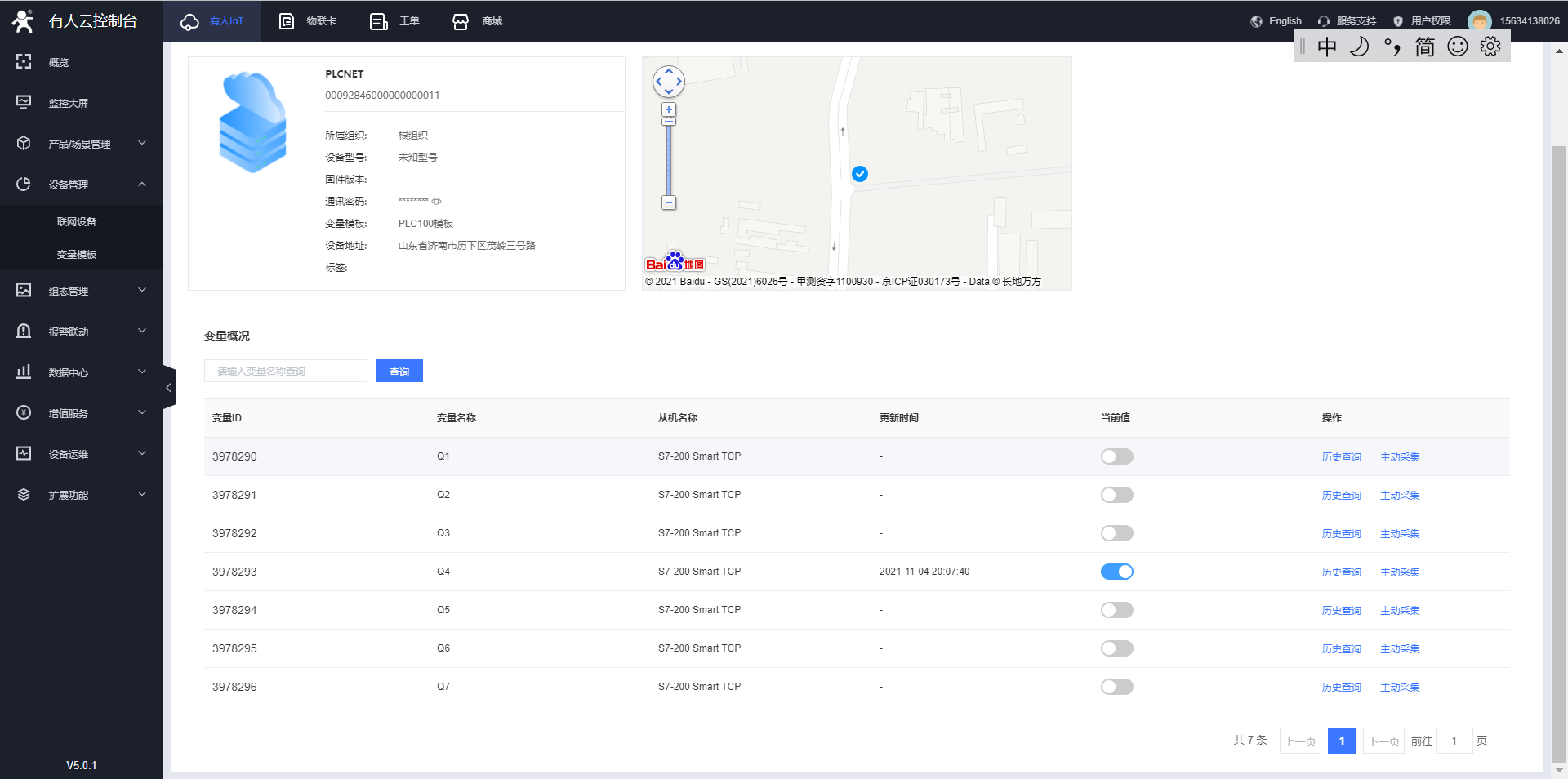

12. 云端數據正常更新

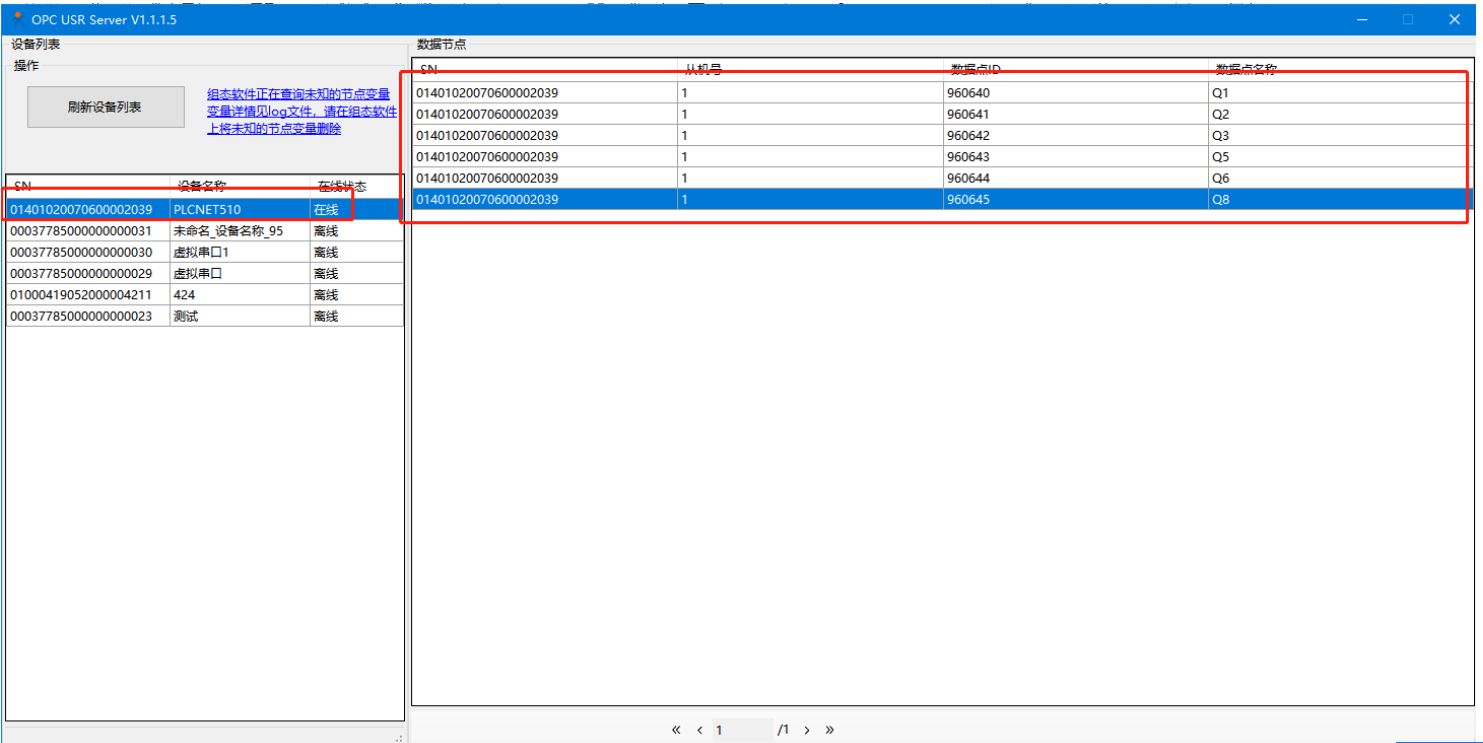

13. 組態王設置，打開OPC軟件，登錄有人云賬號和密碼，OPC軟件同步有人云上PLCNET510的數據點

14.打開組態王軟件，新建工程

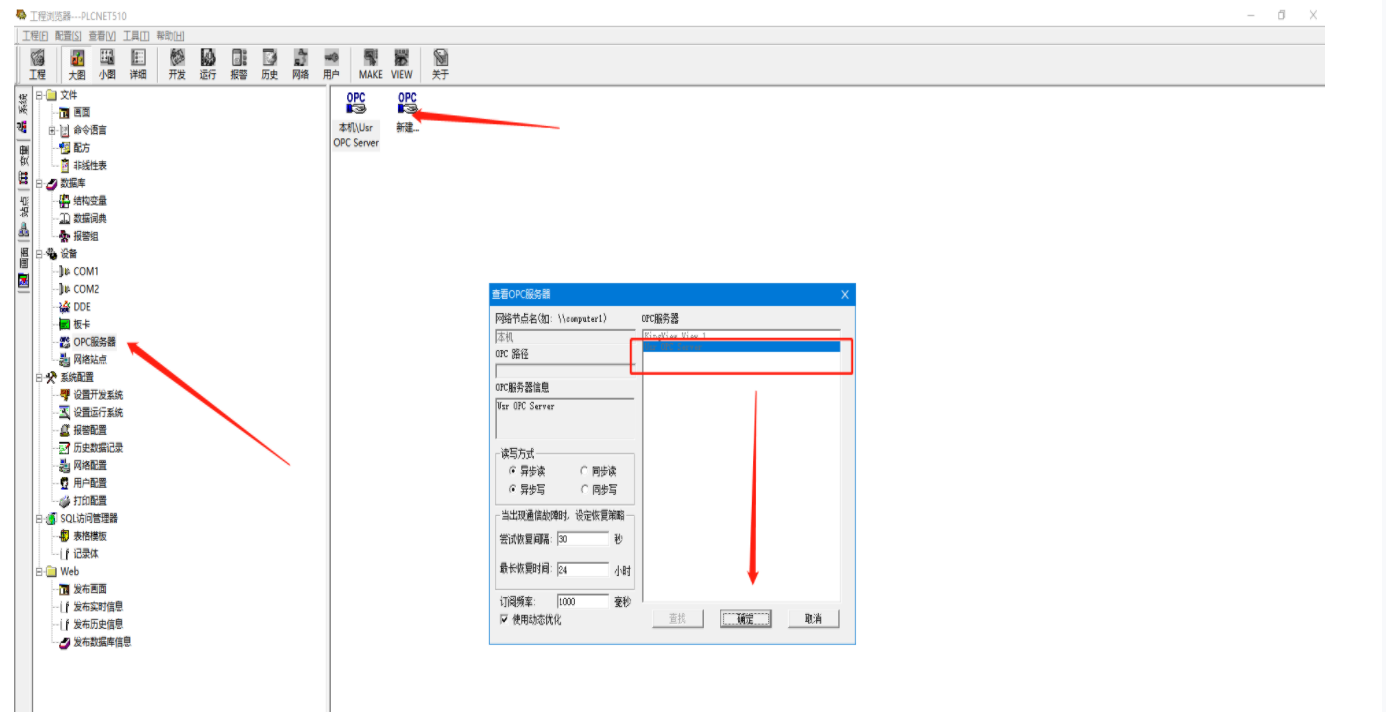

14. 添加OPC服務器→選擇Usr OPC Server

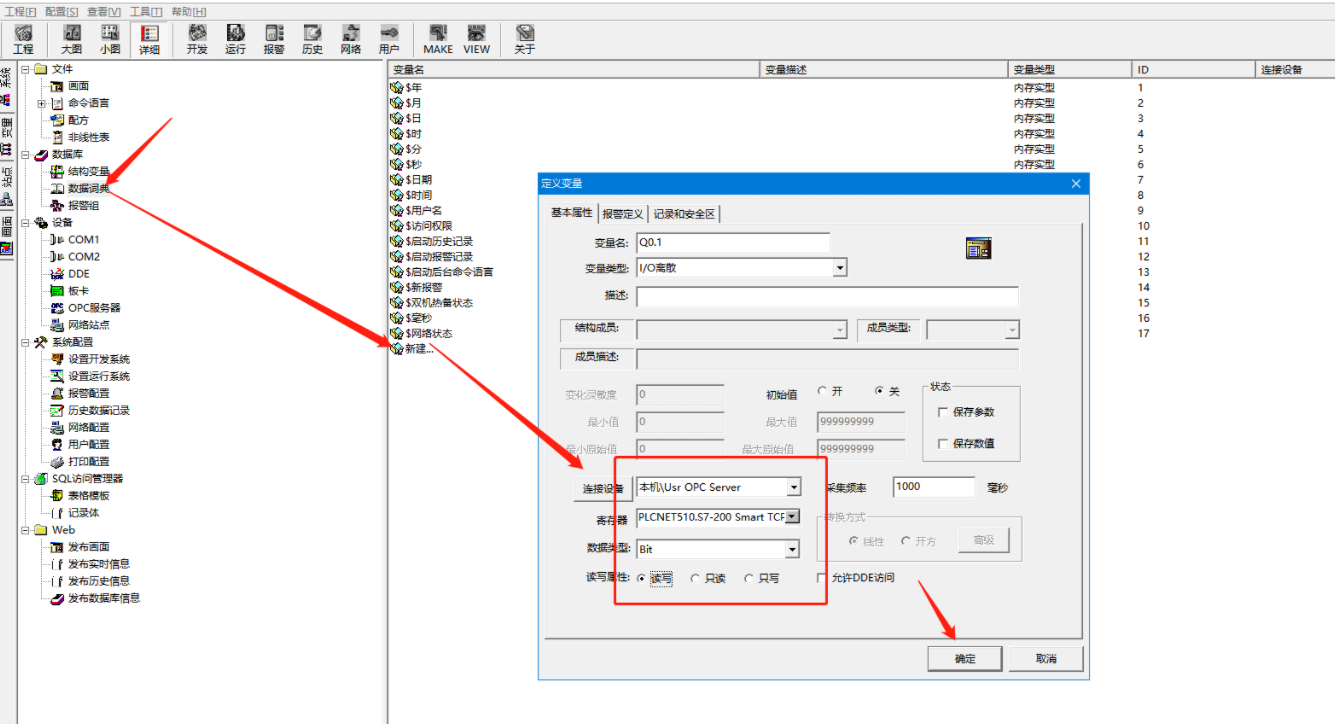

15. 添加數據點，步驟：數據詞典→新建→選擇對應的設備→變量類型→寄存器地址→數據類型→確定，注意：添加時需要雙擊點開設備之后添加設備下面的節點，名稱顯示不開可以拖動滾動條選擇節點。

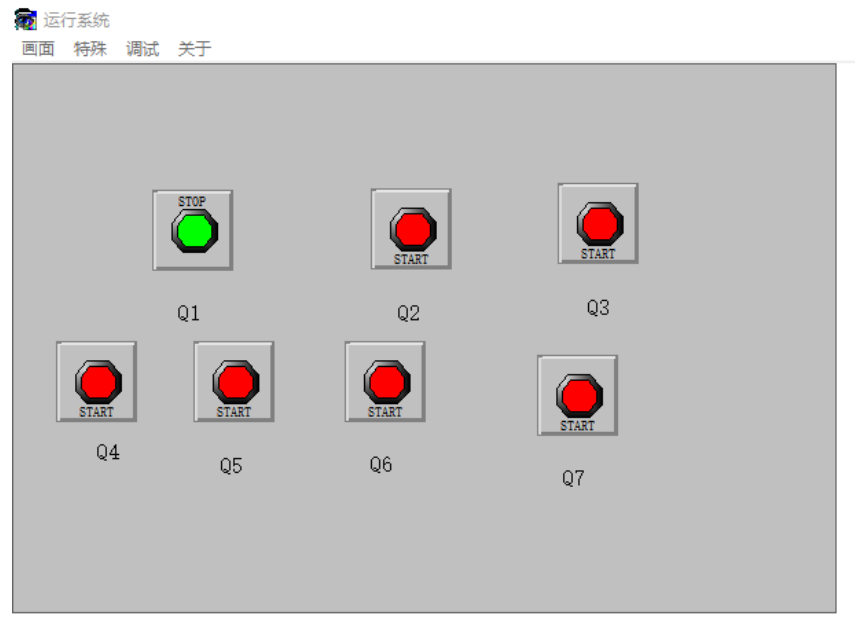

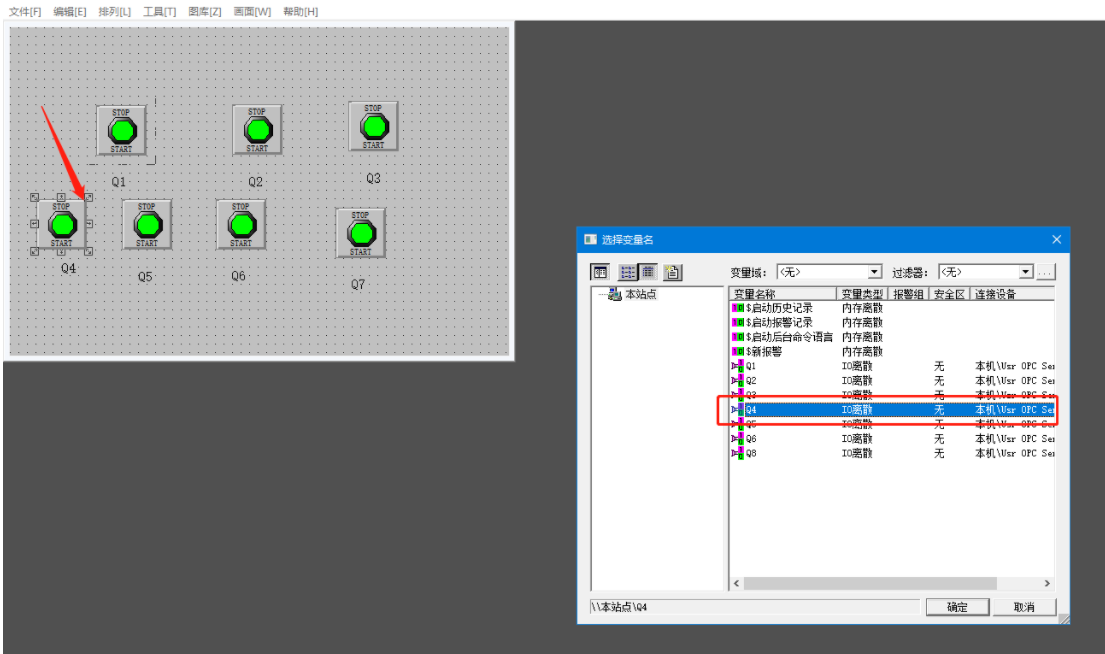

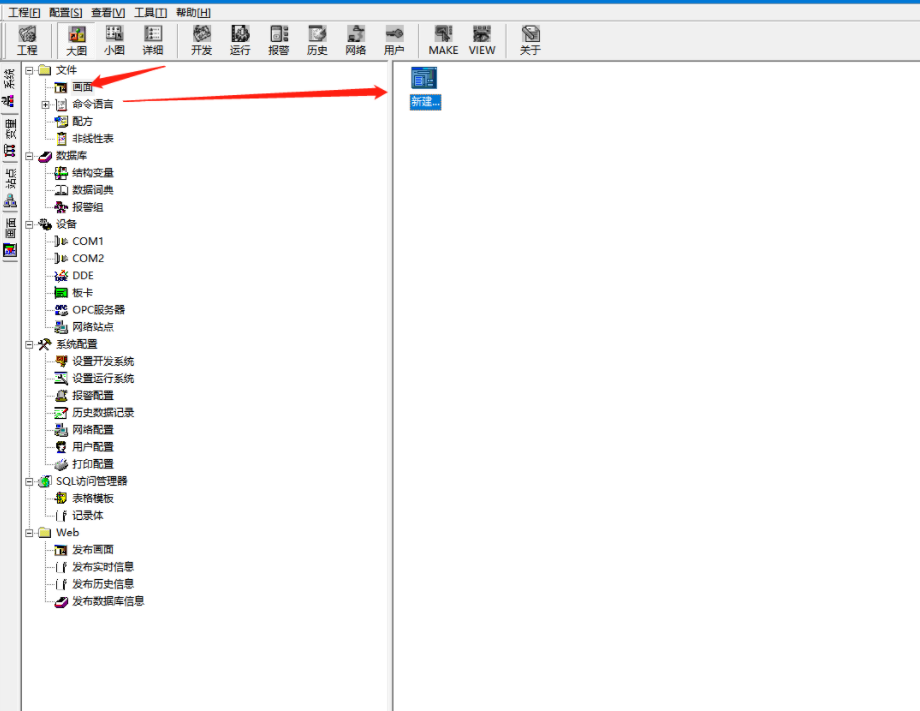

16. 畫面→新建→添加控件→關聯數據點

17. 組態畫布添加節點，添加云端數據節點和普通數據詞典方法相同，選擇需要監控的節點對應到控件上面即可
