WH-L101-L-H20一對多廣播透傳示例

一、資料下載：

1、WH-L101-L-H20點對點協議說明書：http://imbacareer.com.cn/Download/1115.html

2、WH-L101-L-H20 設置軟件：http://imbacareer.com.cn/Download/1134.html

3、WH-L101-L-H20硬件設計手冊：http://imbacareer.com.cn/Download/1116.html

4、WH-L101-L-H20 封裝庫 http://imbacareer.com.cn/Download/1117.html

5、WH-L10X-EVK評估板 http://imbacareer.com.cn/Product/238.html

6、USR-TCP232-TEST串口網絡調試助手：http://imbacareer.com.cn/Product/78.html

二、硬件連接：

1、需要準備的物品：

WH-L101-L-H20 4個模塊

WH-L10X-EVK評估板 4個

LORA天線 4條

USR-RS232 串口線 4條

12V電源適配器 4個

電腦 1臺

2、硬件連接：

本次透傳數據測試，模塊用有人的評估板。

第一步：將4個WH-L101-L-H20焊接到3個WH-L10X-EVK評估板上，接好LORA天線。

第二步：將4個WH-L101-L-H20底板 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。

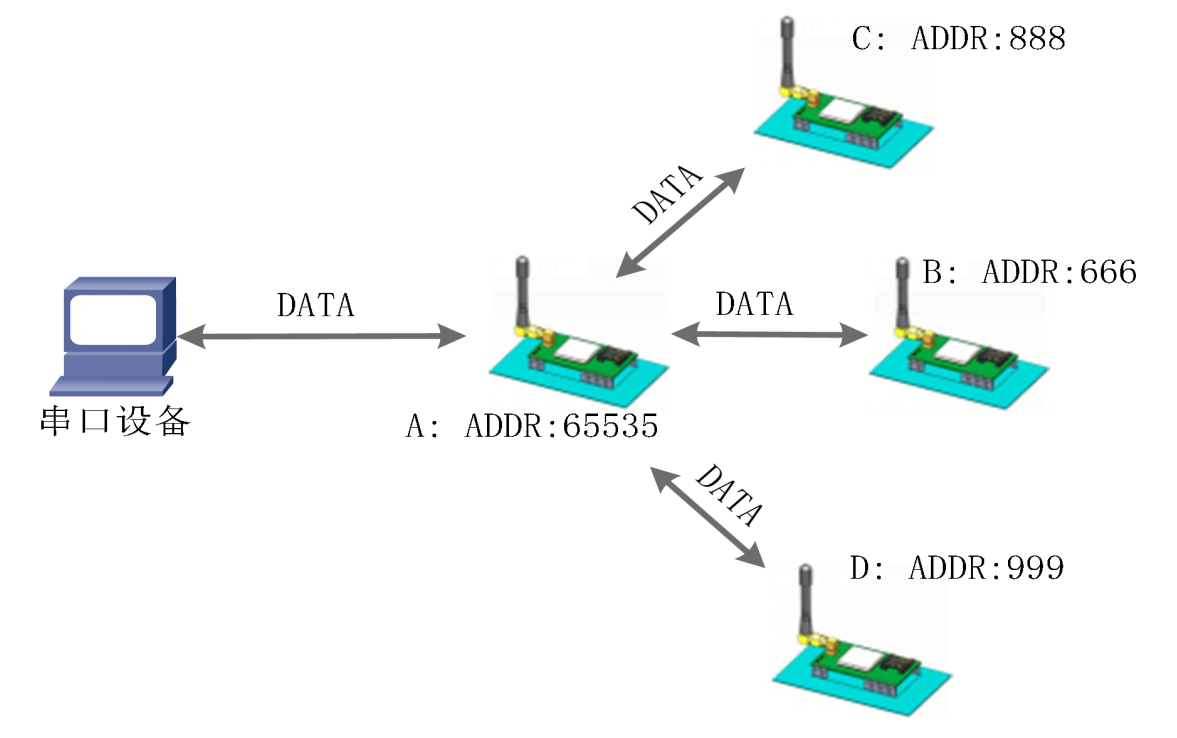

連接框圖如下：
當模塊的地址為 65535 時，此模塊可以和其他同速率、同信道、同組號的模塊進行廣播發送和廣播接收。如圖示將 A 模塊的地址設 置為 65535，此時 A 模塊發出的數據其他 3 個模塊均可接收，同時其他三個模塊發出的數據 A 模塊也能接收。

三、準備工作：

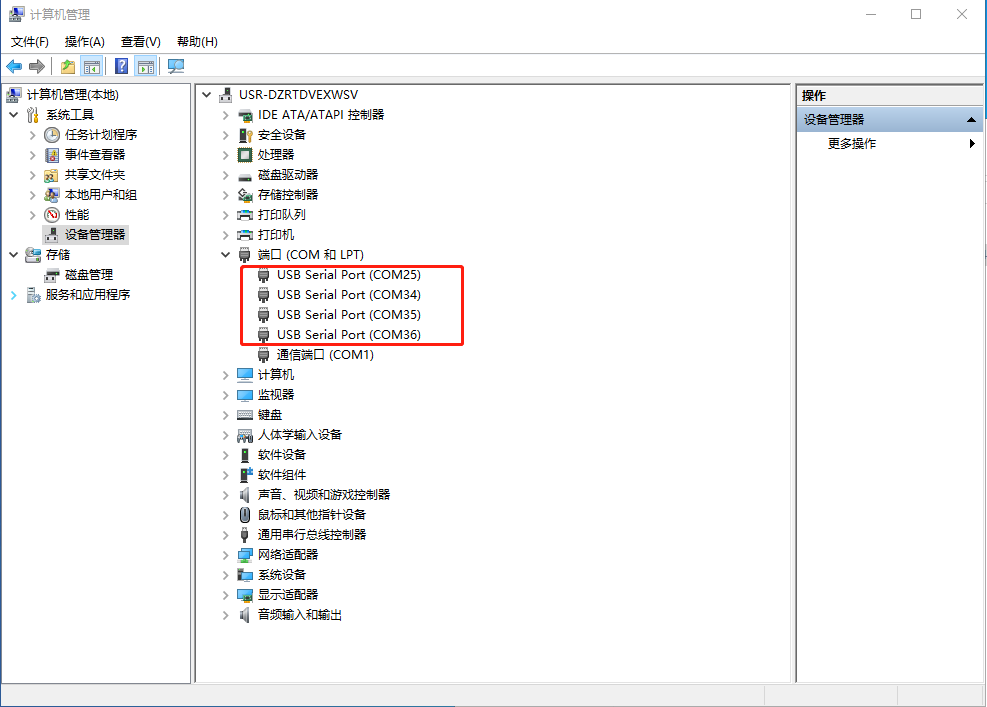

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接4個WH-L101-L-H20的USB-RS232串口線COM口號。

四、WH-L101-L-H20參數設置：

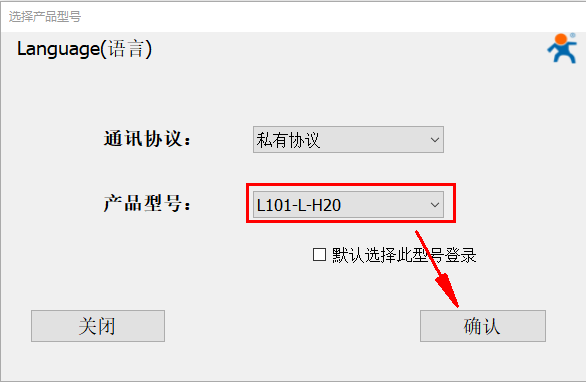

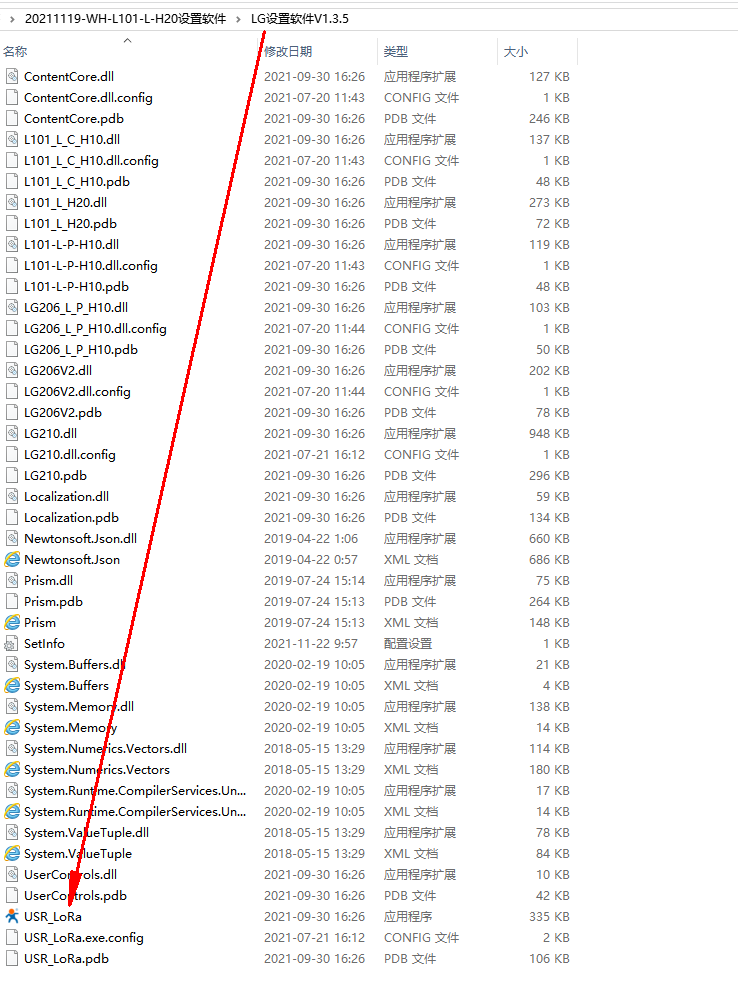

電腦打開WH-L101-L-H20的設置軟件，型號選擇L101-L-H20。

1、第1個WH-L101-L-H20 A參數設置：

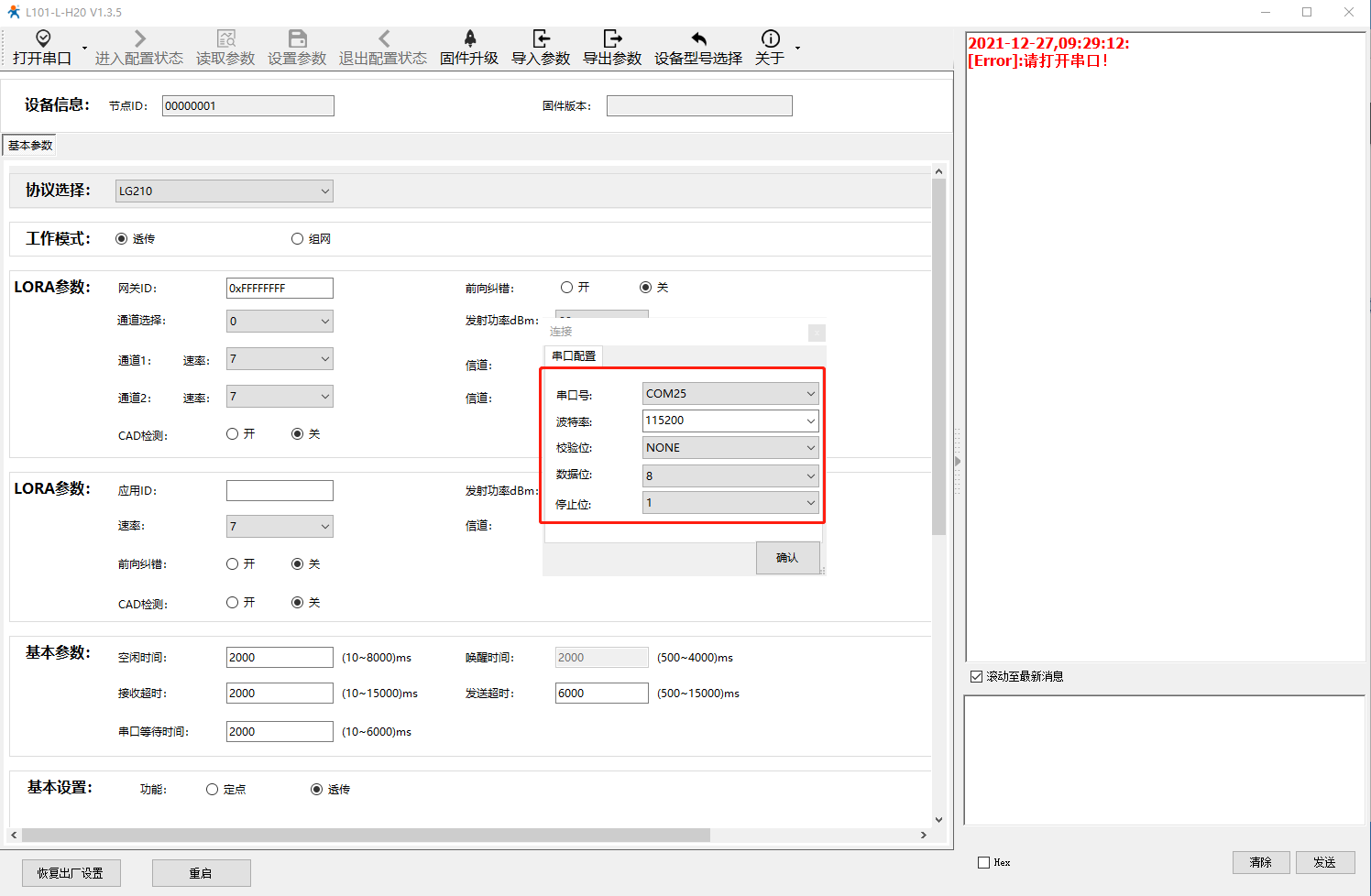

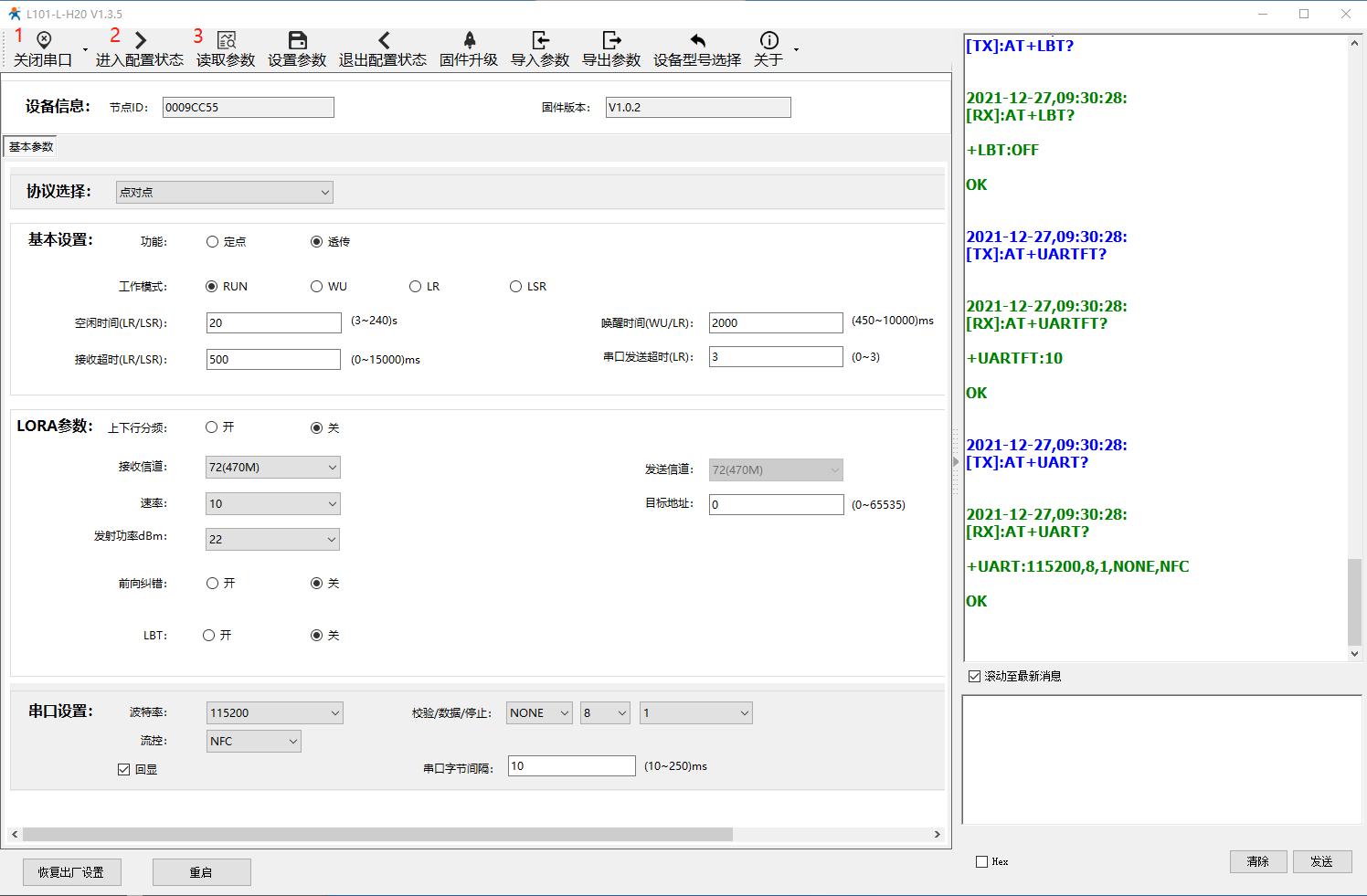

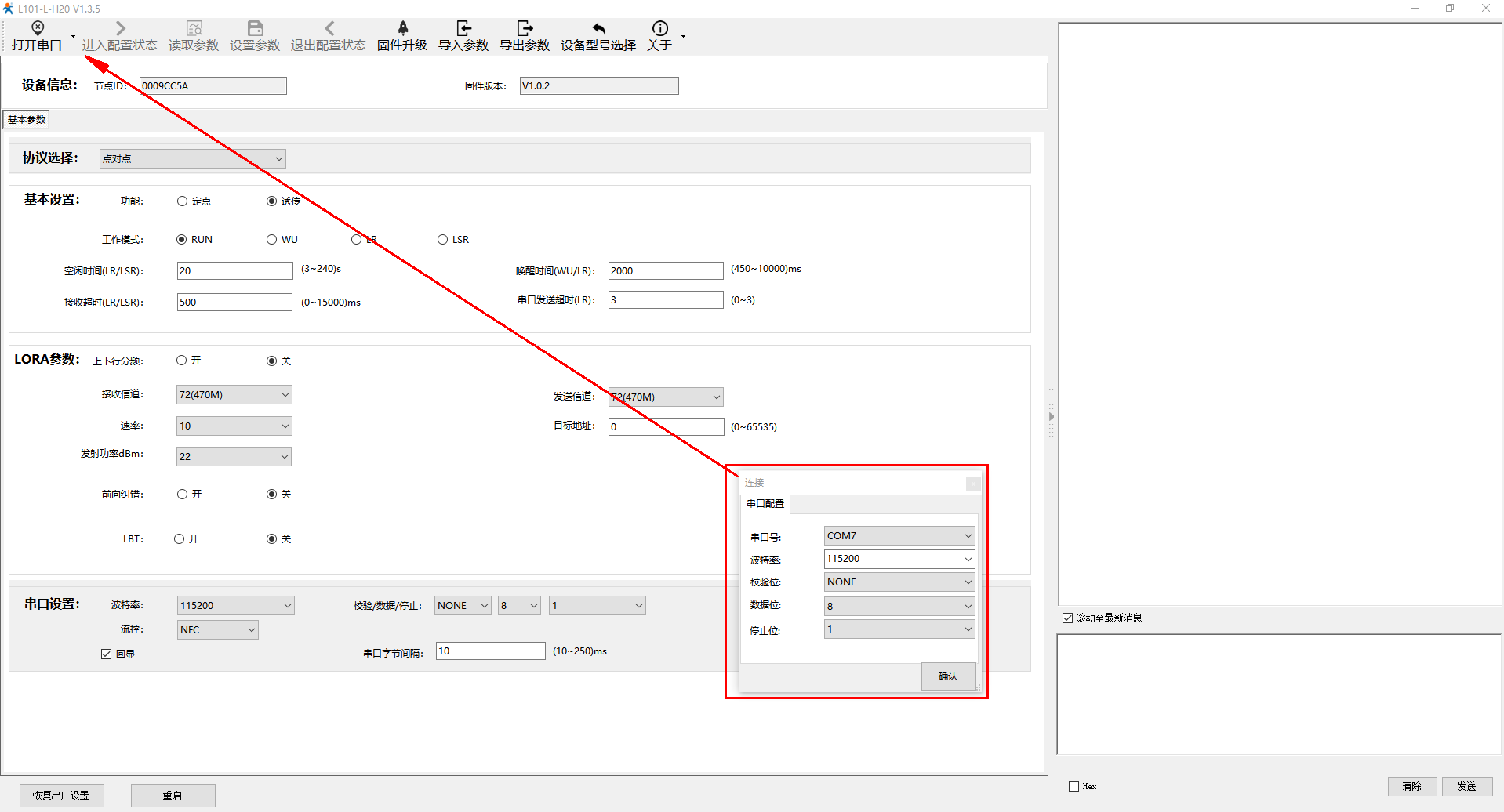

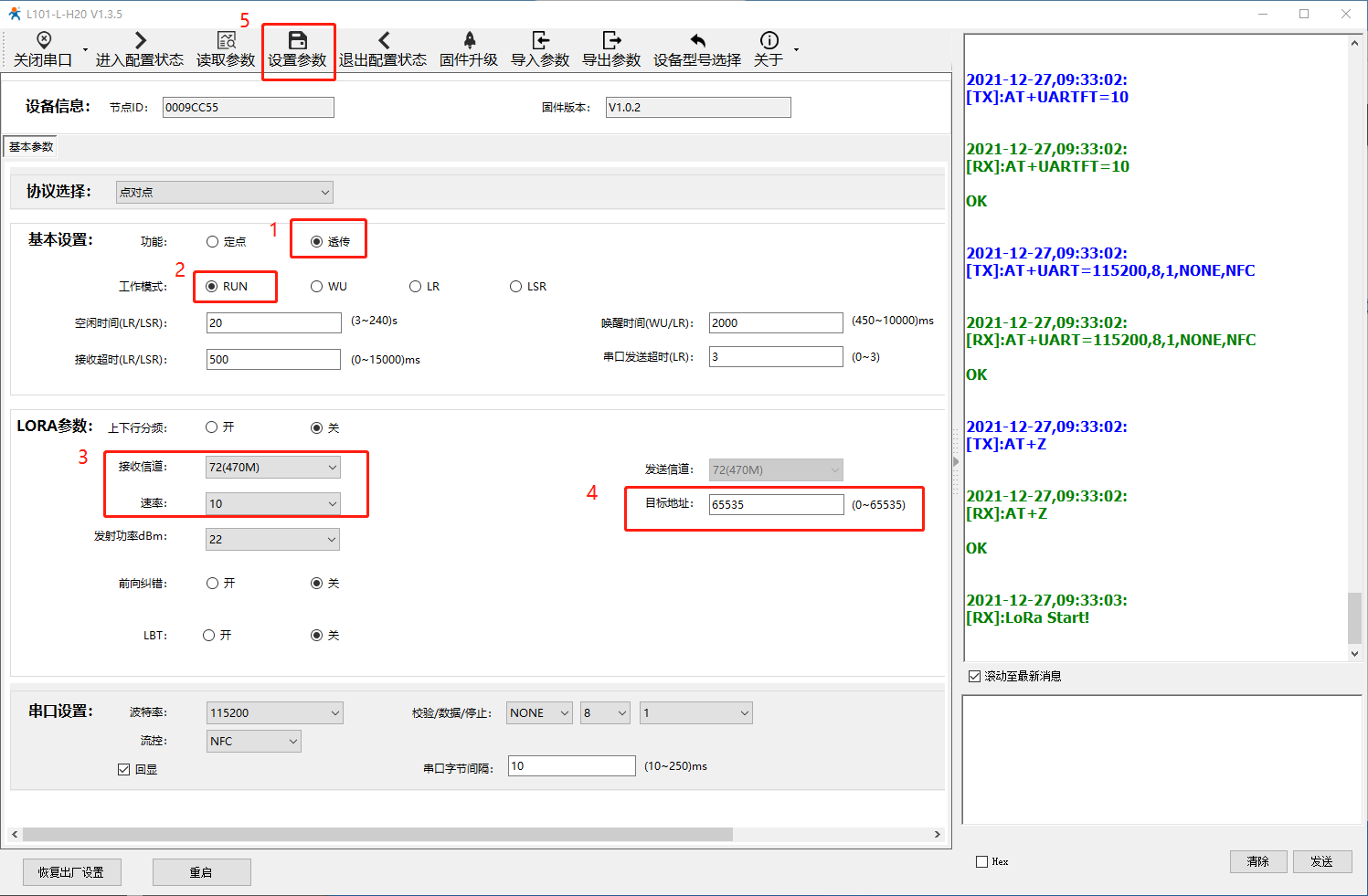

上電第一次，默認串口參數波特率115200、無數據位、數據位8、停止位1，打開對應101的COM口，點擊進入配置狀態，讀取參數。然后設置透傳功能，信道72，速率10，目標地址65535。最后點擊設置參數。

2、第2、3、4個WH-L101-L-H20參數設置：

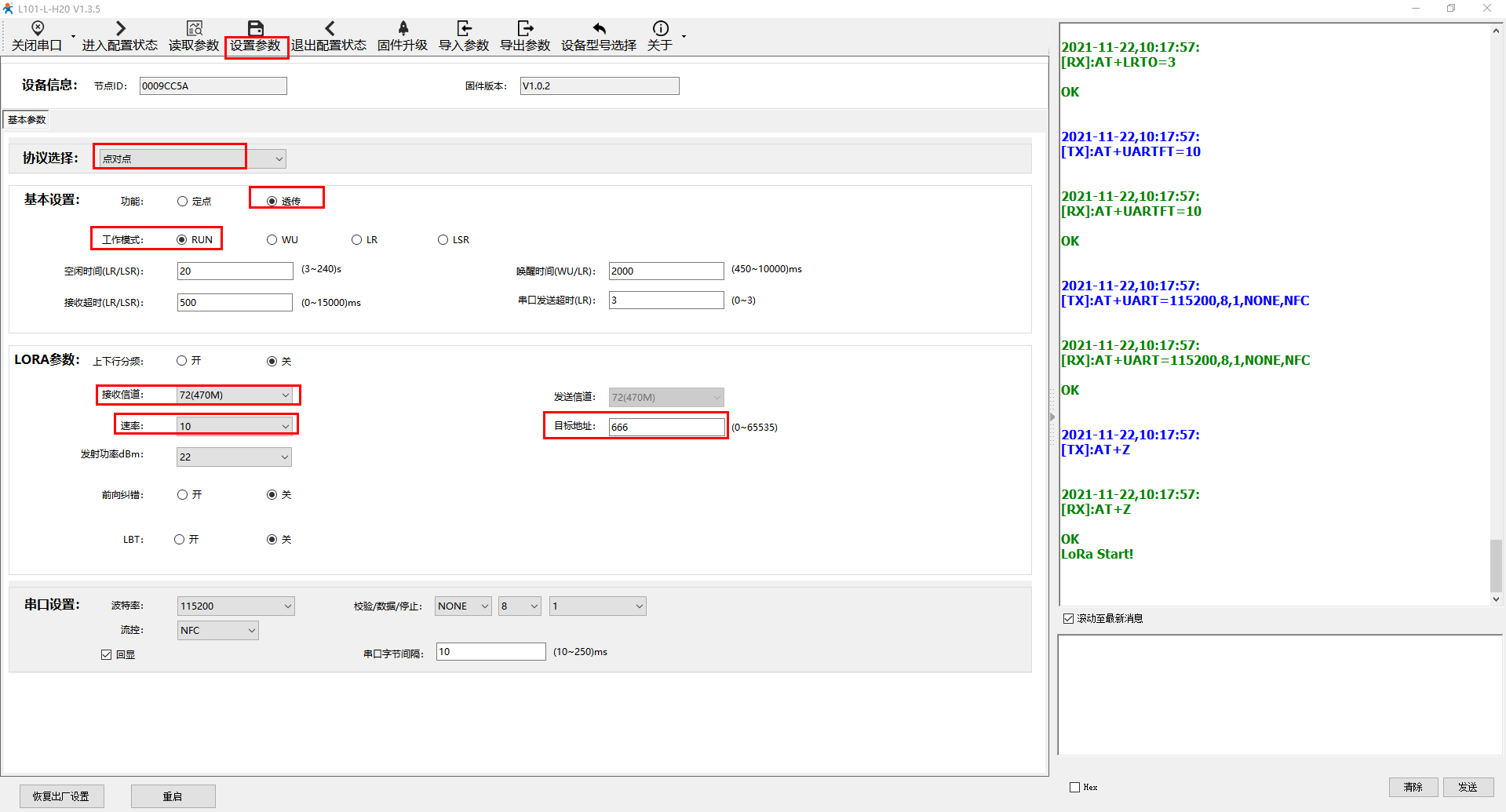

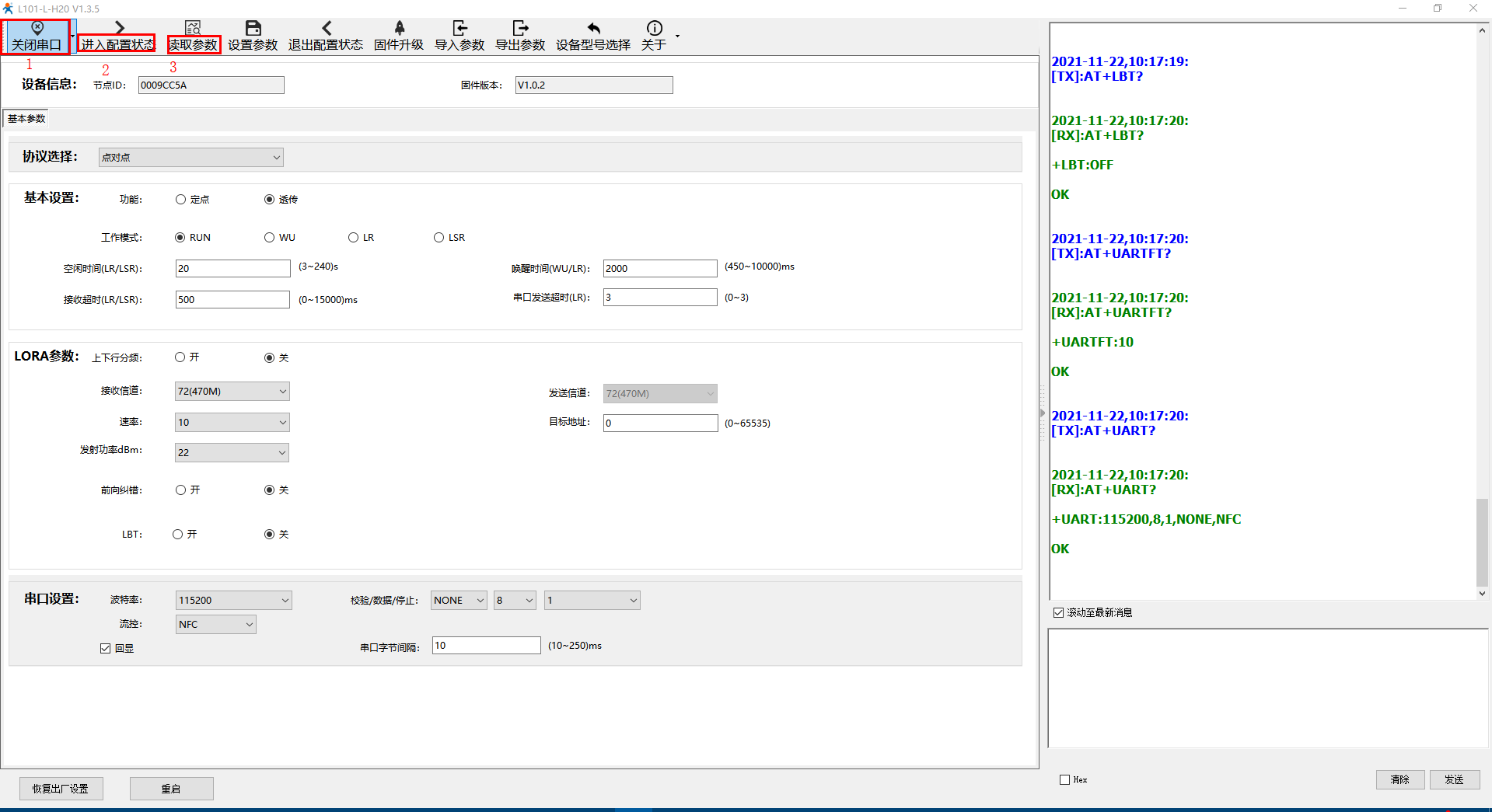

參考A模塊的配置方式配置B\C\D模塊， 使用默認串口參數打開對應101 的COM串口，點擊進入配置狀態，讀取參數。然后設置透傳功能，信道72，速率10，分別將B、C、D 模塊的目標地址666、888、999。最后點擊設置參數。

五、透傳數據測試:

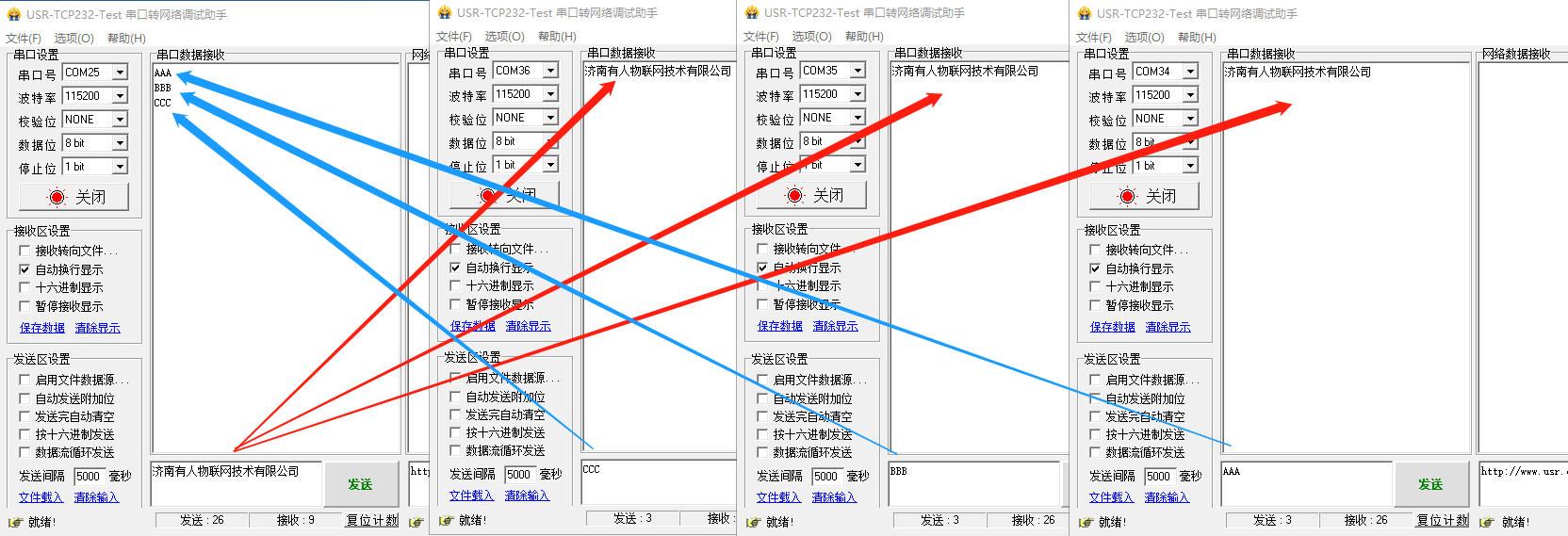

電腦打開4個USR-TCP232-TEST串口軟件，打開對應4個WH-L101-L-H20的USB-RS232串口線COM口號，A號WH-L101-L-H20發送數據，另一個3個WH-L101-L-H20均可接收數據。B/C/D模塊發送數據，只有A模塊可以接收到。
