WH-L101-L-H20和USR-LG210組網模式組網透傳固定ID示例

一、資料下載：

1、WH-L101-L-H20網關協議說明書：http://imbacareer.com.cn/Download/1114.html

2、WH-L101-L-H20 設置軟件：lora模塊的設置軟件-下載中心-濟南有人物聯網技術有限公司官網 (usr.cn)

3、WH-L101-L-H20硬件設計手冊：http://imbacareer.com.cn/Download/1116.html

4、WH-L101-L-H20 封裝庫 http://imbacareer.com.cn/Download/1117.html

5、WH-L10X-EVK評估板 http://imbacareer.com.cn/Product/238.html

6、USR-TCP232-TEST串口網絡調試助手：http://imbacareer.com.cn/Product/78.html

7、USR-LG210-L說明書：http://imbacareer.com.cn/Download/398.html

8、USR-LG210-L 設置軟件：http://imbacareer.com.cn/Download/953.html

二、硬件連接：

1、需要準備的物品：

WH-L101-L-H20 1個模塊

WH-L10X-EVK評估板 1個

USR-LG210 1個

USR-RS232 串口線 2條

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接：

本次透傳數據測試，模塊用有人的評估板。

第一步：將1個WH-L101-L-H20焊接到1個WH-L10X-EVK評估板上，接好LORA天線。

第二步：WH-L101-L-H20底板 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。USR-LG210的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。

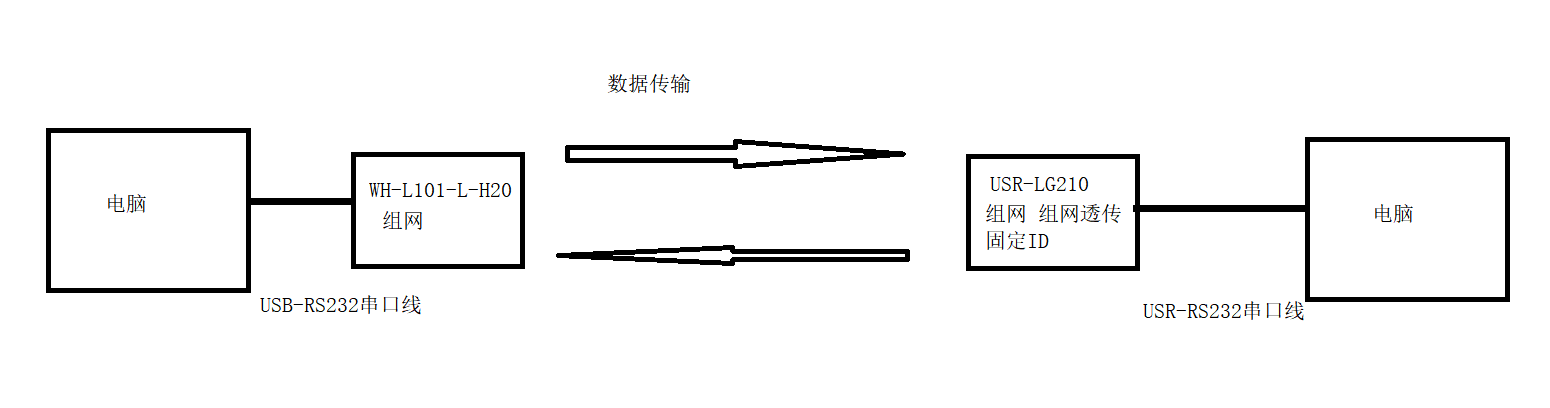

連接框圖如下：

三、準備工作：

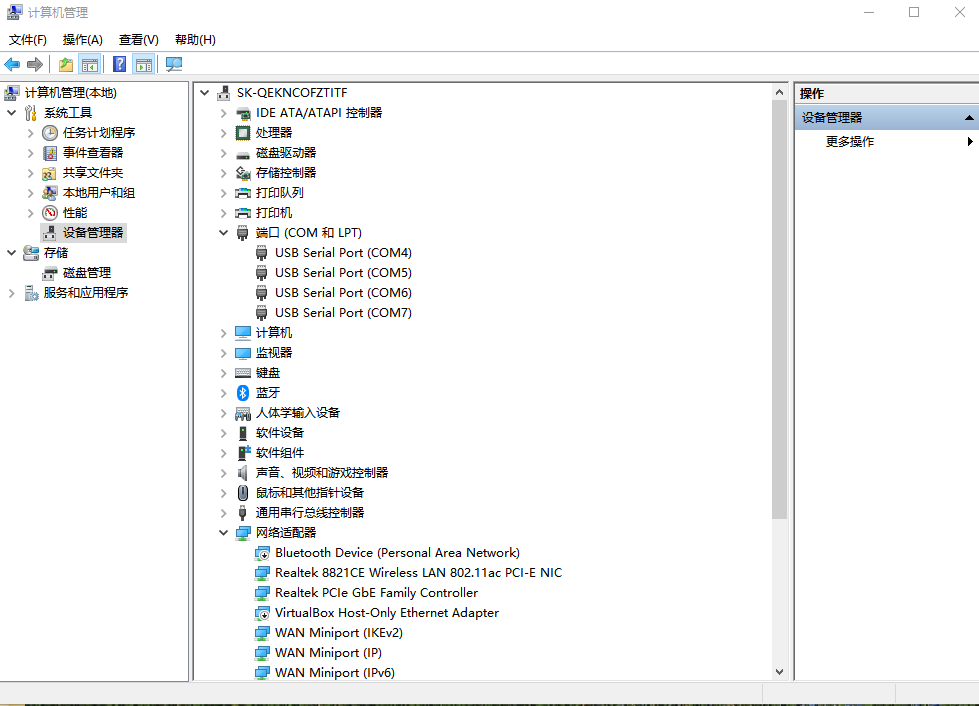

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-L101-L-H20和USR-LG210的USB-RS232串口線COM口號。

四、USR-LG210參數設置：

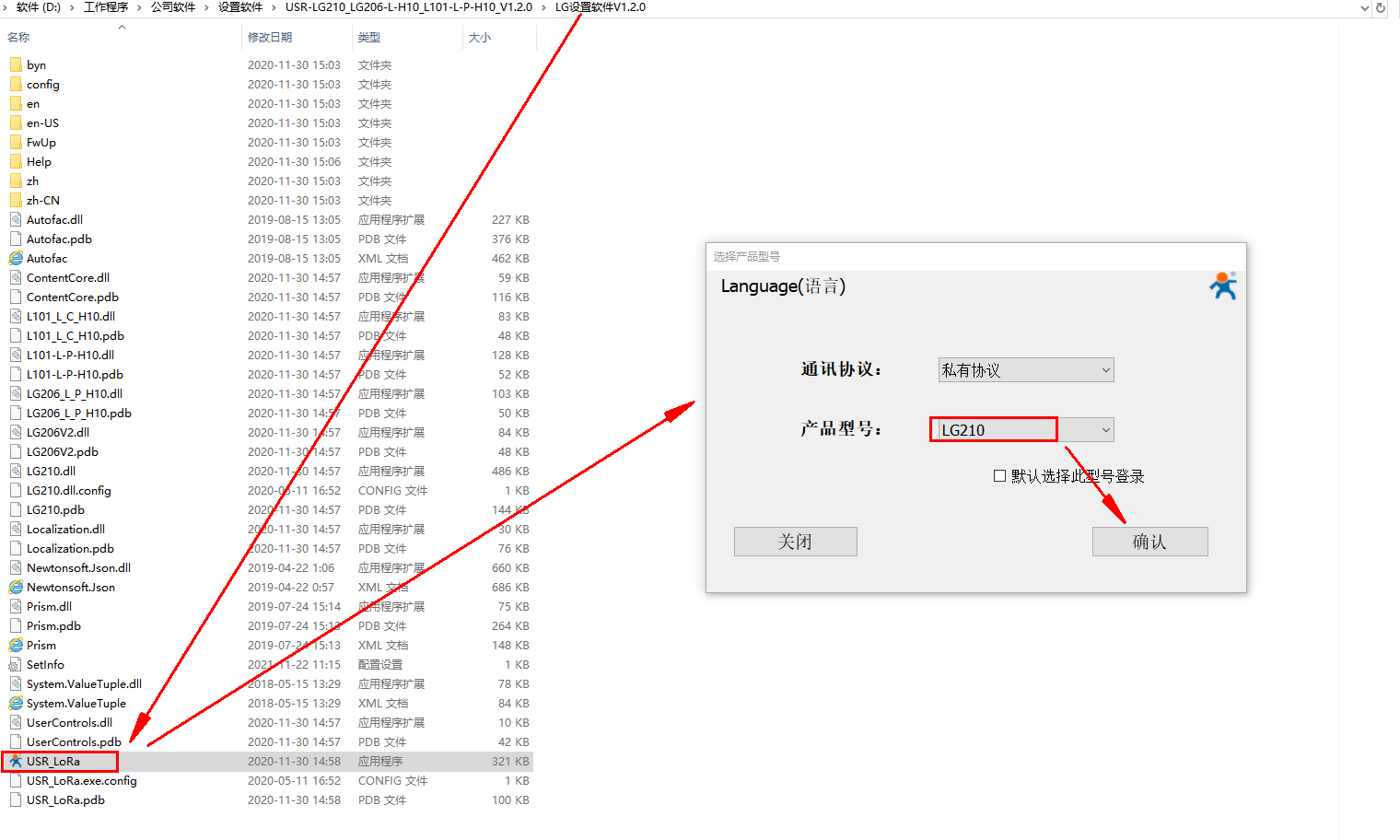

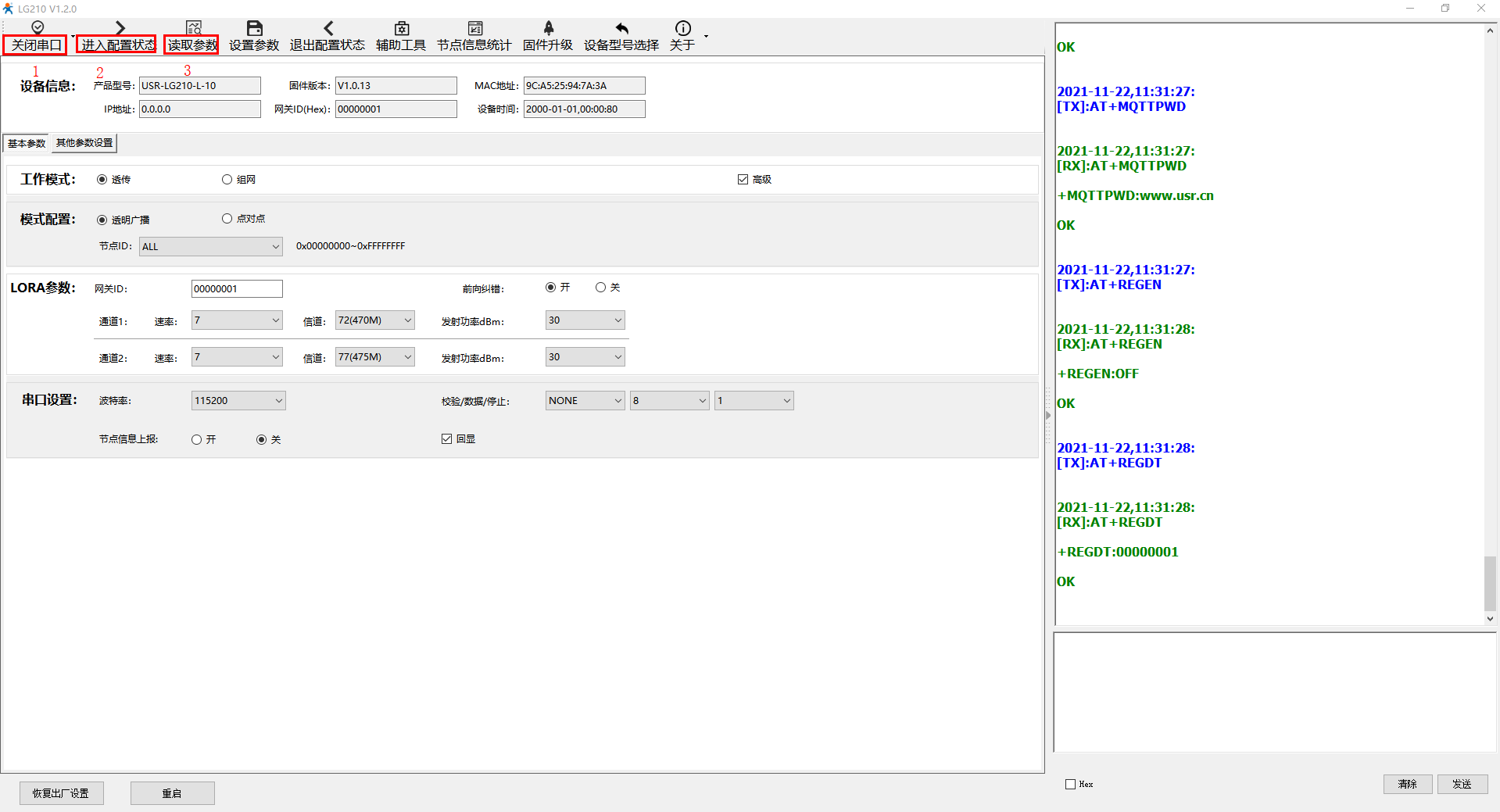

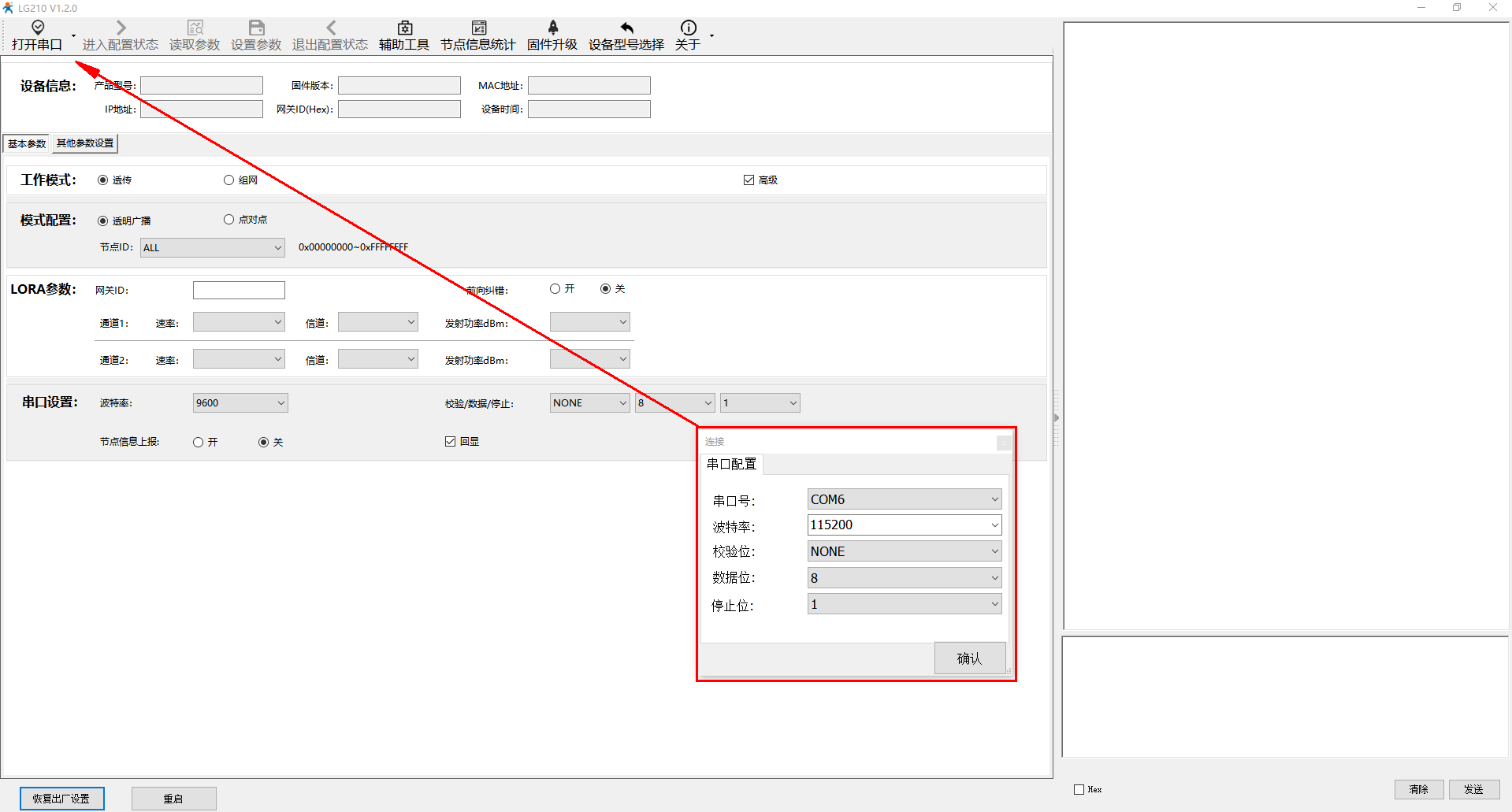

1、電腦打開USR-LG210的設置軟件，打開串口，點擊進入配置狀態，讀取參數。

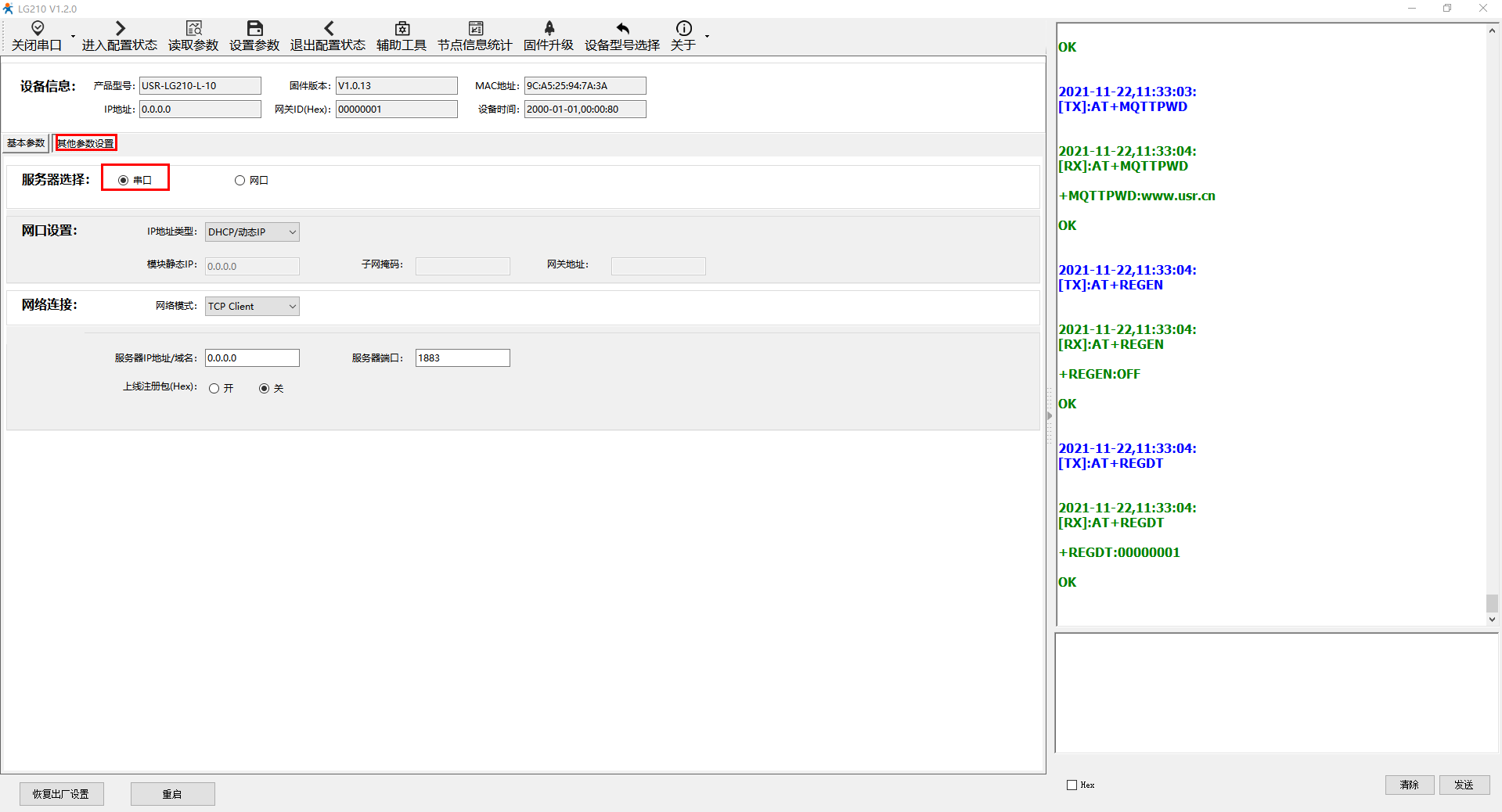

2、其他參數設置，選擇串口。

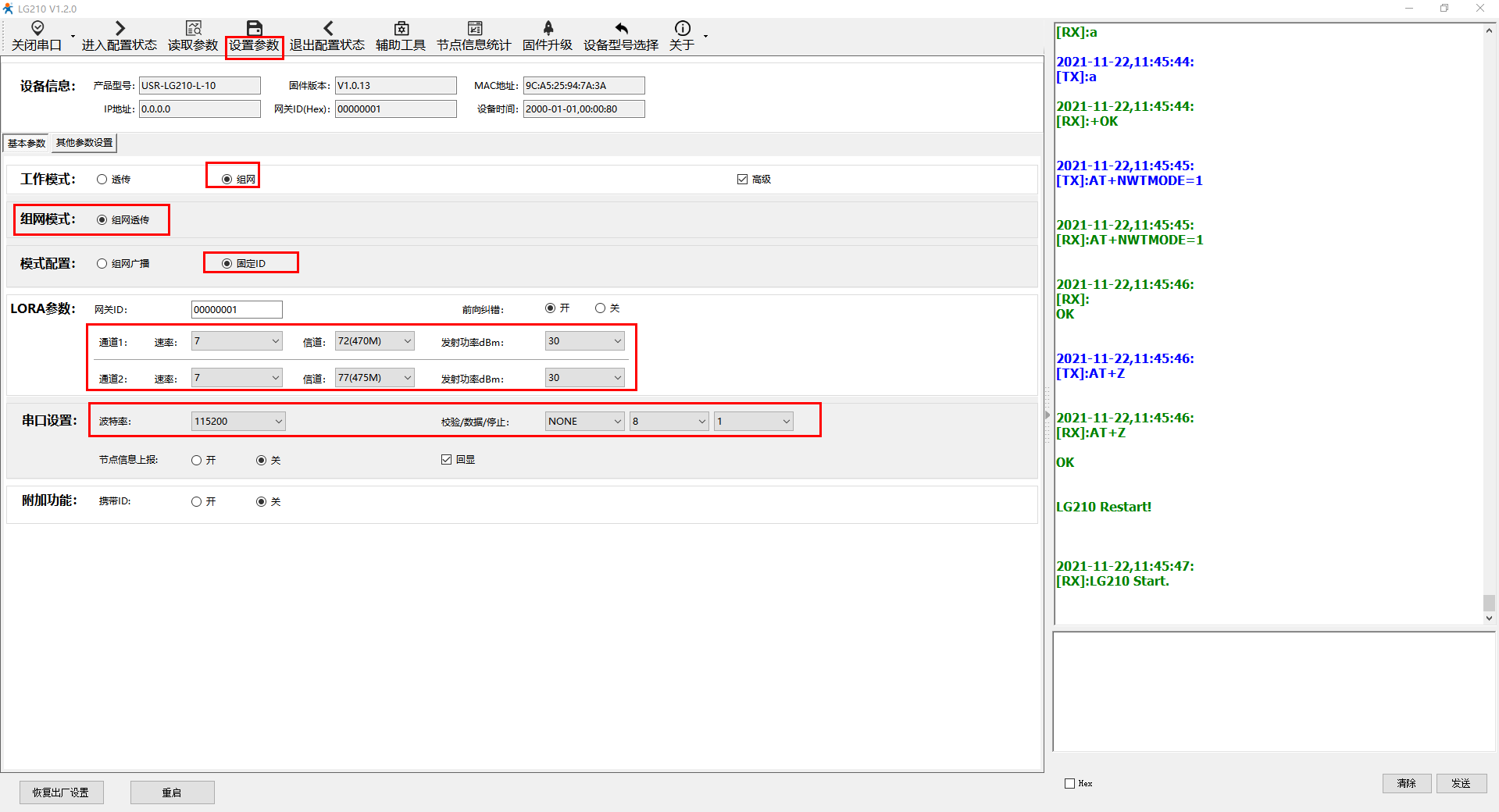

3、設置參數;

工作模式：組網

組網模式：組網透傳

模式配置：固定ID

網關ID：00000001

通道1：速率7信道72，通道2：速率7信道77

串口設置默認。

最后點擊設置參數。

五、WH-L101-L-H20參數設置：

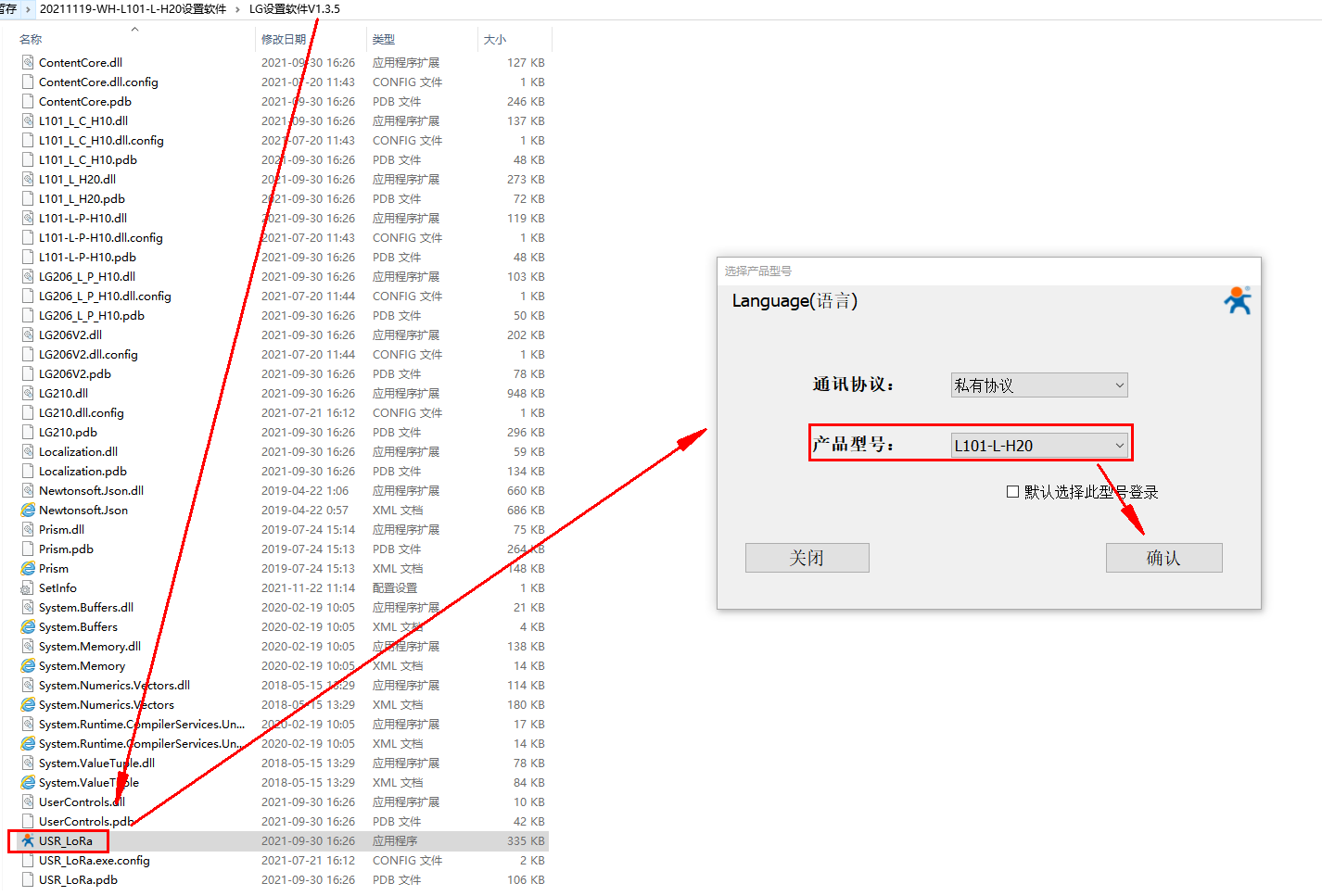

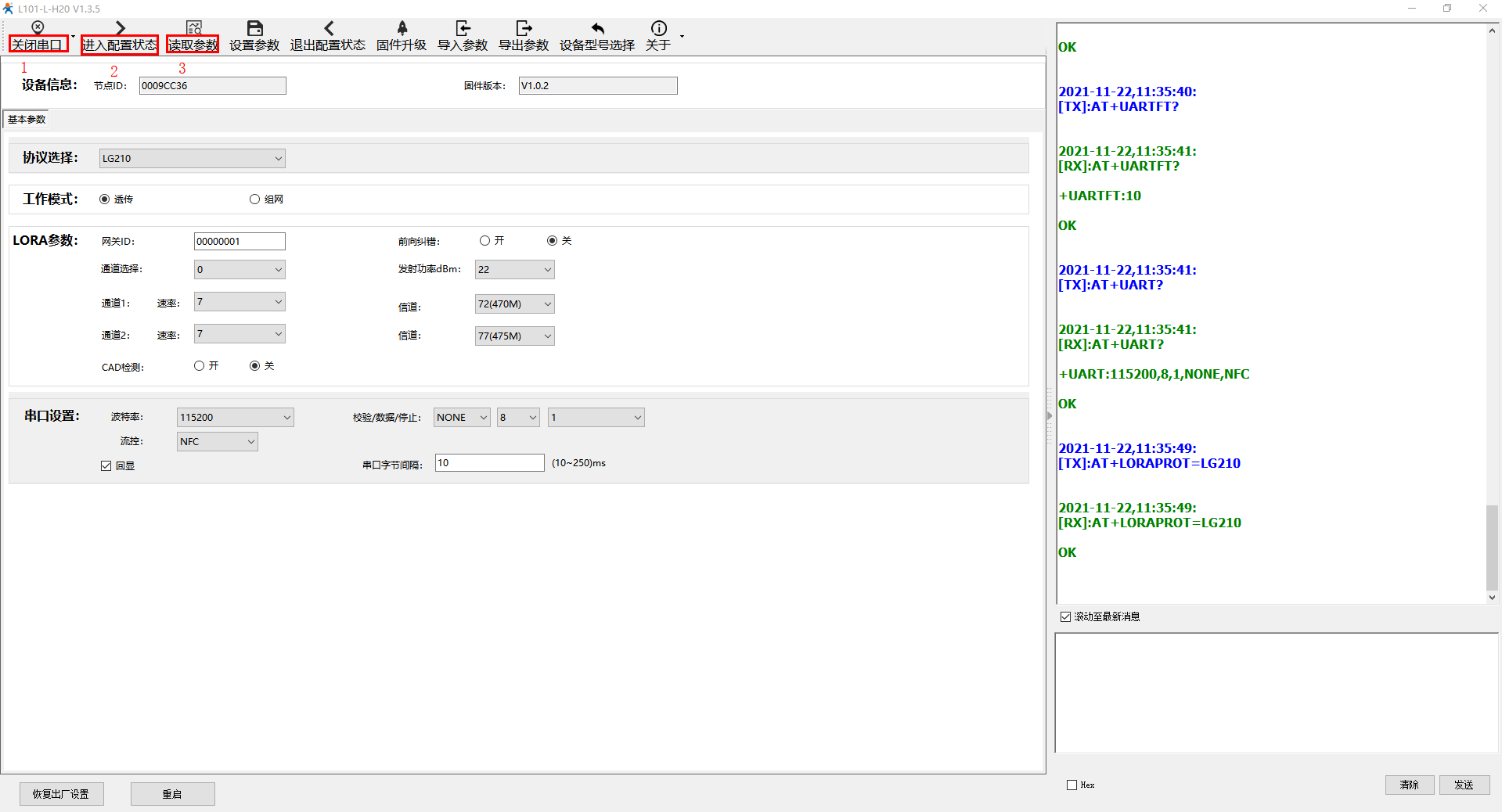

1、電腦打開WH-L101-L-H20的設置軟件，型號選擇L101-L-H20。

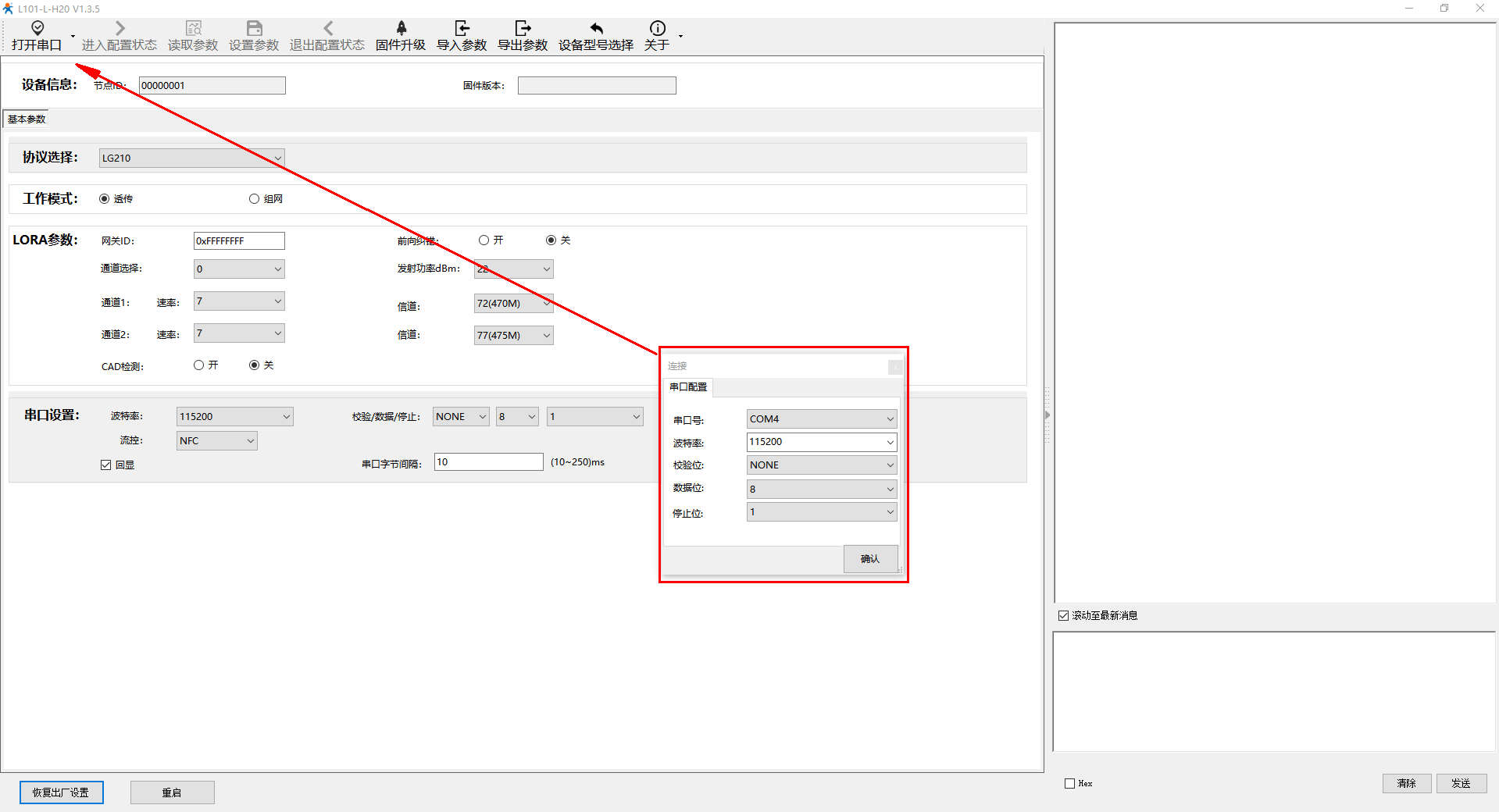

2、用默認串口參數打開串口COM4，點擊進入配置狀態，讀取參數。

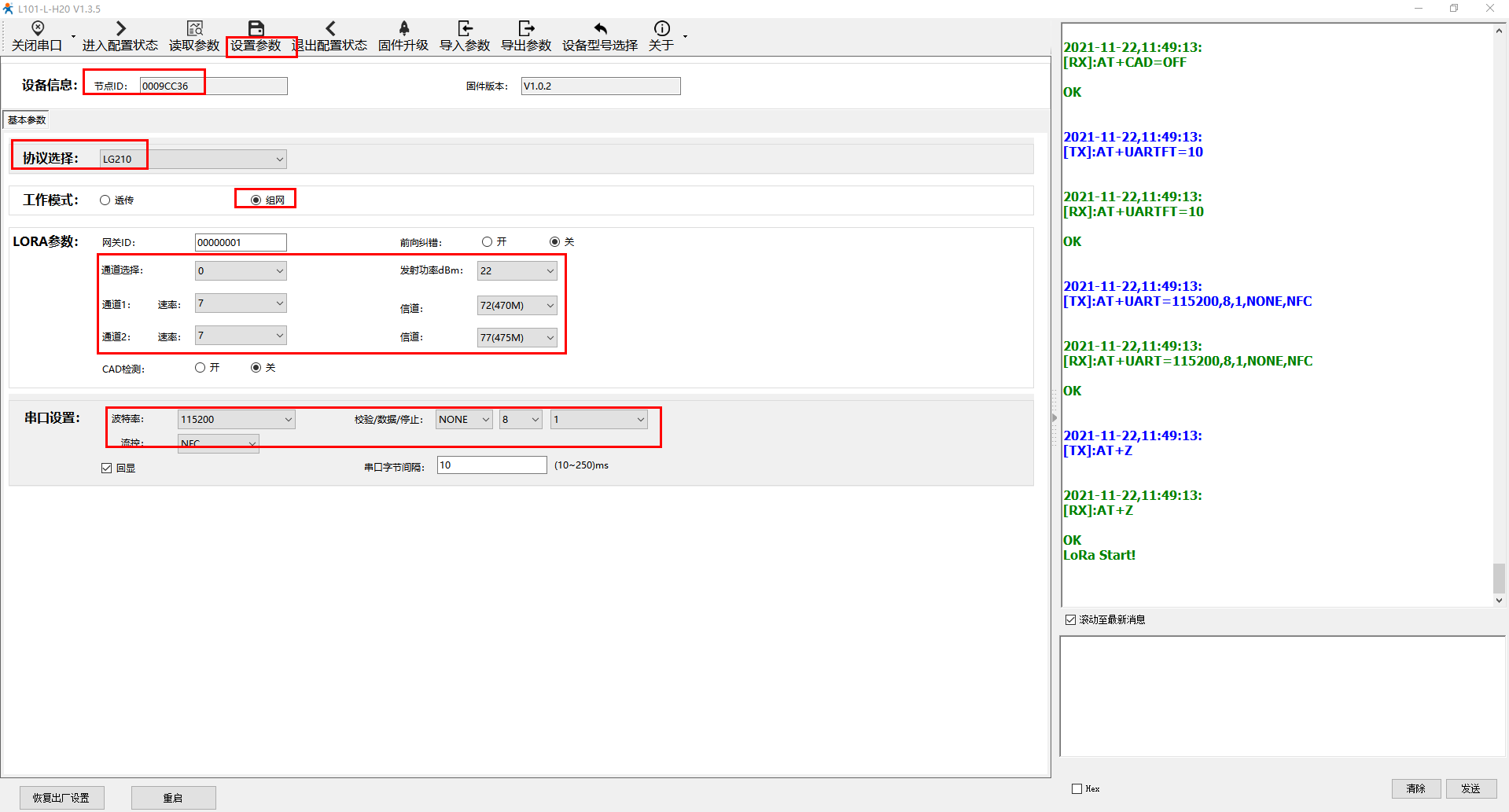

3、設置參數：

協議選擇：LG210

工作模式：組網

網關ID：00000001

通道選擇：0

通道1：速率7信道72，通道2：速率7信道77

串口設置默認

最后點擊設置參數。

六、透傳數據測試:

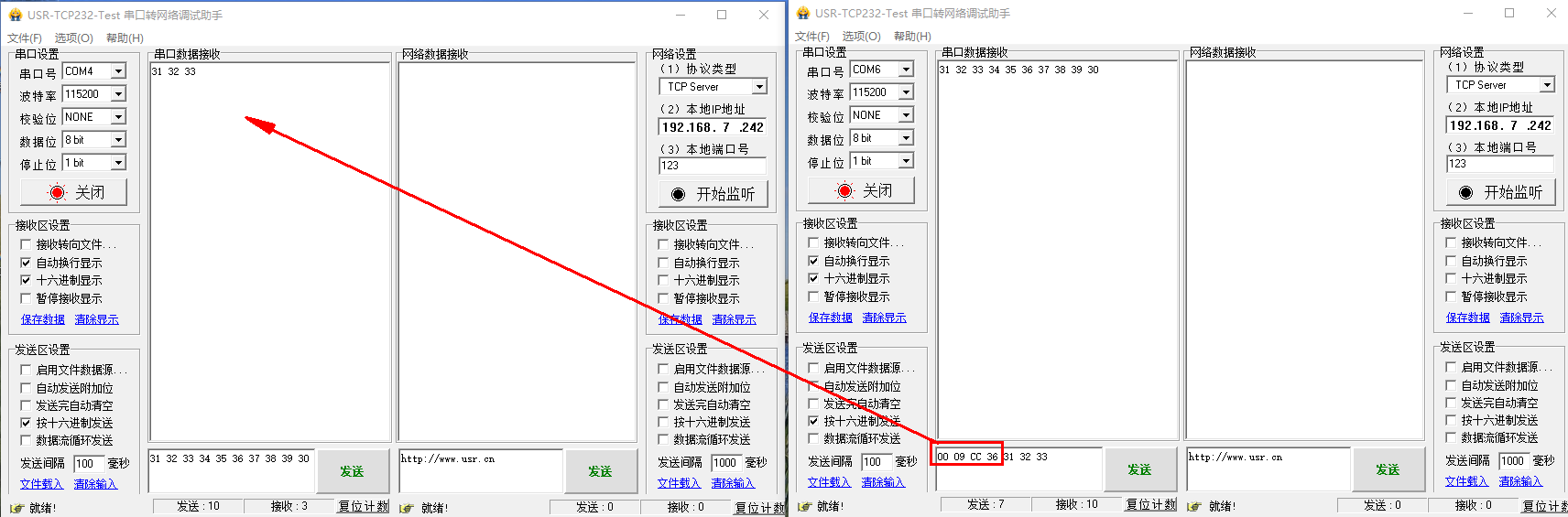

電腦打開2個USR-TCP232-TEST串口軟件，打開對應WH-L101-L-H20和USR-LG210的USB-RS232串口線COM口號，USR-LG210串口發送十六進制數據，數據前面帶節點ID，WH-L101-L-H20串口接收十六進制數據。這樣USR-LG210可以指定向WH-L101-L-H20發送數據。
