USR-W610 modbus TCP對接組態王

1. 資料下載：

W610軟件設計手冊：http://imbacareer.com.cn/Download/577.html

串口網絡二合一調試助手：http://imbacareer.com.cn/Download/27.html

AT指令軟件：http://imbacareer.com.cn/Download/91.html

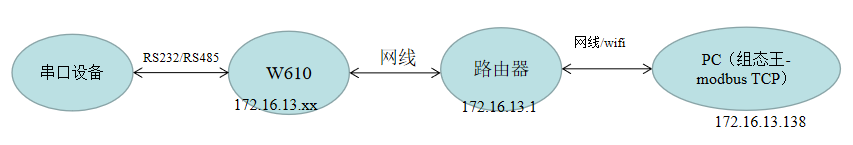

2. 網絡拓?fù)鋱D

1>W610通過網線連接路由器

2>PC通過網線或者wifi連接路由器

3>W610和PC在同一個局域網中

注：本案例中的串口設備用PC端的串口調試軟件替代

3. W610端設置

1>硬件連接：W610的串口通過USB轉232/485連接到電腦上，接上wifi天線，供電

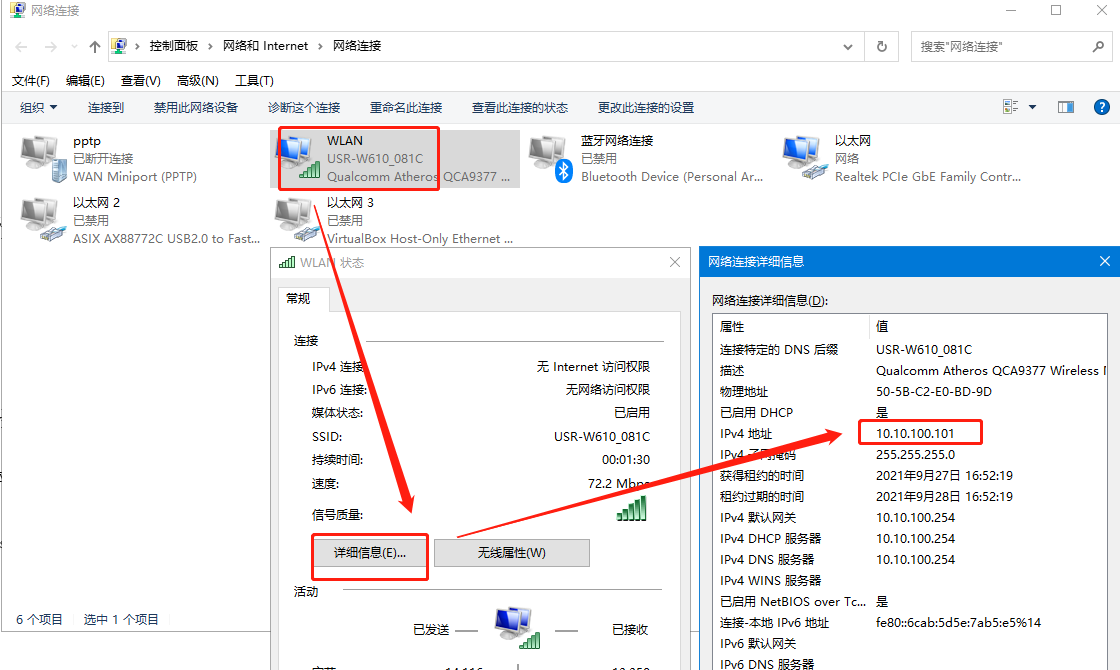

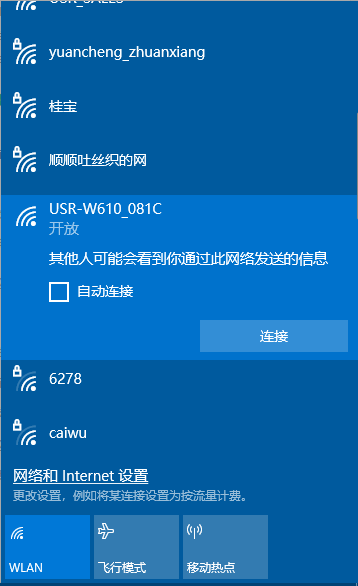

2>連接W610的wifi，連接成功后，電腦會獲取到10.10.100.xx網段的IP地址

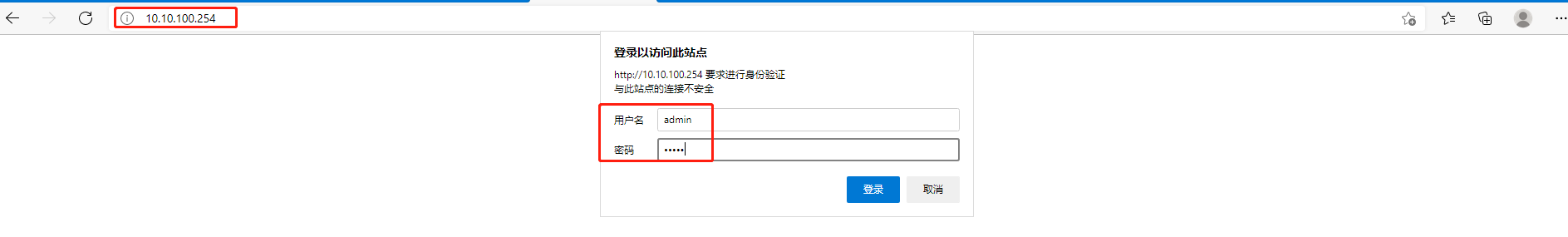

3>打開W610的內置網頁：瀏覽器輸入10.10.100.254，用戶名/密碼：admin/admin

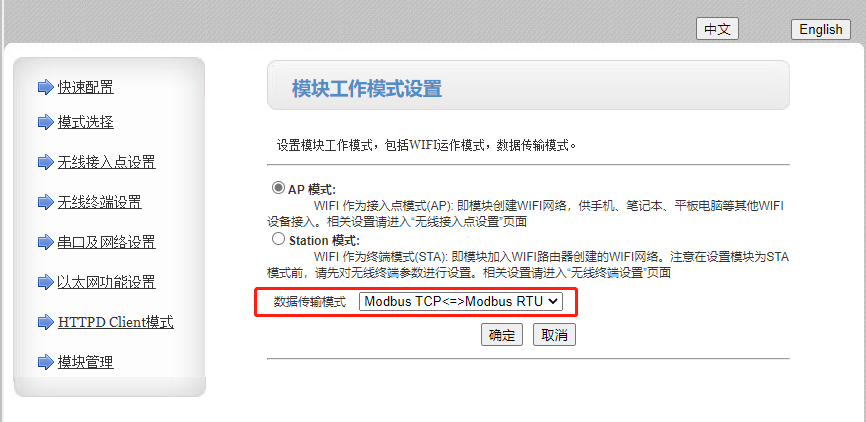

4>工作模式設置：選擇modbus TCP<=>modbus rtu,等所有參數設置完成后一起重啟

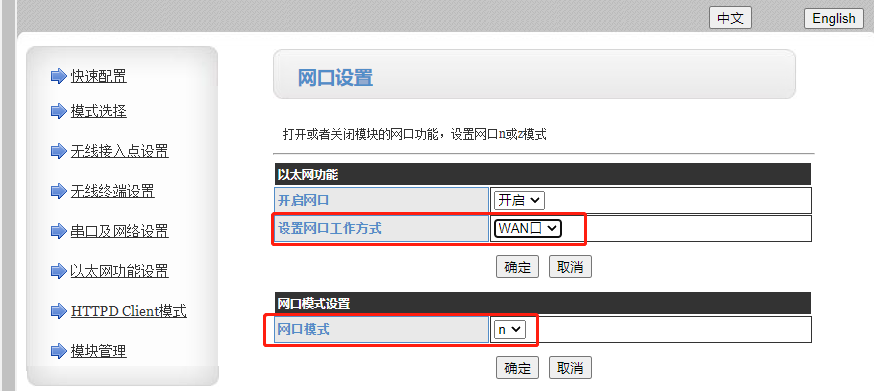

5>以太網功能設置，等所有參數設置完成后一起重啟

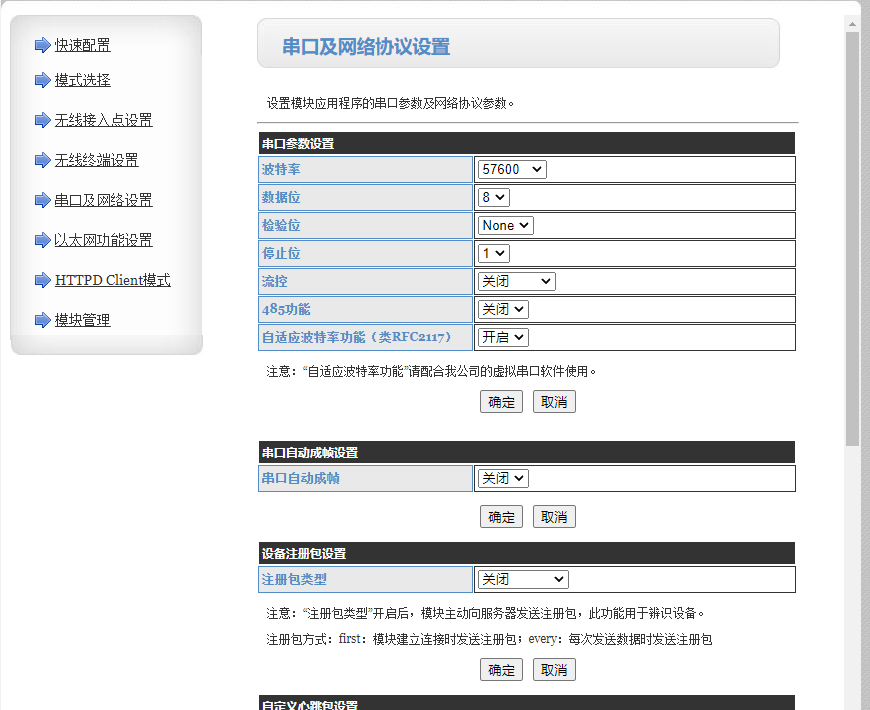

6>串口及網絡設置，可以根據實際情況修改W610的串口等參數在本案例中我們保持W610出廠默認參數

7>重啟

4. 測試

1>查詢W610獲取到的IP地址，打開AT設置軟件：共有2中方式，

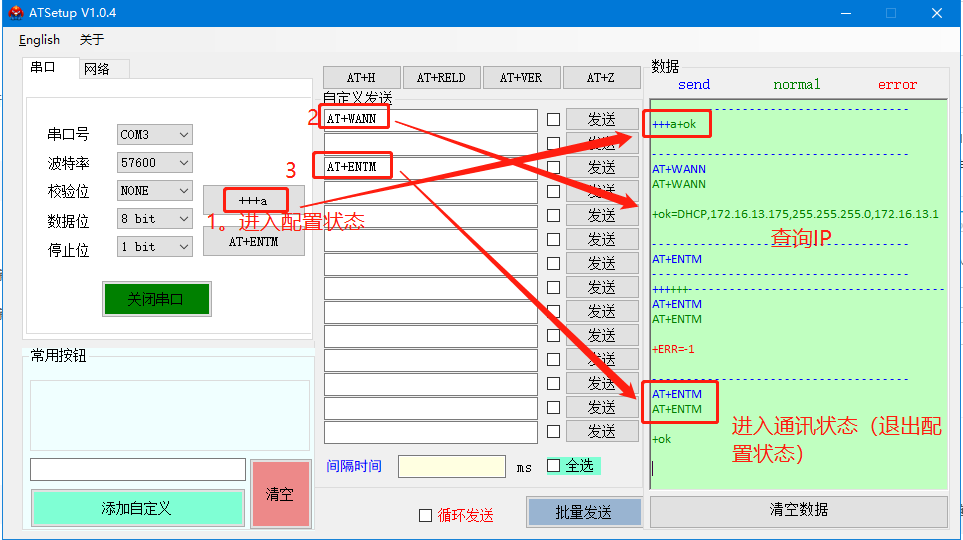

a.通過AT指令查詢

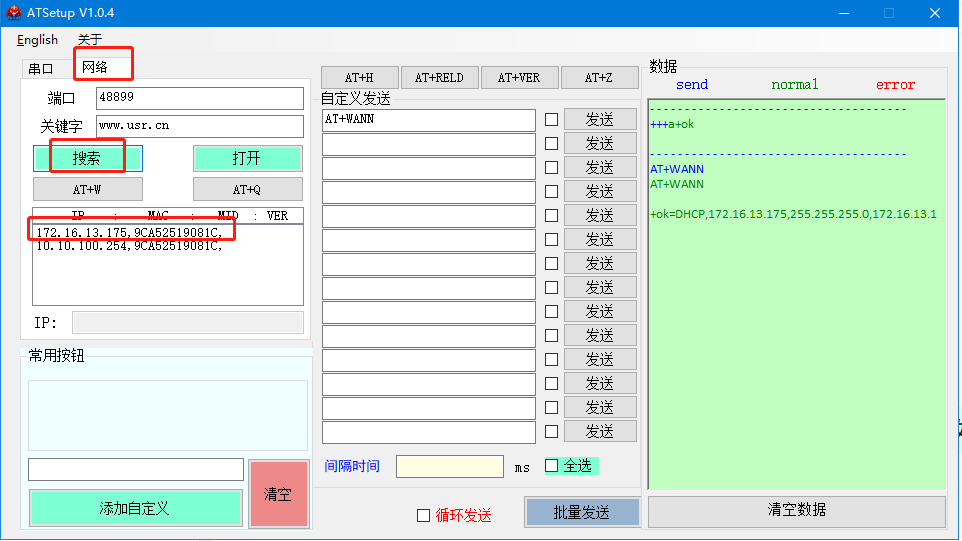

B. 通過網絡查詢

獲取到IP地址后，關閉該軟件

5. 組態王軟件設置

1>新建工程--開發工程

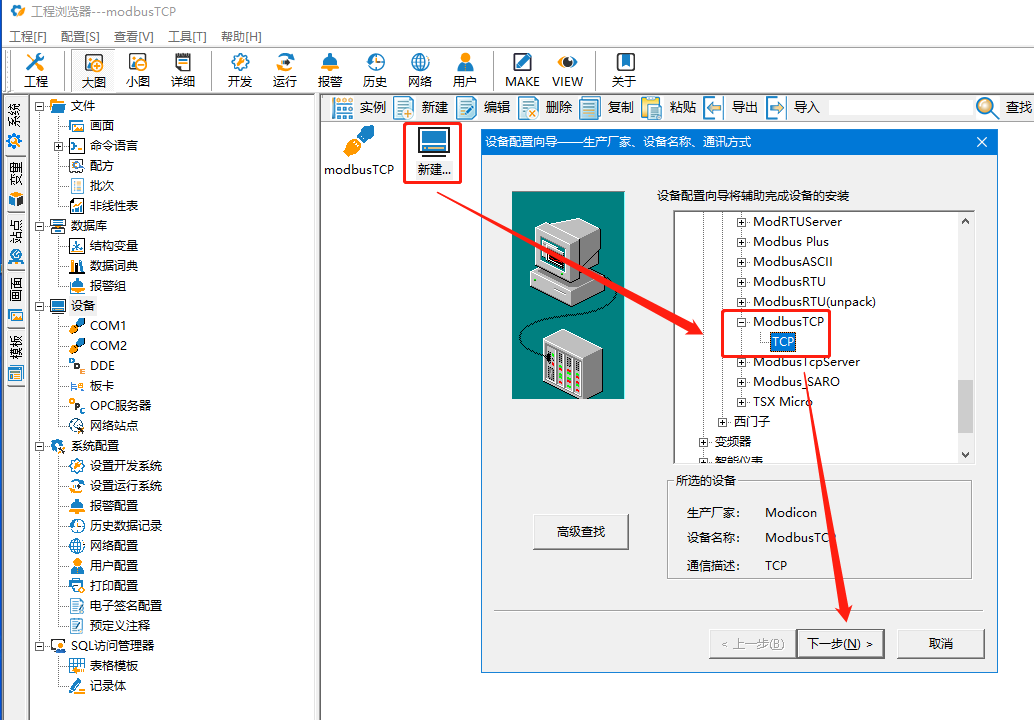

2>設備--新建設備--PLC--莫迪康--modbus TCP

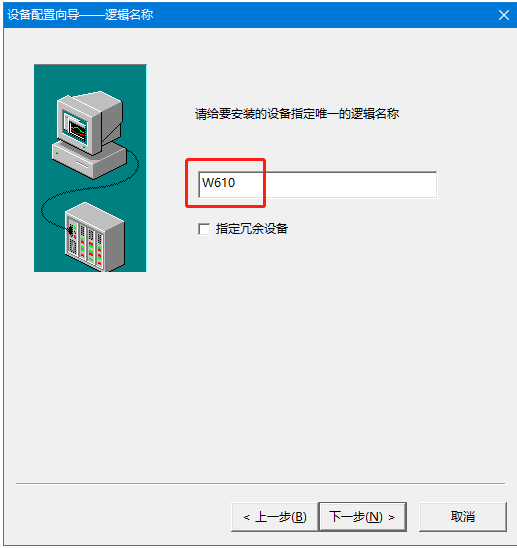

3>邏輯名稱：自己設置

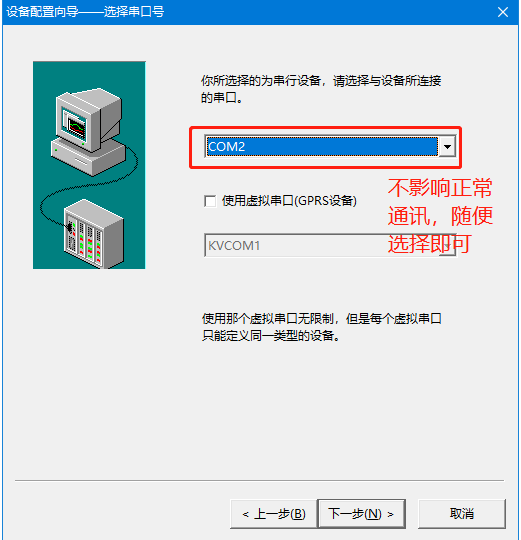

4>通訊口選擇：任選一個

5>設置地址：地址代表的意思可以查看圖中的地址幫助，

172.16.13.175是W610的IP地址

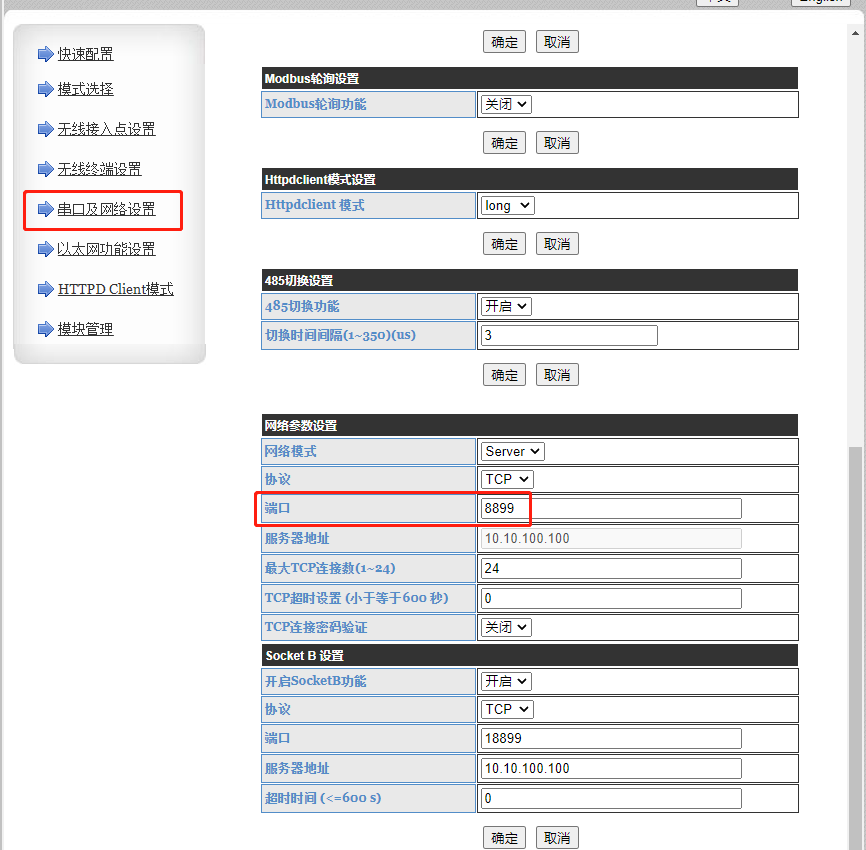

8899：是W610的本地端口號，可以在串口及網絡設置界面中查詢以及修改

1：代表串口設備的modbus從機地址

6>新建設備成功

7>設置數據詞典：參考組態王說明

8>應用程序命令語言：參考組態王說明

9>新建畫面：參考組態王說明

步驟7/8/9的具體設置也可以參考：http://imbacareer.com.cn/Faq/600.html

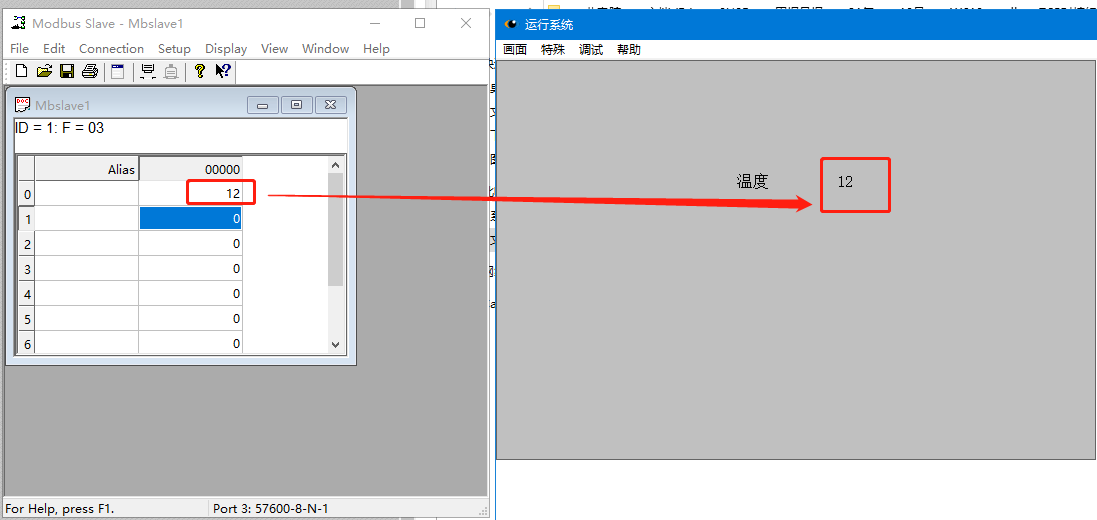

6. 數據測試

電腦端打開modbus slave軟件模擬串口設備
