USR-DR154/152的http GET模式測試通訊和使用案例

1.  下載

設置軟件:http://imbacareer.com.cn/Download/1050.html

說明書：http://imbacareer.com.cn/Download/1051.html

AT指令集：http://imbacareer.com.cn/Download/1053.html

2. DTU是否正常工作測試

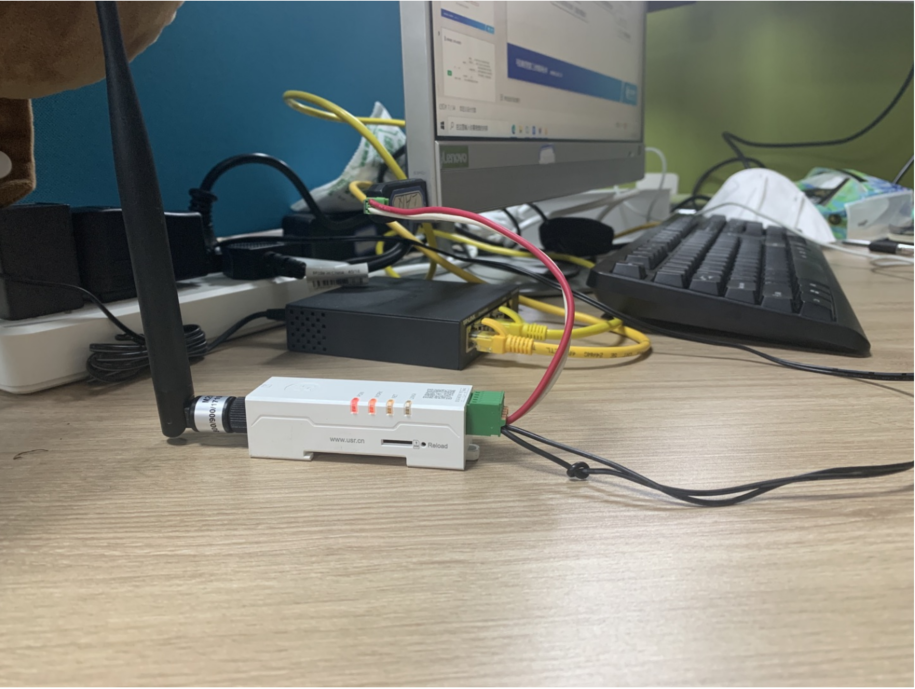

(1)    硬件連接:裝上sim卡，接上天線，DR154的串口通過UAB轉485接到PC上，(如果是DR154，就用USB轉232接到PC上)用我司提供的適配器供電。

注意：DR154出廠默認是帶內置sim卡的，默認是外置 SIM 卡優

先模式，意味著客戶如果不插卡，使用內置卡，如果客戶自己插卡，將會切換至外置卡，如果客戶外置卡停機、無網絡是不會再切換內置

(2) 指示燈狀態：

Power亮起：說明供電正常

Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題

NET常亮：說明聯網成功；不亮說明聯網有問題

linka亮起：說明成功連接A路服務器

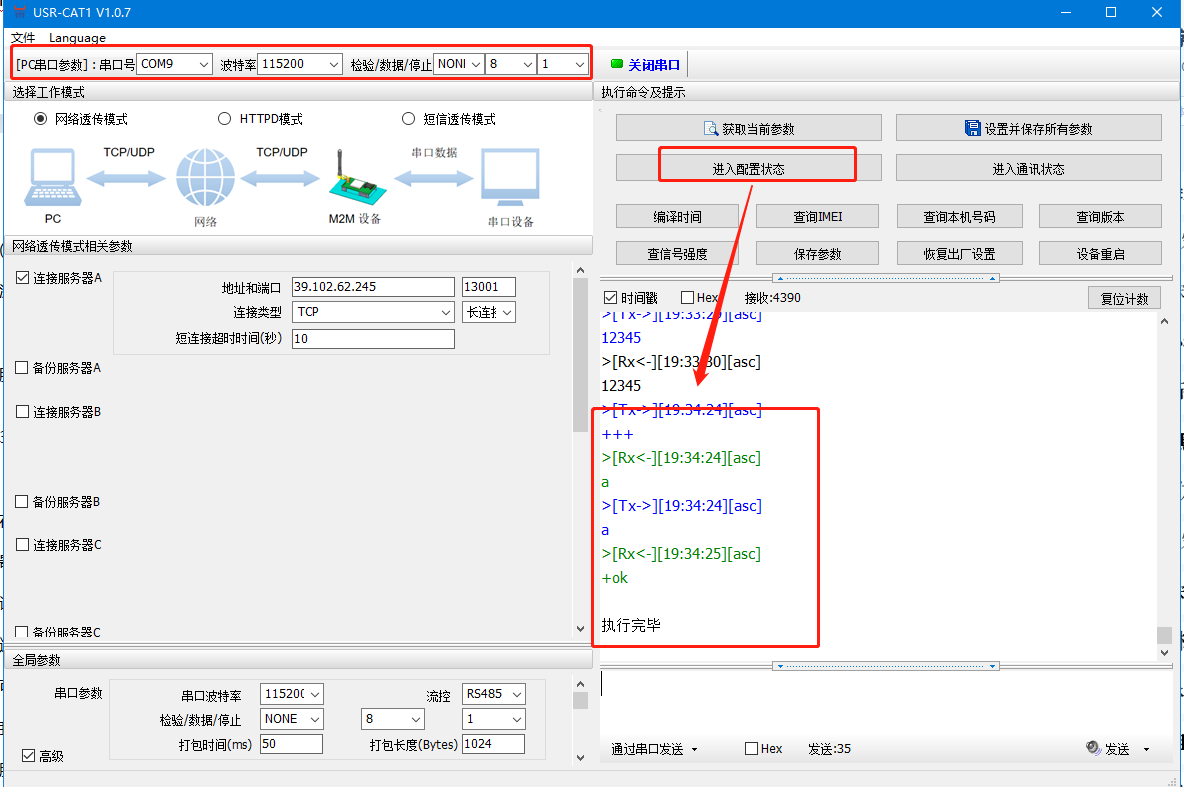

(3)打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

波特率等串口參數出廠默認是：115200,n,8,1

（4）打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。

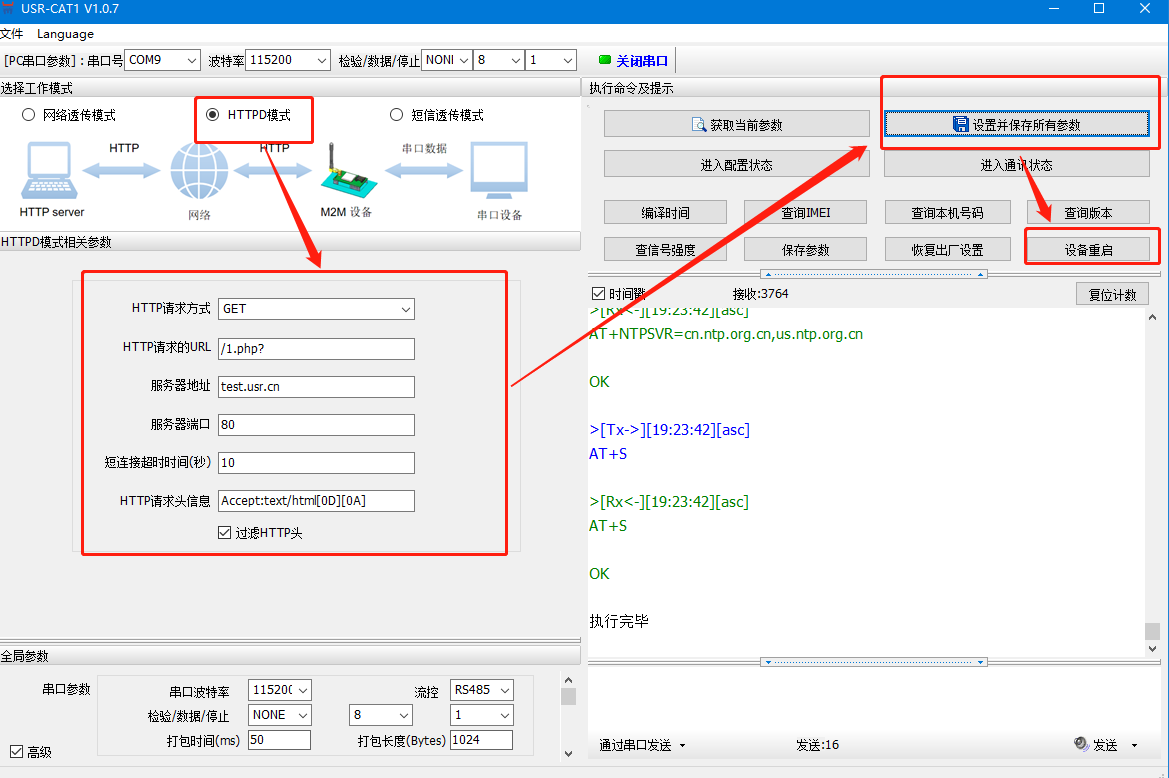

3. HTTP參數設置：

在HTTP工作模式下，我司DTU是作為HTTP client(客戶端)去連接HTTP服務器的，所以需要客戶提供http服務器的參數：服務器地址，端口號，路徑,請求方式,頭信息以及服務器要求的數據格式

這個以我司的測試服務器為例測試GET請求方式，如果了解點http協議的話，可以知道get請求方式也可以用瀏覽器來驗證的。

我司的測試服務器參數：

服務器地址：test.usr,cn

端口號：80

路徑：/1.php?

發送數據格式：data=數據

通過瀏覽器測試，發送的數據是123456789，服務器也返回了123456789，這個過程是單獨的測試服務器是否能正常工作，確定服務器是ok的，下面就是DTU和服務器的配合測試。

注意：在測試DTU之前一定要確定您的服務器是可以正常工作的，您可以用第三方的測試軟件(例如postman)來測試您的服務器，確定服務器是正常之后，再用DTU配合服務器測試，這樣應該可以節省很多查找問題的時間。

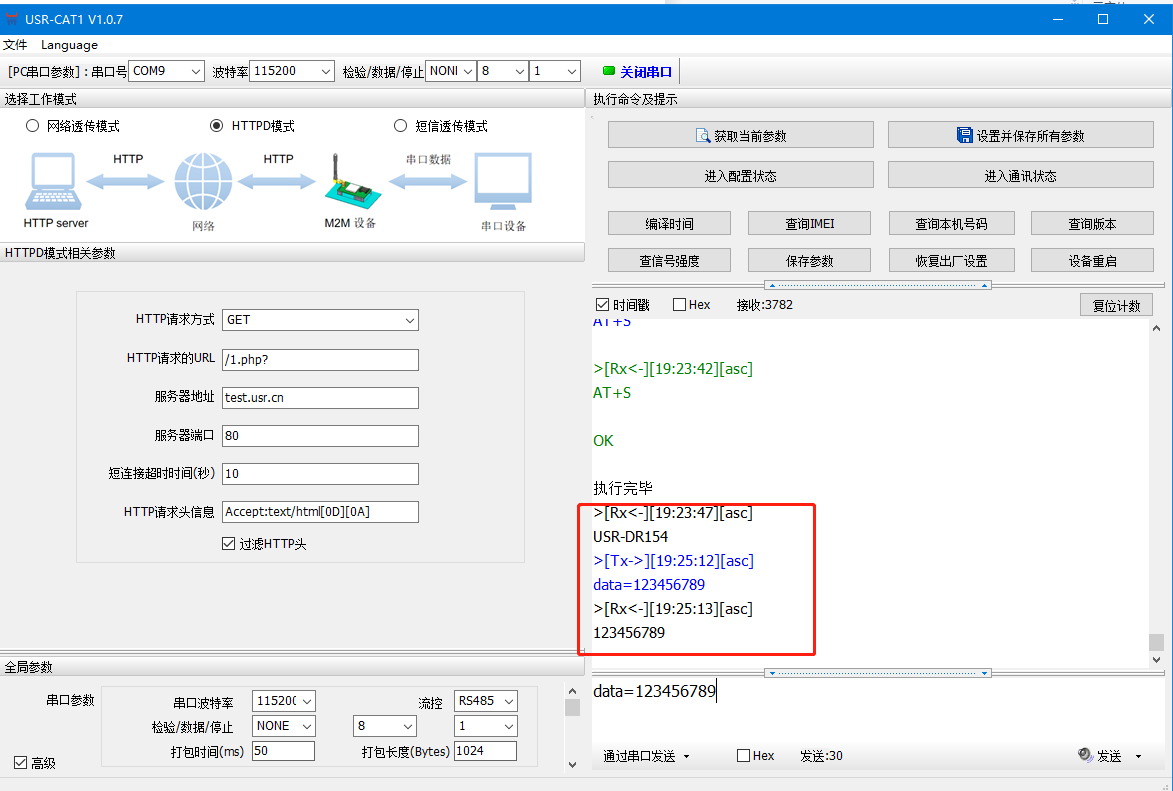

數據測試
