IO808-EWR局域網通信基本測試-網口連接

一、準備工作

IO808-EWR說明書：http://imbacareer.com.cn/Download/858.html

IO設置軟件：http://imbacareer.com.cn/Download/869.html

有人云平臺：https://account.usr.cn/mp_scada

接線工藝說明書：http://imbacareer.com.cn/Download/735.html

網絡io通過串口使用設置軟件進行設置的方法：http://imbacareer.com.cn/Faq/747.html

硬件準備：IO808-EWR、網線、電源適配器

二、設置步驟

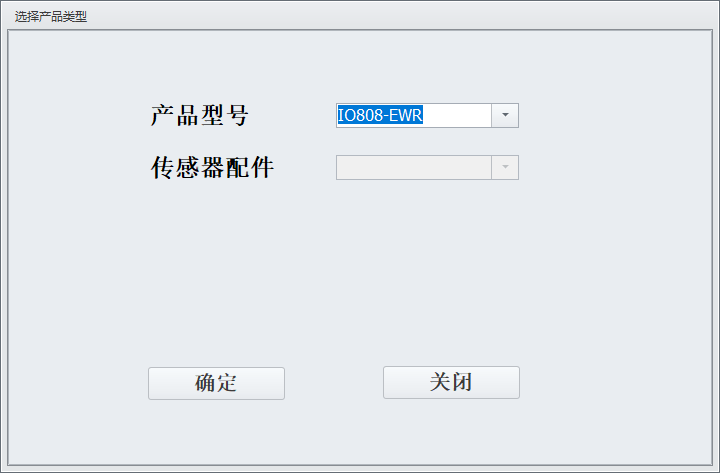

1、連接設置軟件，根據案例通過串口連接設備與軟件后，切換到“參數配置”頁面

2、IO808和電腦連接同一個路由器，IO808-EWR網口默認為WAN模式，DHCP自動獲取IP，LAN IP默認192.168.10.1。IO808和路由器連接時，需保證路由器分配的IP網段不要和IO808的LAN IP網段一致（比如LAN IP默認為192.168.10.1，上級路由分配的網段就不可以是192.168.10.X）

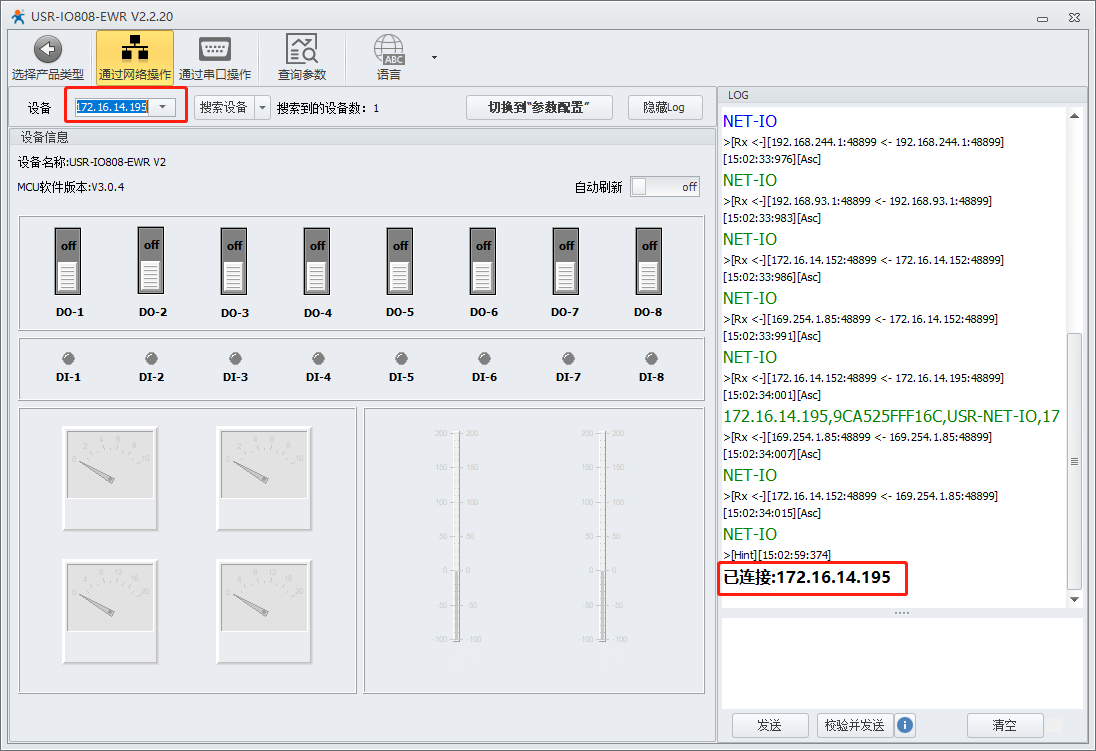

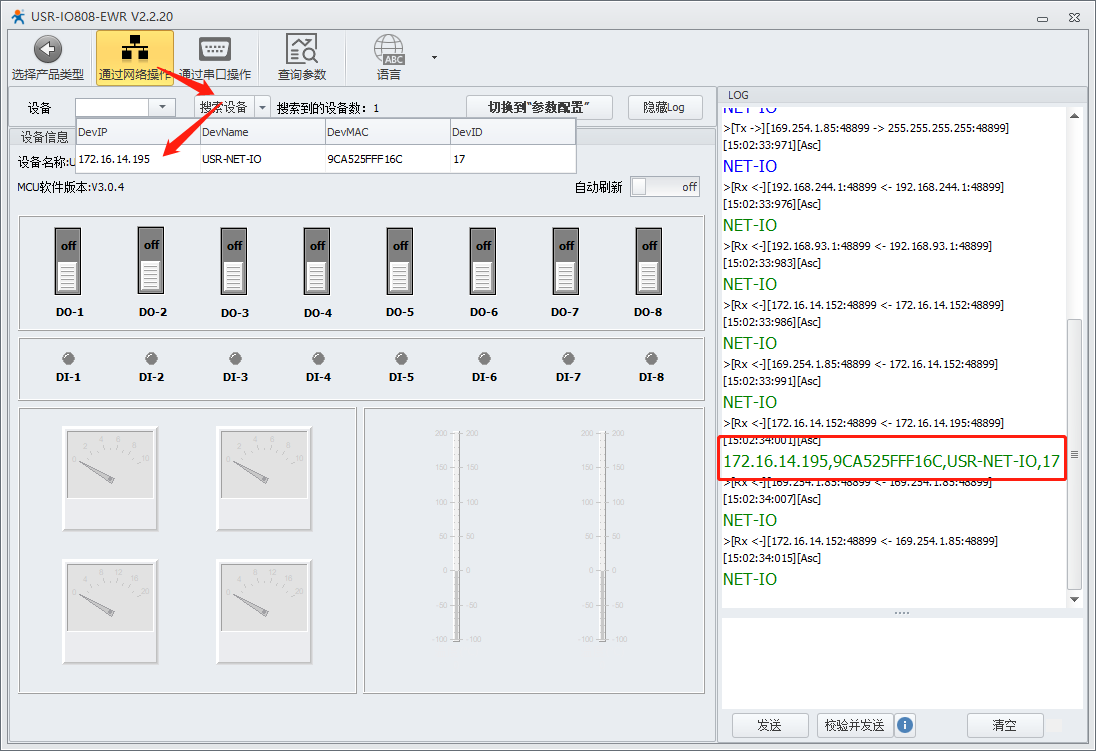

點擊“搜索設備”，點擊設備下拉框，選擇要連接的設備，顯示已連接：****

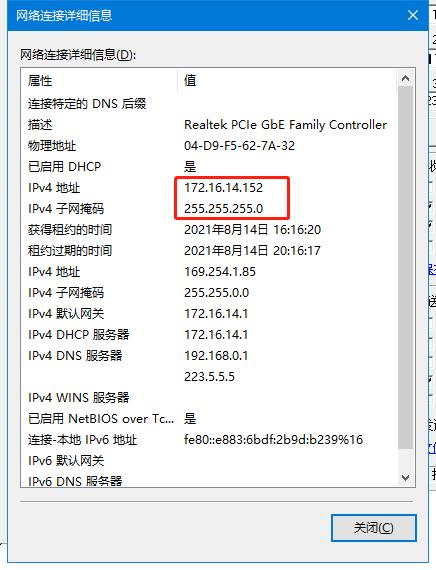

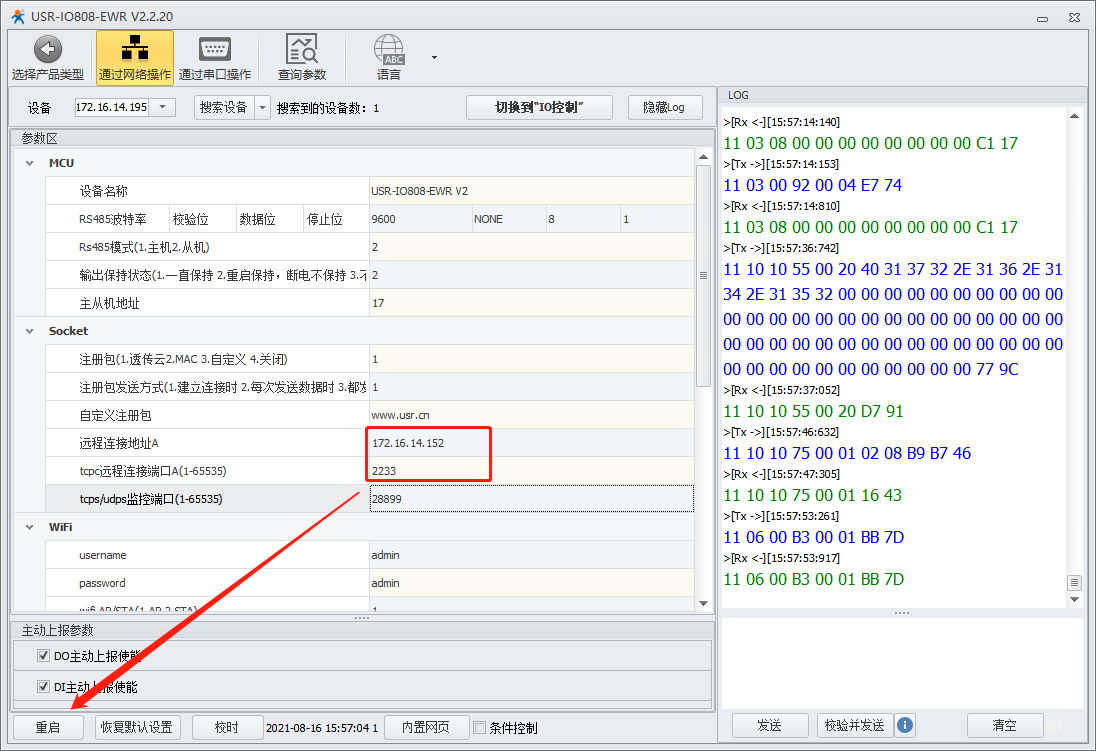

3、點擊切換到“參數配置”，在遠程地址和端口號填入電腦的IP和端口號。

注意：每次修改參數設置后，要點擊一下空白區域，右側有綠色log信息打印成功則表示參數寫入成功，設置所有參數后，點擊左下角重啟，設備重啟后參數修改生效。

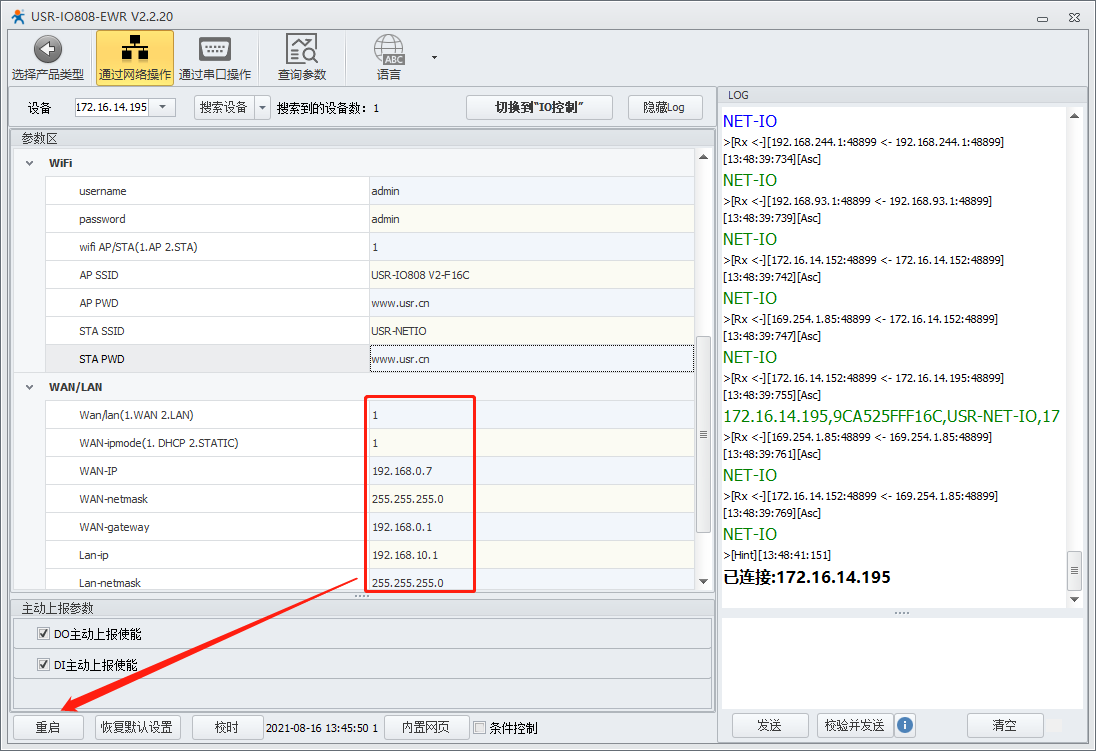

4、IO808的WAN/LAN網口模式保持默認為WAN模式，此處需保證上級路由器分配的IP網段不要和IO808的LAN IP網段一致（比如LAN IP默認為192.168.10.1，上級路由分配的網段就不可以是192.168.10.X）

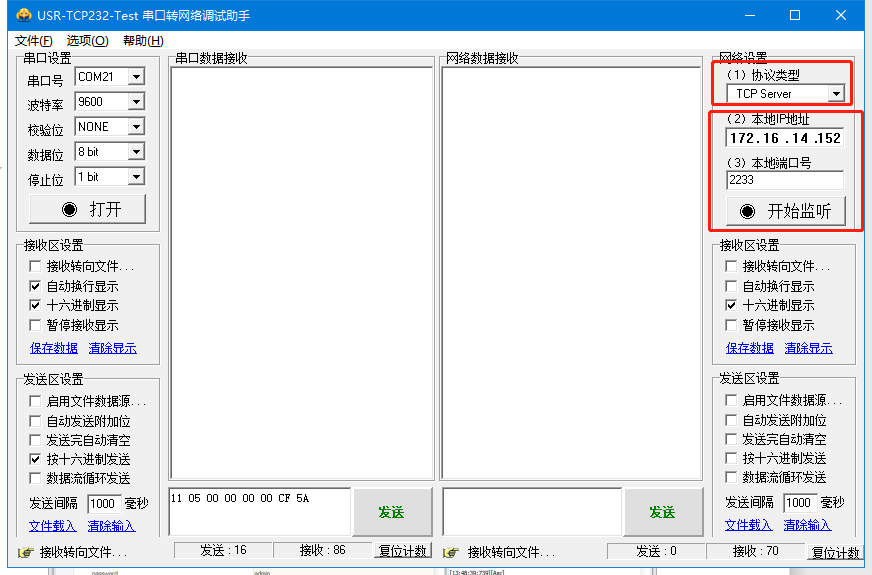

5、點擊重啟后，待設備運行正常，網絡調試軟件作為TCP server點擊監聽?？煽吹?/span>TCP連接成功，并上報注冊包數據。

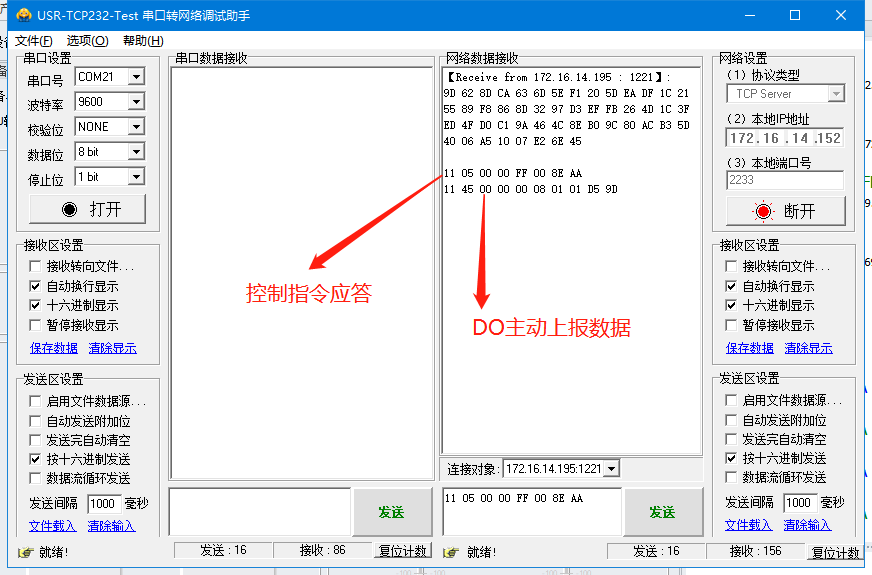

輸入DO1閉合指令，設備返回?cái)?shù)據（注意：16進制格式），此處設備返回了一個閉合指令應答數據和一個DO發生變化后主動上報型數據。
