USR-LG220-L和USR-IO34-LR-C服務器下發模式示例

一、資料下載：

1、USR-IO34-LR-C說明書：http://imbacareer.com.cn/Download/942.html

2、USR-IO34-LR-C接線工藝：http://imbacareer.com.cn/Download/892.html

3、USR-IO34-LR-C設置軟件：http://imbacareer.com.cn/Download/943.html

4、USR-LG220-L 說明書：http://imbacareer.com.cn/Download/817.html

二、硬件連接：

1、需要準備的物品：

USR-IO34-LR-C 1臺

USR-LG220-L 1臺

USR-RS485 串口線 1條

12V電源適配器 2個

網線 1根

筆記本電腦 1臺

2、硬件連接：

USR-IO34-LR-C 的485串口接USB-RS485串口線接電腦，然后接12V電源適配上電。USR-LG220-L 12V電源適配上電，電腦連接USR-LG220-L的WiFi。

電腦打開IO設置軟件。

三、準備工作：

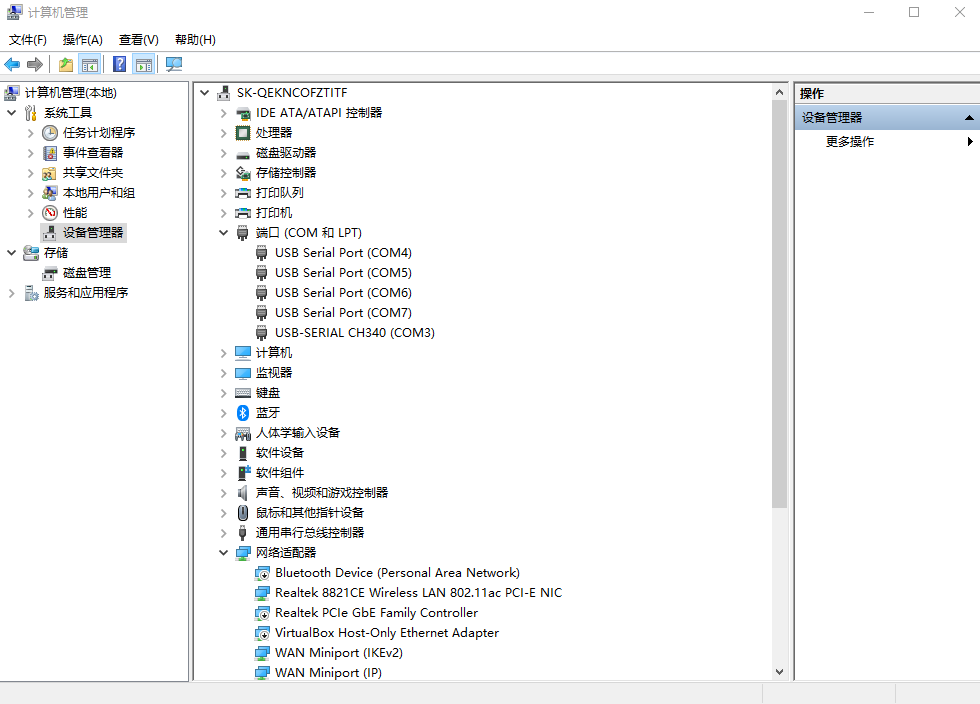

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看USR-IO34-LR-C 接的USB-RS485串口線COM口號。

四、配置USR-LG220-L參數：

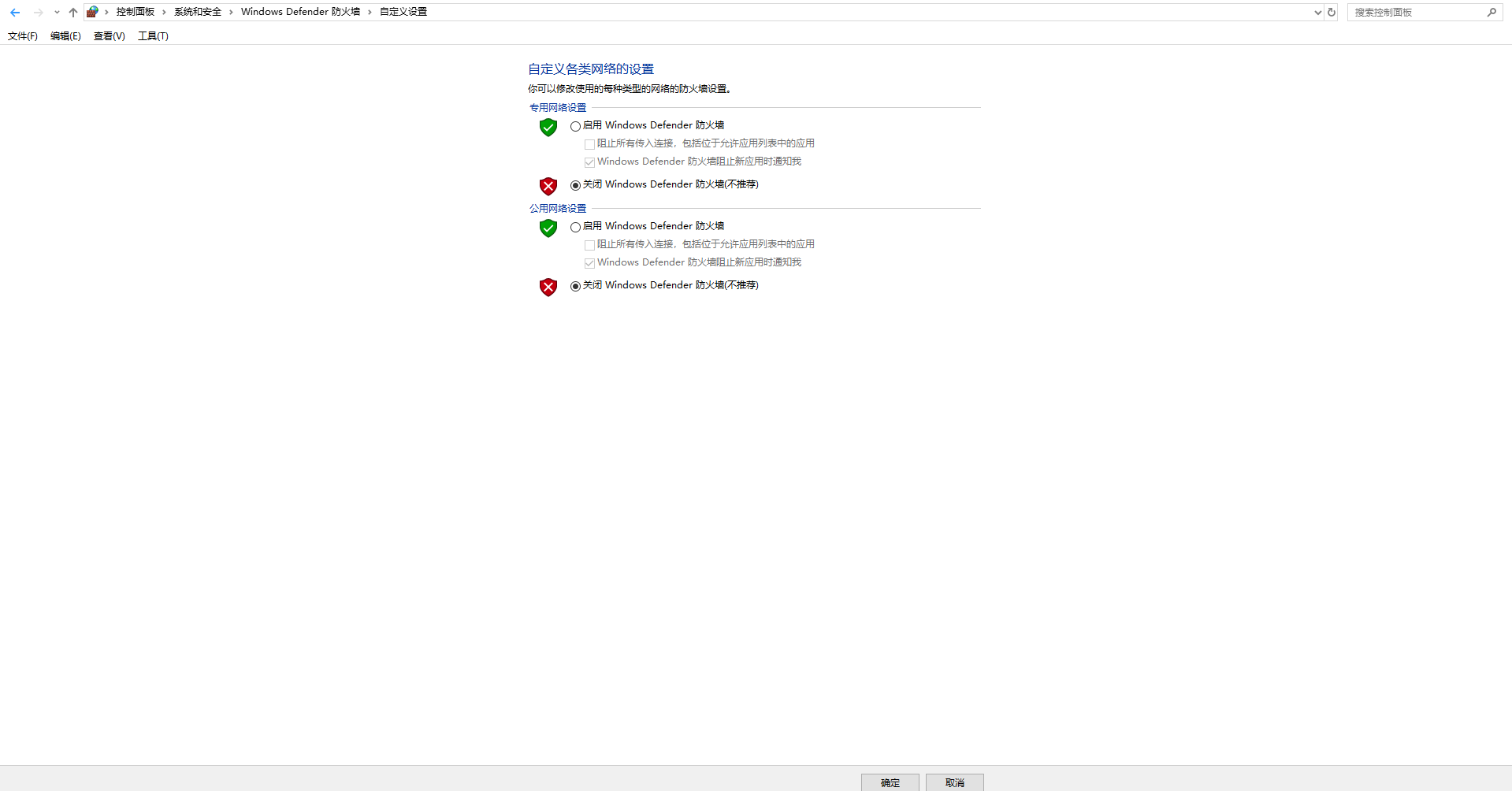

1、電腦連接USR-LG220-L的WiFi，可以從控制面板看到USR-LG220-L分配給電腦的IP和網關。關閉防火墻。

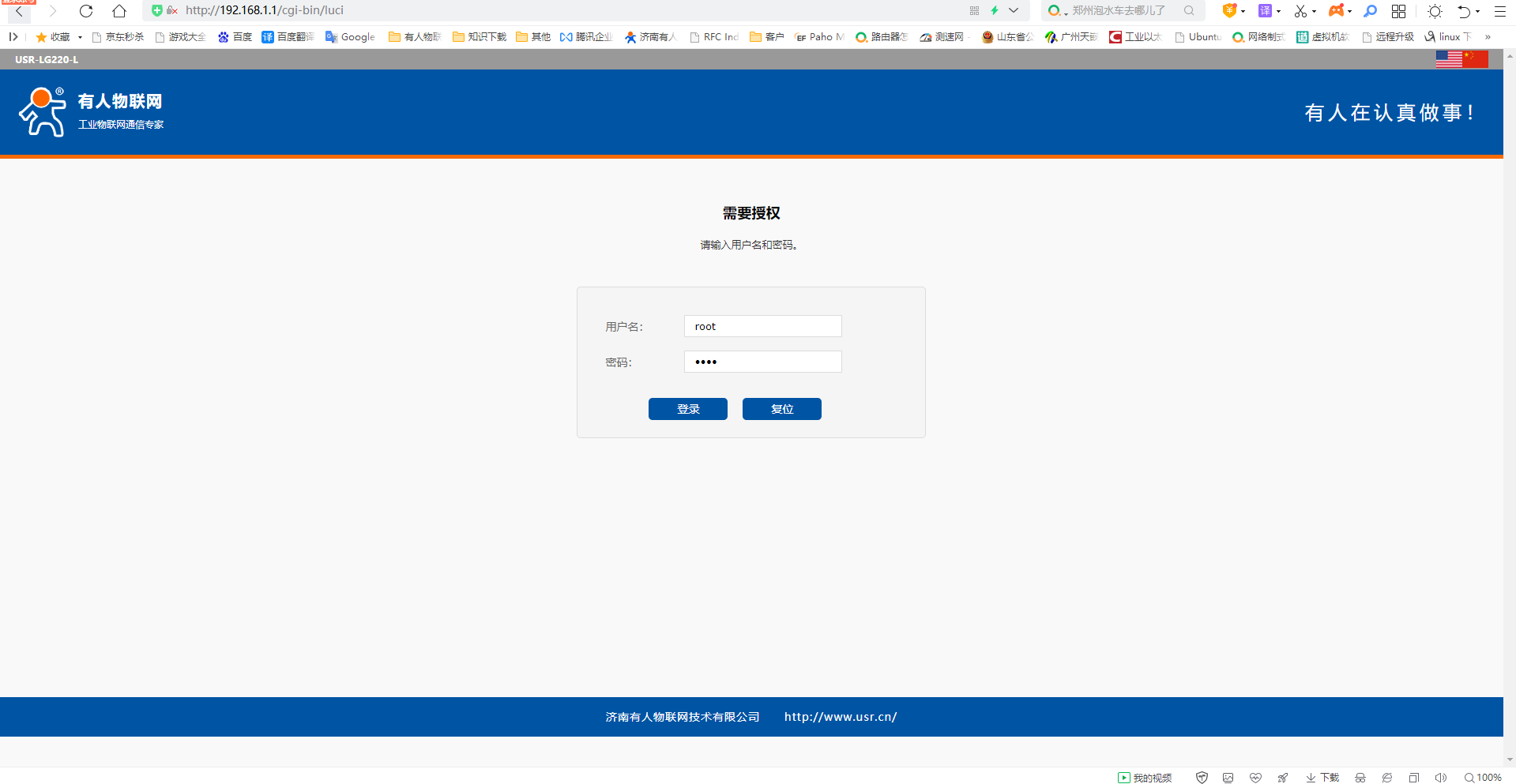

2、瀏覽器輸入U(xiǎn)SR-LG220-L默認的IP，登錄USR-LG220-L內置網頁，默認登錄密碼是admin。

3、USR-LG220-L網頁集中器參數設置：

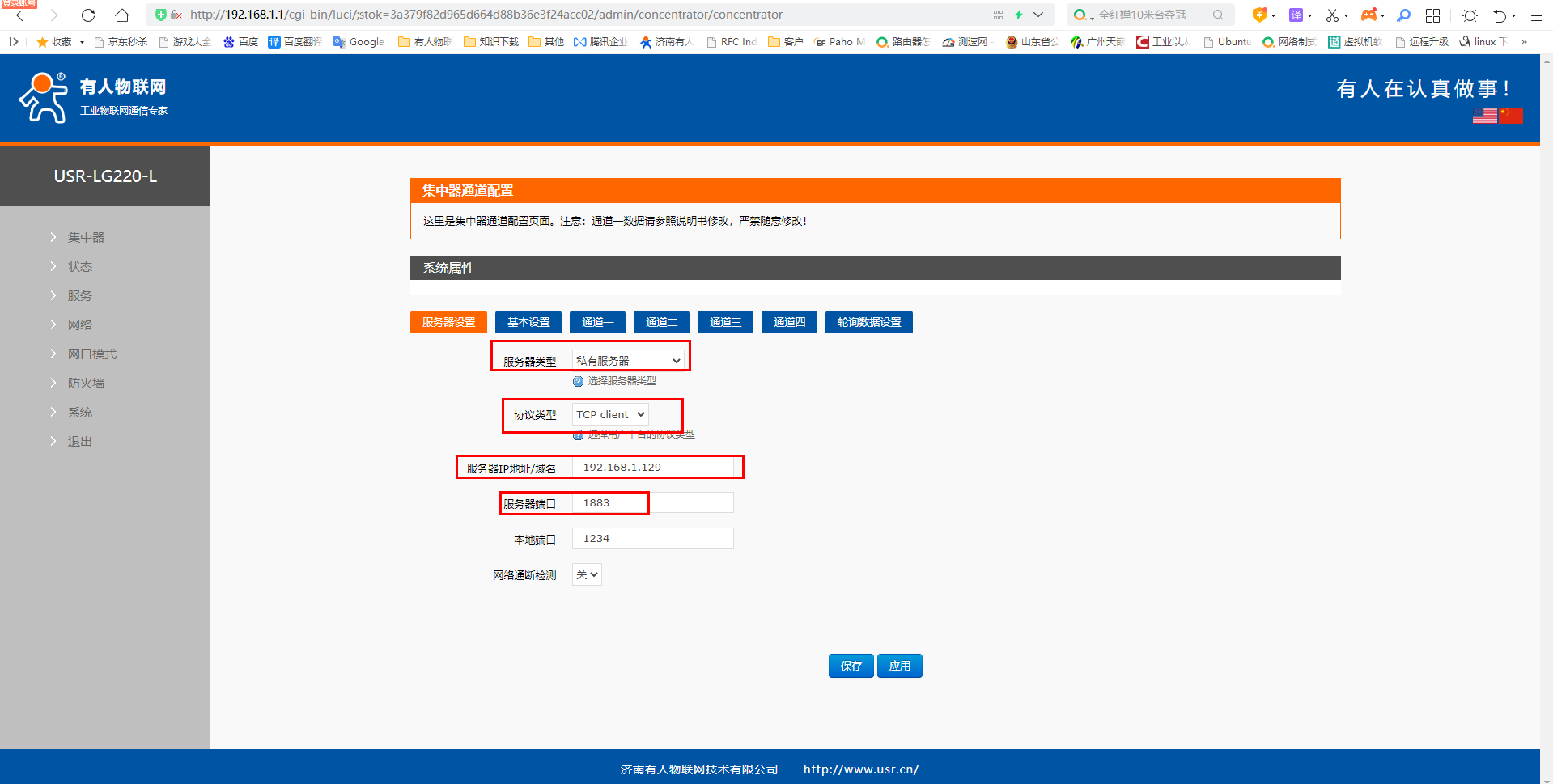

服務器設置：服務器類型是私有服務器。協議做TCP client，服務器IP地址填電腦IP 192.168.1.129（測試電腦連接LG220的WiFi，LG220給電腦分配的IP）。服務器端口用1883。

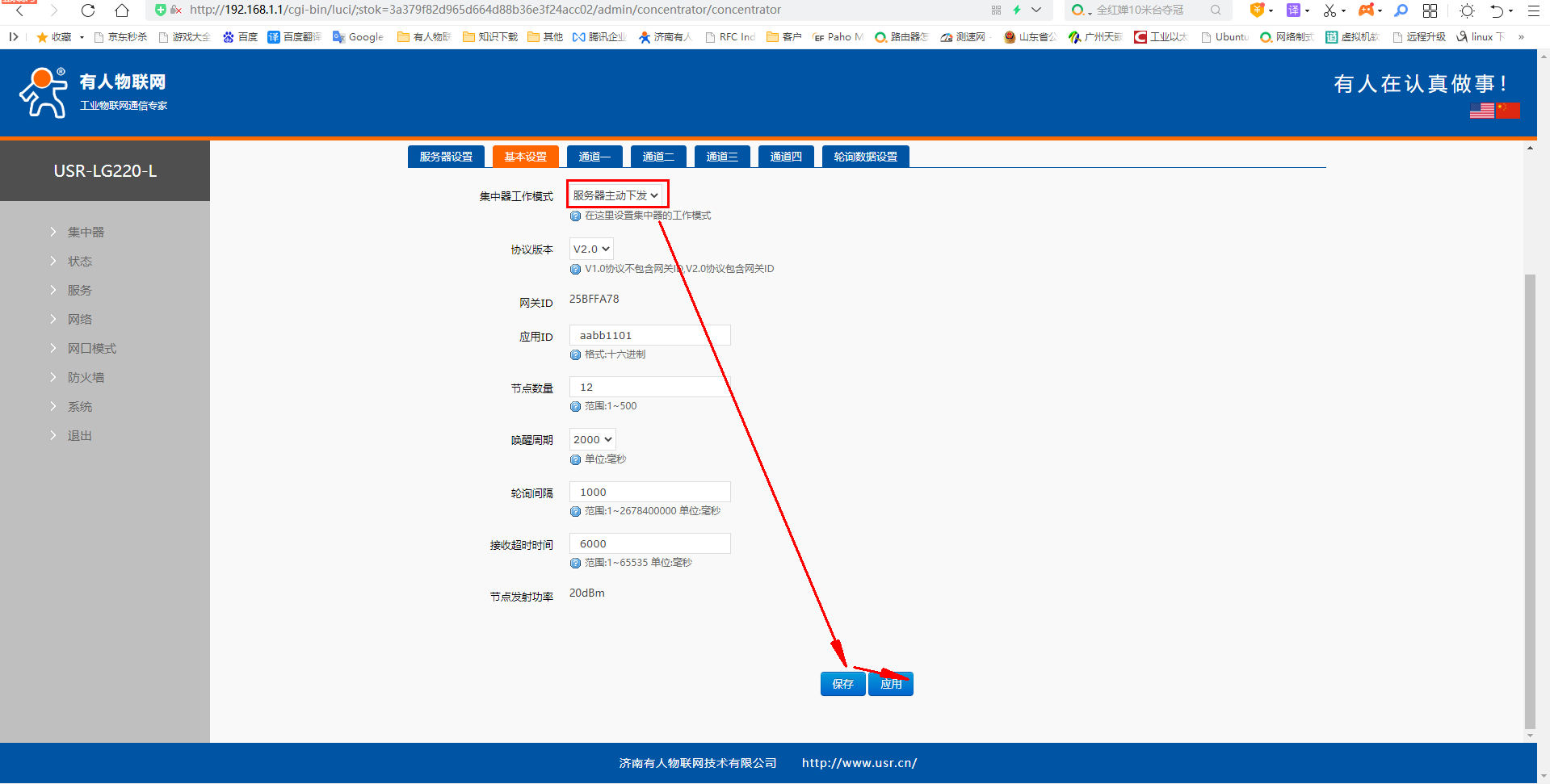

基本設置：集中器工作模式用服務器主動下發。

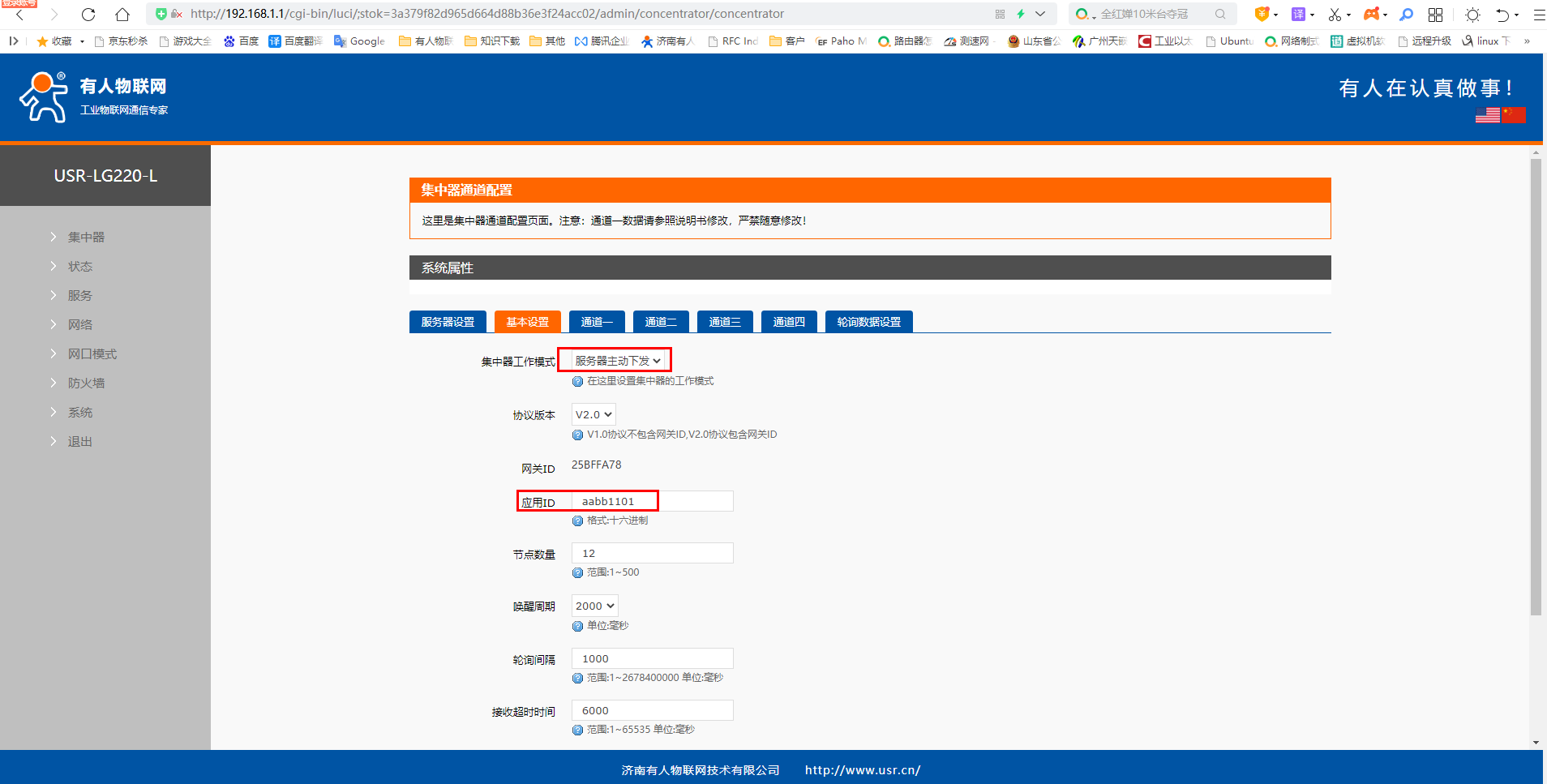

基本設置應用ID可以設置，默認是aabb1101。USR-IO34-LR-C需要設置同樣的應用ID。

點擊保存，點擊應用。

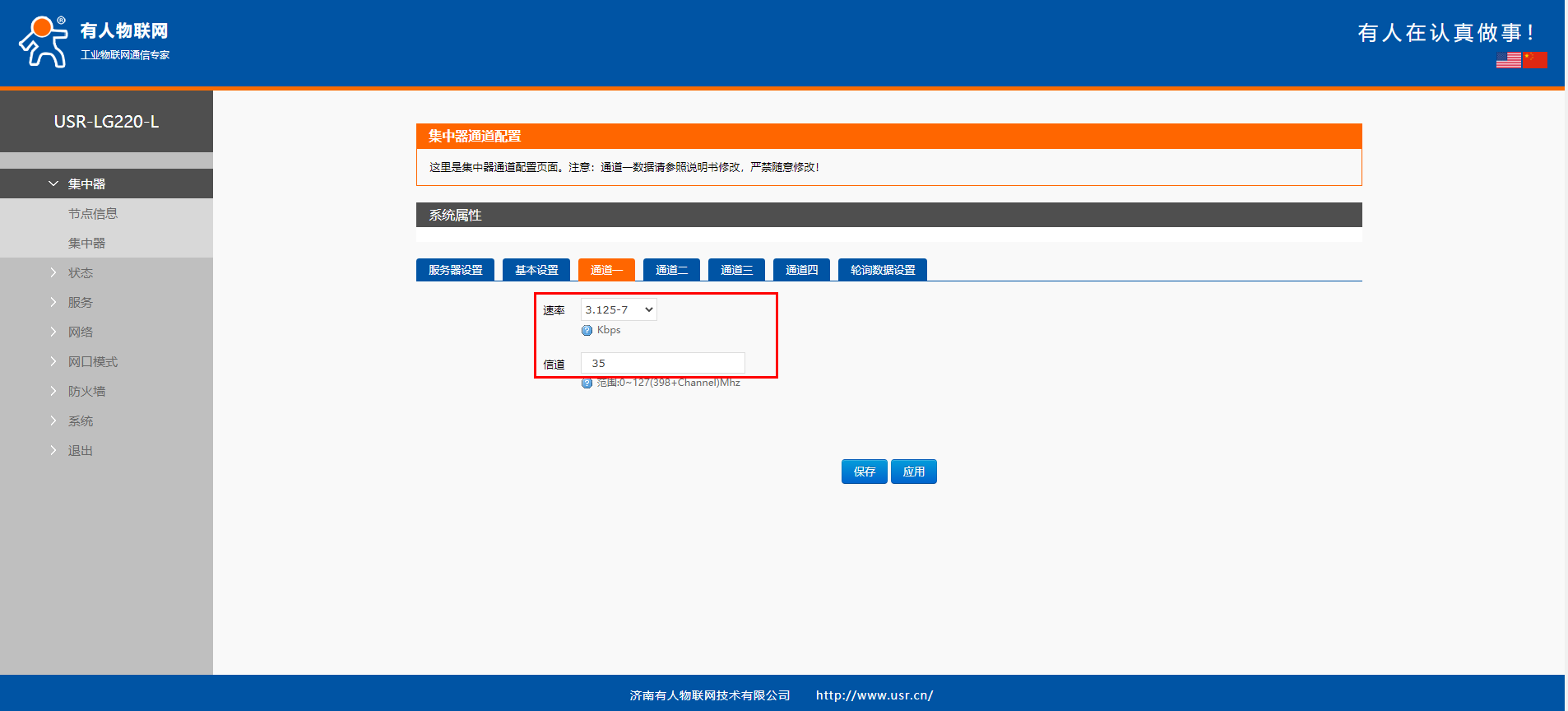

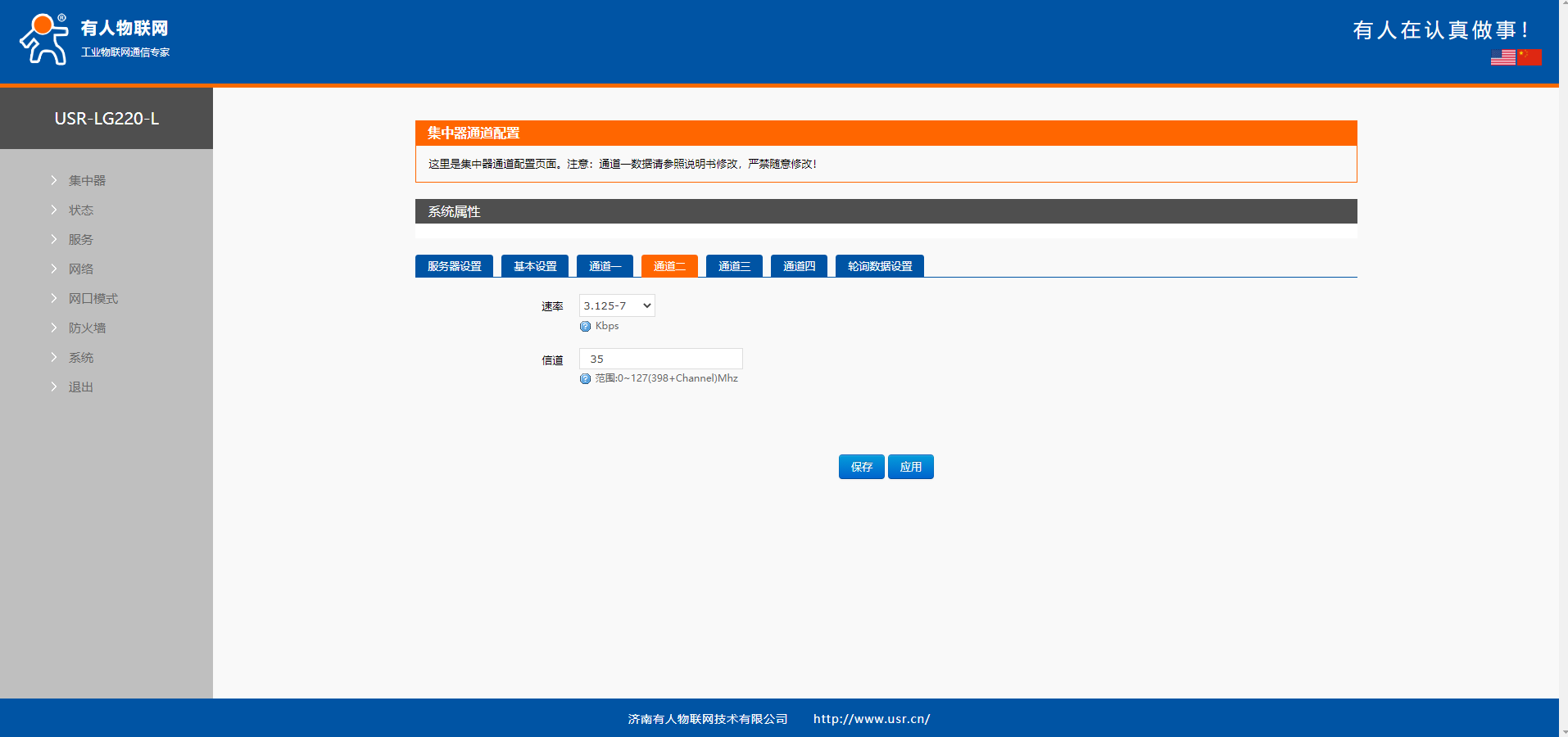

設置通道一參數，速率7，信道35。

設置通道二參數，速率7，信道35。

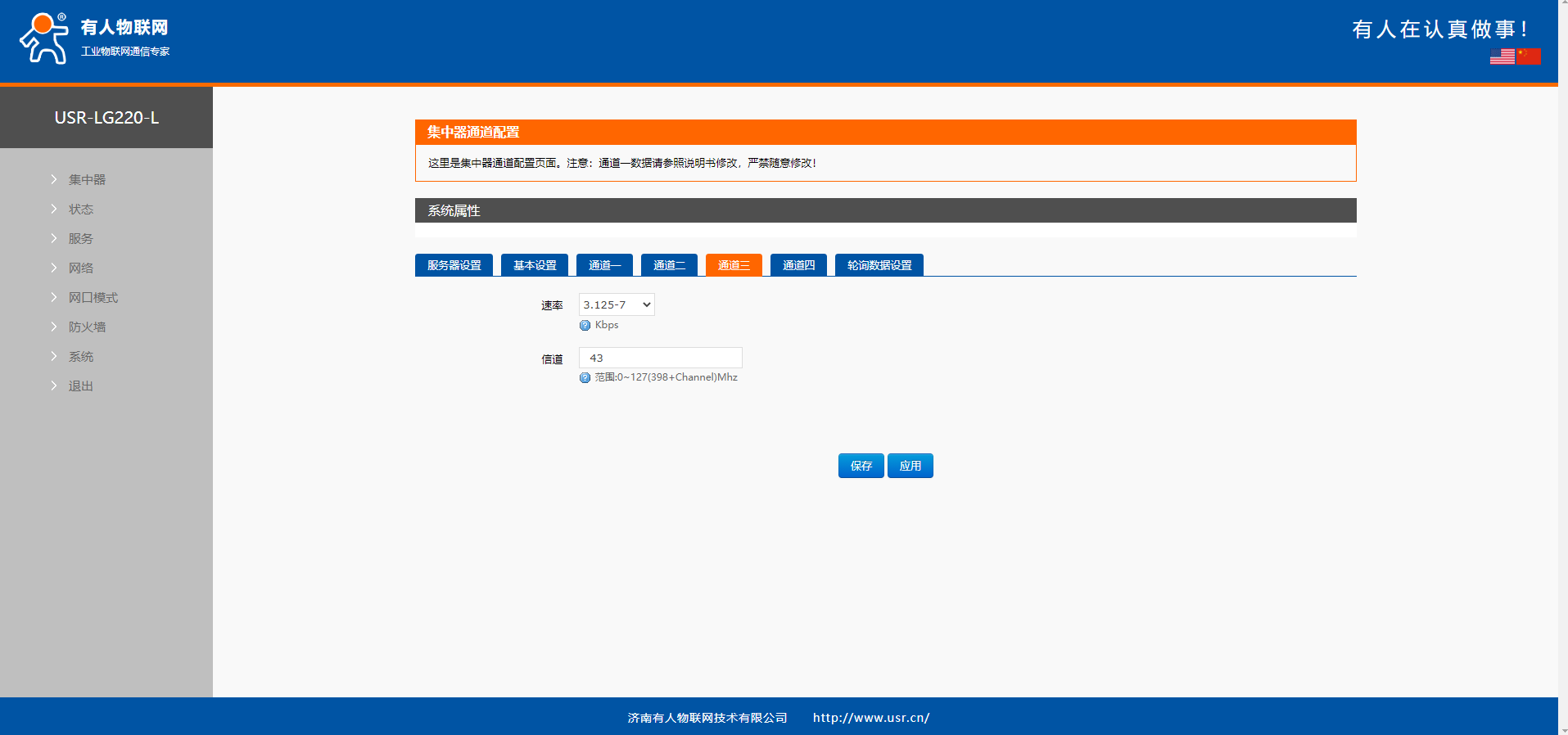

設置通道三參數，速率7，信道43。

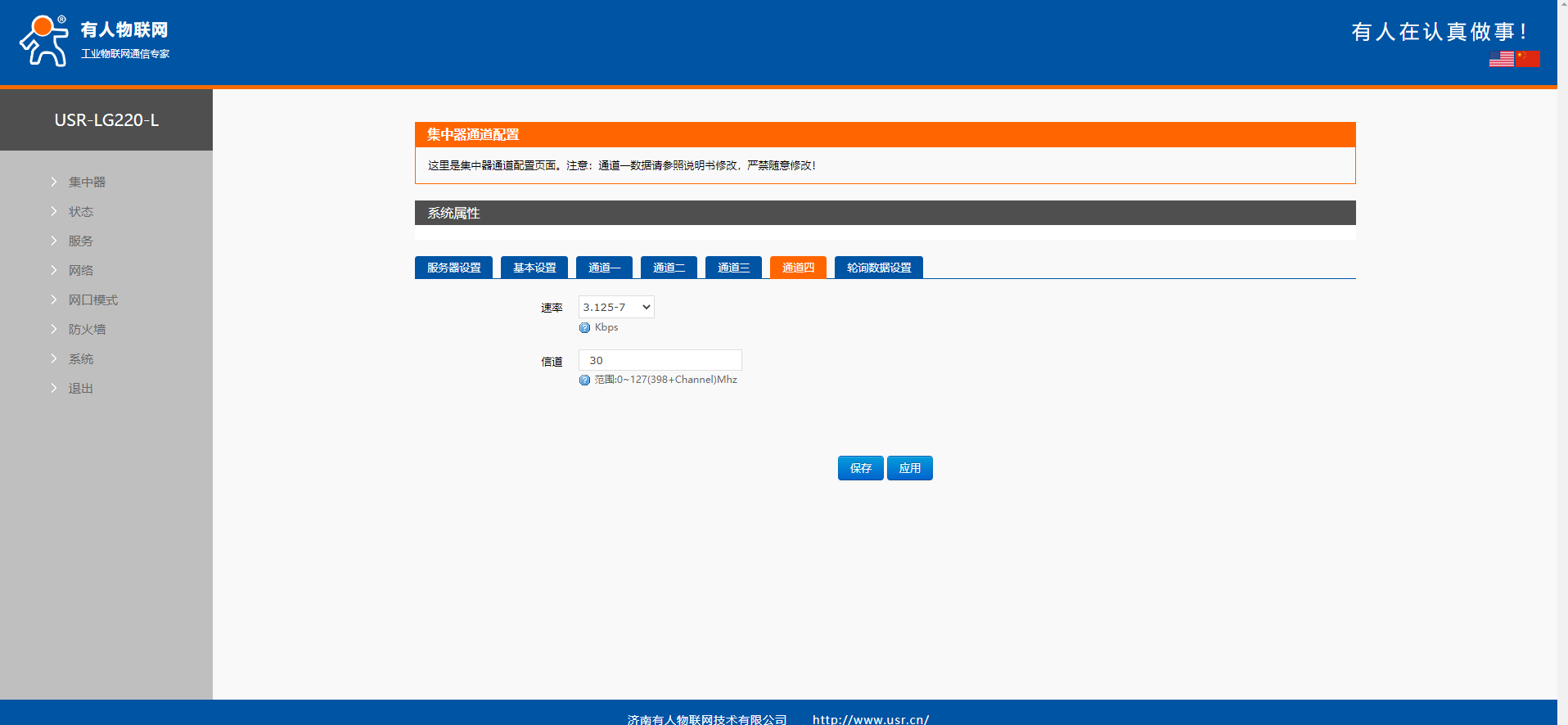

設置通道四參數，速率7，信道30。

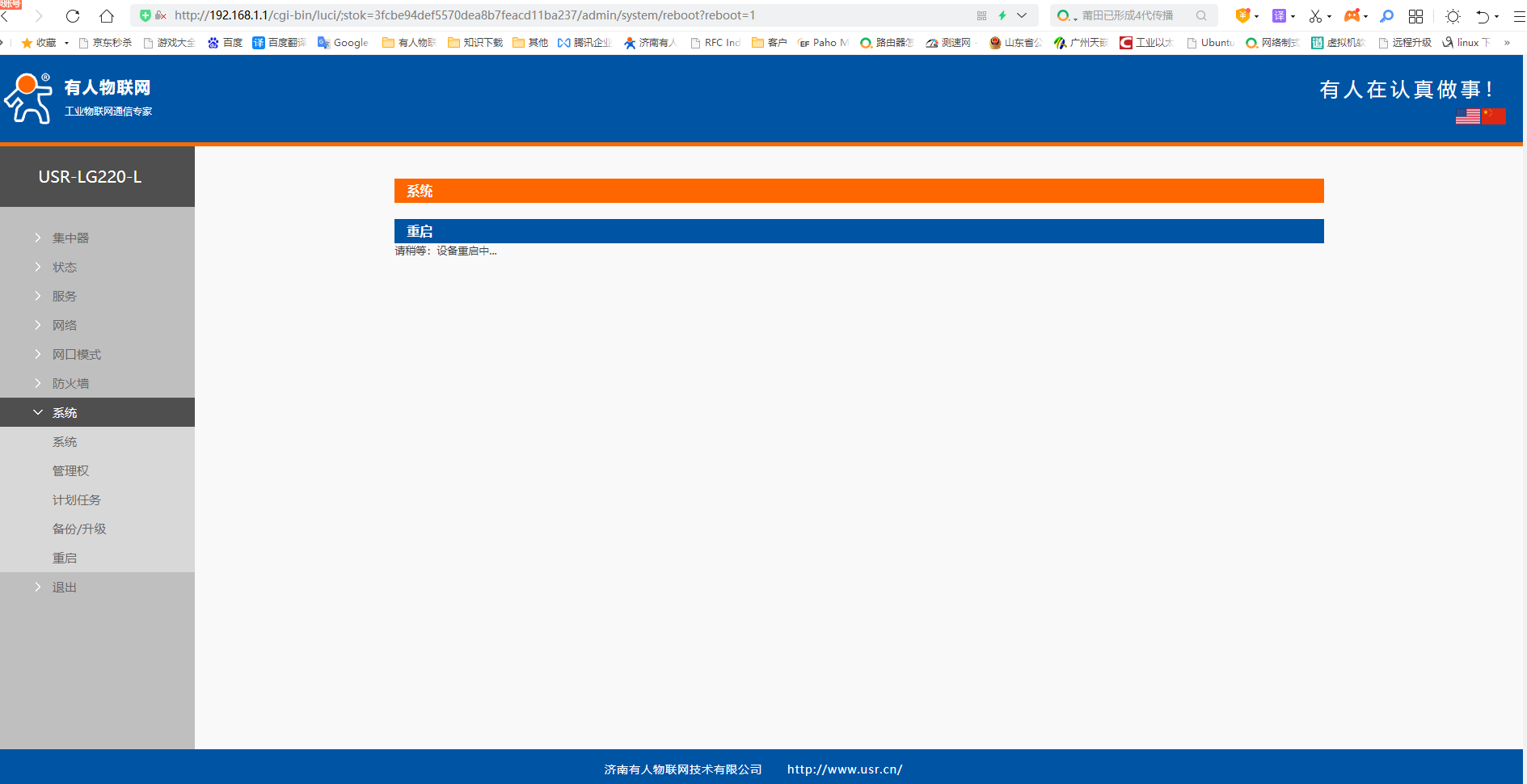

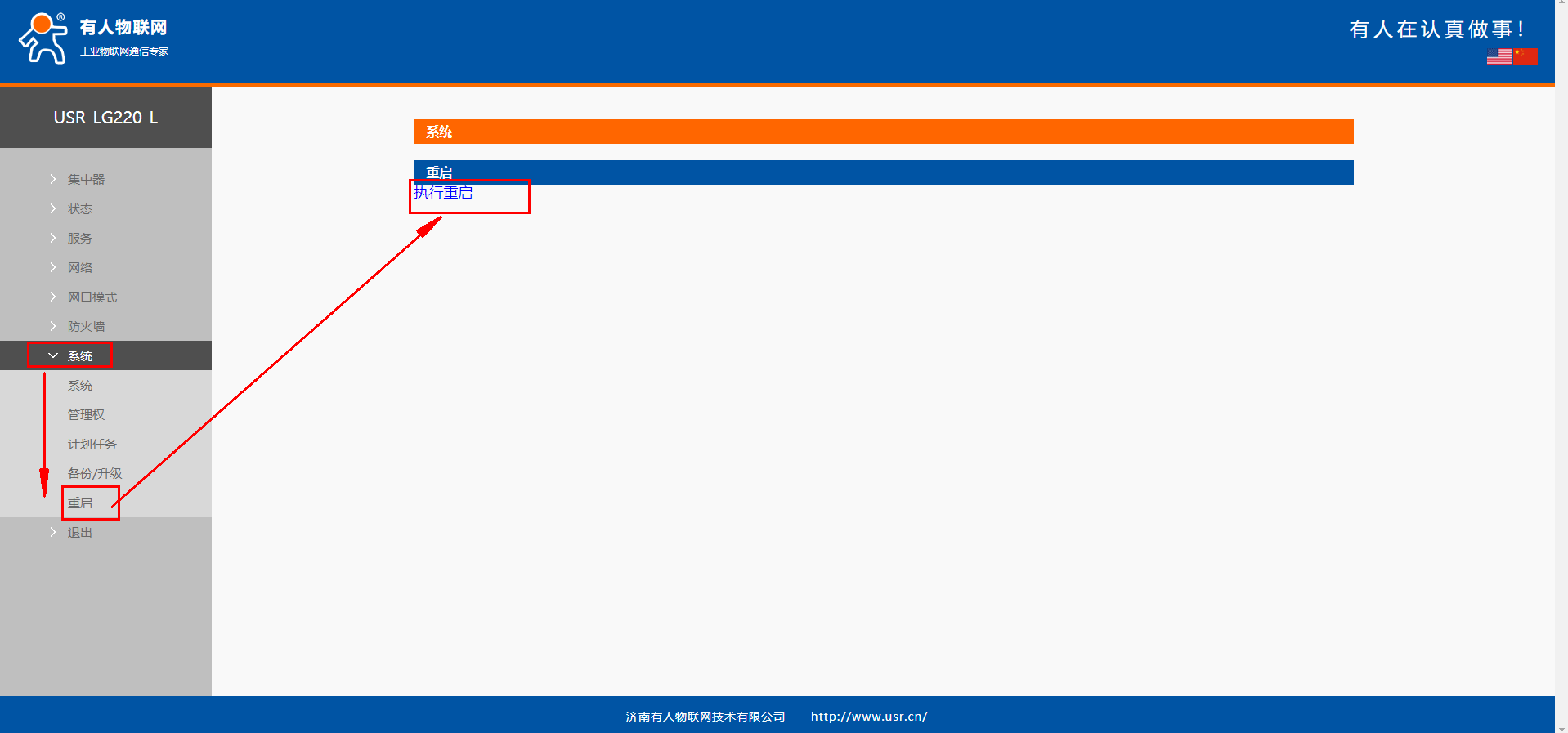

4、USR-LG220-L網頁系統，點擊重啟，執行重啟。等待一段時間，等待USR-LG220-L重啟完畢。

五、配置USR-IO34-LR-C參數：

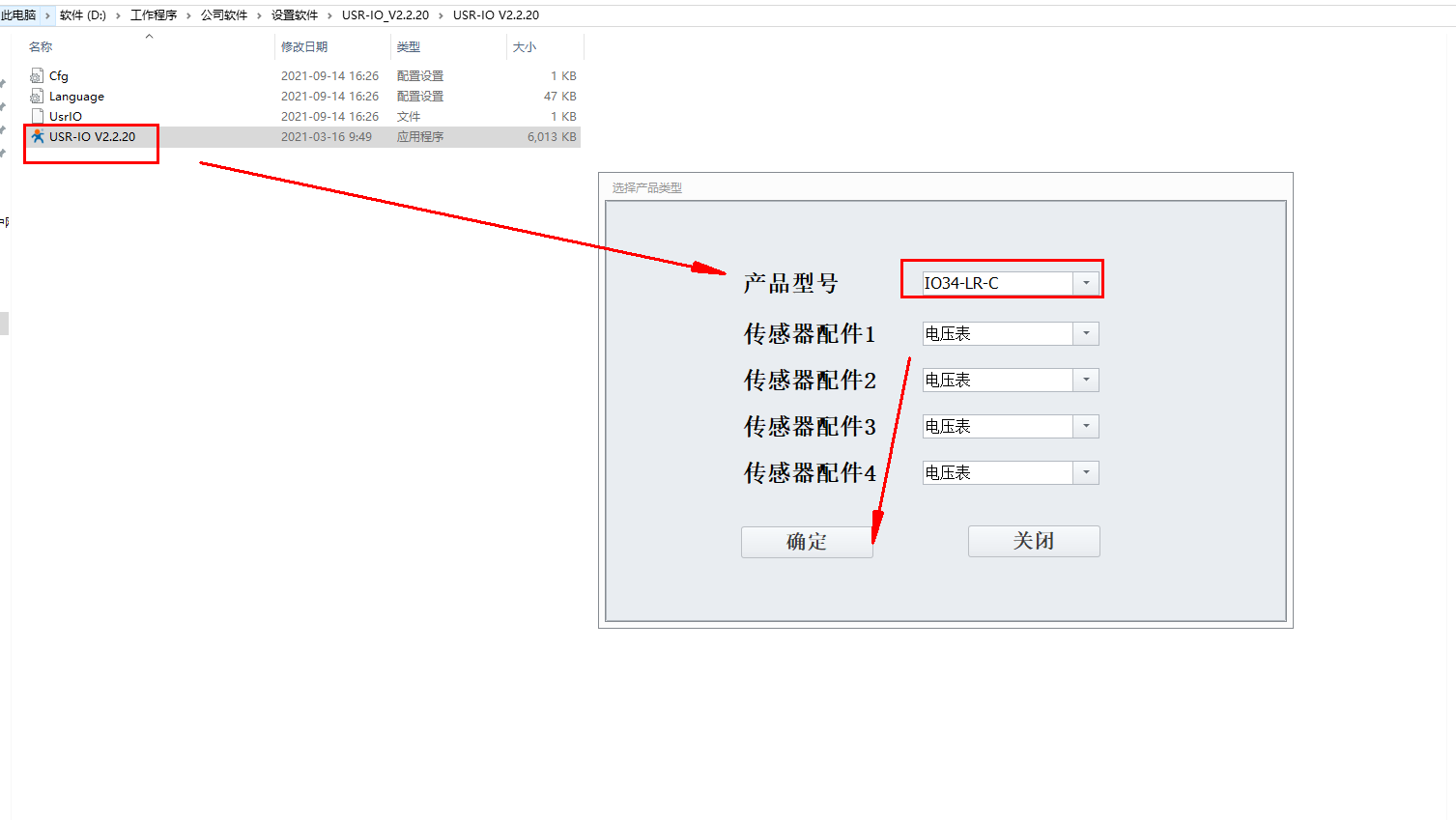

1、打開IO設置軟件，選擇產品型號IO34-LR-C

打開串口，用USB-RS485的COM口號打開，使用IO34-LR-C默認的串口參數，9600，NONE，8,1

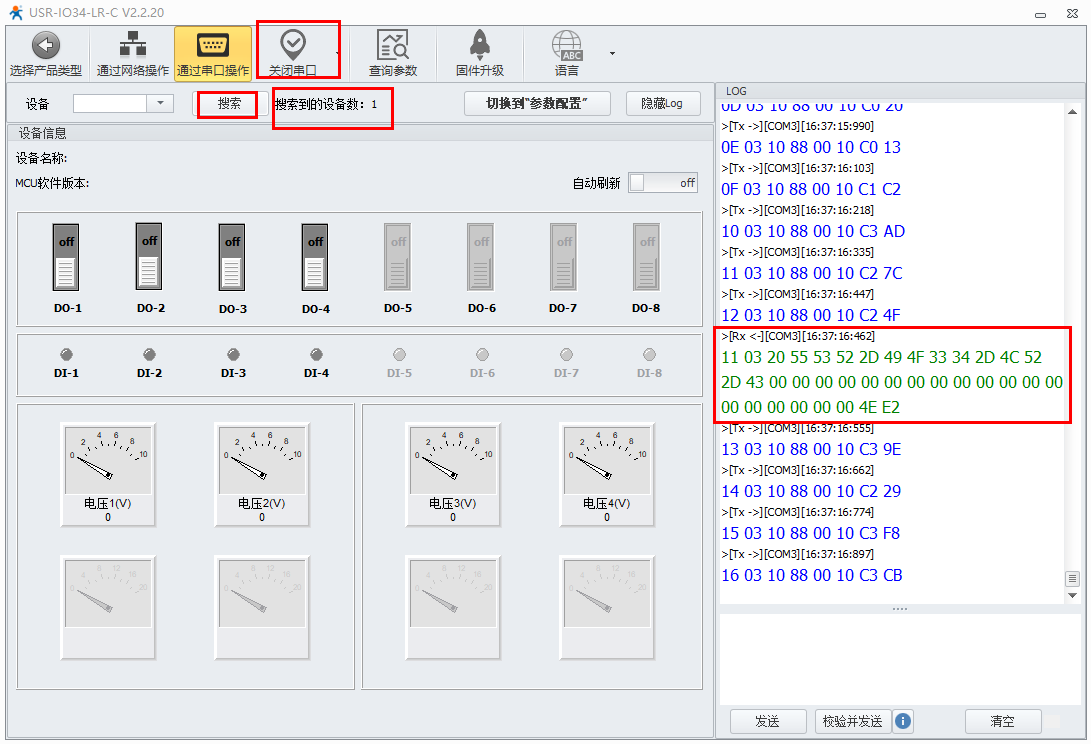

點擊搜索，搜索到11開頭設備，可以停止。

設備后面的框，可以選擇搜到的IO34-LR-C設備17。

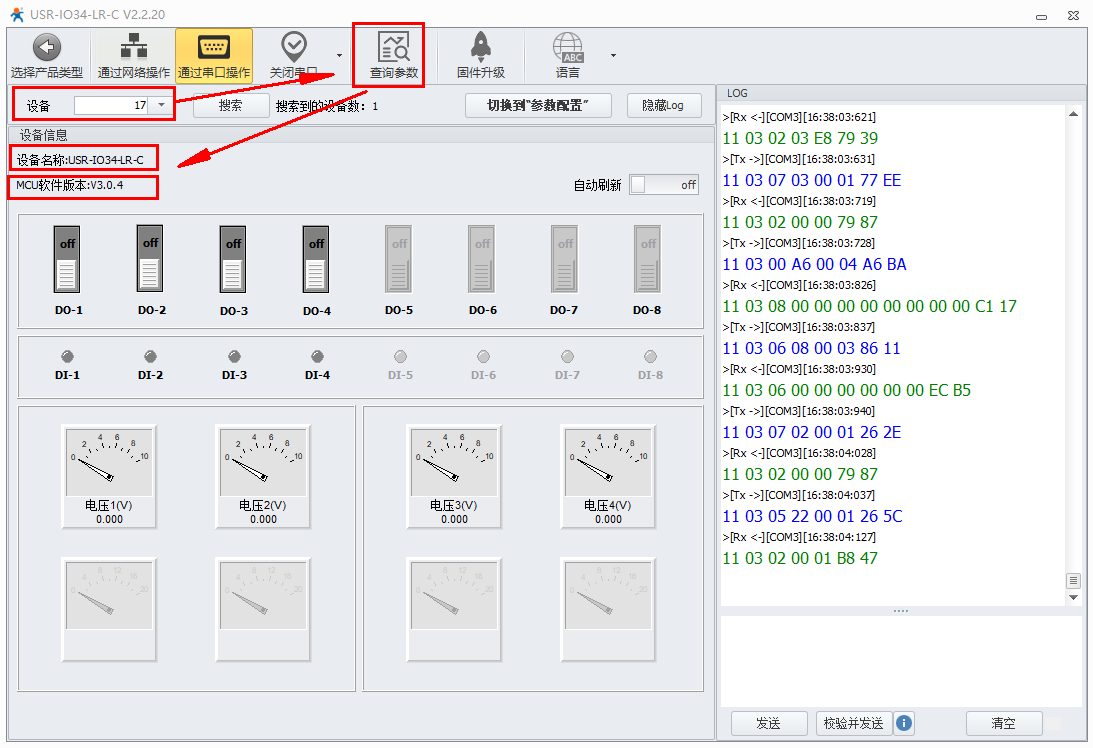

2、點擊查詢參數，查詢當前USR-IO34-LR-C的默認參數。

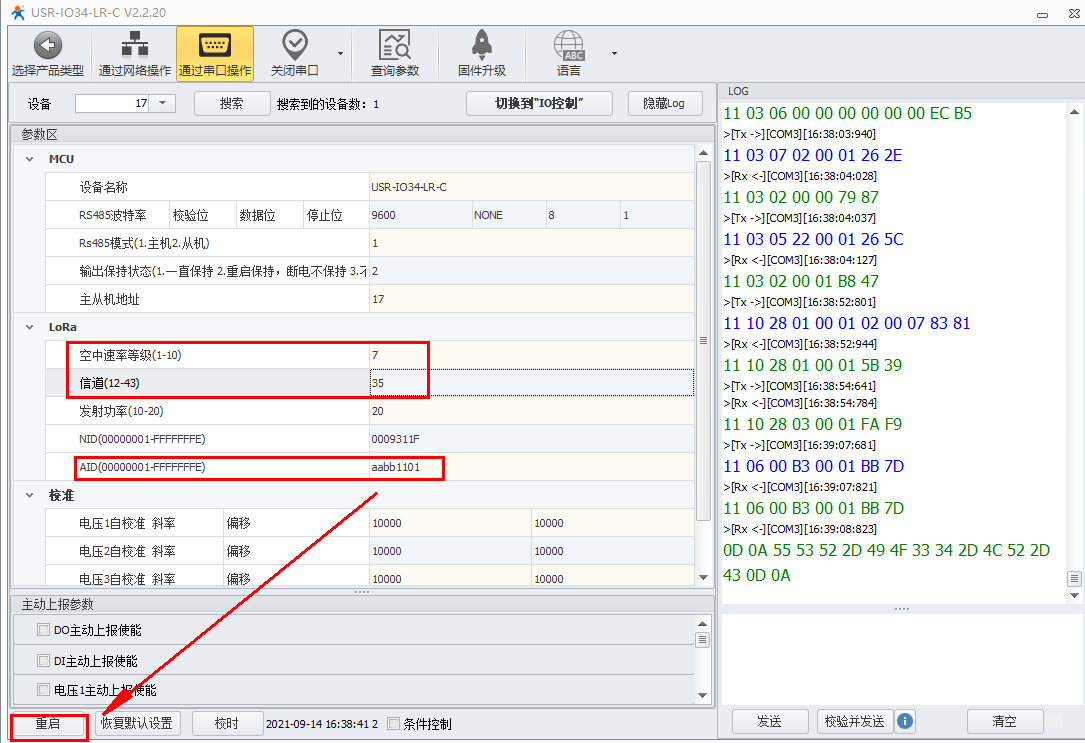

3、修改USR-IO34-LR-C的空中速率等級，設置為7。信道設置為35，和USR-LG220-L的通道一速率、信道保持一致。

AID應用ID設置為aabb1101，設置和USR-LG220-L的應用ID一致。

設置完成，點擊重啟。

六、LG220服務器下發模式控制IO34：

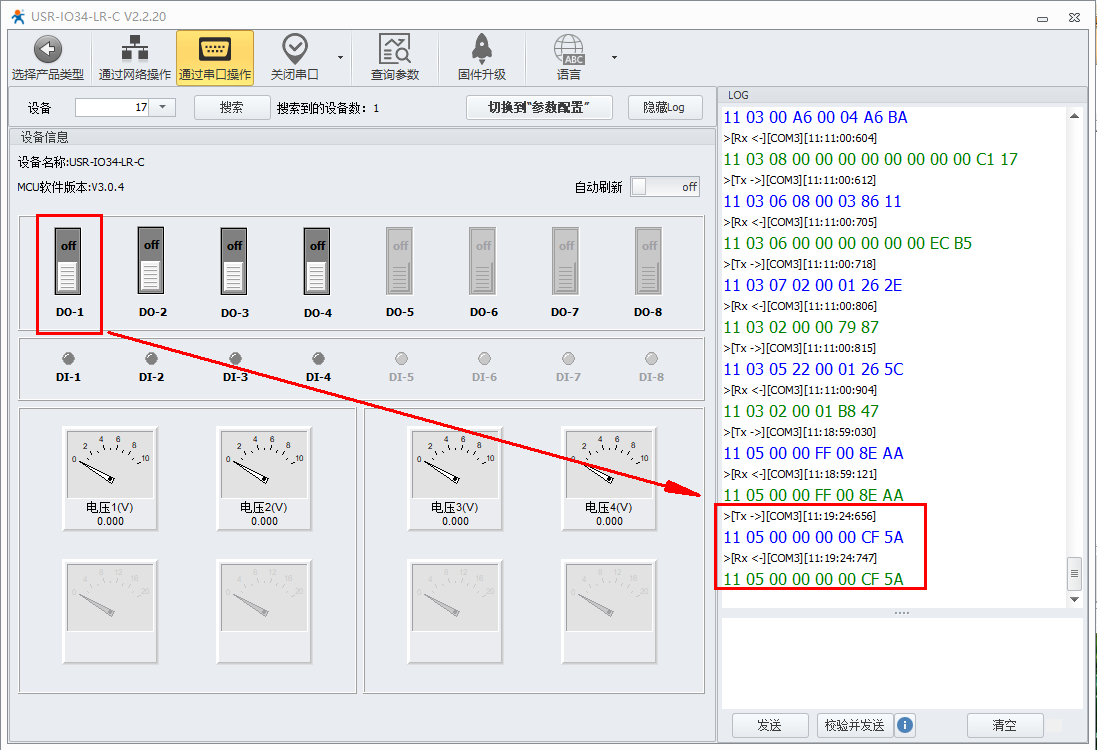

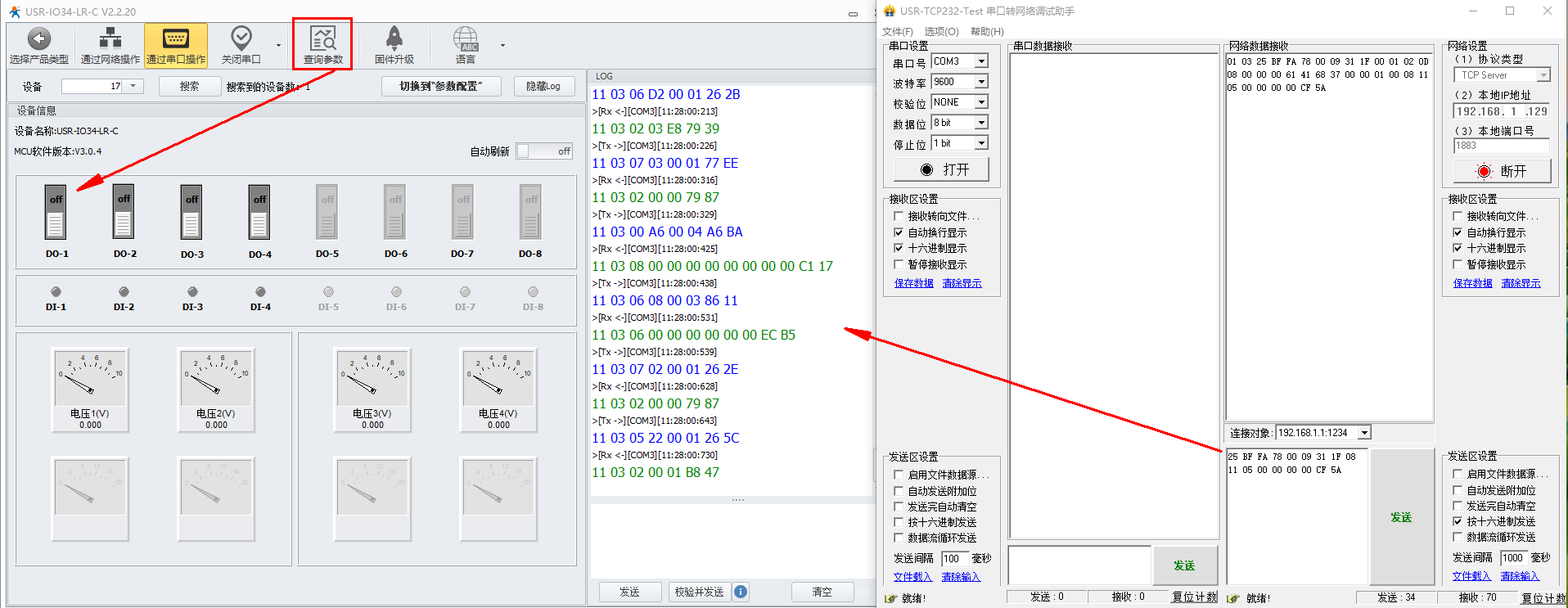

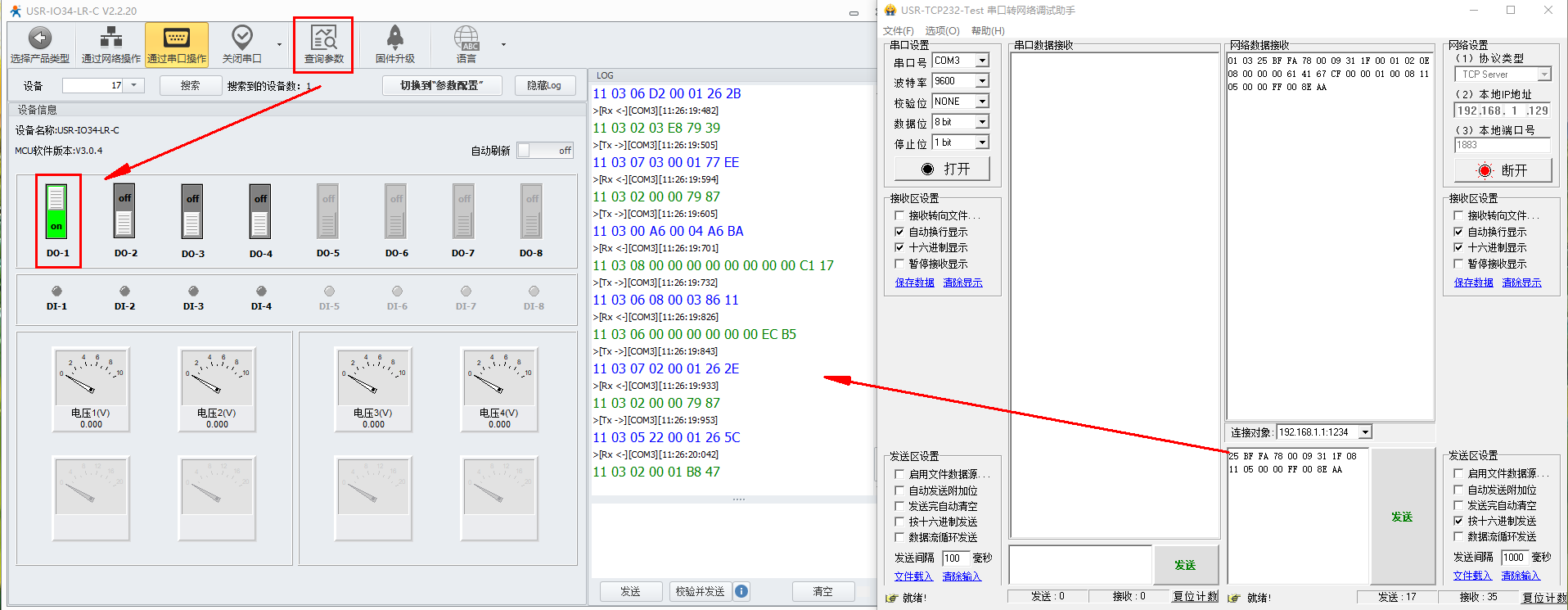

1、USR-IO34-LR-C 使用USB-RS485打開配置軟件，對DO-1進行開啟和關閉操作，配置軟件右側對話框，記錄對應的MODBUS RTU命令。

2、電腦下載打開USR-TCP232-TEST網絡助手，USR-LG220-L和網絡助手建立TCP連接。

網絡端發送和接收都勾選十六進制顯示和接收，然后網絡端按照USR-LG220-L的服務器主動下發協議，輸入命令，去控制USR-IO34-LR-C DO-1開啟和關閉。

服務器主動下發協議請參考USR-LG220-L說明書第56頁。

服務器下行請求數據格式分2個版本（V1.0）和（V2.0）。
