兩個USR-N510 -H7局域網一對一通訊

一、資料下載

1、串口網絡調試助手http://imbacareer.com.cn/Download/27.html

2、USR-N510-H7設置軟件http://imbacareer.com.cn/Download/383.html

3、USR-N510-H7規格書http://imbacareer.com.cn/Download/1099.html

4、USR-N510-H7說明書http://imbacareer.com.cn/Download/1098.html

5、USR-N510-H7 AT指令集http://imbacareer.com.cn/Download/1100.html

二、準備工作

1、USR-N510-H7產品  數量2個

2、電源適配器 12V 數量2個

3、網線 數量1根

4、USB-RS485串口線 數量2條

5、電腦 數量1臺

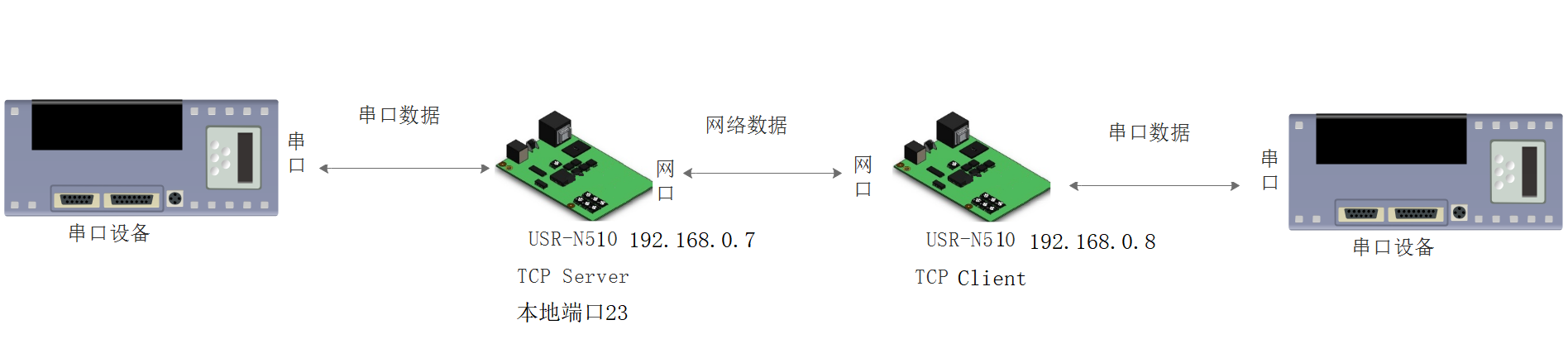

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接：

兩個USR-N510-H7產品，USB-RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N510 串口的B端子，USB頭插入電腦USB口。

N510網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N510用12V電源適配器供電。

2、指示燈狀態：

1) POWER燈：電源指示燈，只要電源連接正常，指示燈長亮。

2) WORK燈：Work指示燈，N510工作狀態指示燈， N510正常工作，指示燈閃亮。

3) 485TX燈：串口1發送指示燈

4) 485RX燈：串口1接收指示燈

3、電腦設置：

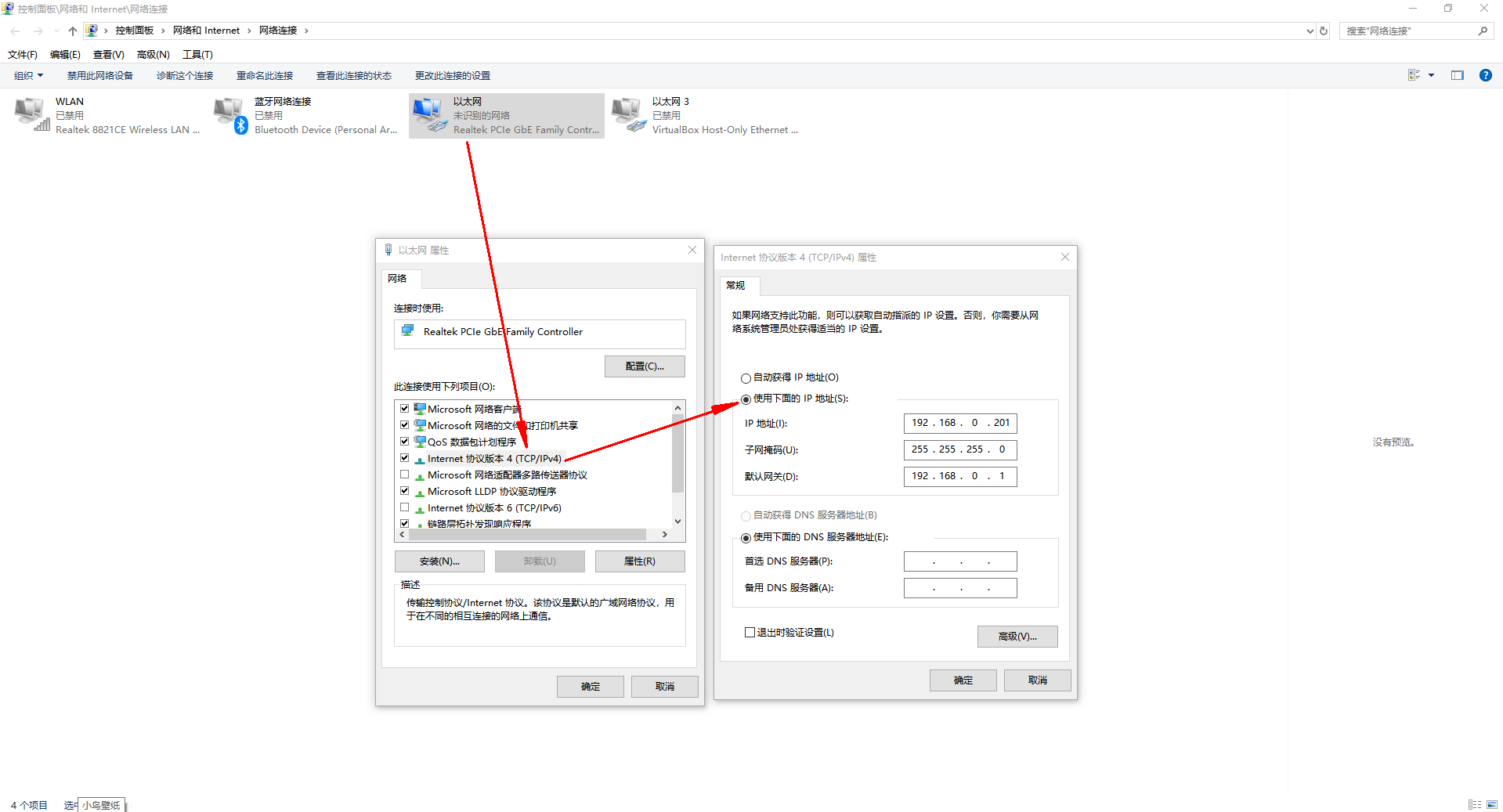

1）電腦本地連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

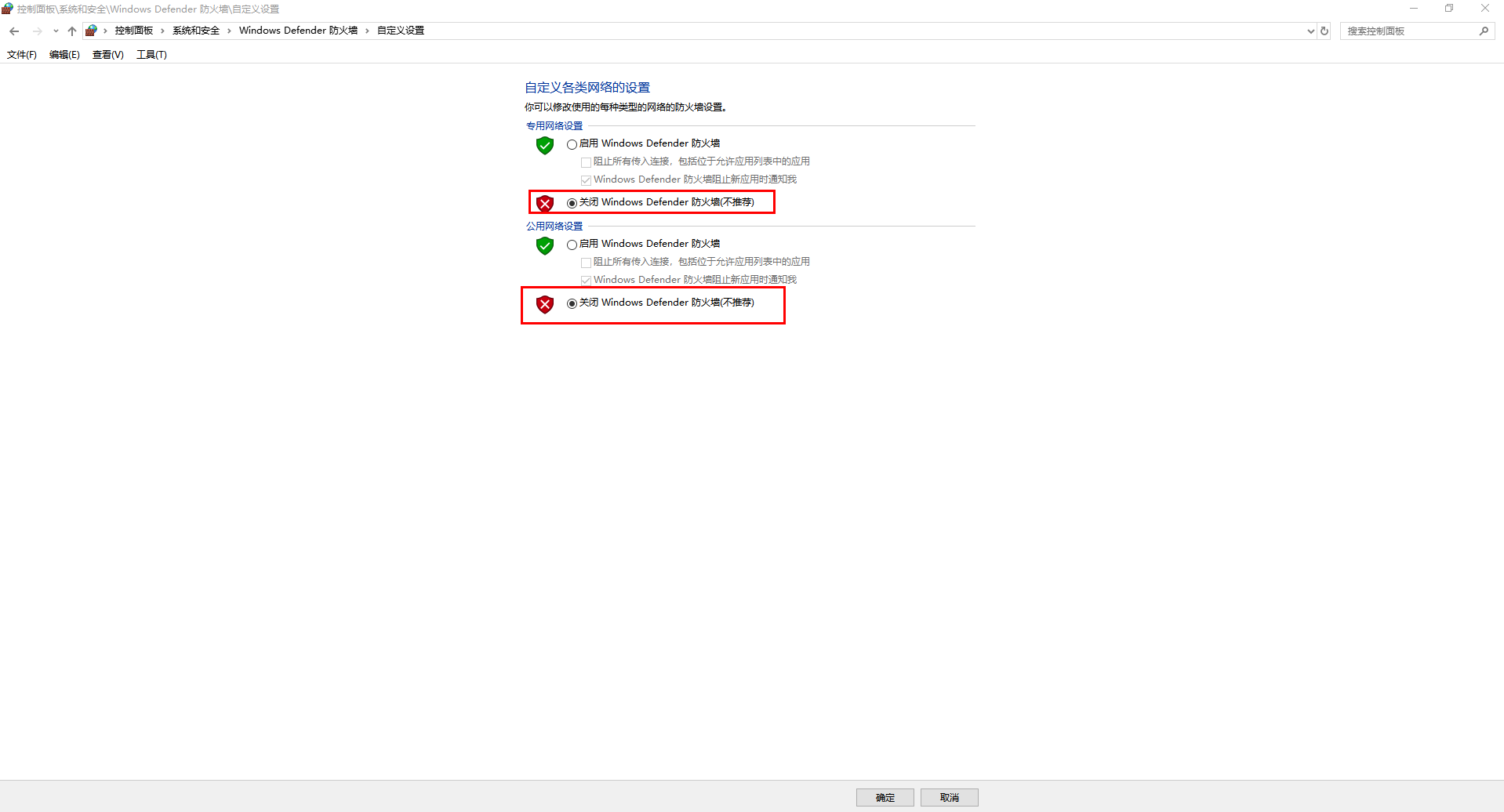

2）電腦關閉防火墻

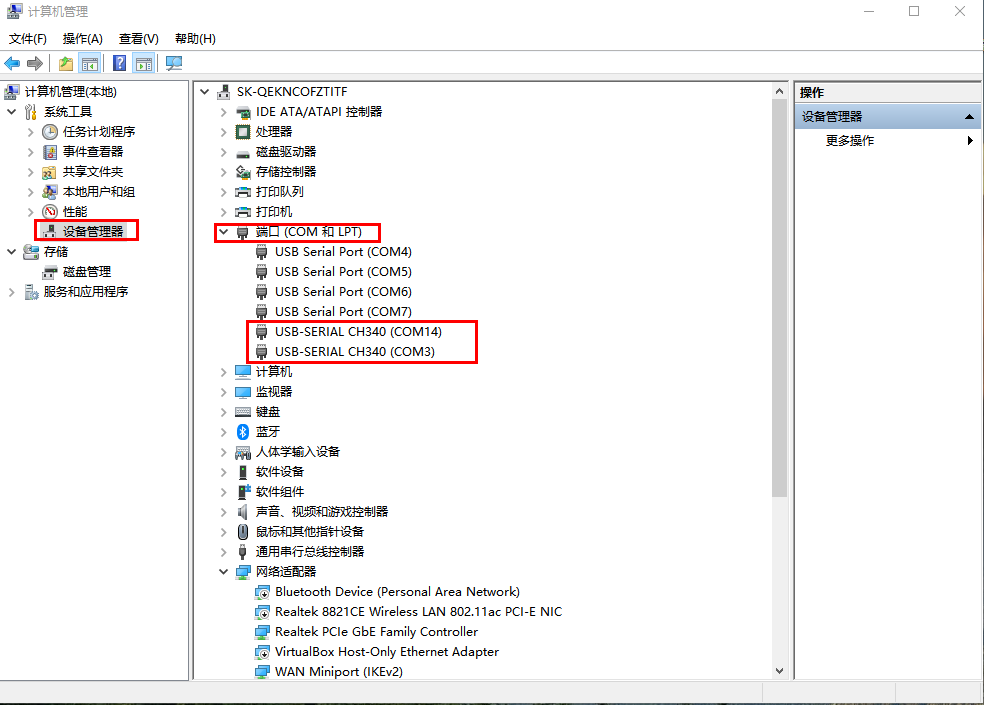

3）檢查USR-RS485串口線的COM口號

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認2條USB-RS485串口線的COM口號，有人測試電腦是COM3和COM14

五、產品參數設置

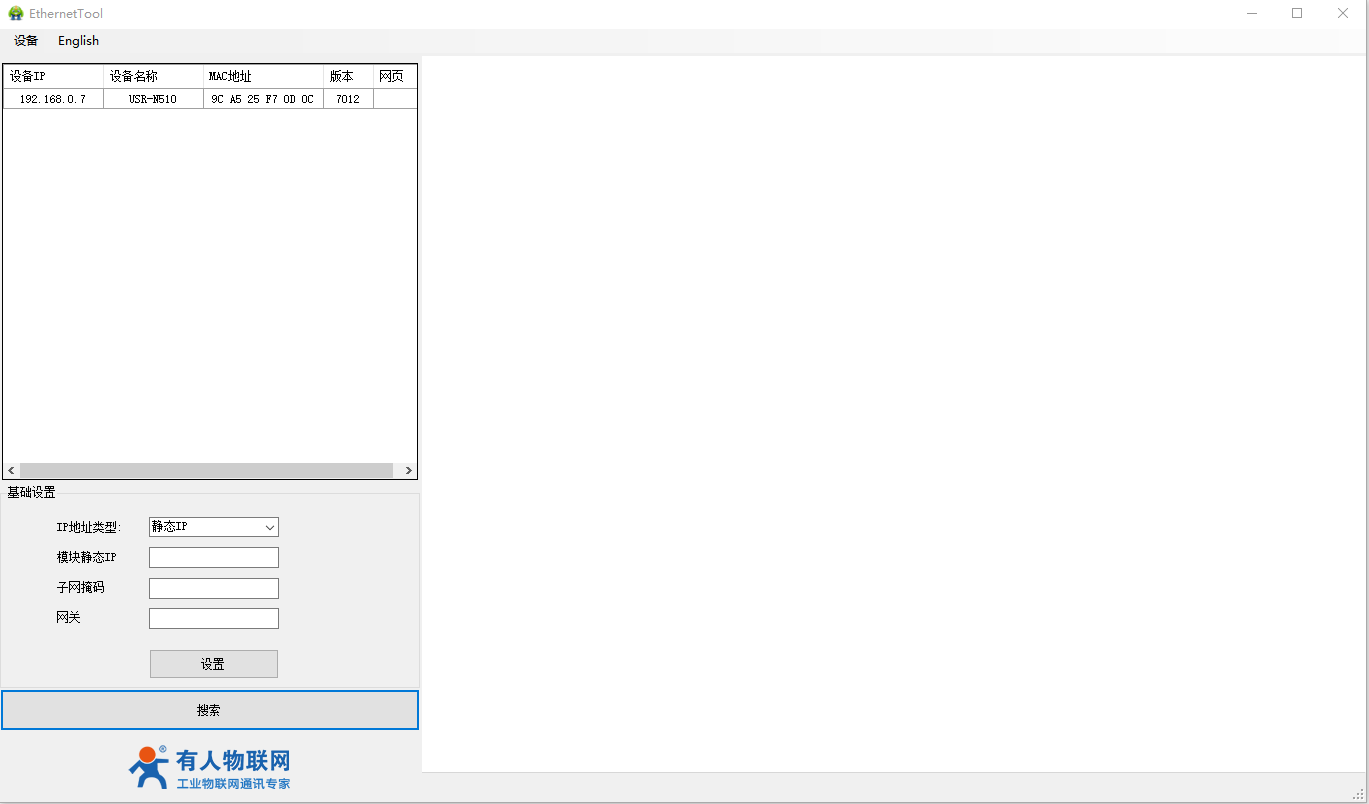

1、下載并打開H7系列配置軟件：

用H7系列配置軟件搜索N510設備，單擊搜索

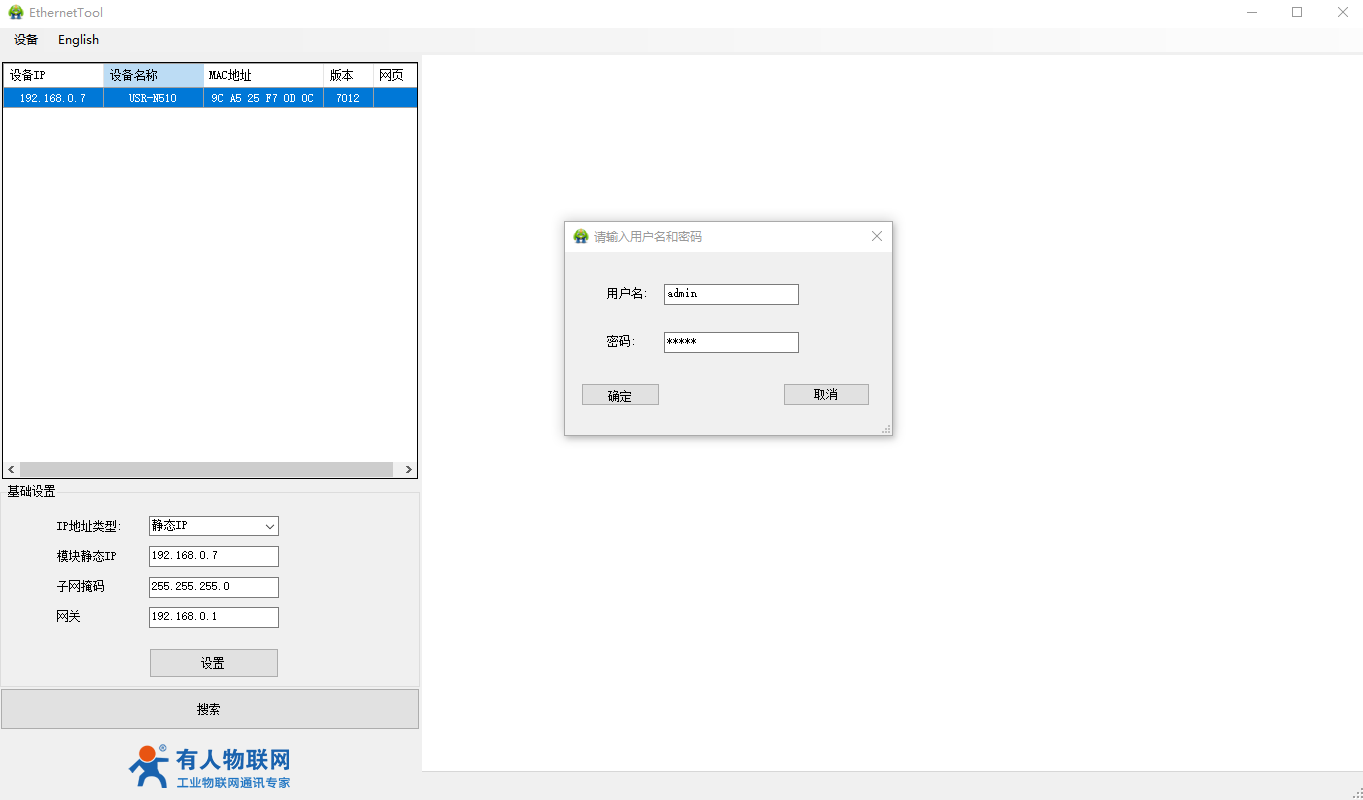

2、登錄

輸入用戶名admin和密碼admin，點擊確定

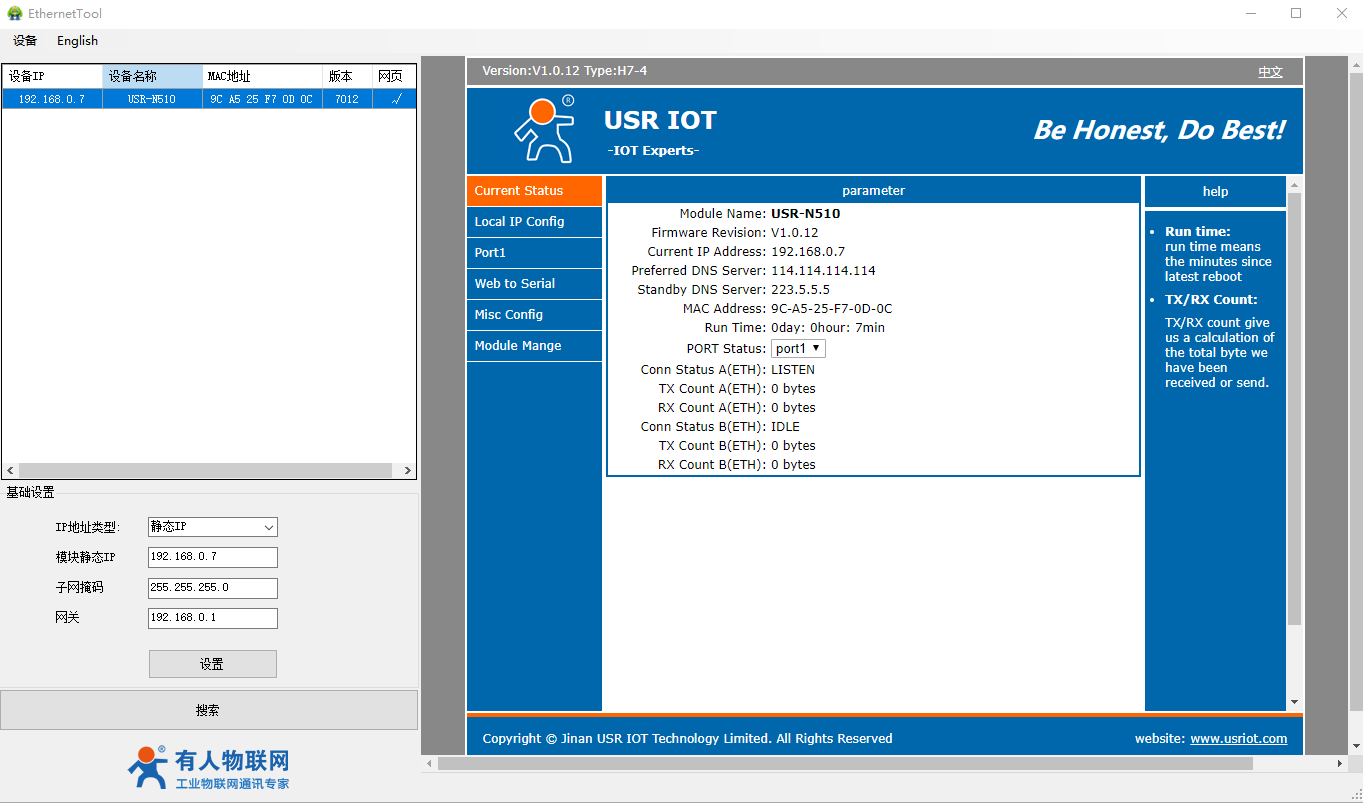

3、單擊產品名稱顯示信息

顯示IP 192.168.0.7之后，單擊IP，右側顯示N510參數設置頁面。

4、英文顯示切換中文

英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

六、數據調試

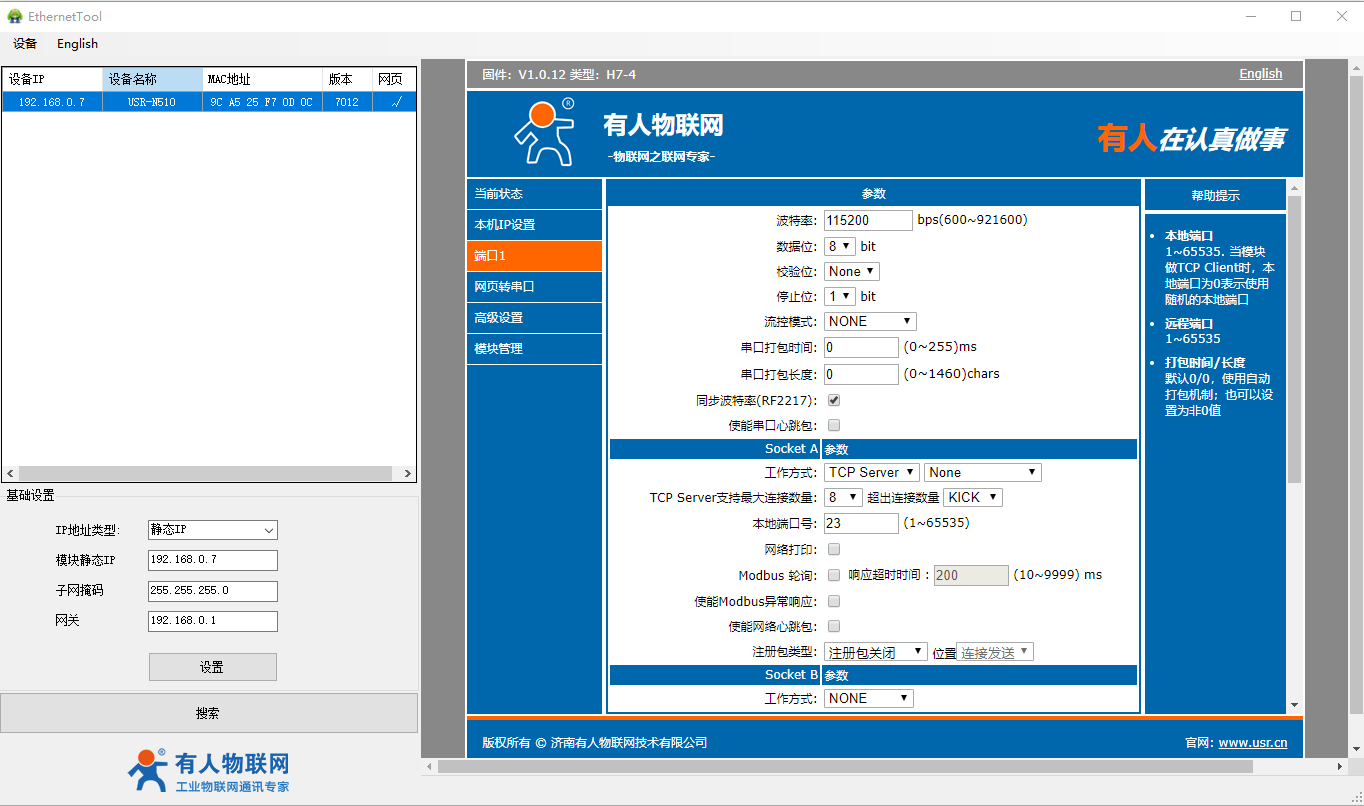

1、配置兩個N510參數：

第一個N510 IP192.168.0.7檢查端口1的RS485參數

默認工作方式是TCP server，本地端口號23。

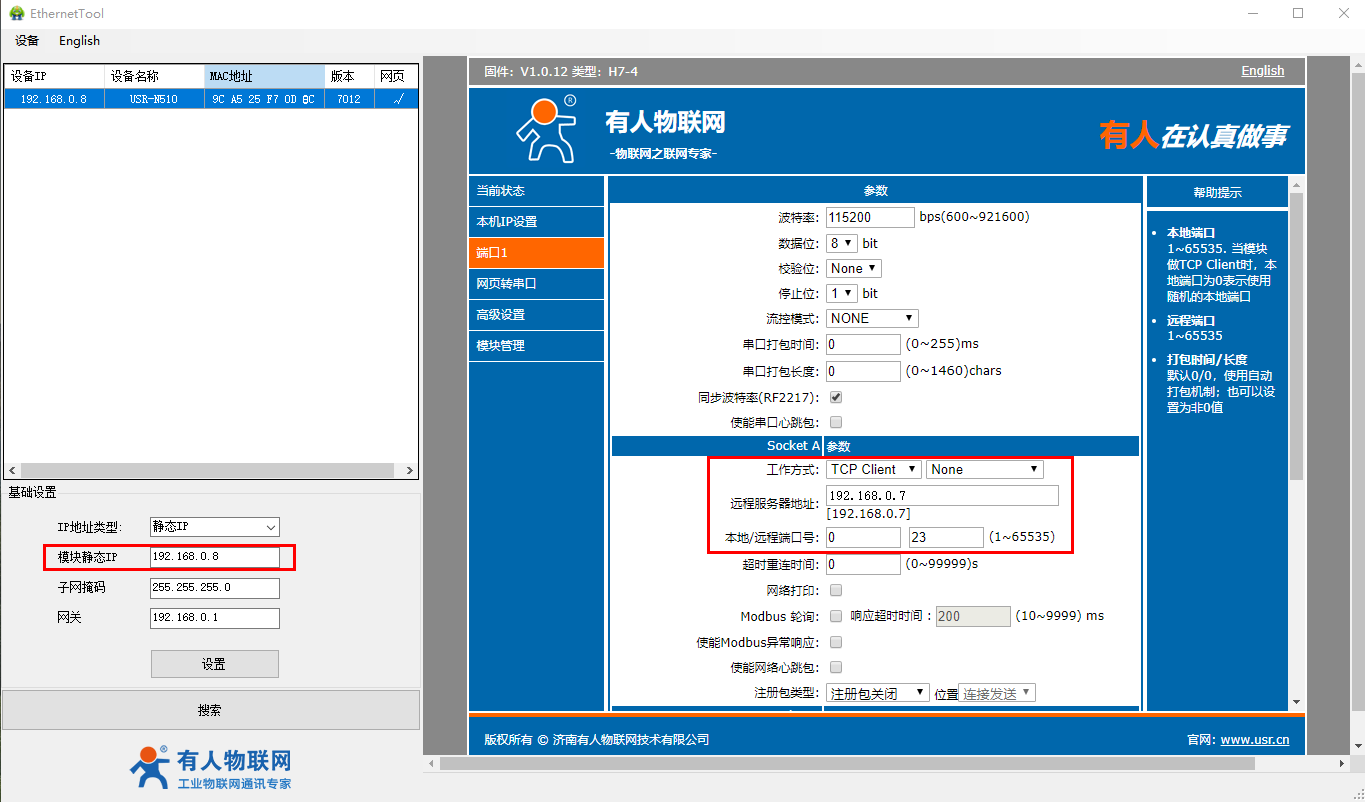

第二個N510 IP設置192.168.0.8檢查端口1的RS485參數

工作方式設置TCP client，遠程服務器地址填192.168.0.7，遠程端口填23。本地端口填0。

保存參數，重啟N510。

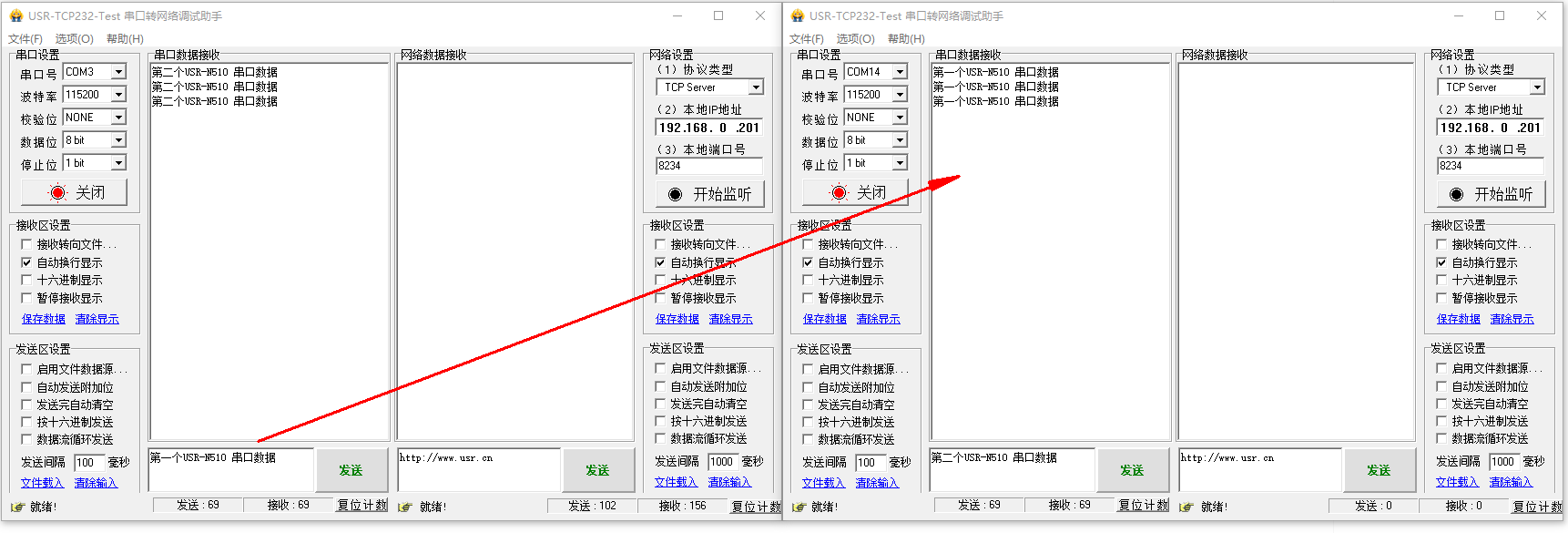

2、兩個N510參數透傳數據：

兩個N510的2個網口用一根網線直連，兩個N510的串口分別接USB-RS485串口線接電腦，打開2個串口助手，對應各自N510串口參數。

打開串口，相互發送數據。
