USR-N510-H7 MODBUS 網關功能測試案例


一、資料下載

1、串口網絡調試助手http://imbacareer.com.cn/Download/27.html

2、USR-N510-H7設置軟件http://imbacareer.com.cn/Download/383.html

3、USR-N510-H7規格書http://imbacareer.com.cn/Download/1099.html

4、USR-N510-H7說明書http://imbacareer.com.cn/Download/1098.html

5、USR-N510-H7 AT指令集http://imbacareer.com.cn/Download/1100.html

二、準備工作

1、USR-N510-H7產品  數量1個

2、電源適配器 12V 數量1個

3、網線 數量1根

4、USB-RS485串口線 數量1條

5、電腦 數量1臺

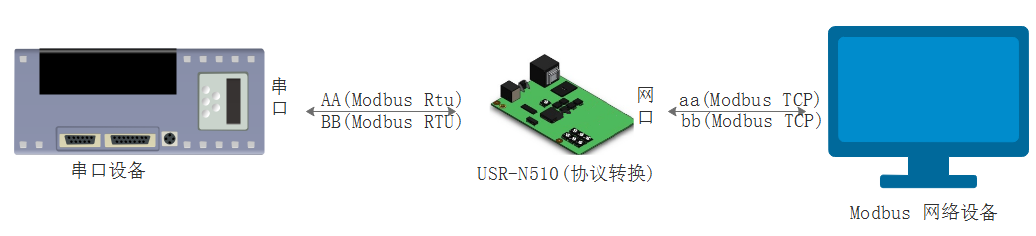

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接：

USR-N510-H7產品，USB-RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N510 串口的B端子，USB頭插入電腦USB口。

N510網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N510用12V電源適配器供電。

2、指示燈狀態：

1) POWER燈：電源指示燈，只要電源連接正常，指示燈長亮。

2) WORK燈：Work指示燈，N510工作狀態指示燈， N510正常工作，指示燈閃亮。

3) 485TX燈：串口1發送指示燈

4) 485RX燈：串口1接收指示燈

3、電腦設置：

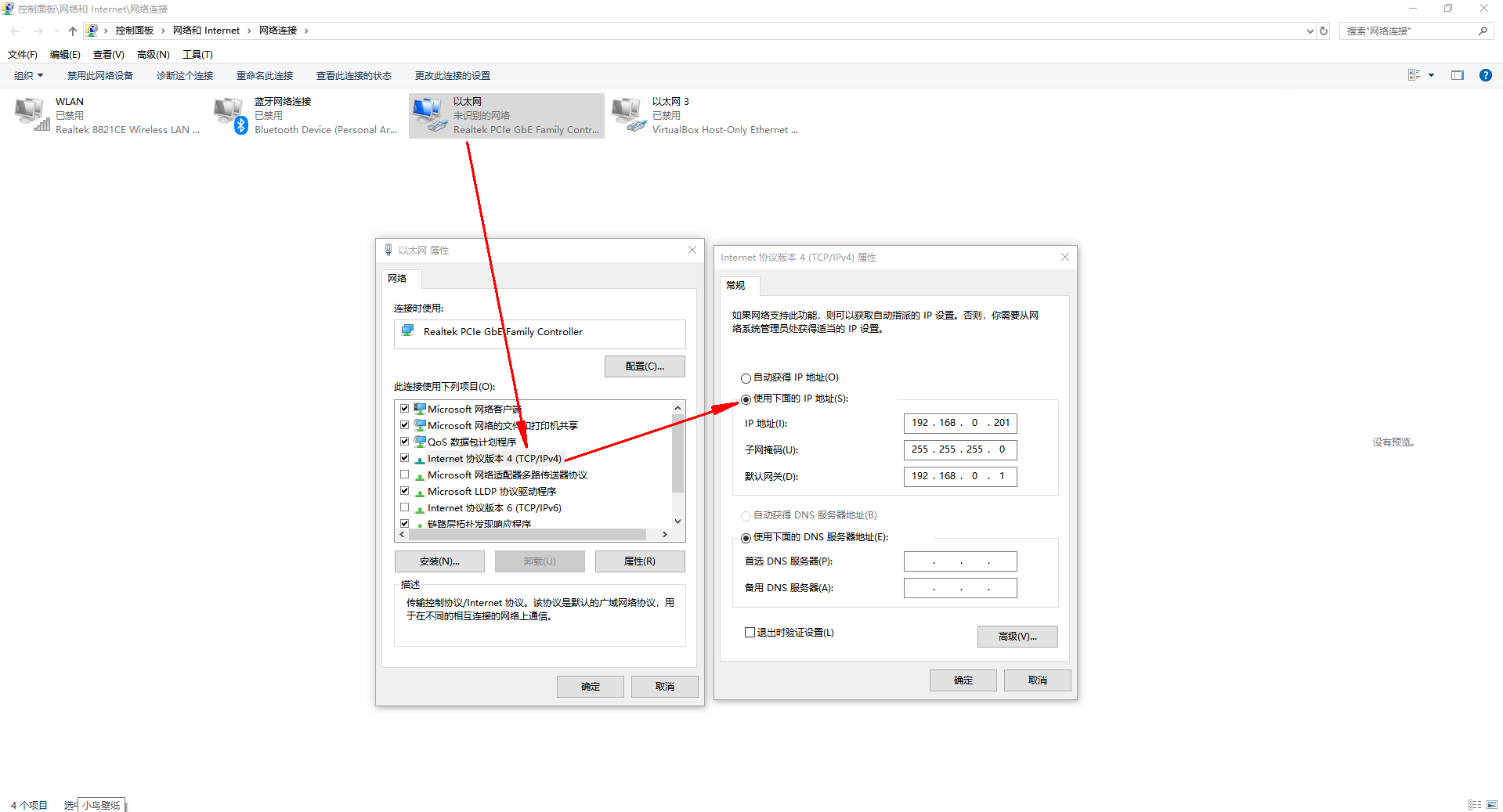

1）電腦本地連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

2）電腦關閉防火墻

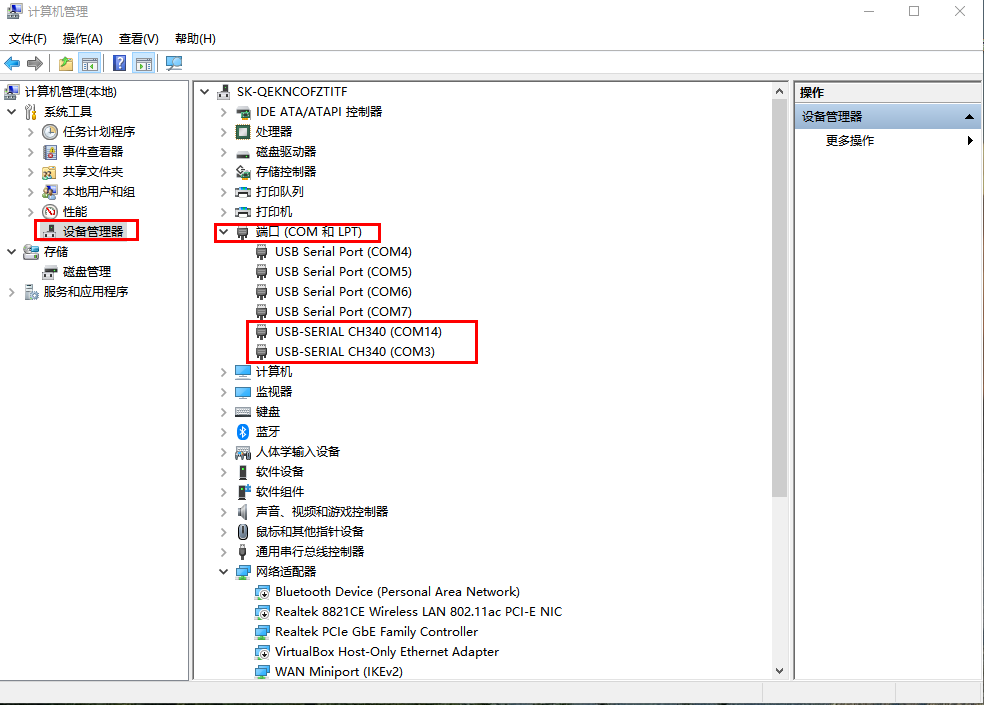

3）檢查USR-RS485串口線的COM口號

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3

五、產品參數設置

1、下載并打開H7系列配置軟件：

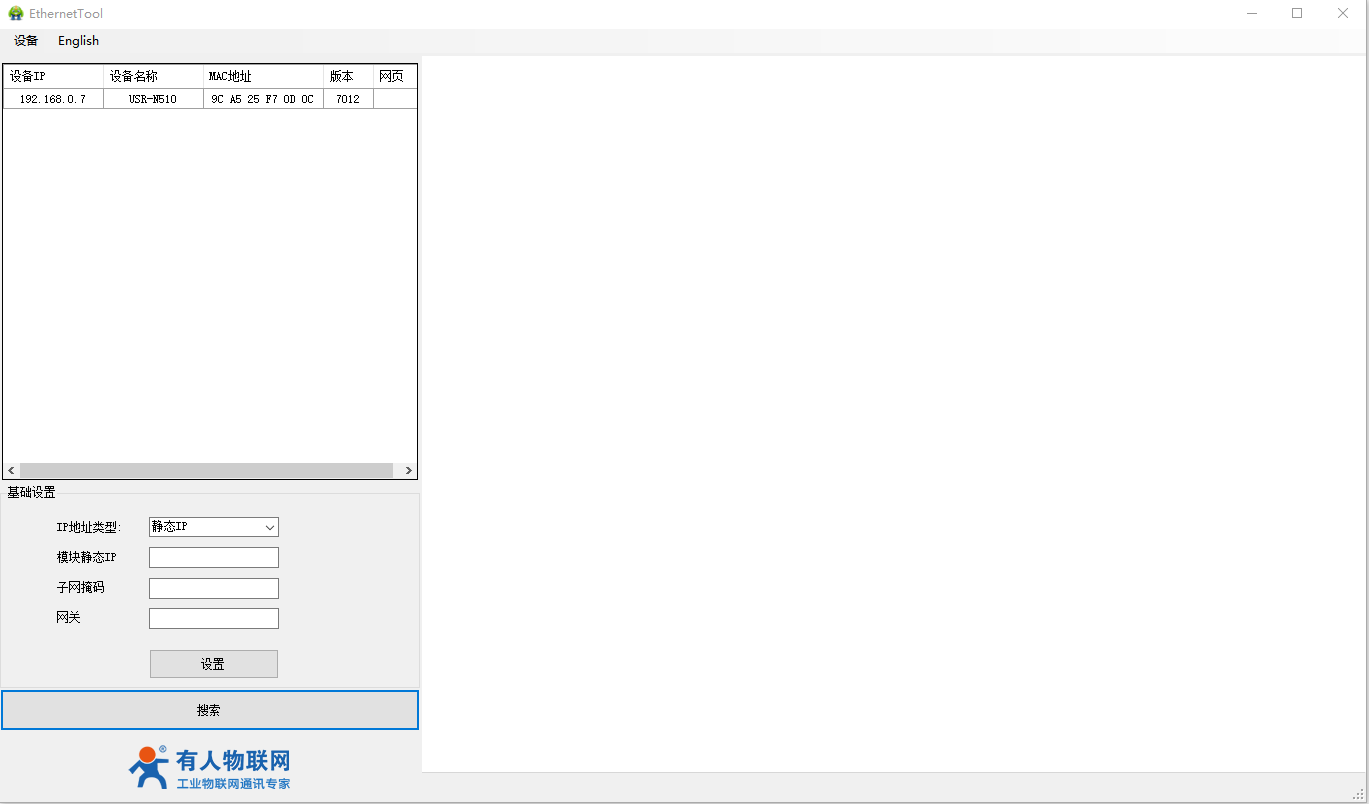

用H7系列配置軟件搜索N510設備，單擊搜索

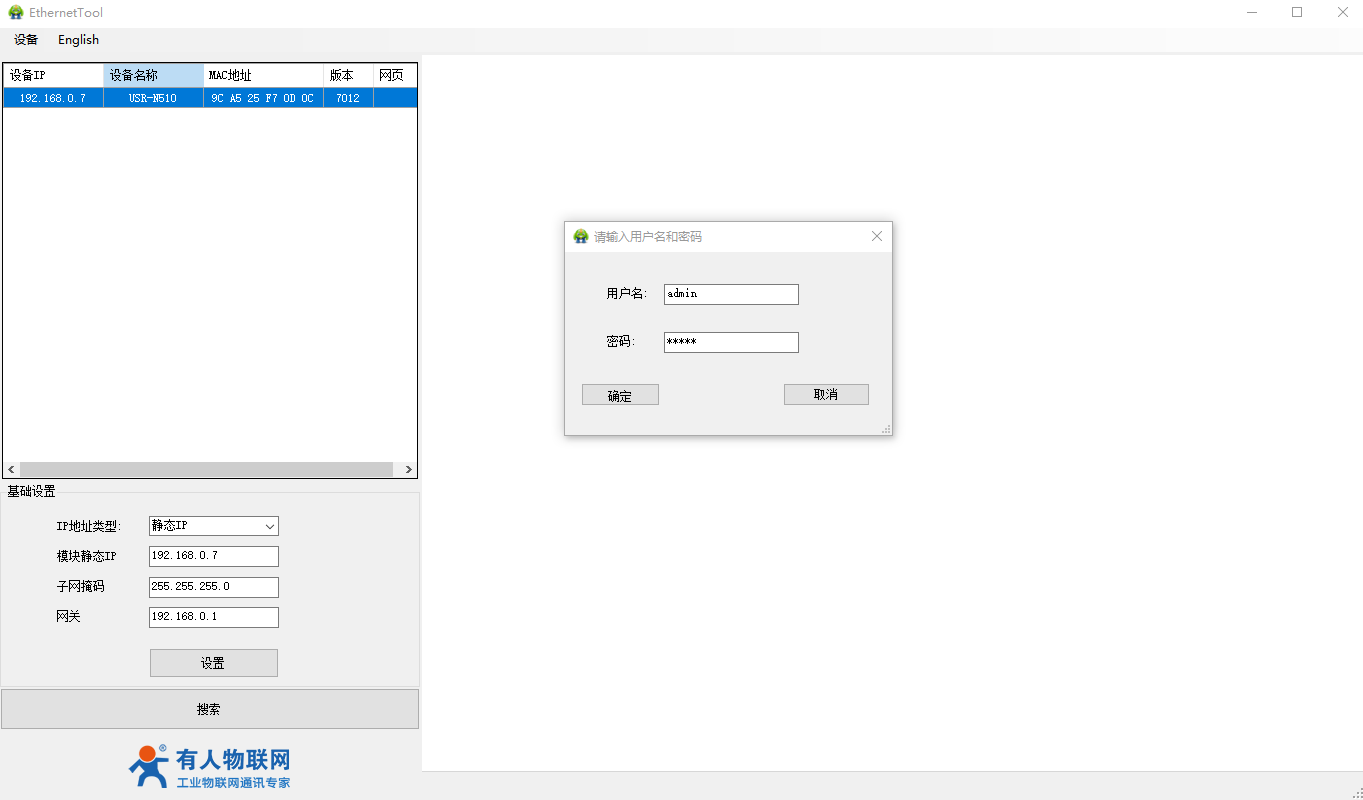

2、登錄

輸入用戶名admin和密碼admin，點擊確定

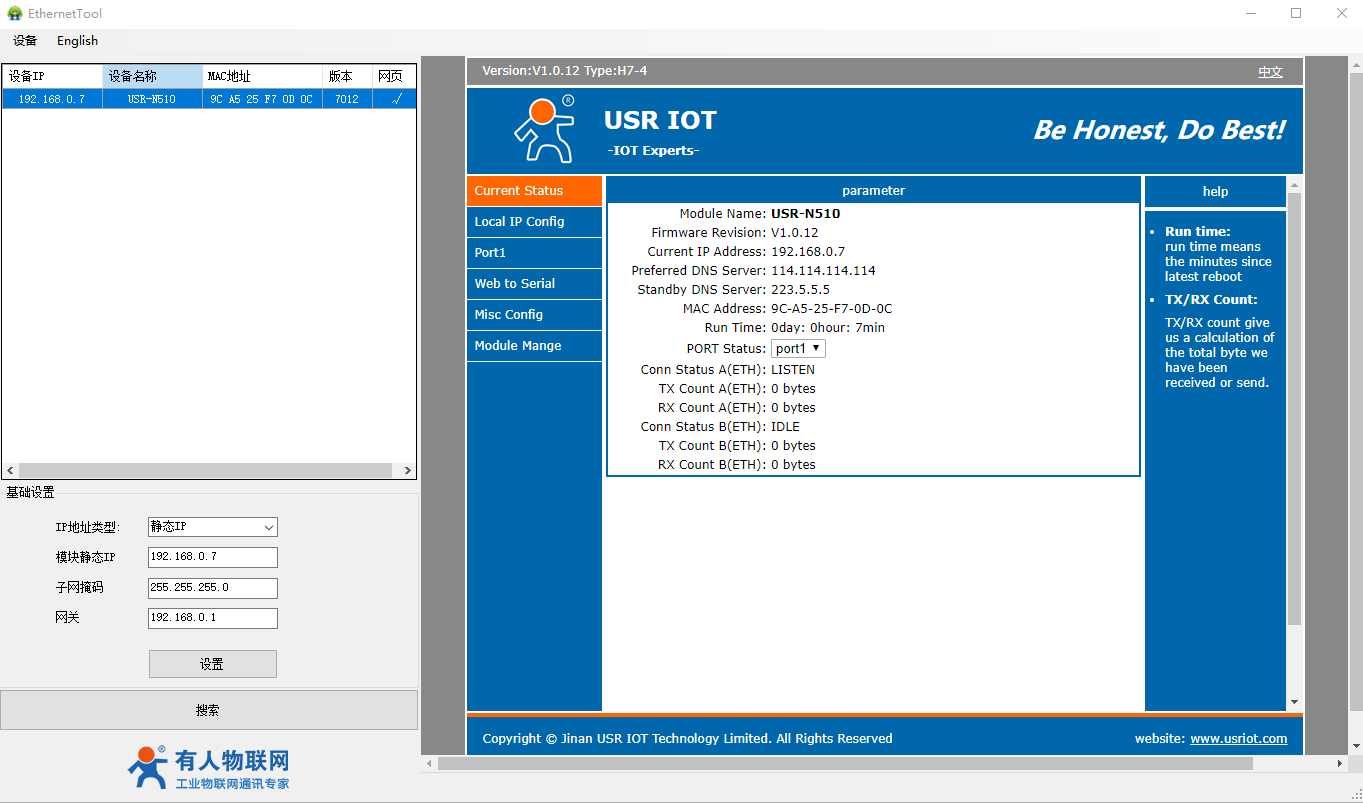

3、單擊產品名稱顯示信息

顯示IP 192.168.0.7之后，單擊IP，右側顯示N510參數設置頁面。

4、英文顯示切換中文

英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

六、數據調試

1、MODBUS網關參數設置：

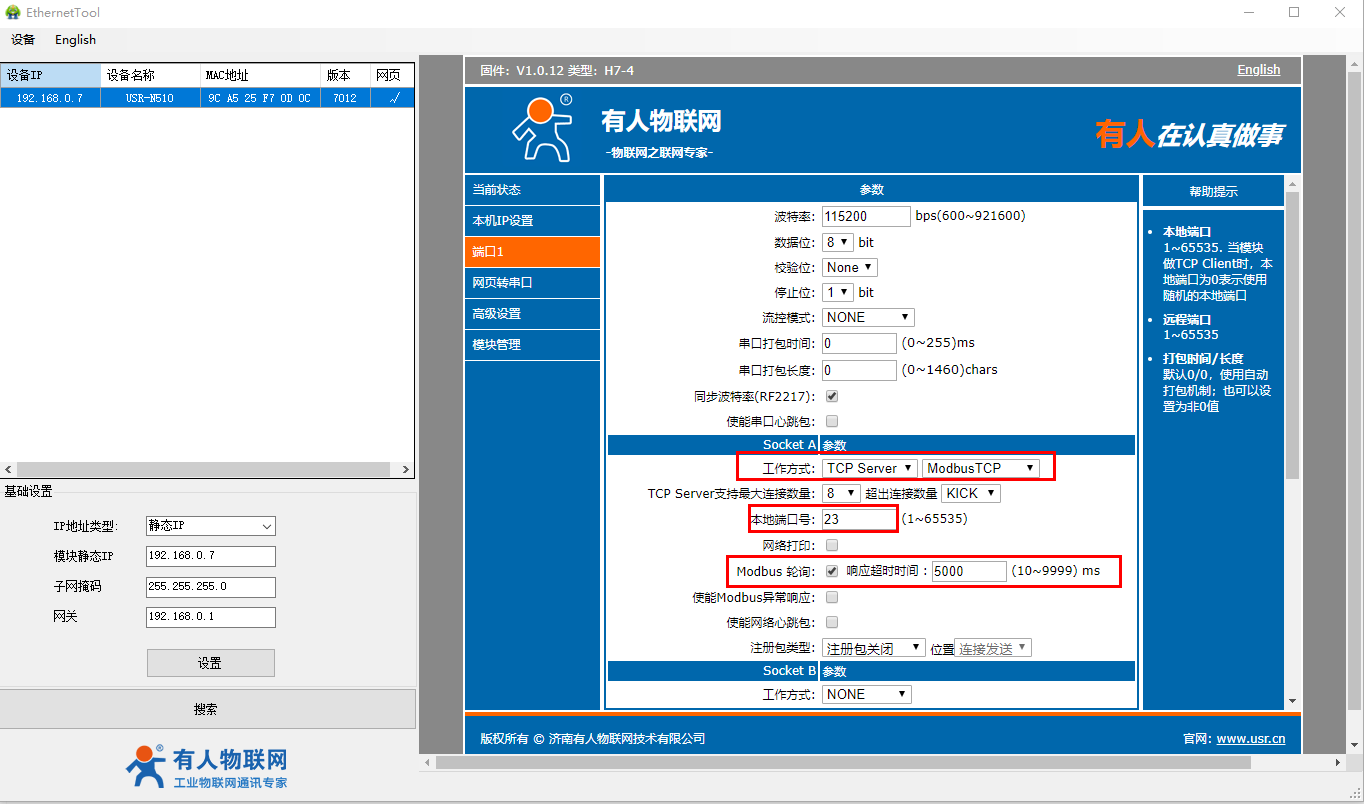

工作方式設置TCP server ModbusTCP，本地端口號默認是23，Modbus TCP輪詢默認是關閉，需要勾選開啟MODBUS TCP輪詢。

輪詢超時時間默認是200ms,需要改大，改成5000ms。

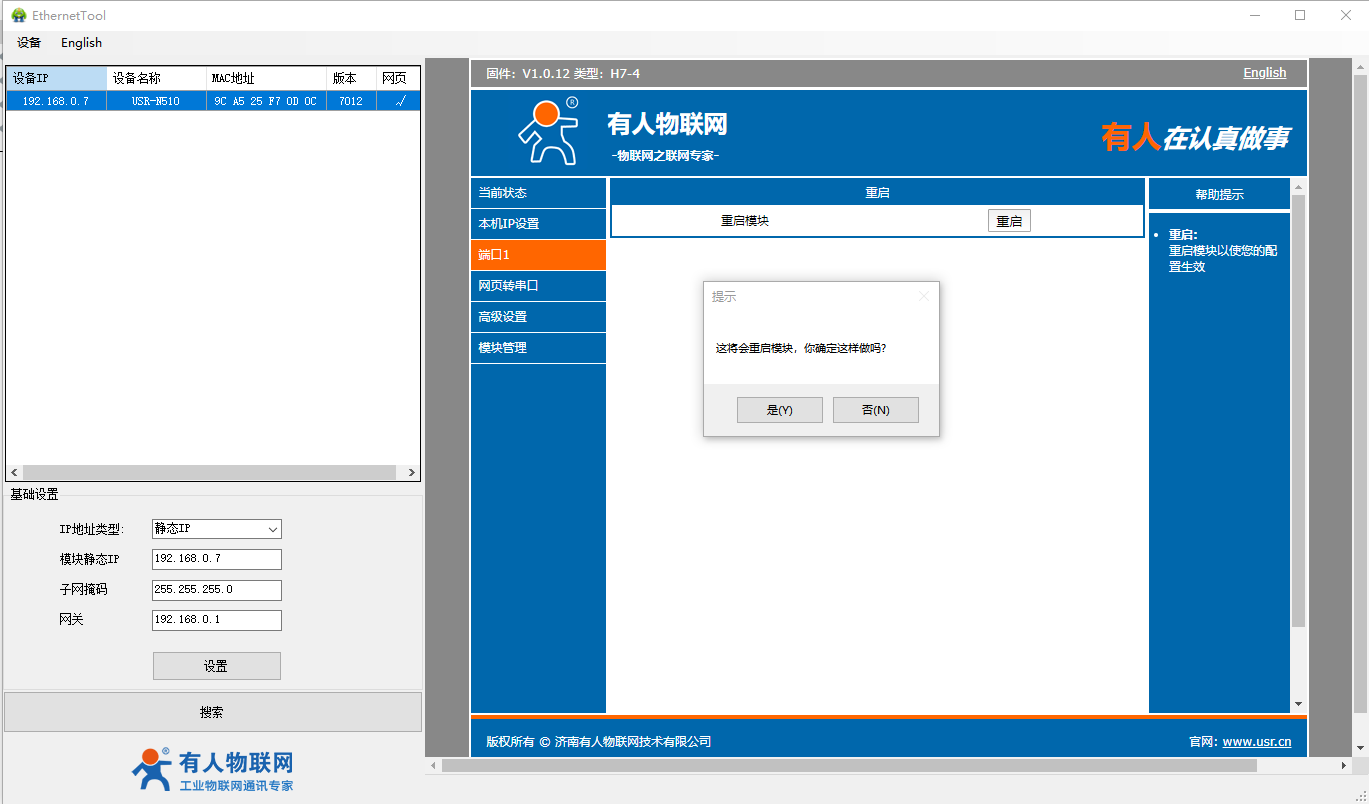

保存參數，重啟設備。

2、MODBUS SLAVE和MODBUS POLL軟件設置：

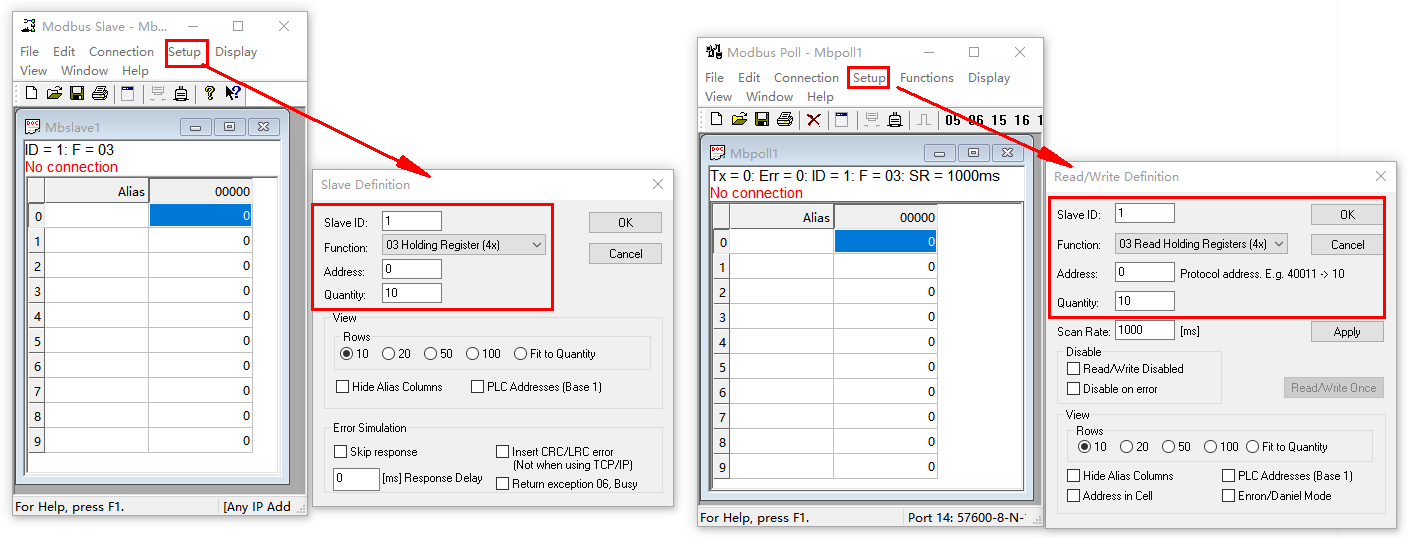

MODBUS SLAVE軟件和MODBUS POLL軟件的設備ID SLAVE ID需要設置一致，寄存器起始地址和寄存器數量設置一致。舉例，我用的是起始地址0，寄存器數量10。用的是03功能碼。

SLAVE ID 是1。備注：MODBUS POLL軟件有些版本，有一個讀寫選項，Read/Write Disabled,需要取消勾選。

模擬測試用MODBUS SLAVE軟件做串口設備，用MODBUS POLL軟件做網絡端。

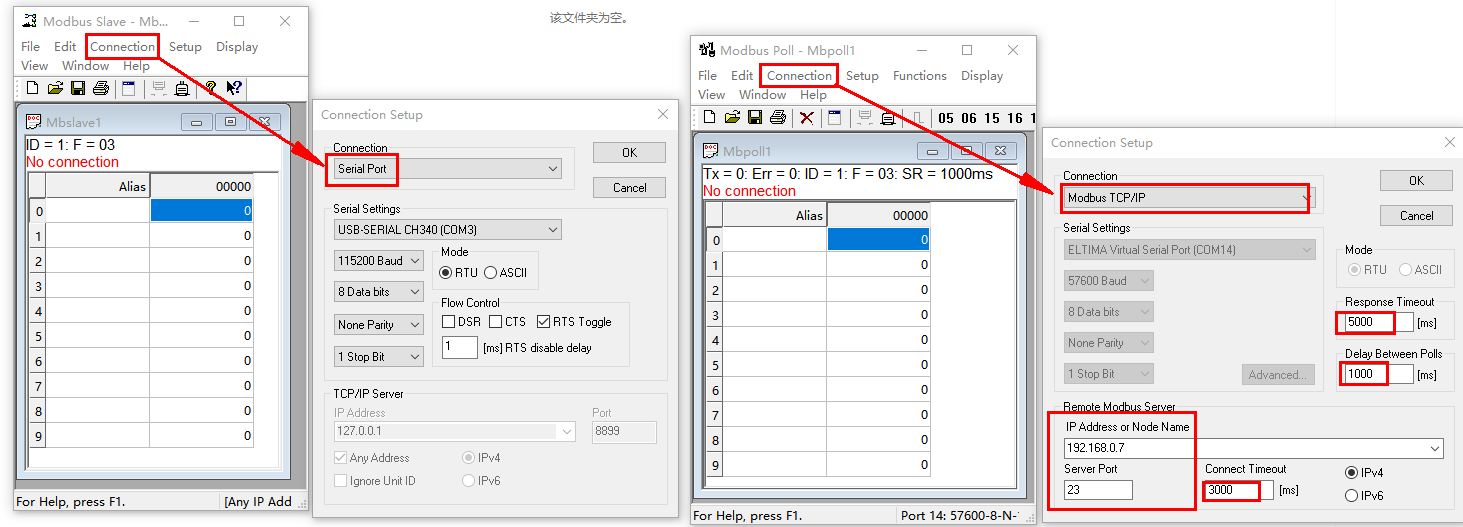

MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和USR-N510的串口參數設置一致。

MODBUS POLL軟件設置MODBUS TCP/IP。IP地址填USR-N510的IP地址，Server Port填USR-N510的端口號23。注意MODBUS POLL軟件的3個時間參數，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

3、基本通訊測試：

MODBUS SLAVE軟件添加1個SLAVE ID，是ID 1

MODBUS POLL軟件對應添加1個SLAVE ID，是ID

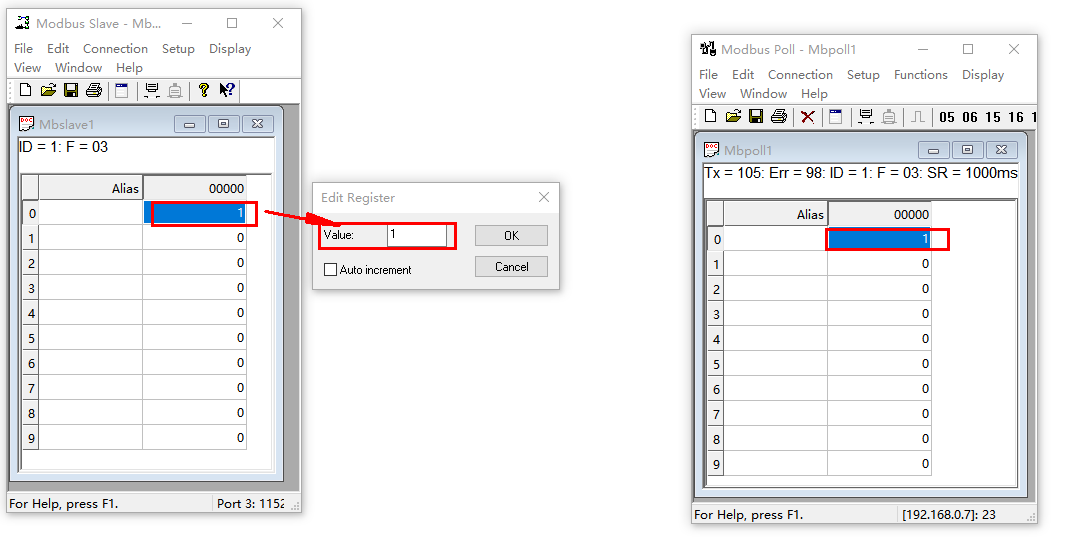

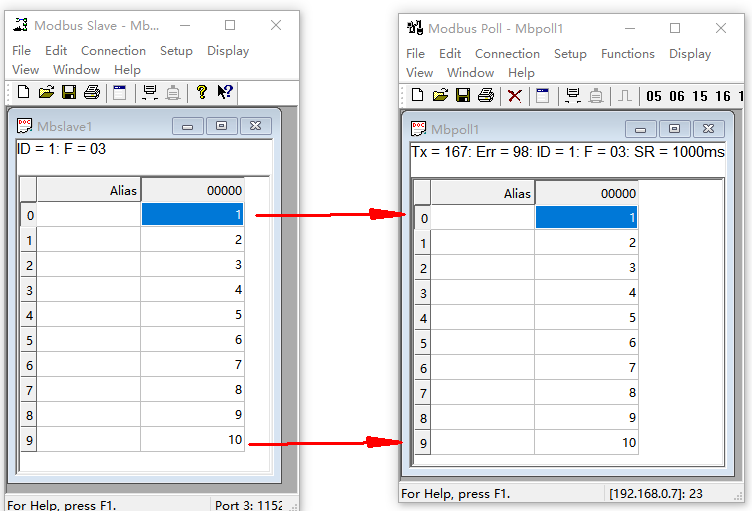

改變每個MODBUS SLAVE軟件的數據，對應的MODBUS POLL軟件就可以采集到正確的數據。

模擬了網絡端下發查詢命令，串口回復數據。

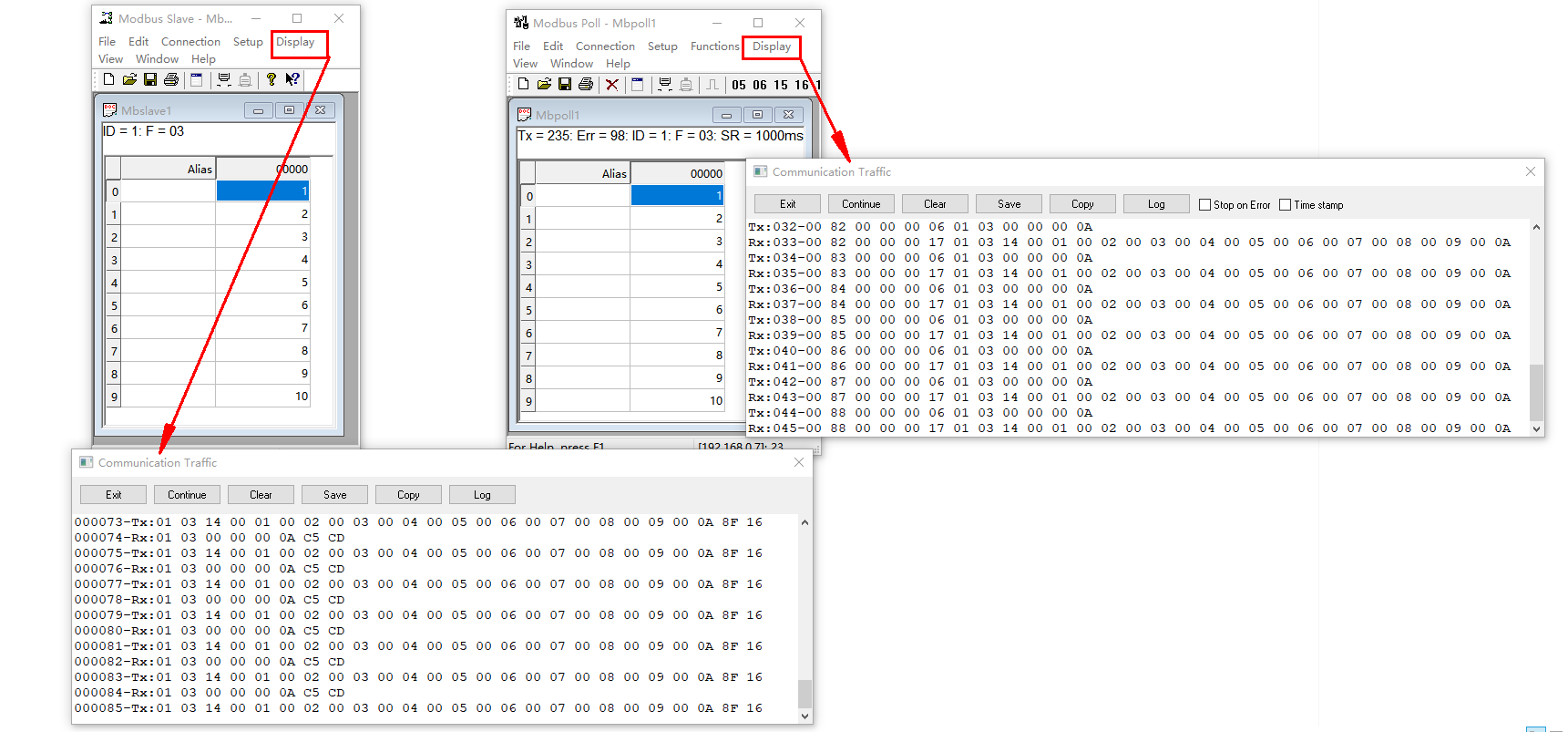

備注：MODBUS SLAVE軟件和MODBUS POLL軟件的選項Display，點開之后，最下面的Communication Traffic，是兩個軟件數據監控，可以查看MODBUS 數據，是否正常。
