USR-LG206-L-P-H10主從模式通信配置案例

1：需要下載的軟件和說明書

產品說明書：http://imbacareer.com.cn/Download/976.html

配置軟件：http://imbacareer.com.cn/Download/968.html

TCP232-TES串口及網絡調試助手軟：http://imbacareer.com.cn/Download/27.html

2：硬件連接

使用RS232串口線分別將LoRa數傳終端A、B接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

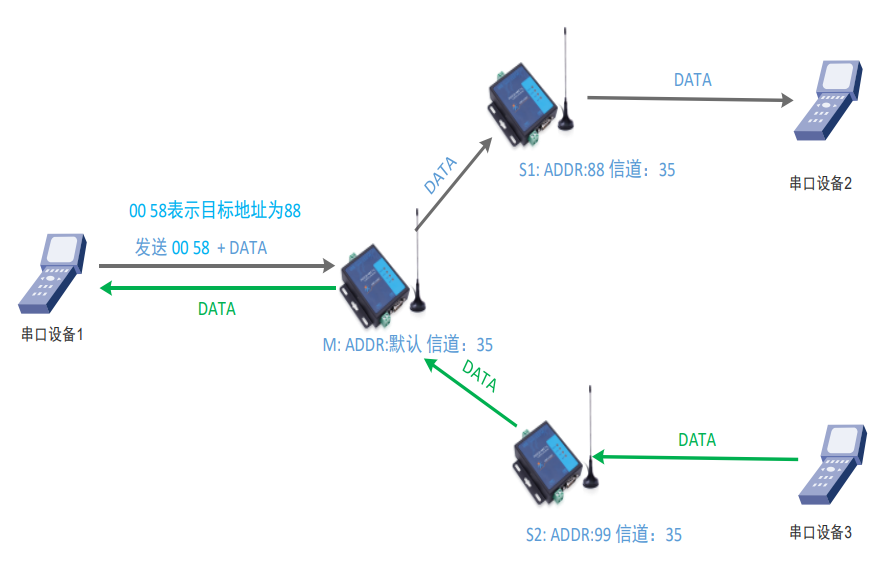

主從模式數據通信拓?fù)鋱D

3：LG206參數設置

通訊雙方需滿足 3 個條件： l

速率等級相同（SPD） l

信道一致（CH） l

各個從機目標地址(ADDR)必須設置為不同， 主機為默認值即可

注：不同組，主機的速率、信道搭配方式必須保證不同l

打開LoRa設置軟件，選擇LG206-L-P-H10，依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。

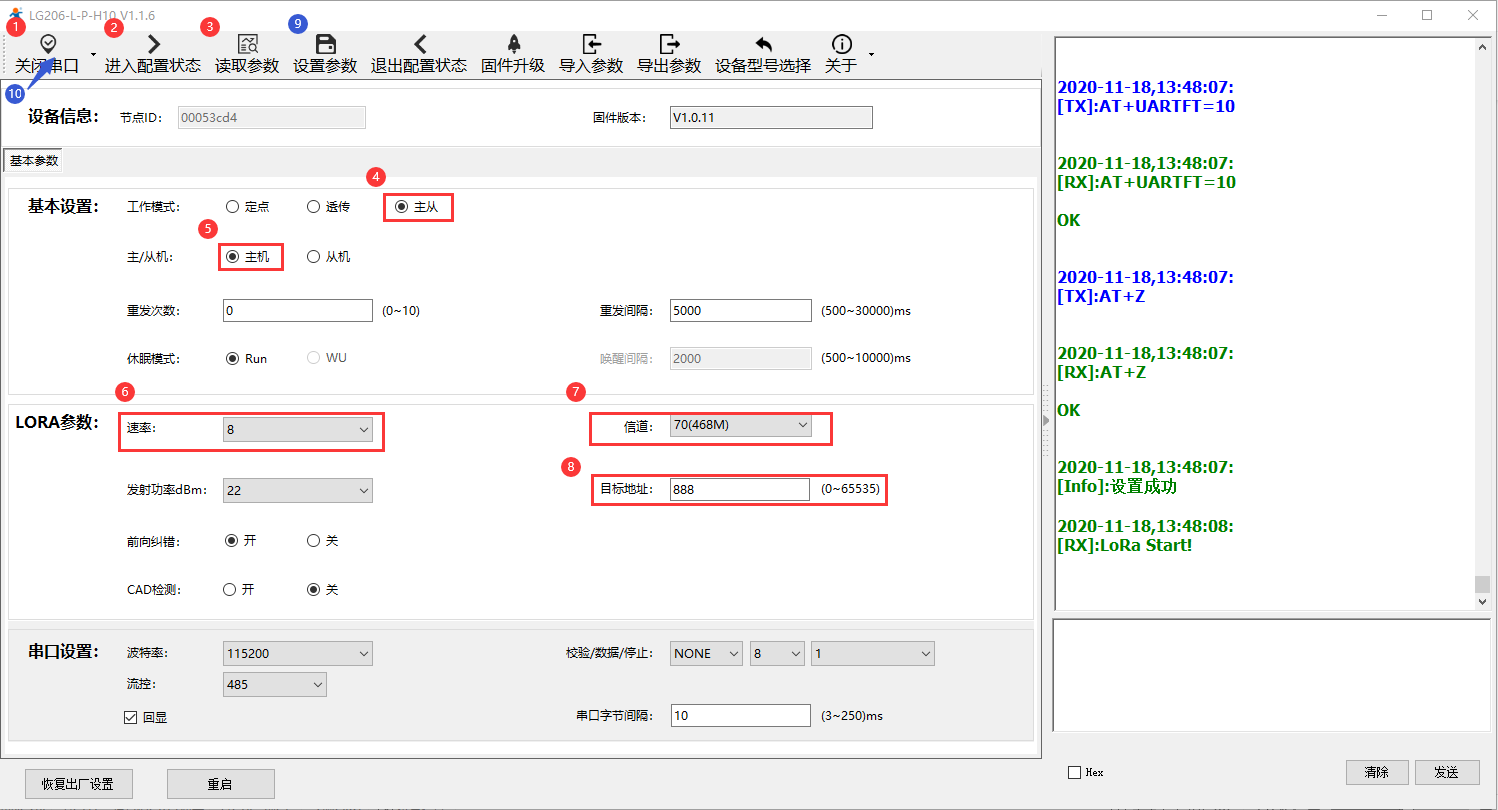

模塊A設置為：主從模式、主機、速率8、信道70、目標地址888。

主機參數設置

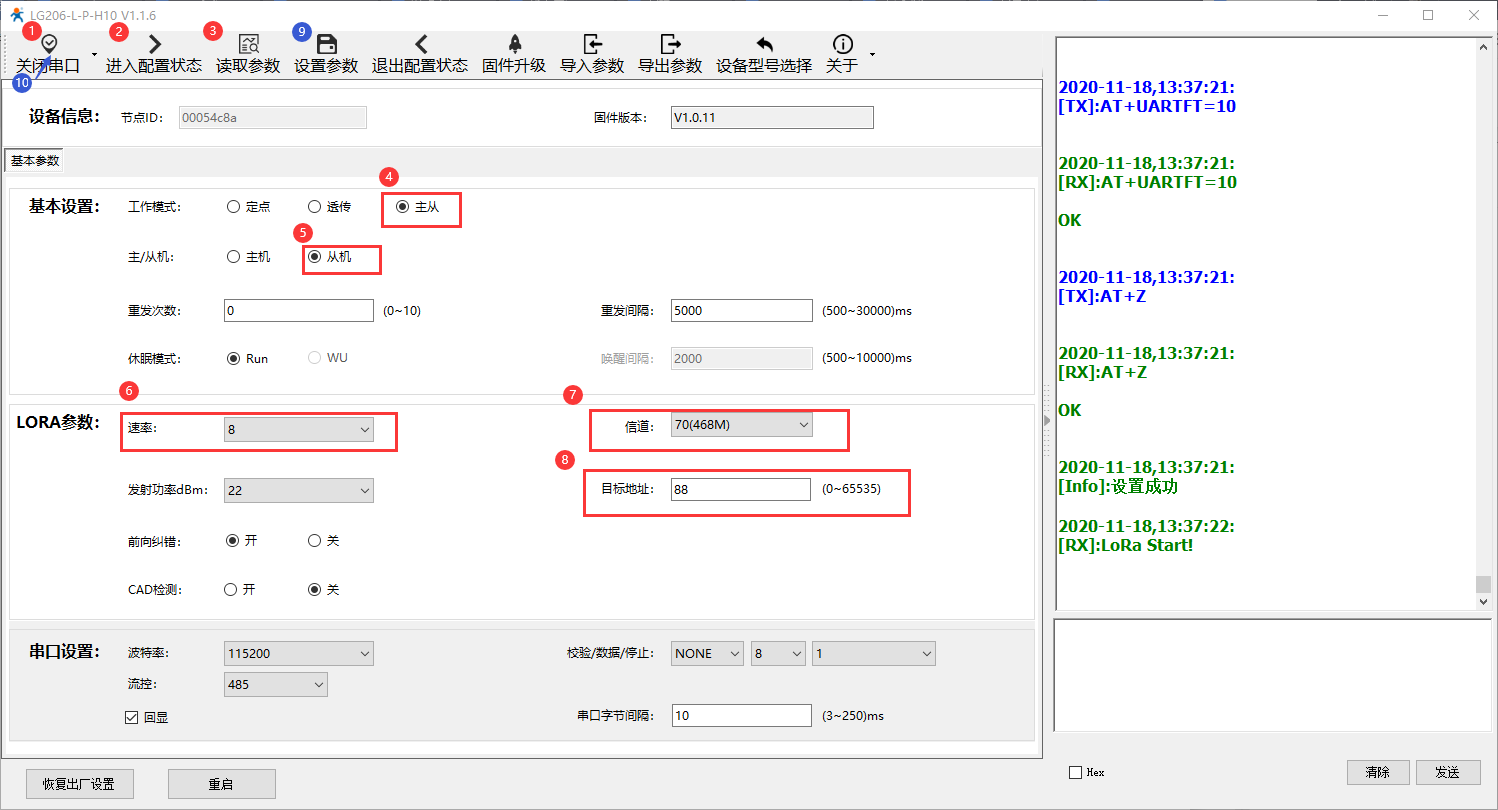

模塊B設置為：主從模式、從機、速率8、信道70、目標地址88。

從機參數設置

注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

4、數據測試

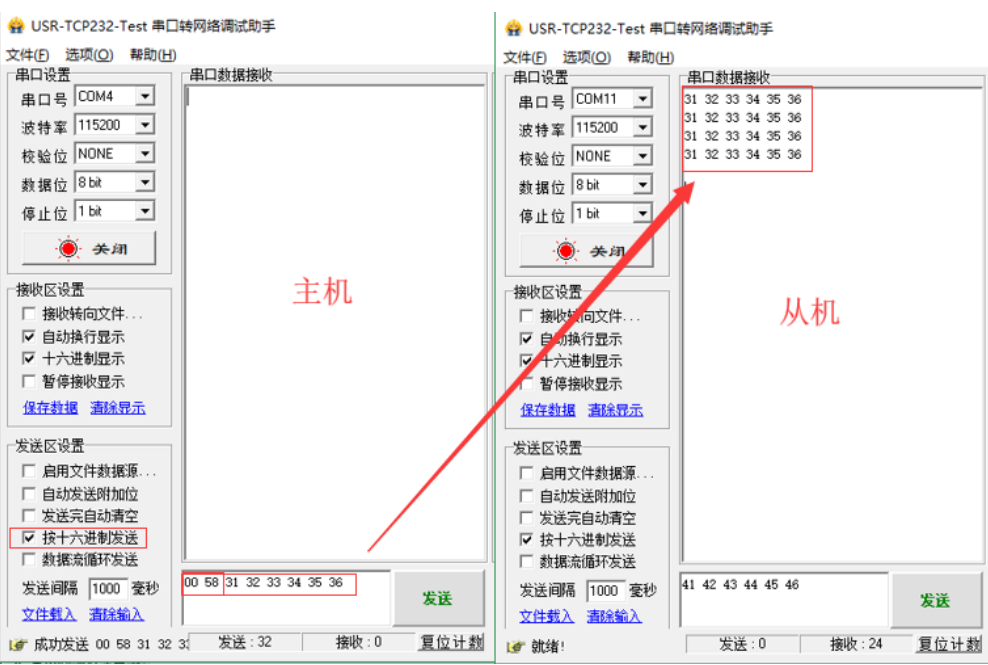

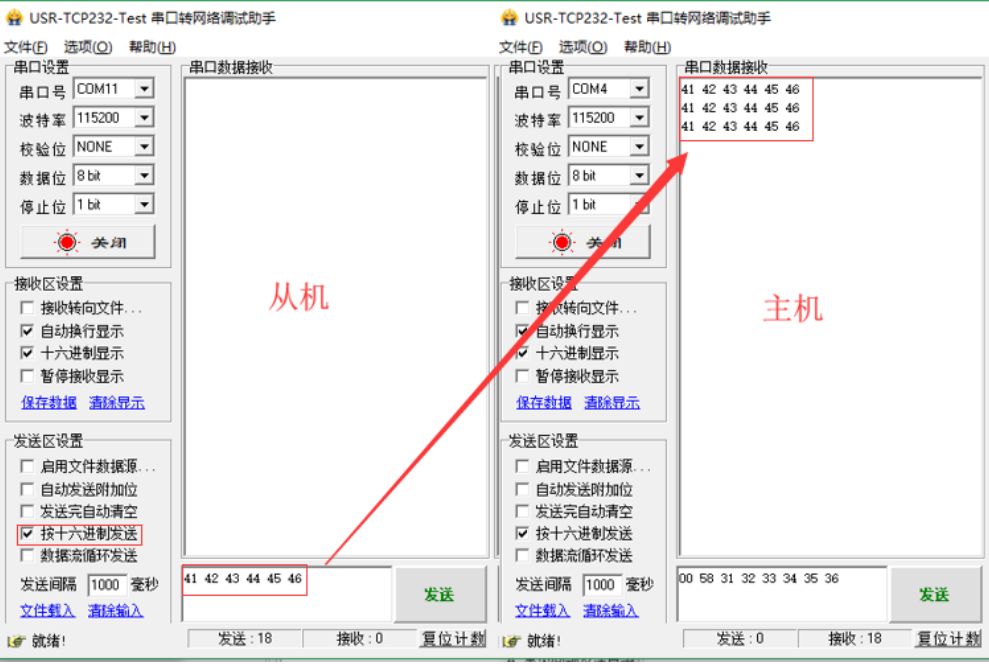

啟動兩個USR-TCP232-Test（模擬串口設備1,2）分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然），

通信效果如下圖所示：
