USR-N510（H7）HTTP GET模式通信案例

2021-09-14

510（H7）HTTP GET模式通信案例

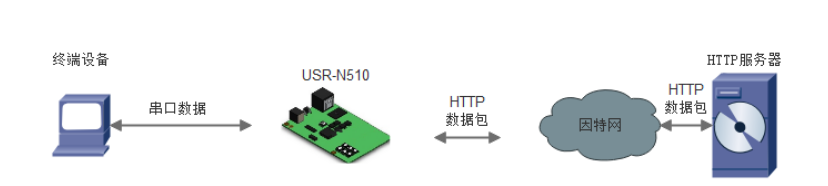

一、實物連接：

二、所需資料

聯系技術索取。

三、測試

1、將USR-N510的串口通過串口線(或USB 轉串口線)與PC相連接，網線直連電腦的網口，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給510供電。

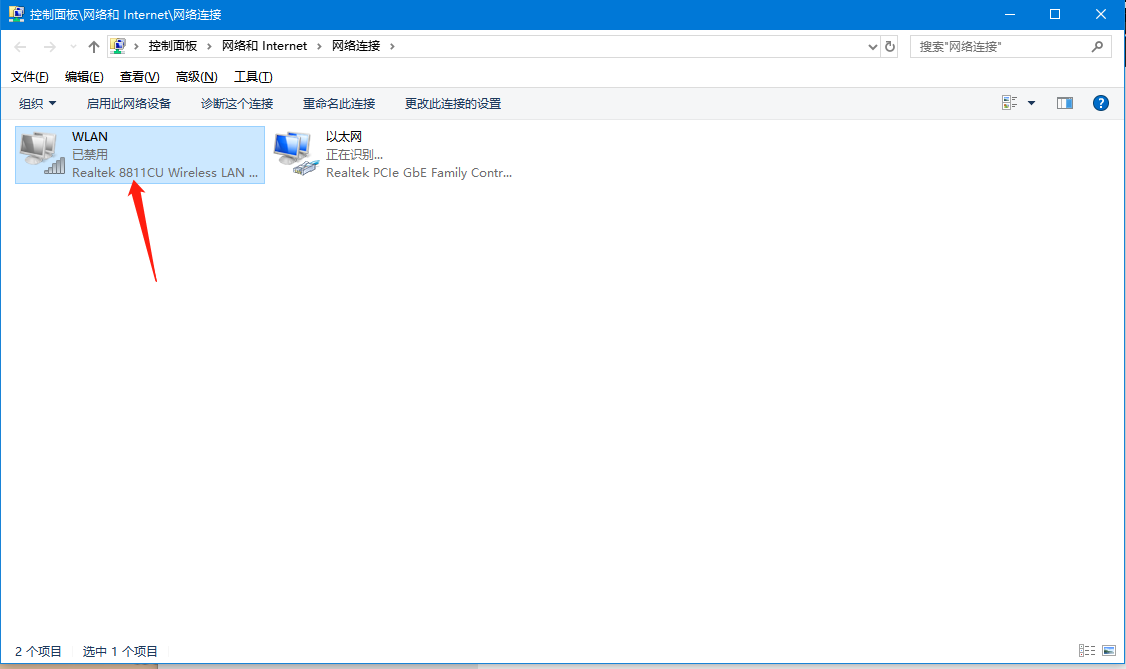

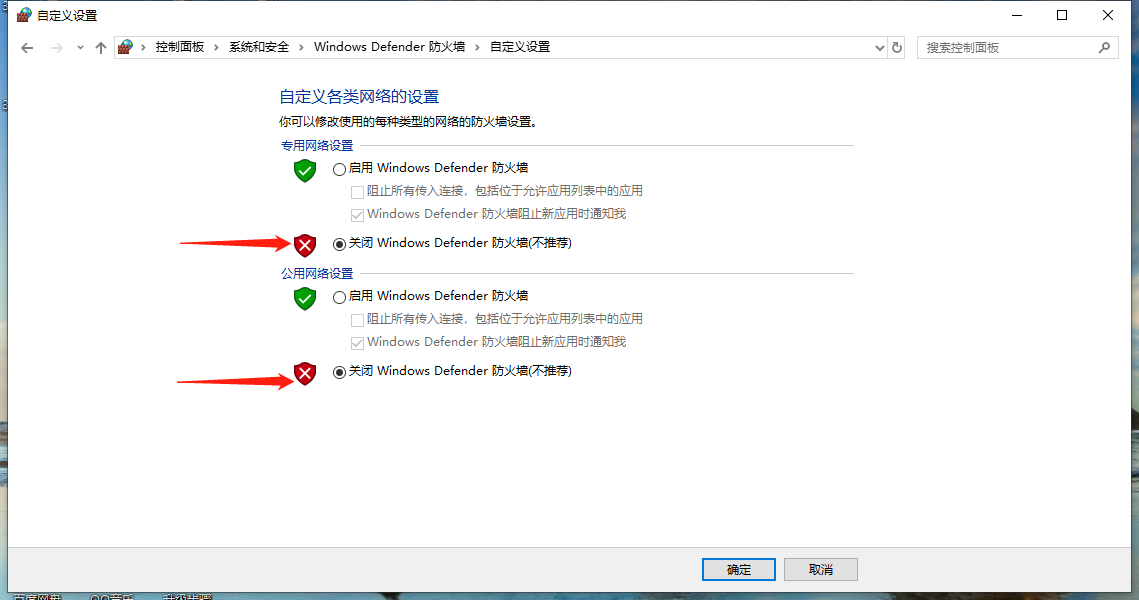

2、按路徑：控制面板找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

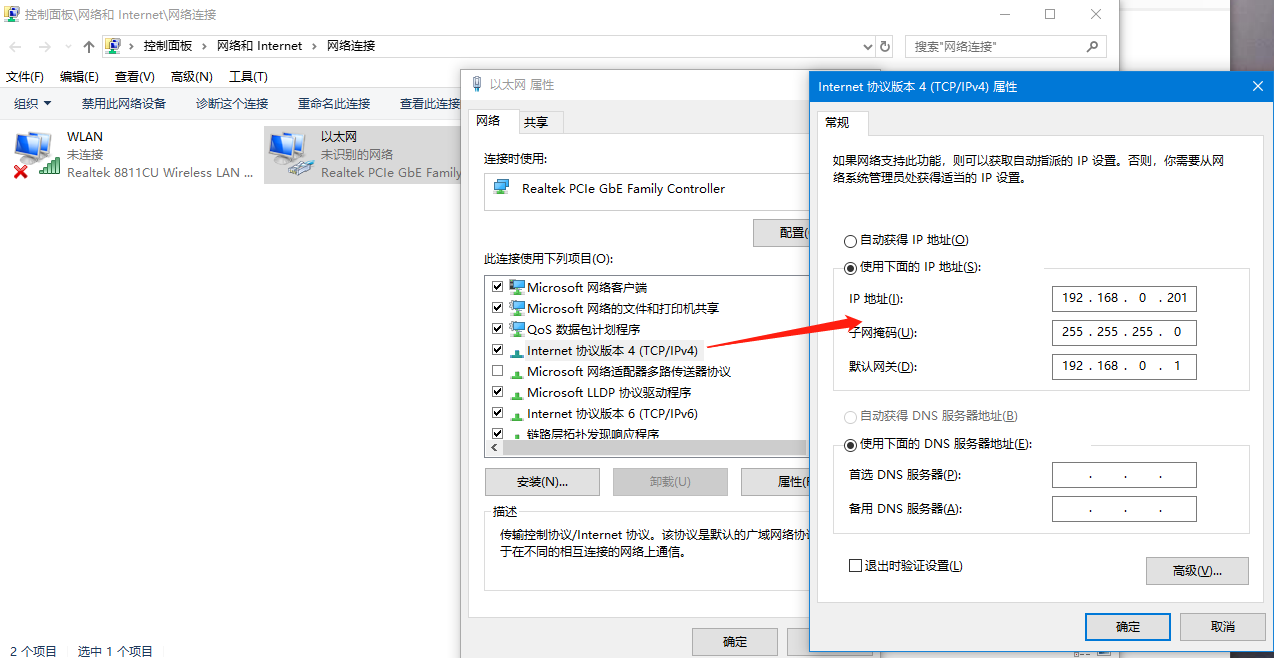

3、將電腦IP設置為與設備同網段的IP：192.168.0.201。

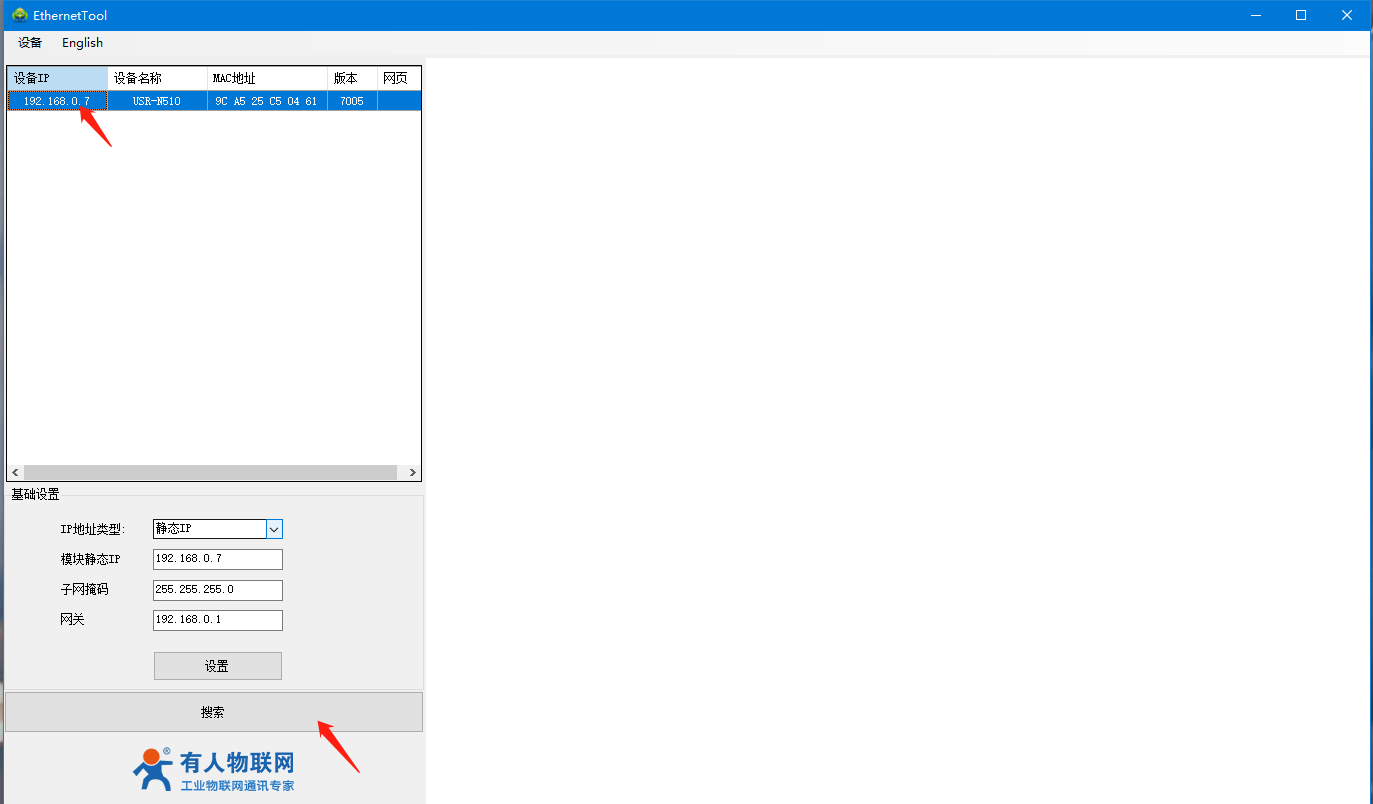

4、打開510（H7）系列設置軟件，點擊搜索設備，可以搜索到510，并且可以看到目前510的相關信息，IP為192.168.0.7（默認），設備名稱為：USR-N510，MAC地址為：9C A5 25 XX XX XX，版本為：7005。

5、修改510的IP地址類型有以下兩種方式：

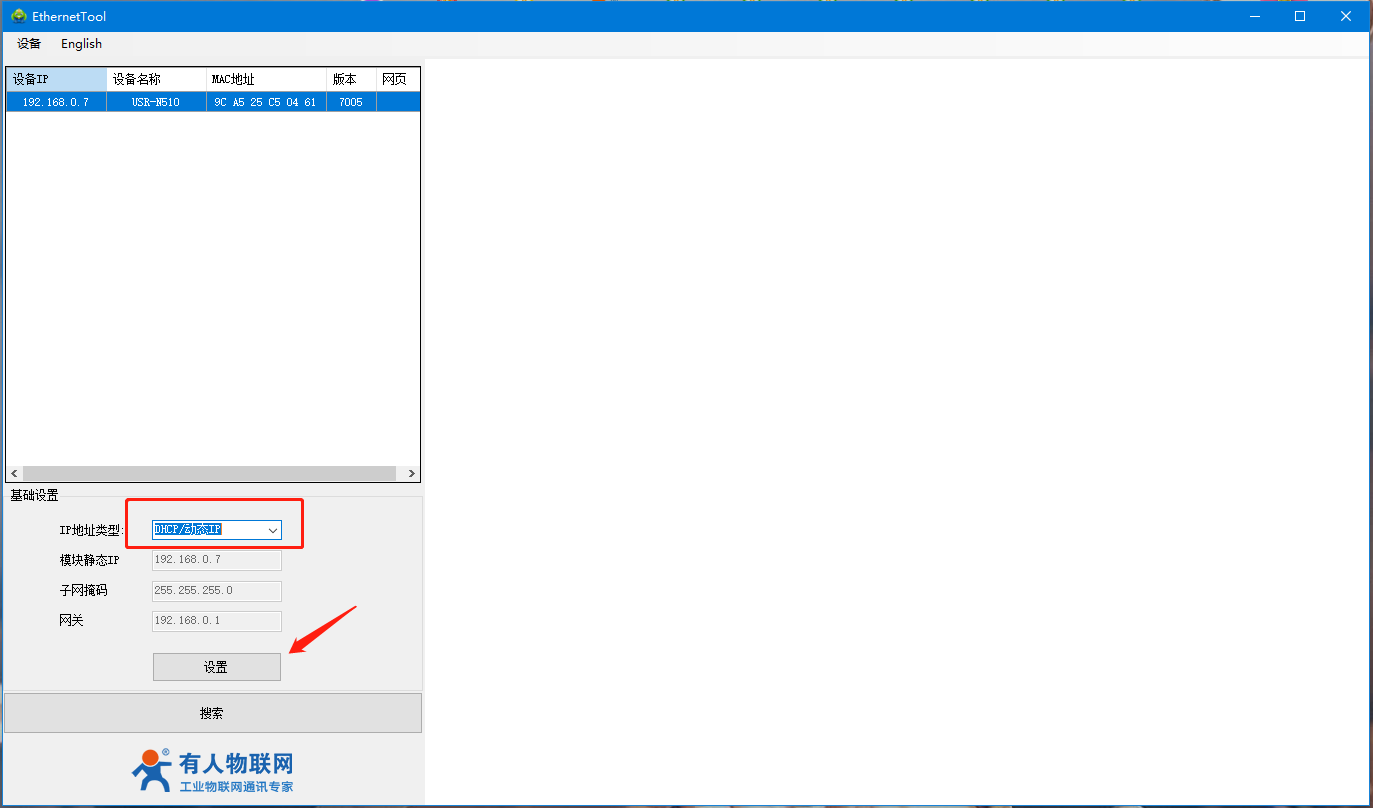

1）、設置軟件，點擊搜索設備點擊搜索到的設備，基礎設置部分，將510的IP地址類型修改為DHCP/動態獲取，然后點擊下方的設置。

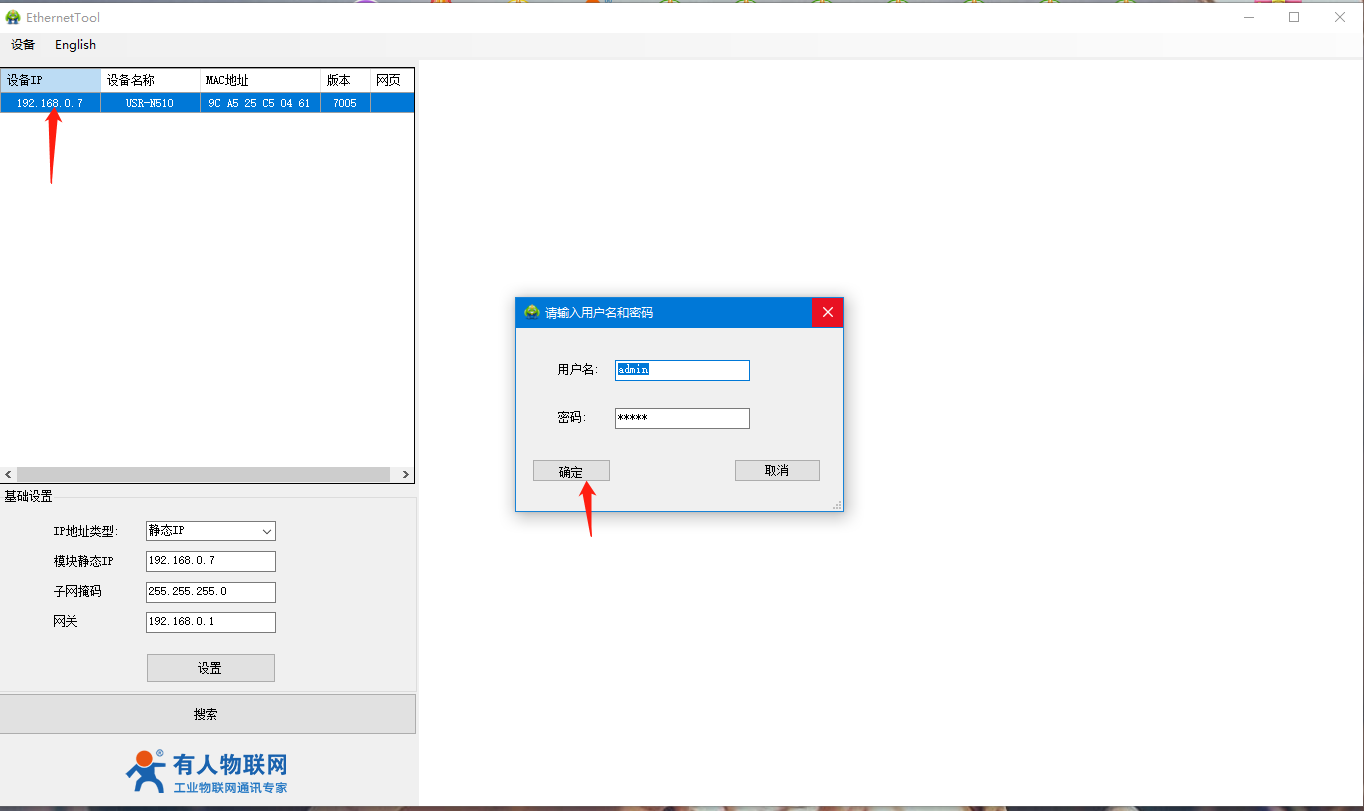

2）、點擊搜索到的設備，彈出提示輸入用戶名密碼提示框，用戶名和密碼均為：admin，點擊確定。

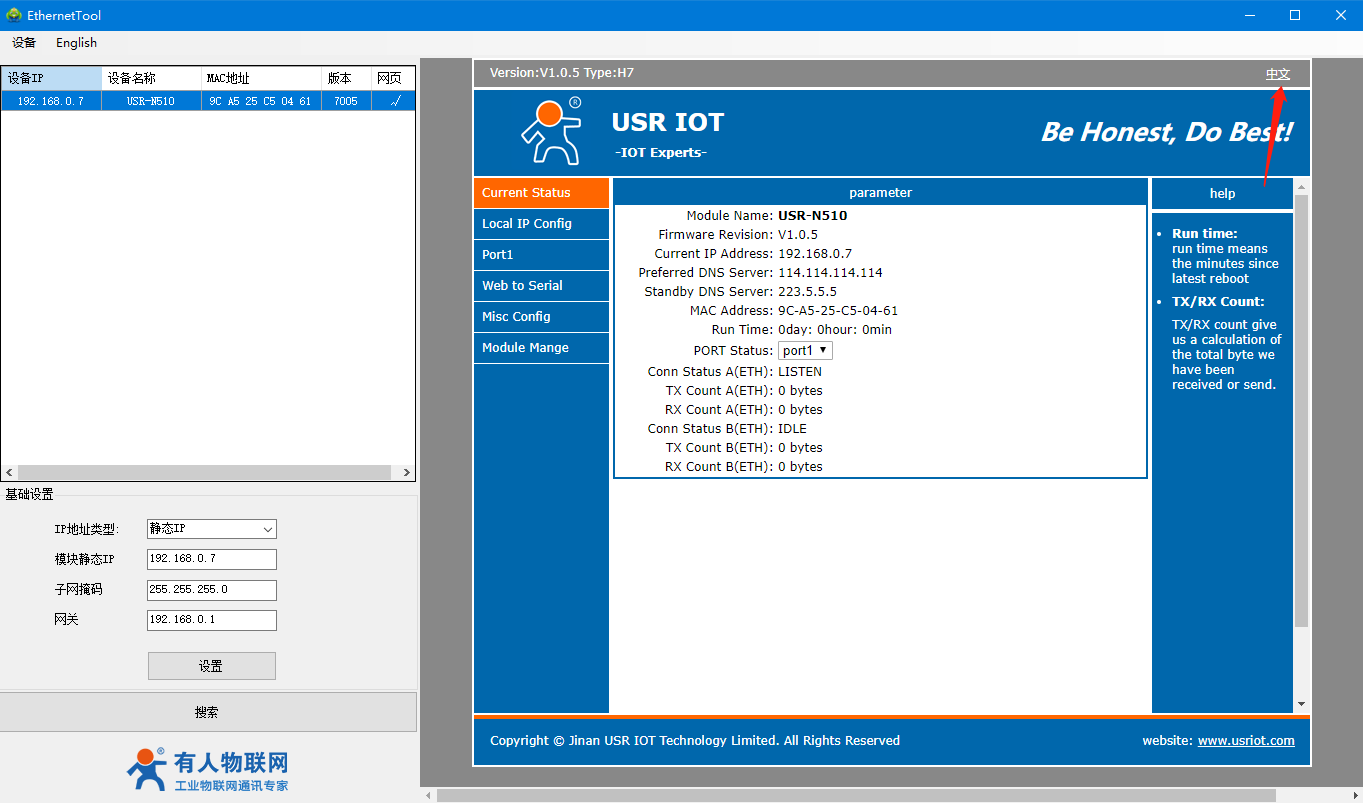

3）、進入510設置軟件內部，可以看到設備目前相關信息，可在右上角切換成中文模式。

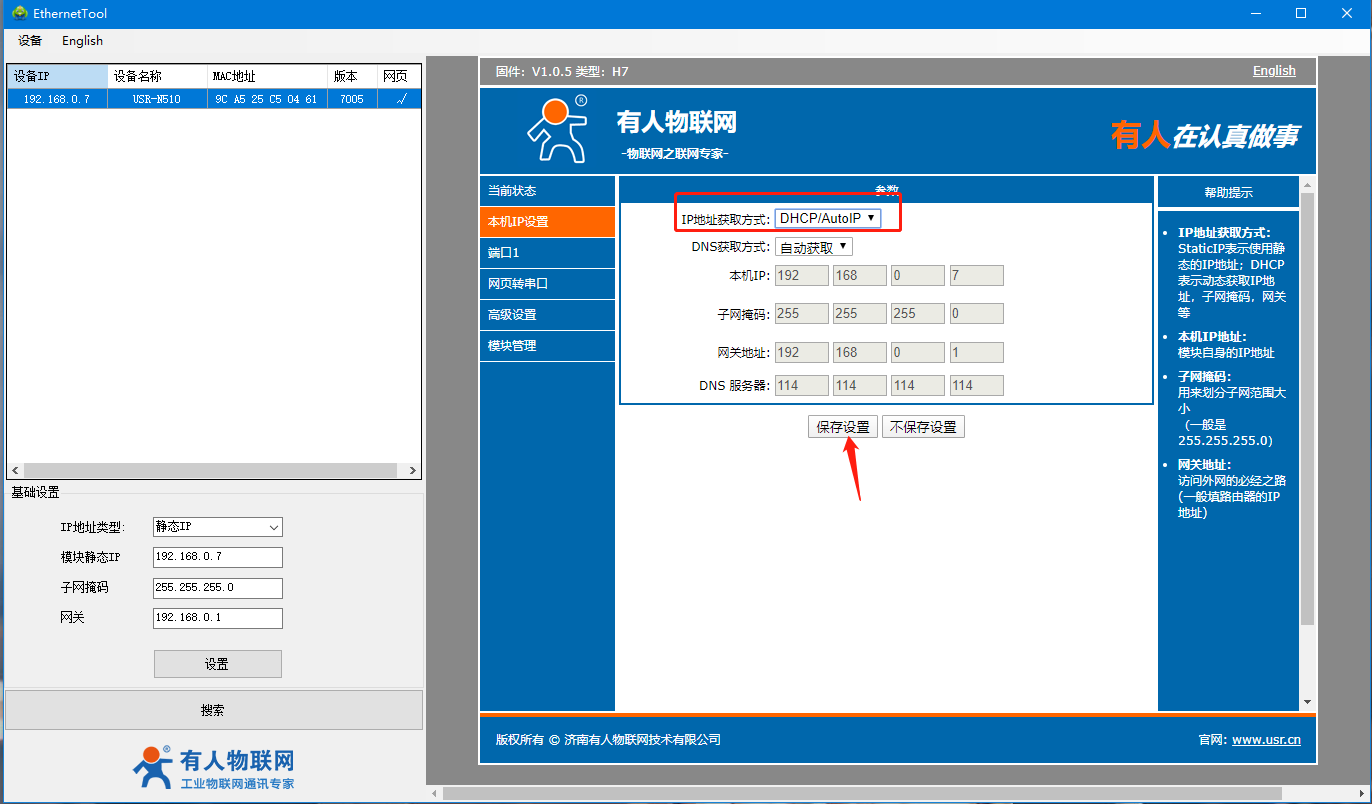

4）、本機IP設置，修改IP地址獲取方式為DHCP/動態獲取，點擊保存設置。

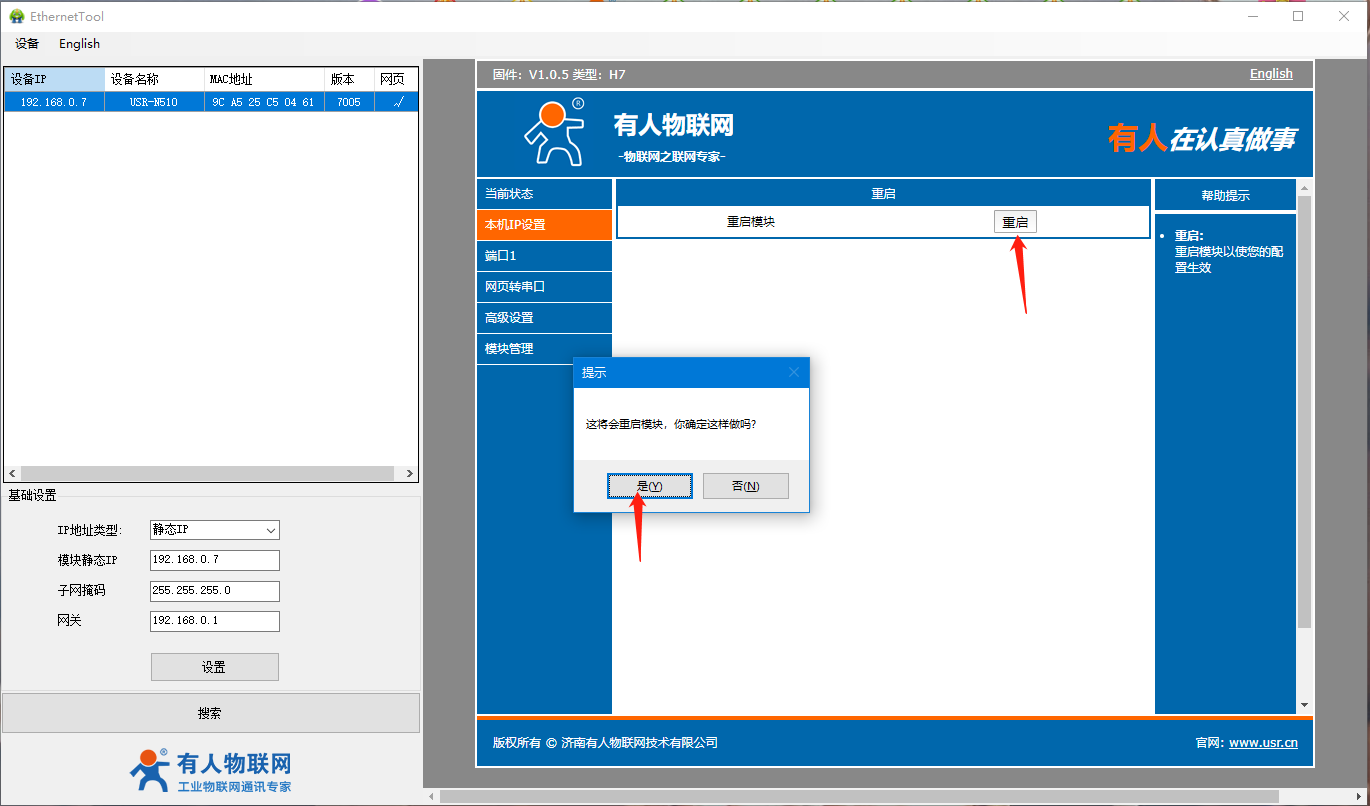

5）、在模塊管理重啟設備，參數需要重啟生效。

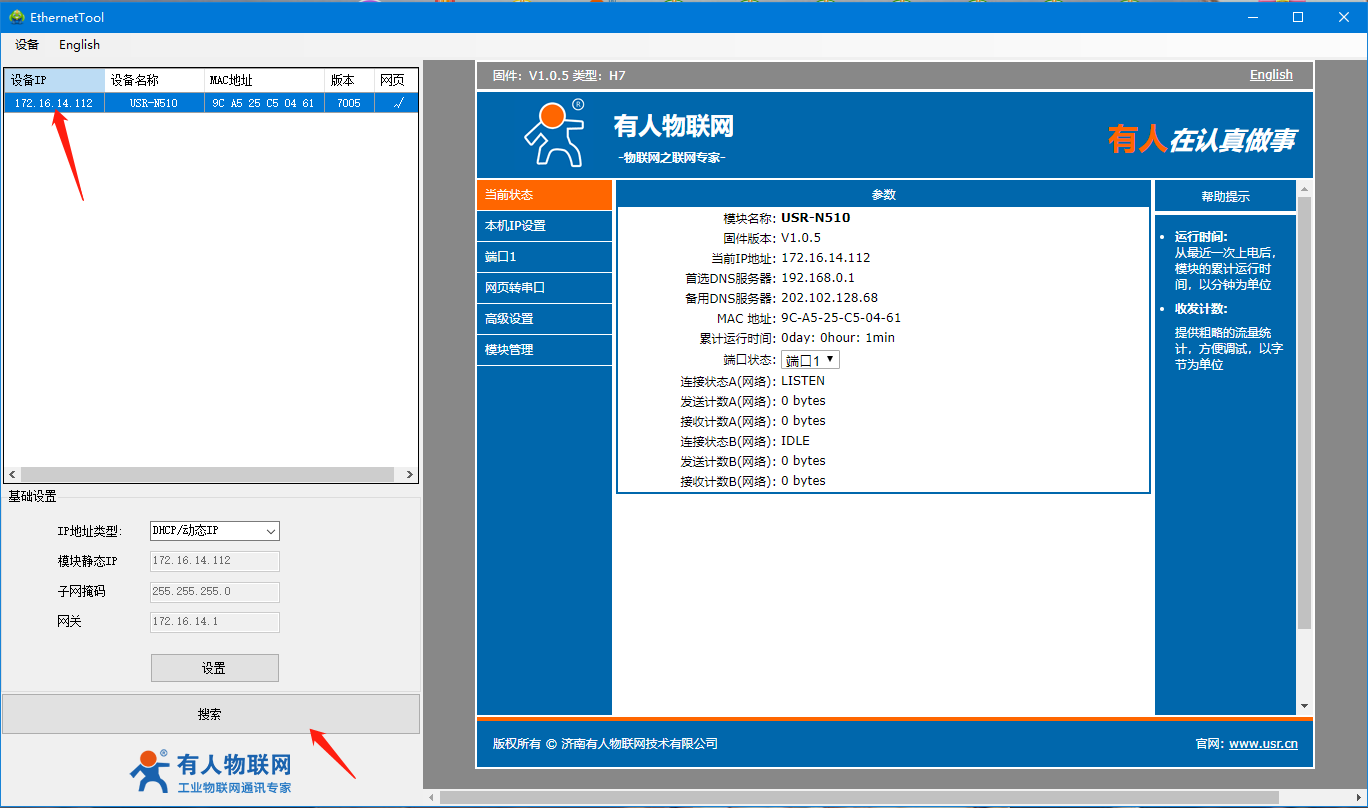

6、重啟成功之后，PC和510連接同一個路由器或者交換機，PC將設置的靜態IP改為動態獲取，使其在同一個局域網下，打開510的設置軟件，點擊搜索設備，可以看到路由器分配給510的IP為172.16.14.112，進入510設置軟件內部。

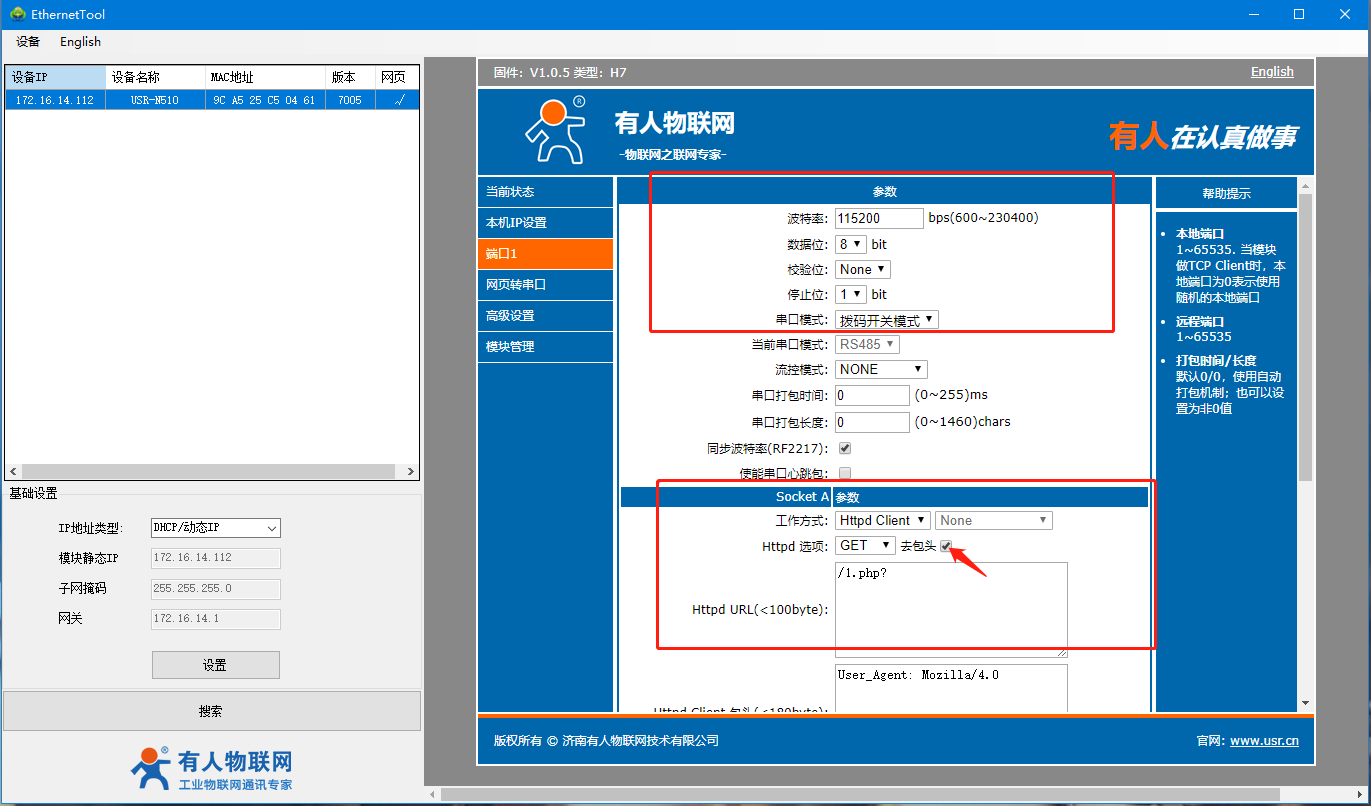

7、在端口1處，確認當前串口參數（默認為115288,N,8,1）以及串口模式（網頁設置優先級大于撥碼開關），默認為撥碼開關模式，所以我們需要將設備的撥碼撥到相應位置，設置模塊工作方式：HTTP client，HTTPD選項設置為GET，點擊去包頭，最后我們獲取到的數據將不會存在包頭，URL為：/1.php? 。

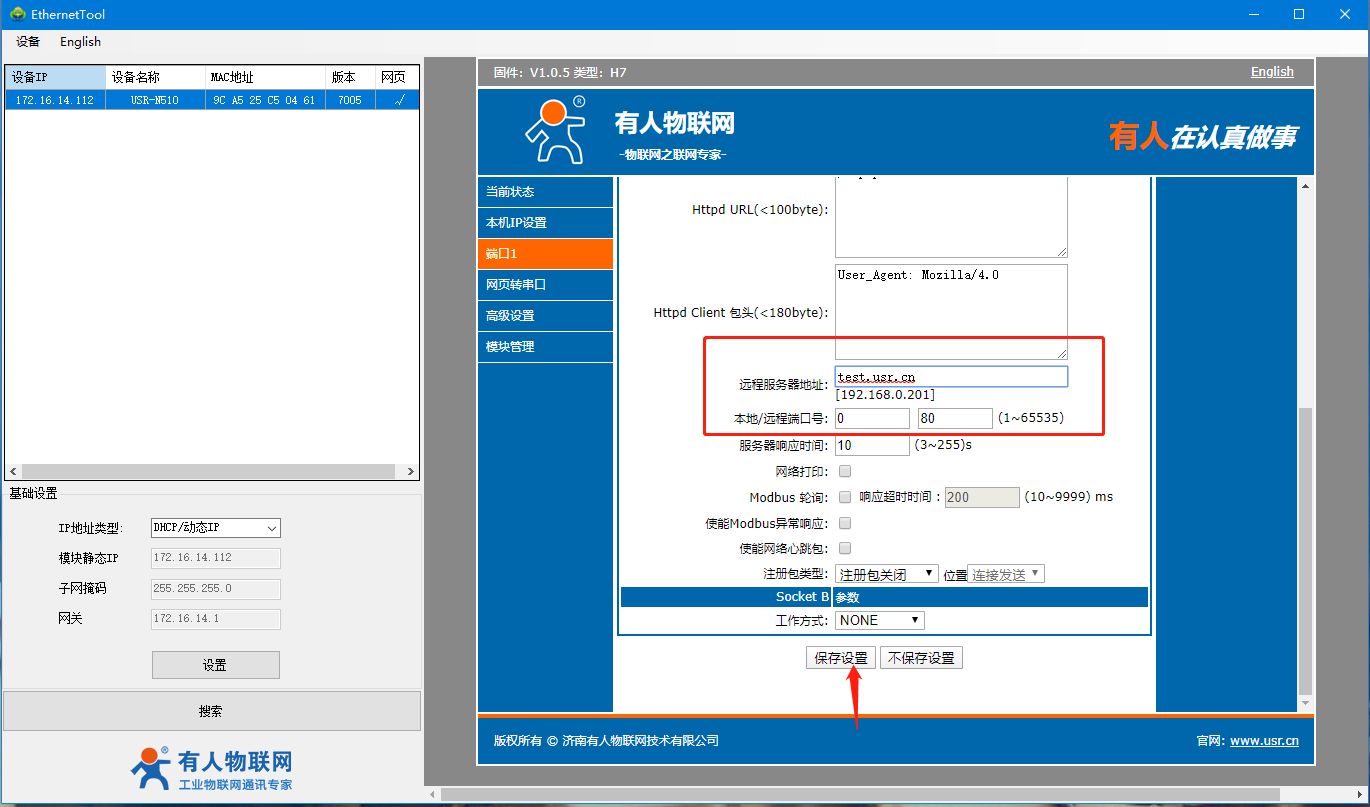

8、遠程服務器地址為：test.usr.cn，遠程端口為80。（這個是我司的測試服務器），參數設置無誤后點擊保存設置。

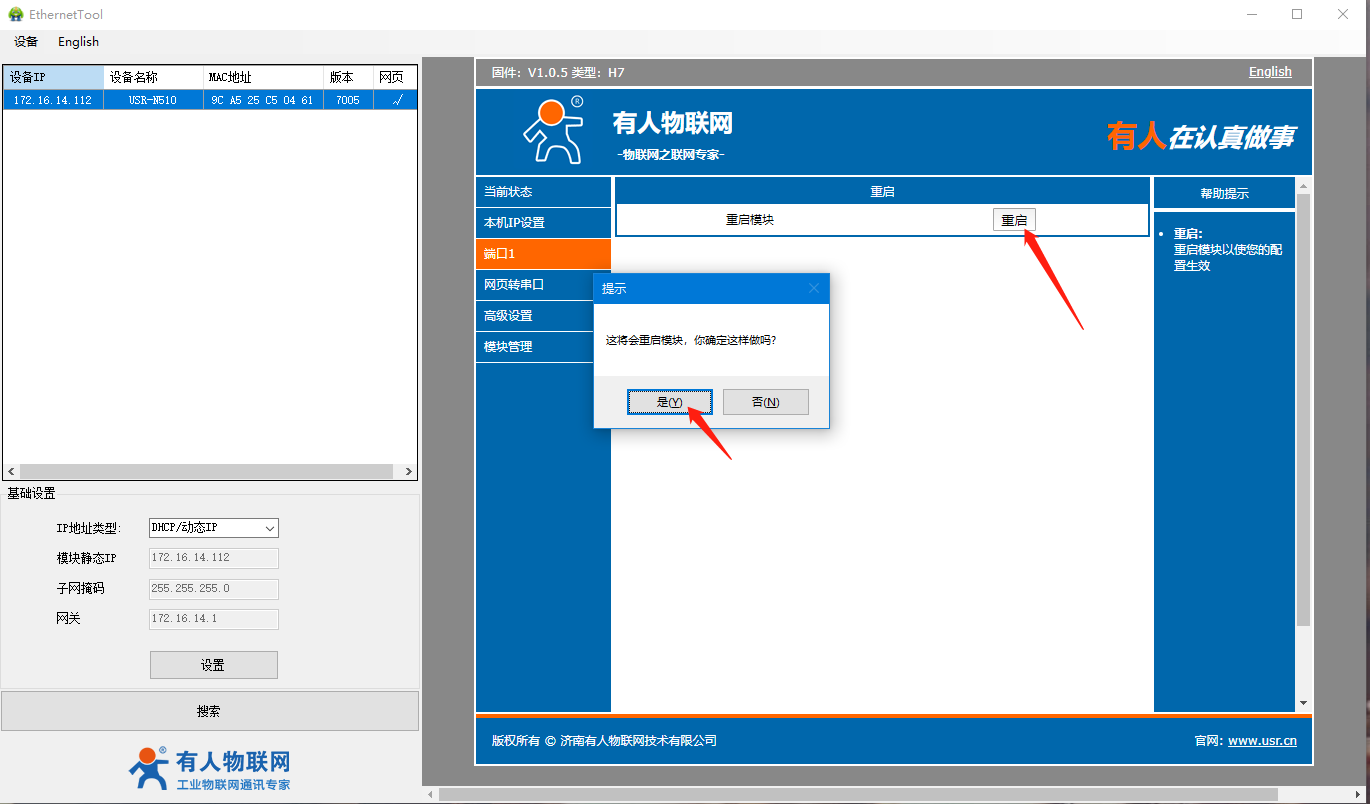

9、在模塊管理處重啟設備，設置的參數需要重啟生效。

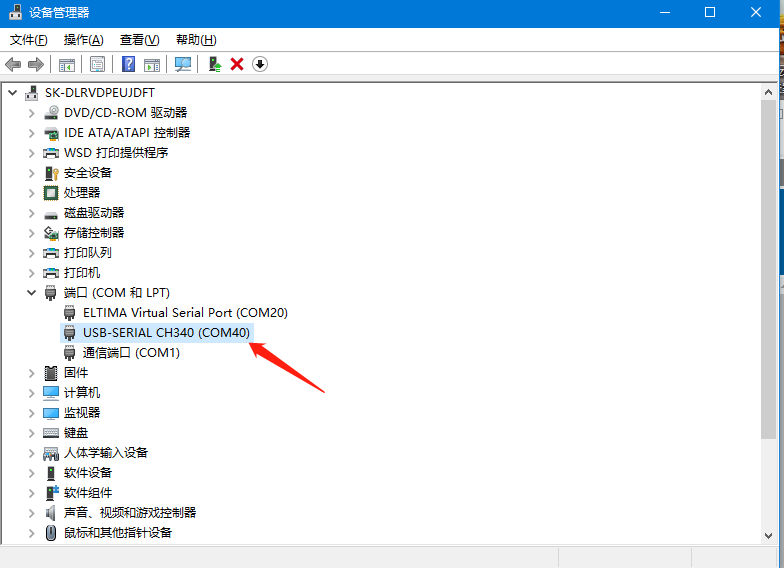

10、在電腦設備管理器處確認串口轉USB插在電腦上識別到的COM口為：COM40。

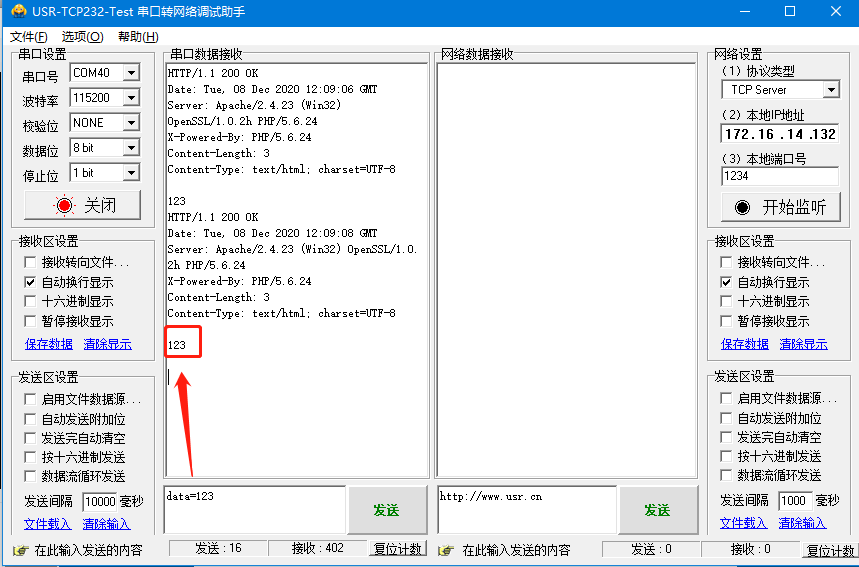

11、打開串口轉網絡調試助手，左邊串口端選擇正確的串口以及串口參數（默認為115200,N,8,1），點擊打開，給服務器發送數據測試截圖如下：

發送data=123，收到返回?cái)?shù)據123

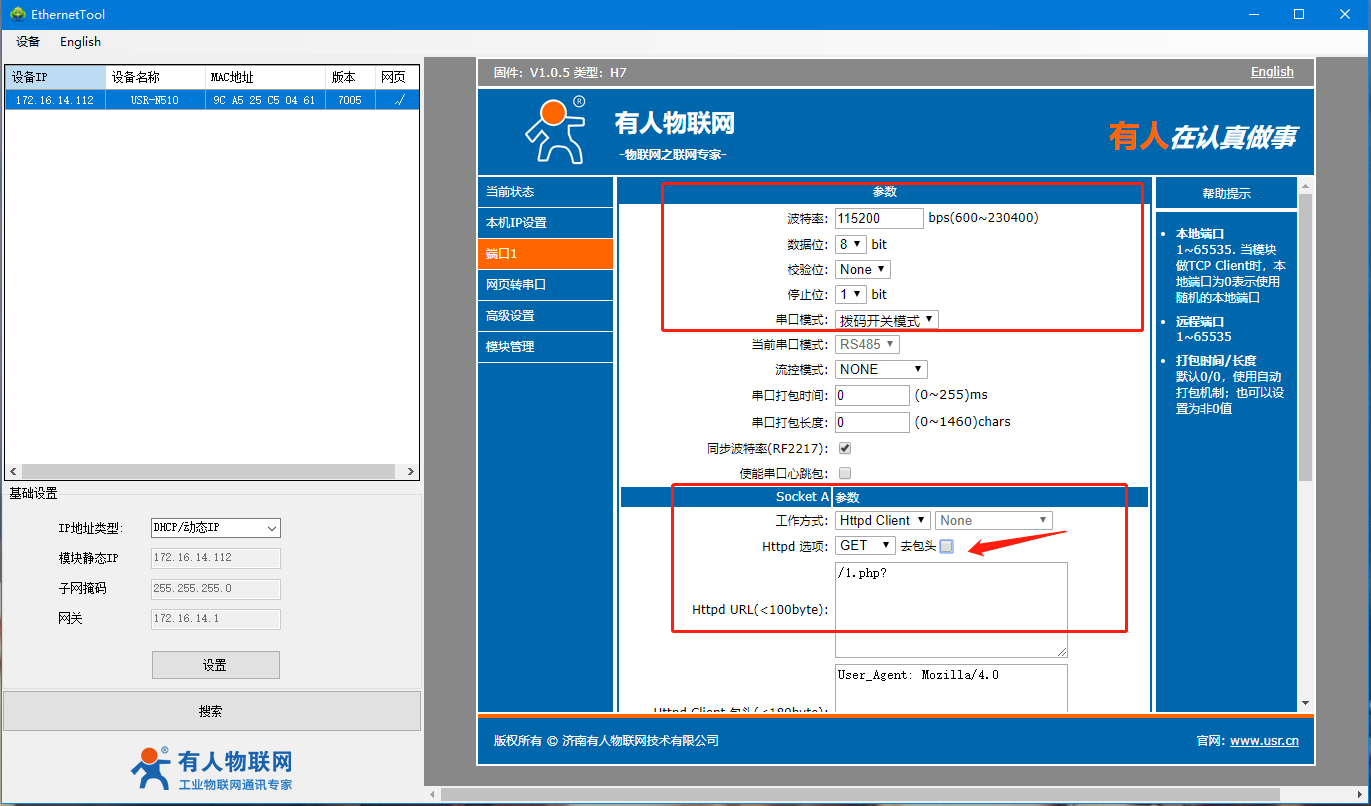

12、如果在設置的時候沒有勾選去包頭選項，具體數據測試會收到以下數據：

發送data=123，收到返回?cái)?shù)據：包頭+123
