一、USR-PLCNET510資料下載（http://imbacareer.com.cn/Product/302.html）
【說明書】USR-PLCNET510說明書 （完整版） http://imbacareer.com.cn/Down/USR-PLCNET510_V1.1.0.pdf
【設置軟件】USR-PLCNET510/210 設置軟件 http://imbacareer.com.cn/Download/827.html
二、物品準備
CP1H-E PLC---串口線（連接PLC和510）---PLCNET510---SIM卡---4G天線---電源
三、硬件連接

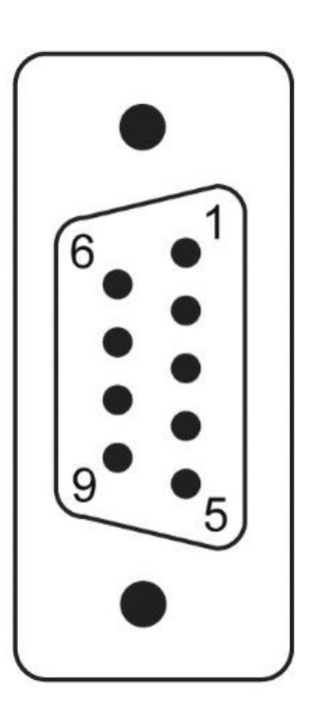

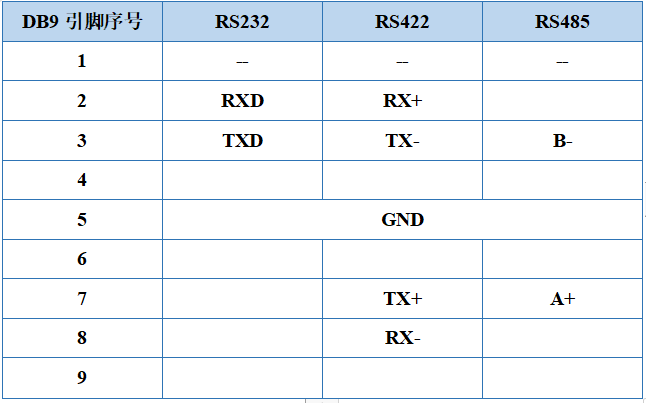

? PLCNET510的兩個串口引腳定義如下：

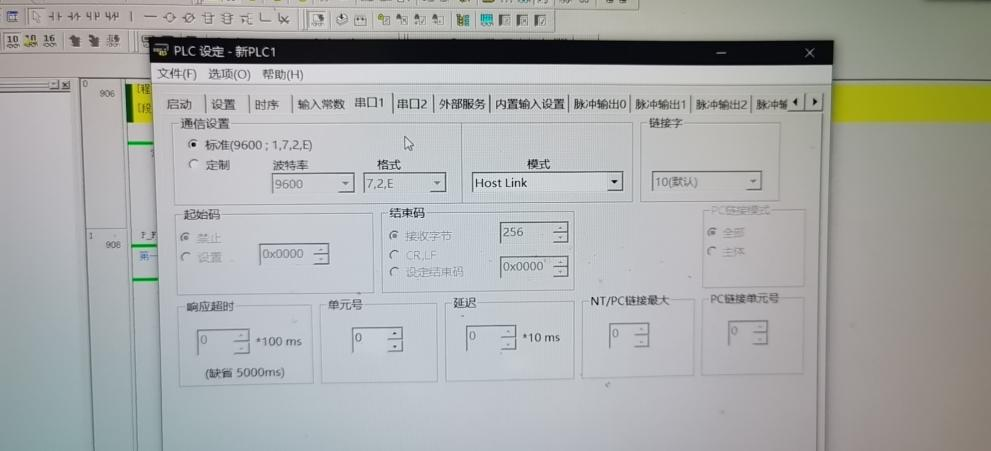

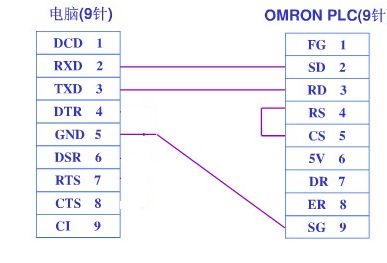

? CP1H-E PLC串口連接要求：

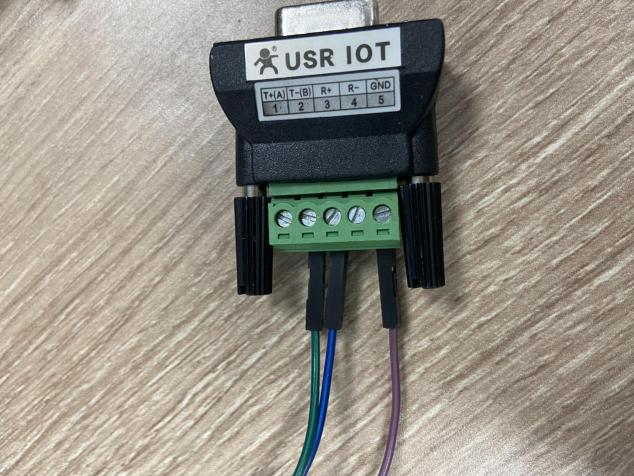

? 需要注意這里的2、3引腳不是交叉接線，PLC的4、5引腳要短接，實際接線如下：
FX5U |
PLCNET510 |
SD 2 |
2(DB9) 黑色轉接頭-3 T-(B) |
RD 3 |
3(DB9) 黑色轉接頭-2 R+ |
SG 9 |
5(DB9) 黑色轉接頭-5 GND |
4-5短接 |
|

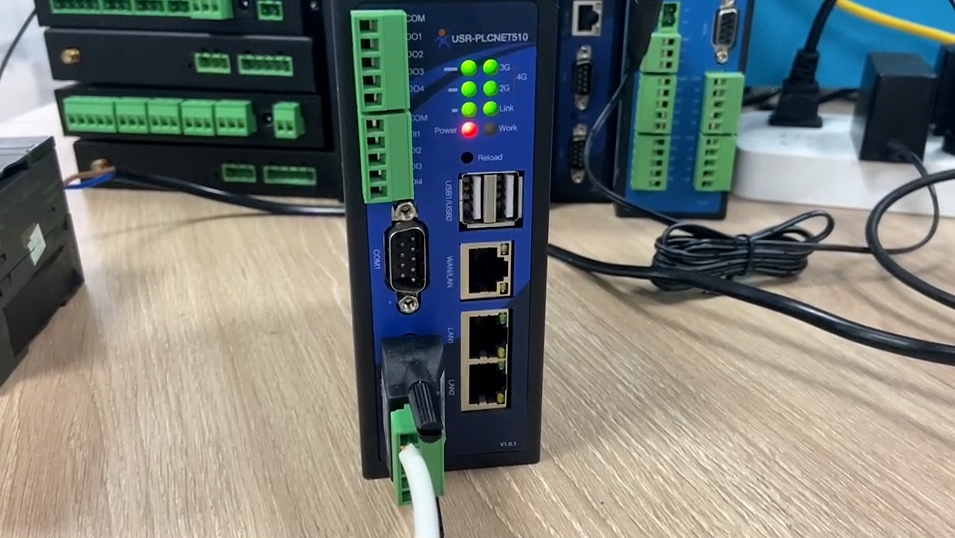

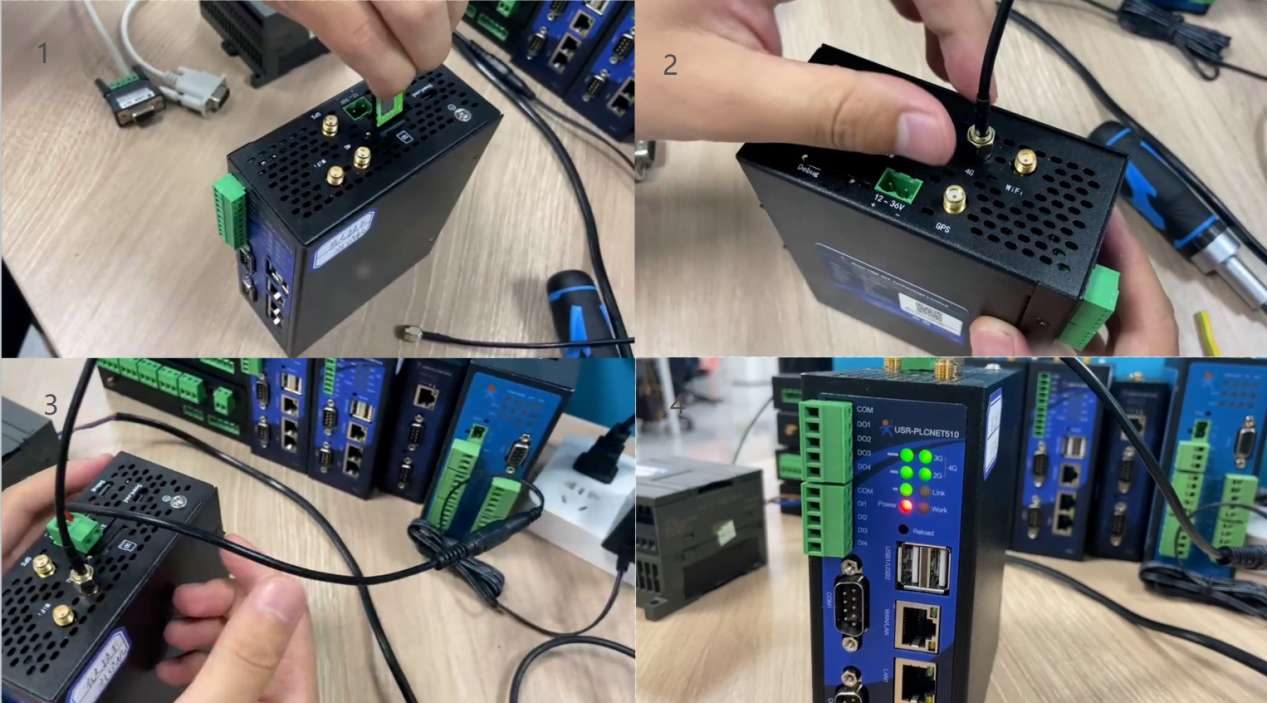

? PLCNET510插入SIM卡、連接天線，設備上電——駐網成功（2/3G信號燈和信號強度燈常亮，work燈閃爍）
四、添加設備至有人云

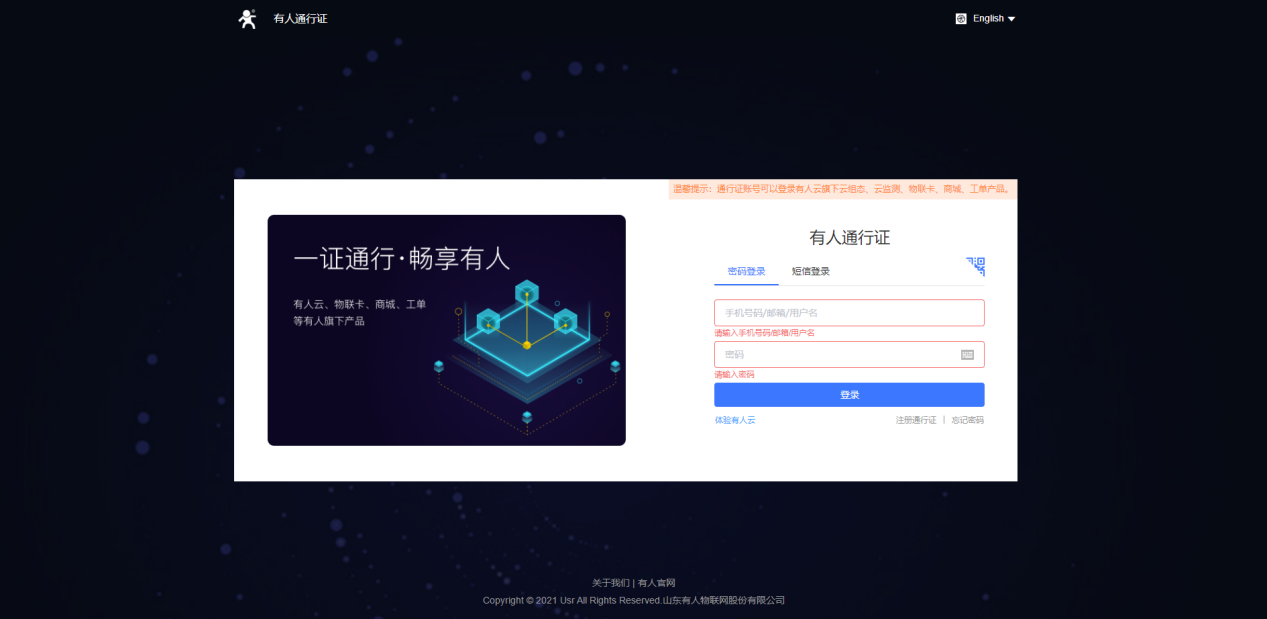

? 登錄賬號

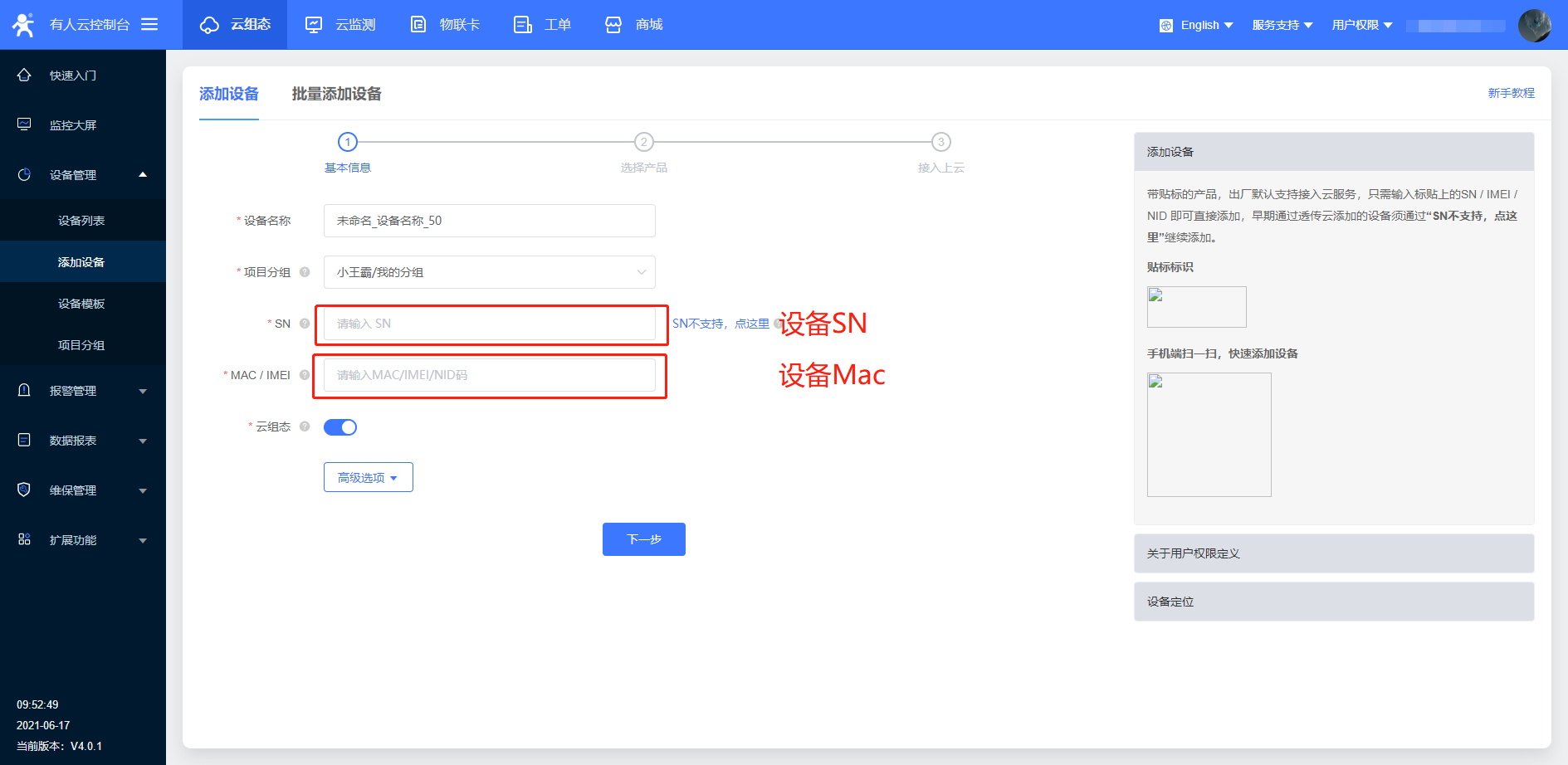

? 添加PLCNET510設備

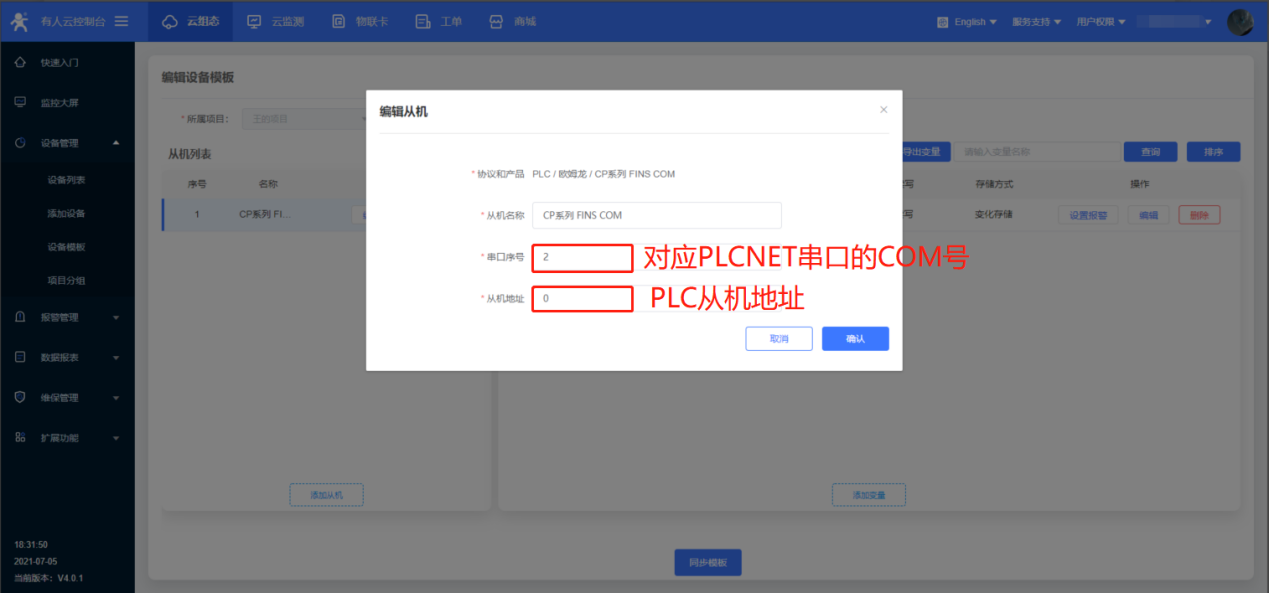

? 新建模板添加協議

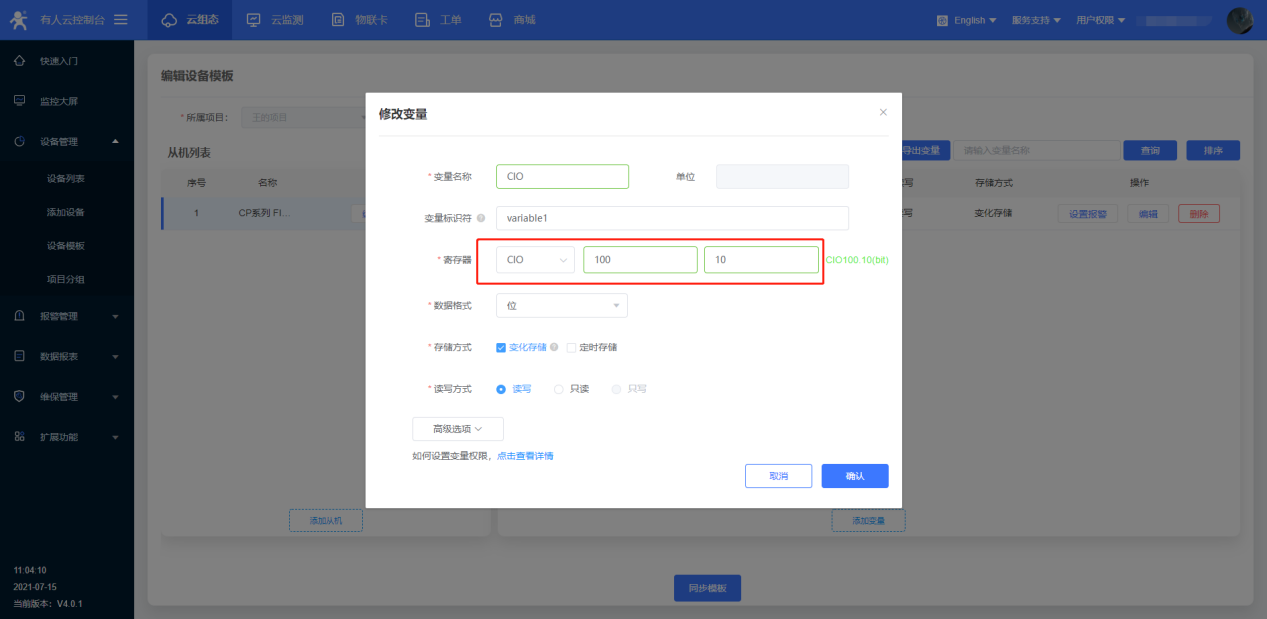

? 添加變量-確認后點擊同步模板
? 之后可以看到設備已在線（link燈常亮）
五、設置設備參數

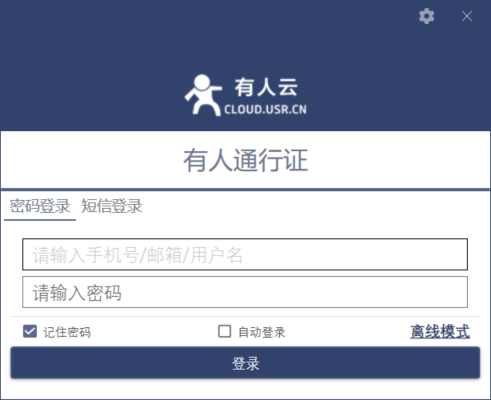

? 登錄USR-PLCNET設置軟件

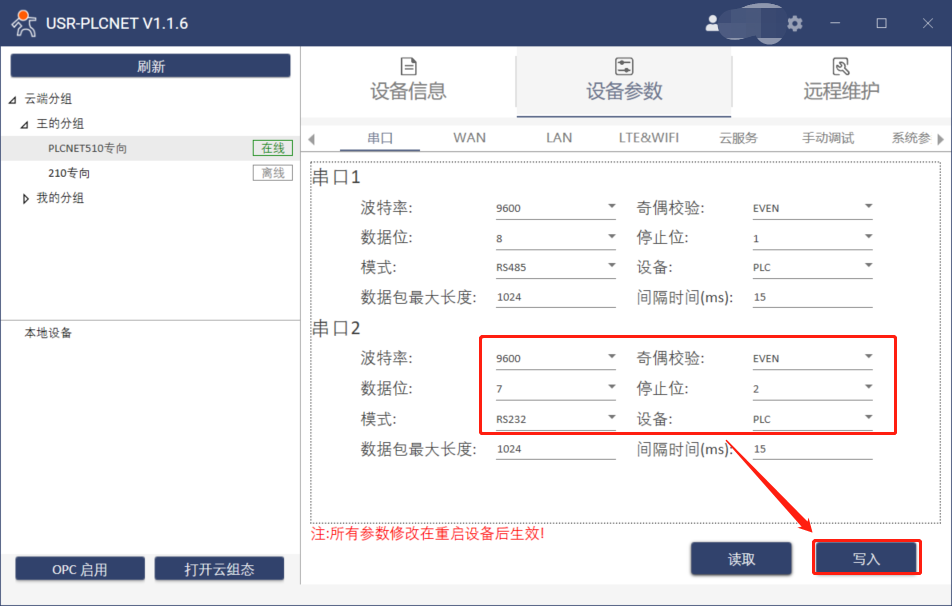

? 設置串口參數：232模式-9600bps-EVEN-7-2（和PLC串口參數一致）

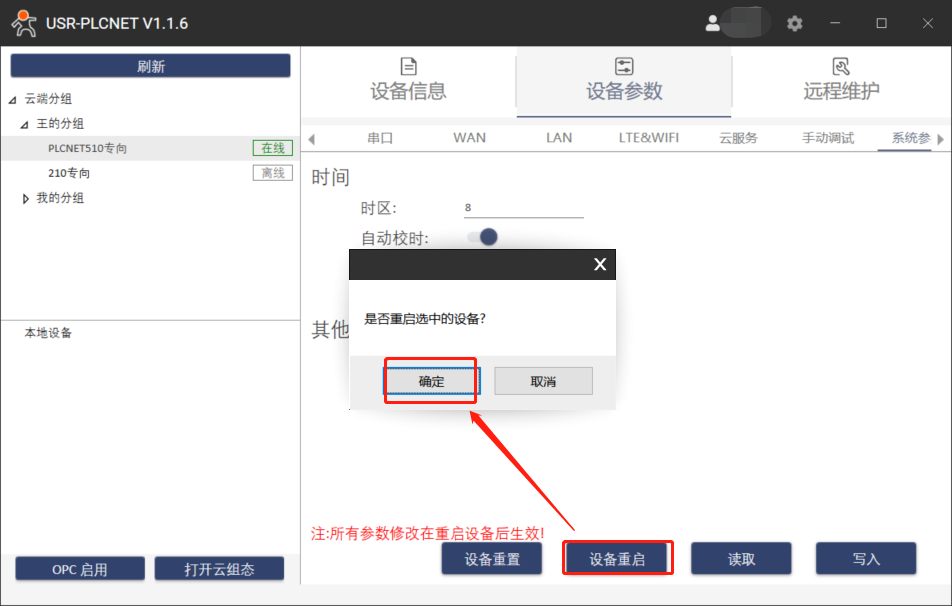

? 重啟設備（設備內參需要重啟才能生效）

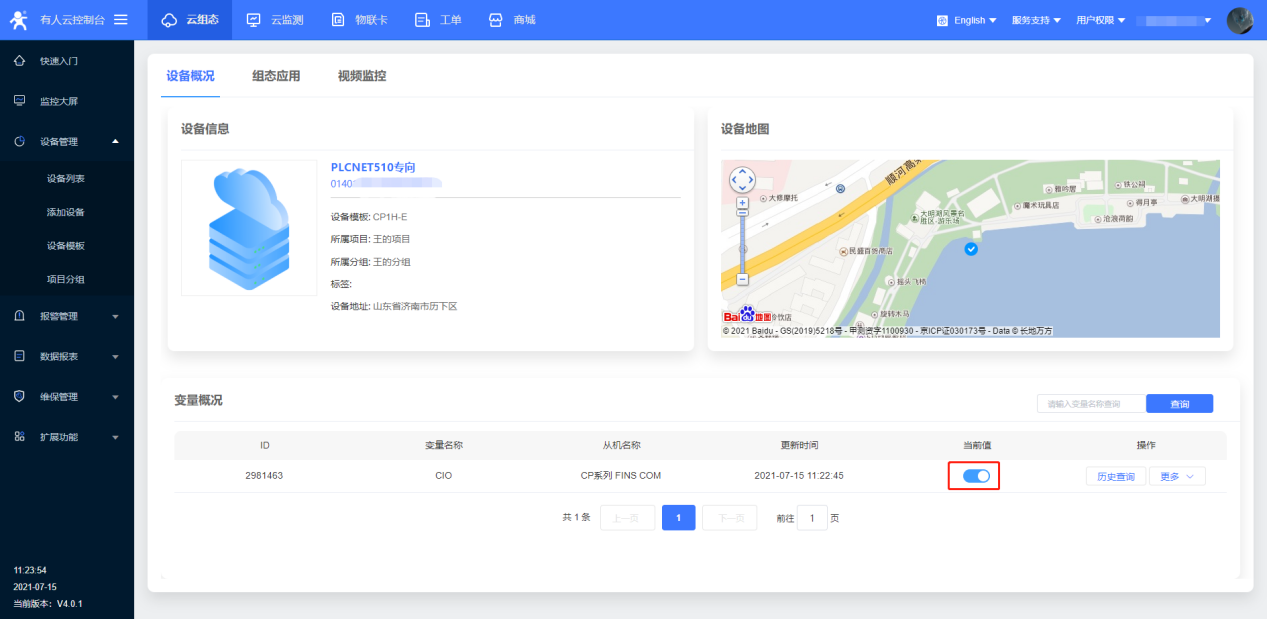

? 重啟完成后，觀察平臺數據，采集成功（數據采集時請不要打開遠程維護的透傳功能）
