一、USR-PLCNET510資料下載（http://imbacareer.com.cn/Product/302.html）

【說明書】USR-PLCNET510說明書 （完整版） http://imbacareer.com.cn/Down/USR-PLCNET510_V1.1.0.pdf

【設置軟件】USR-PLCNET510/210 設置軟件  http://imbacareer.com.cn/Download/827.html

二、物品準備

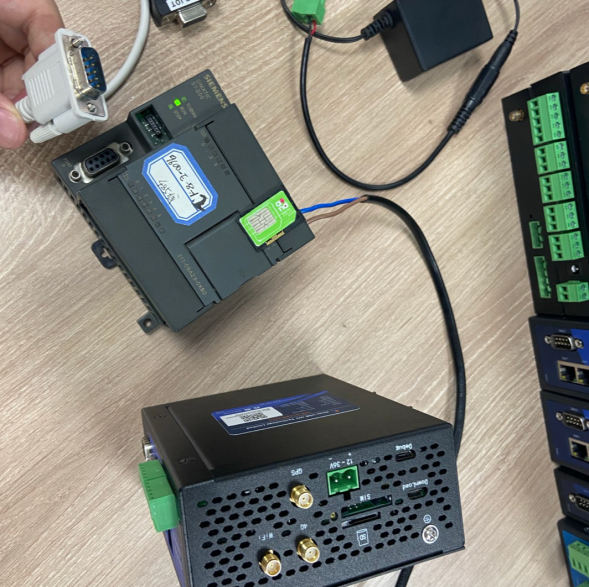

S7200 PLC---串口線（連接接PLC和210）---PLCNET510---SIM卡---4G天線---電源

三、硬件連接

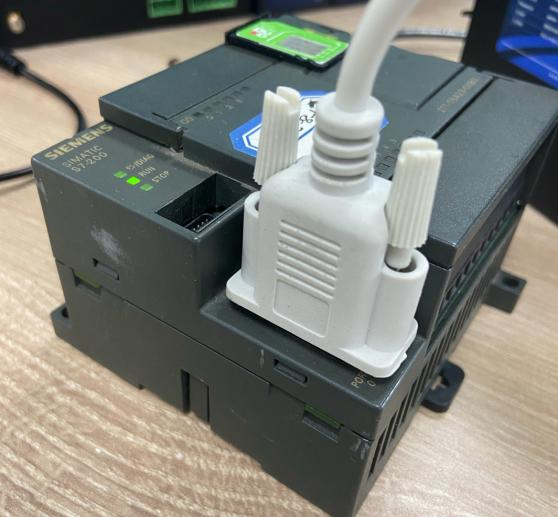

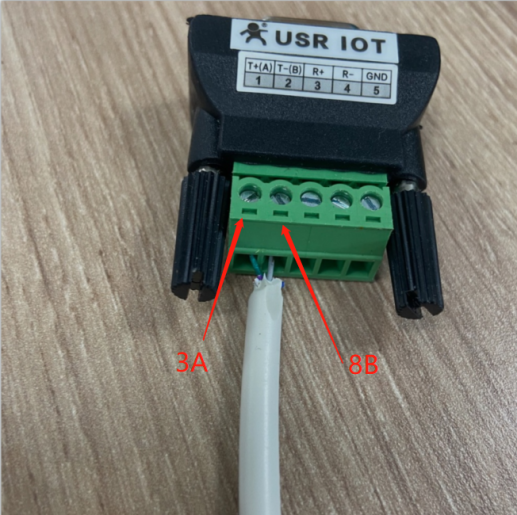

l 與PLCNET510通信時只需要3，8引腳即可。實際接線方式如下：

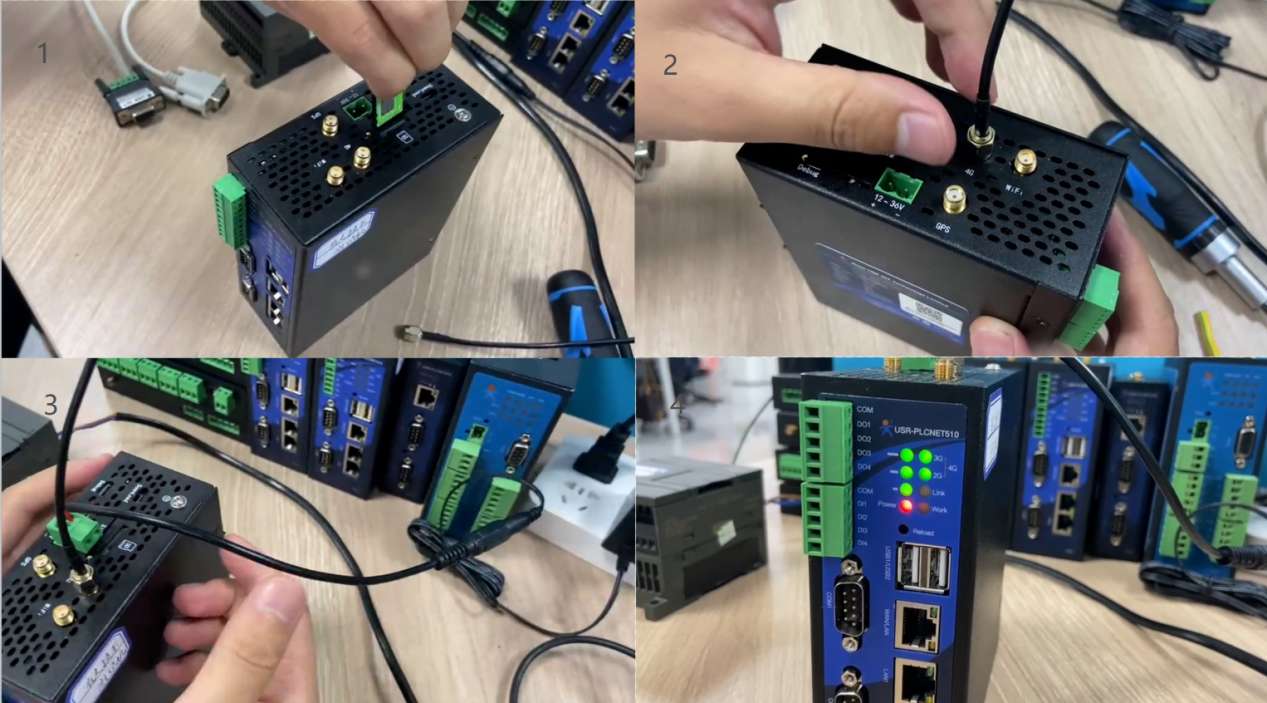

l PLCNET510插入SIM卡，上電——駐網成功（2/3G信號燈和信號強度燈常亮，work燈閃爍）

四、添加設備至有人云

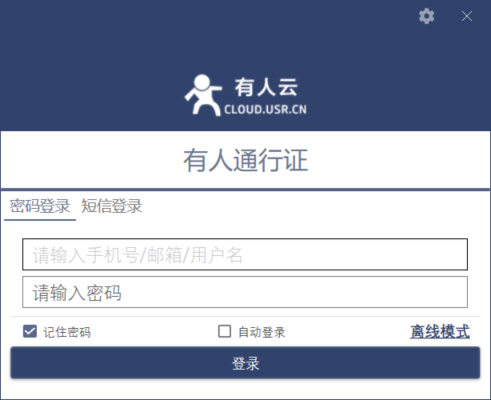

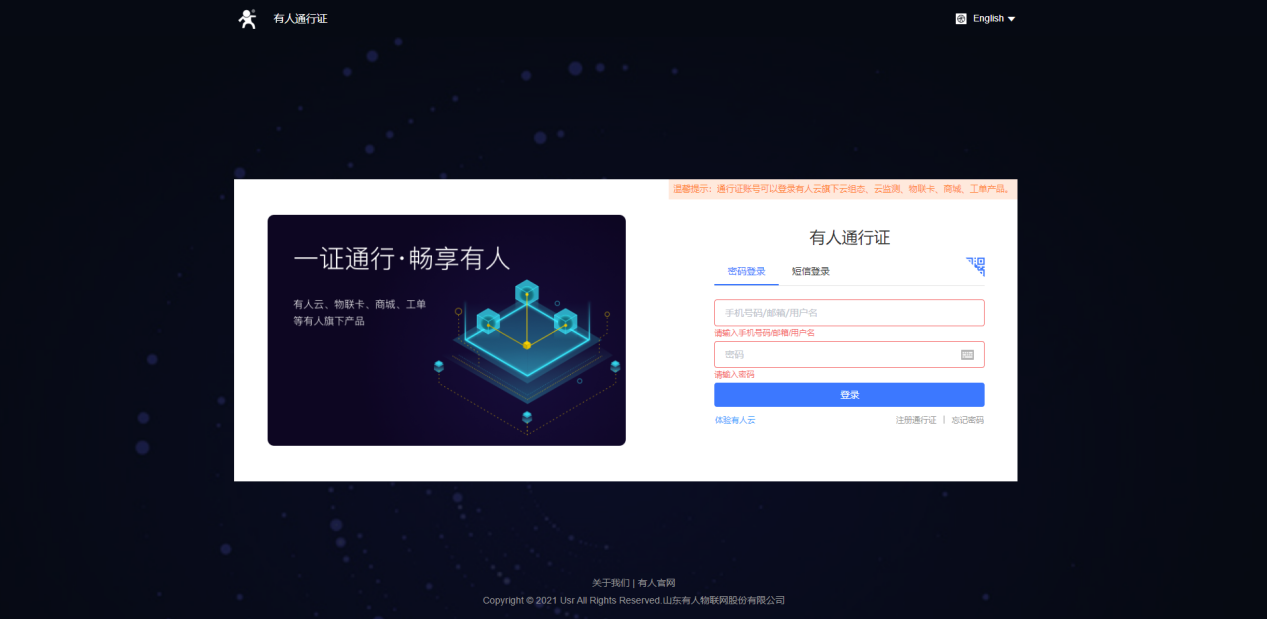

l 登錄賬號

l 添加設備

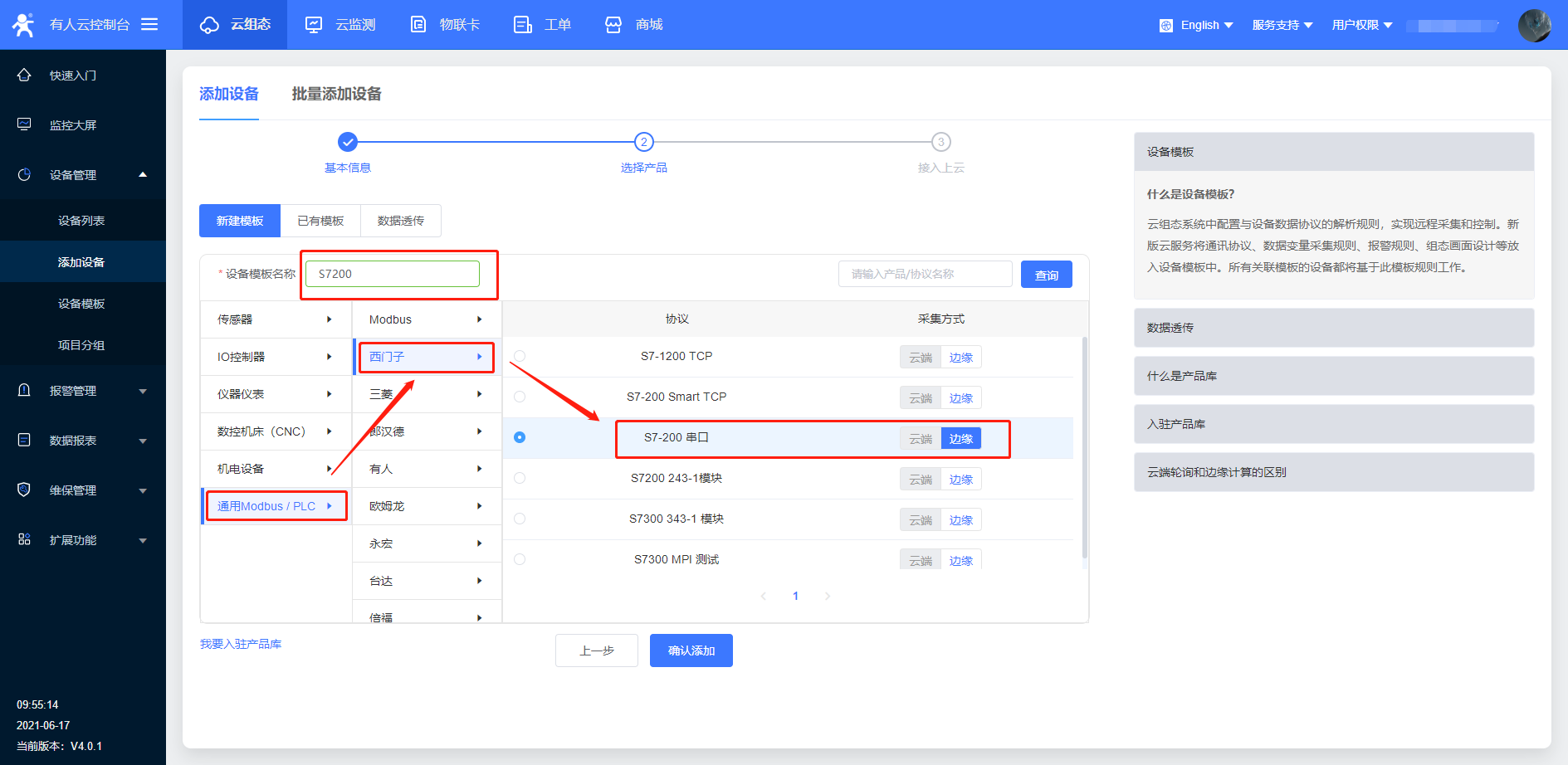

l 選擇模板添加設備

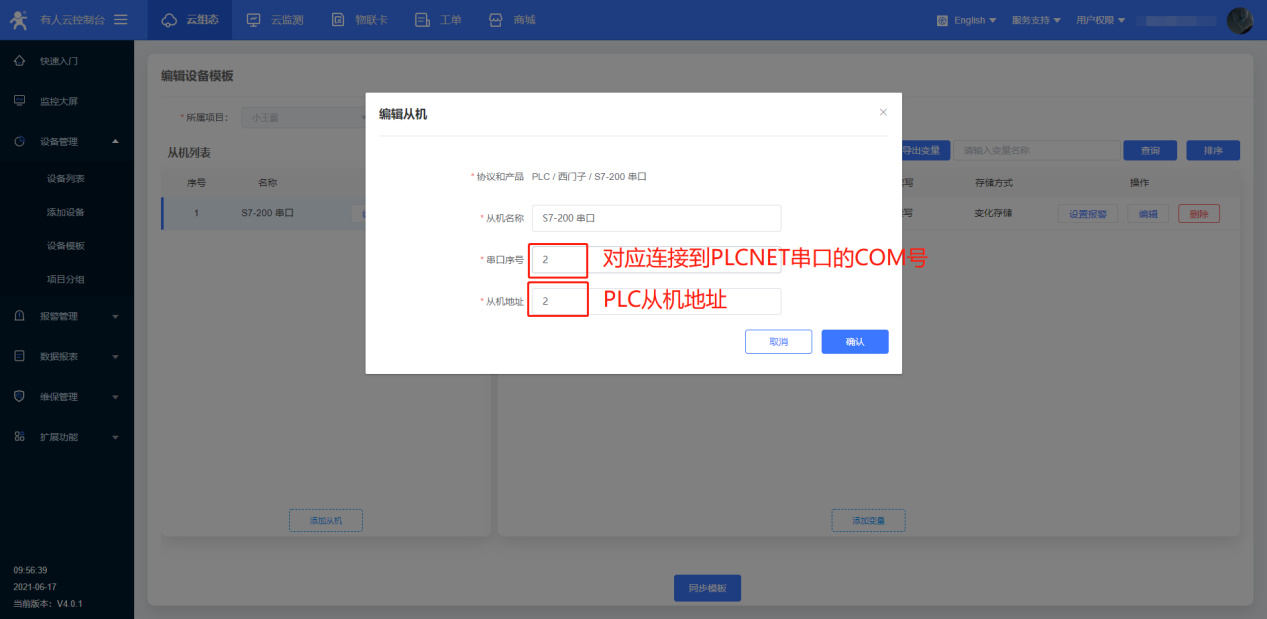

l 添加從機和變量（請注意串口序號的對應，從機地址是PLC內部屬性，S7200默認2）

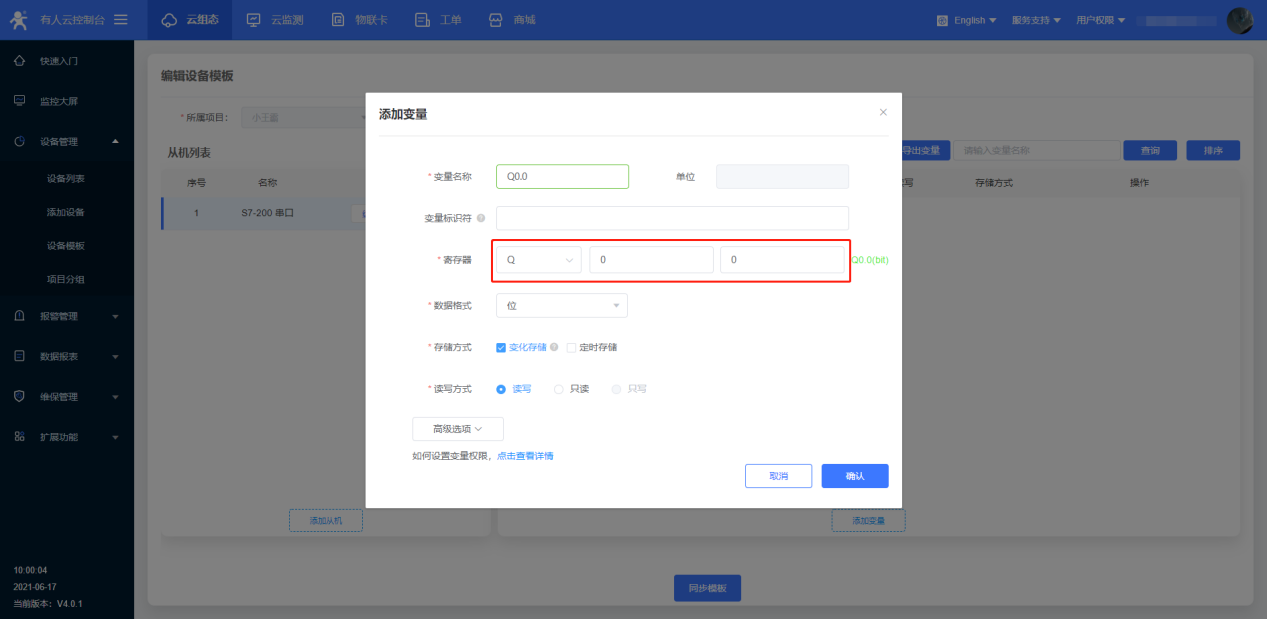

l 添加變量-確認后點擊同步模板

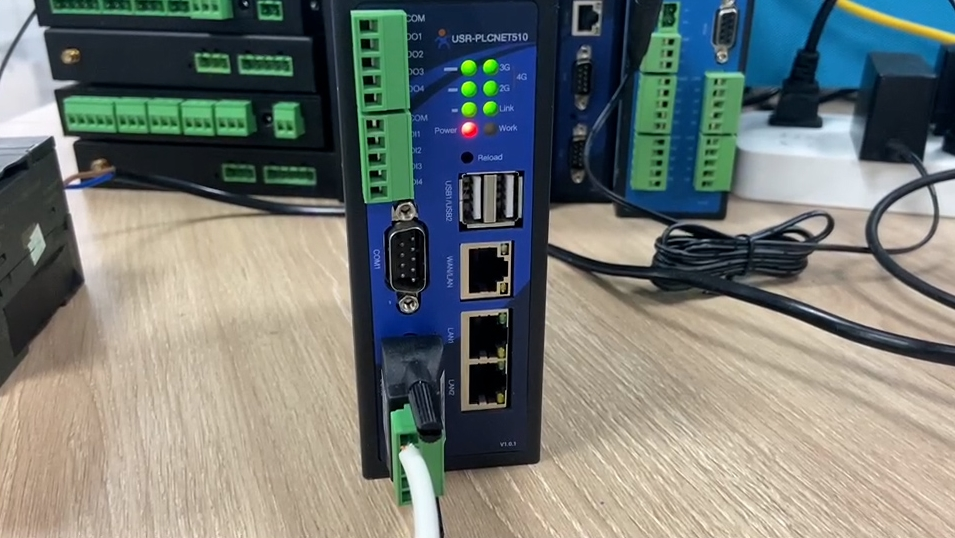

l 之后可以看到設備已在線（link燈常亮）

五、設置設備參數

l 登錄USR-PLCNET設置軟件

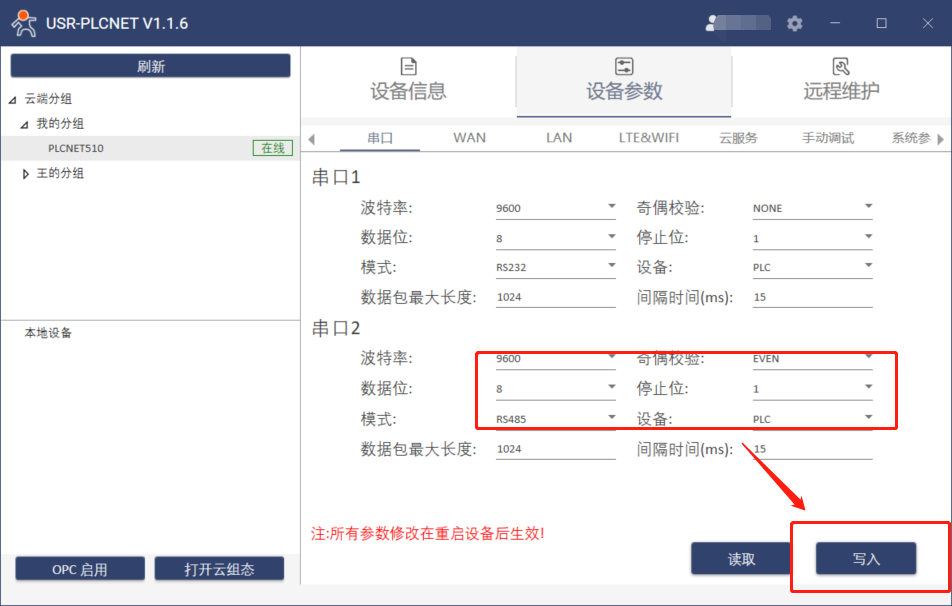

l 設置串口參數：485模式-9600bps-EVEN-8-1（S7200默認參數）

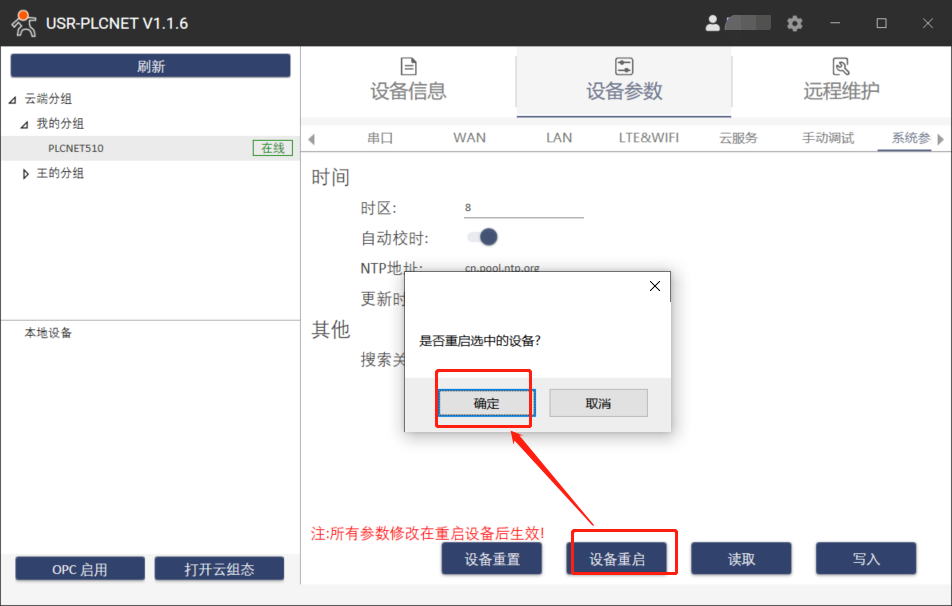

l 重啟設備（設備內參需要重啟才能生效）

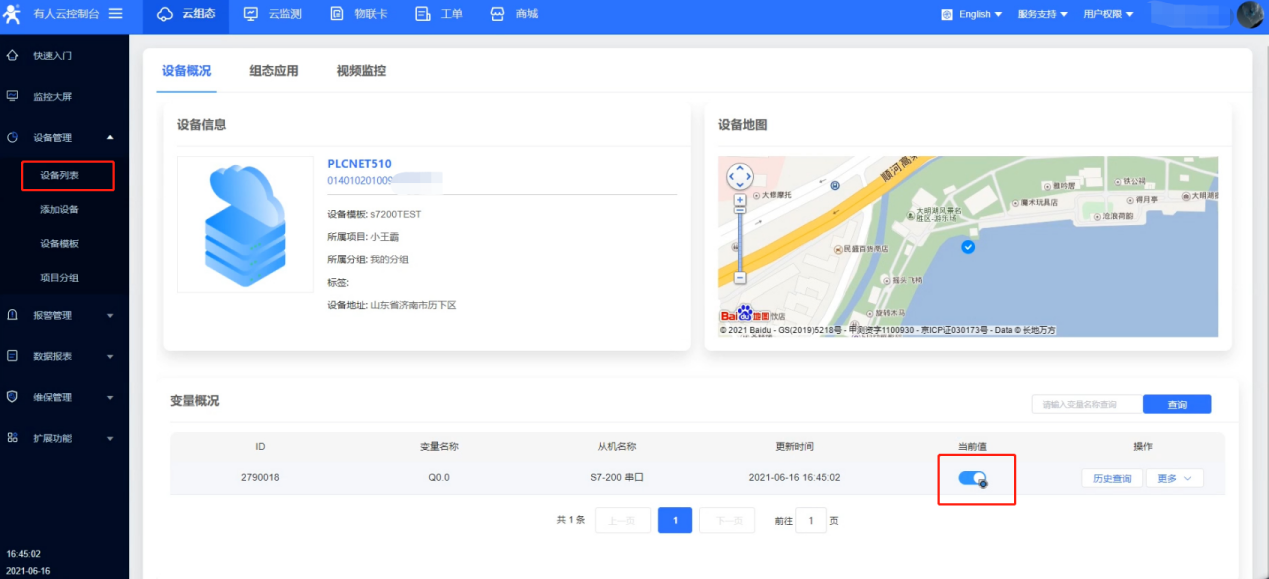

l 重啟完成后，觀察平臺數據，采集成功

六、配置串口透?jìng)鞴δ?/span>

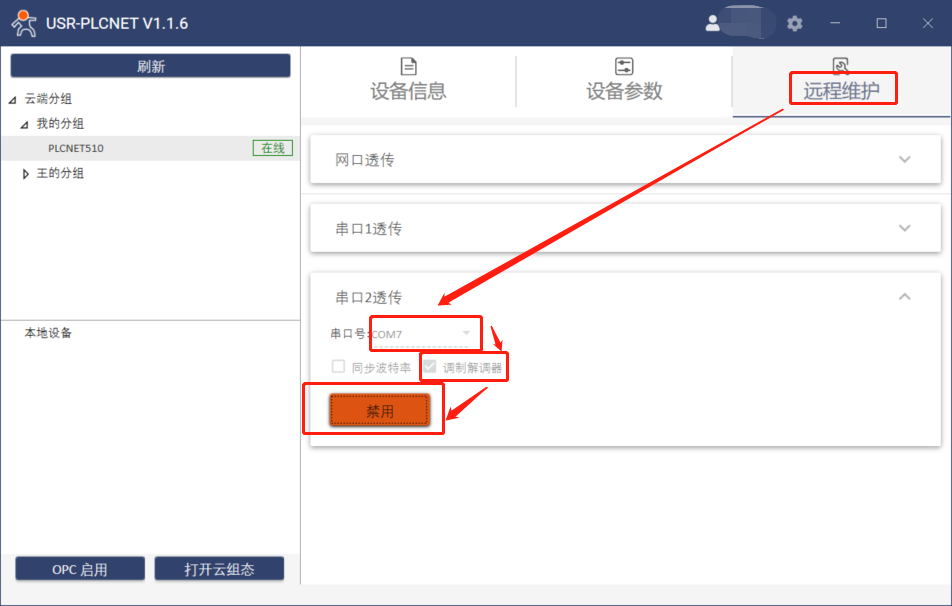

l 打開串口透?jìng)?/span>-生成虛擬串口

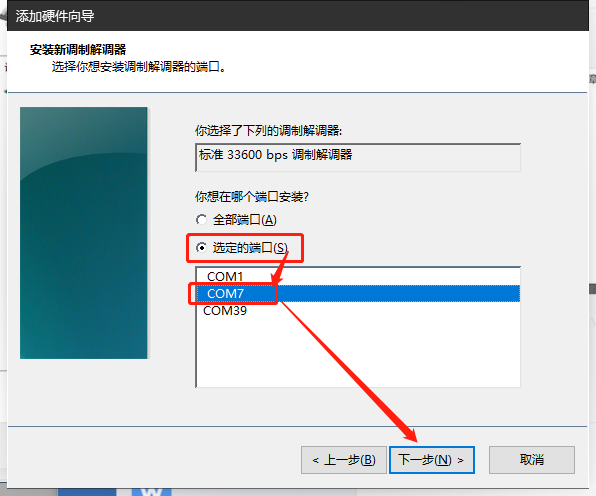

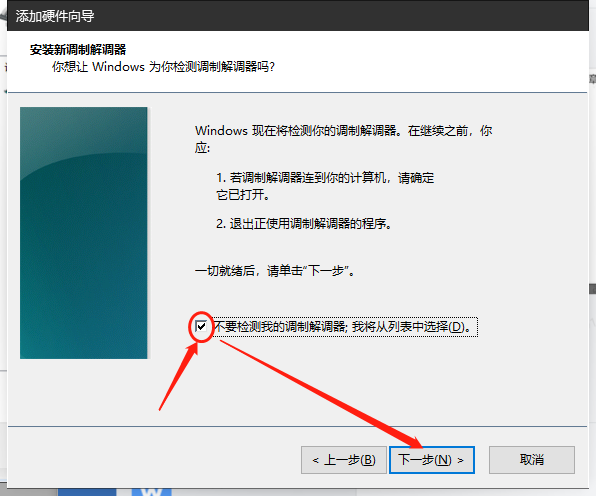

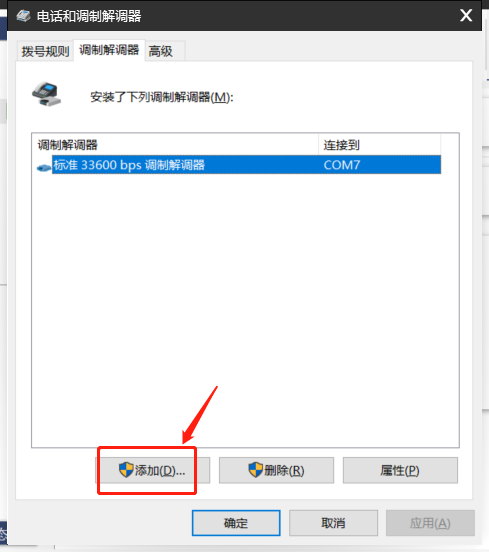

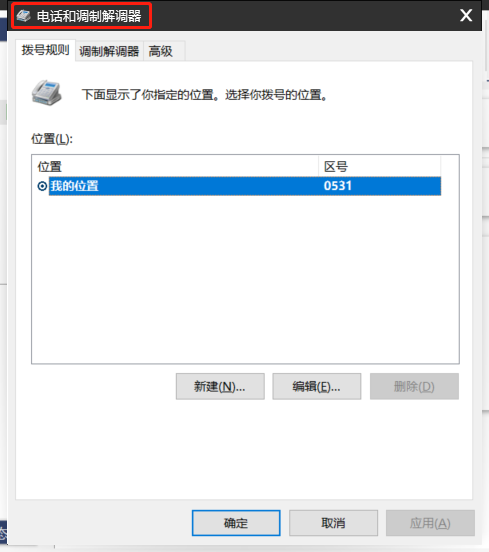

l 添加調制解調器，可用Windows+S搜索“電話和調制解調器”打開

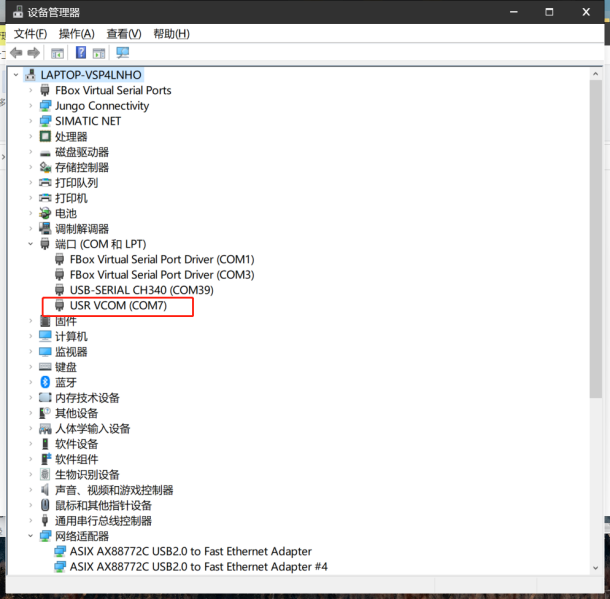

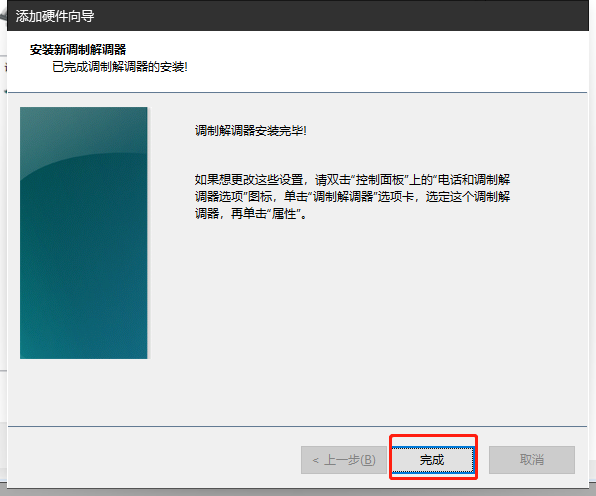

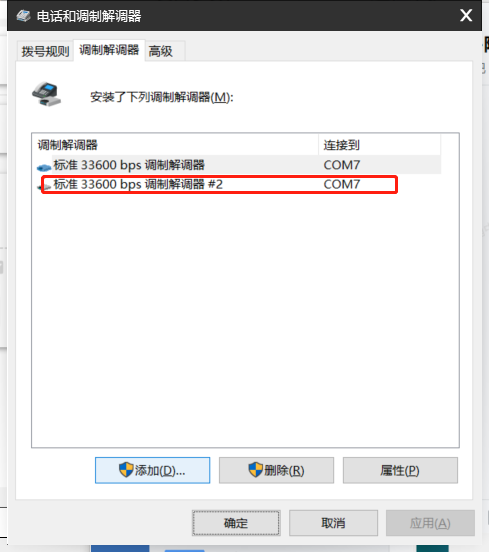

l 添加成功后，可在調制解調器看到生成的#2

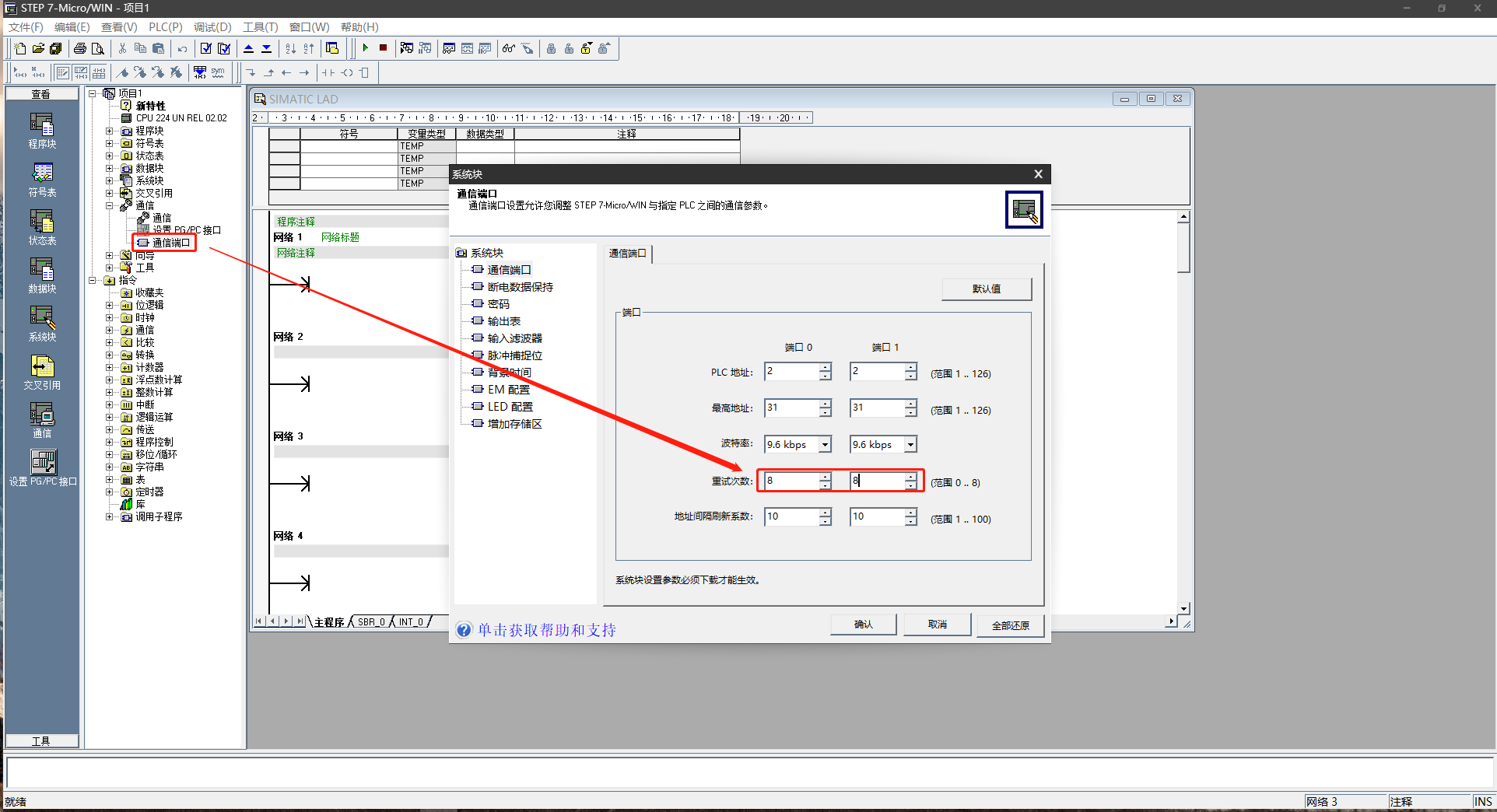

l 設置上位機-打開 Step7 軟件，配置通信端口參數，點擊項目列表中的“通信”-> “通信端口”設置重試次數為最大值 8，然后點擊“確認”：

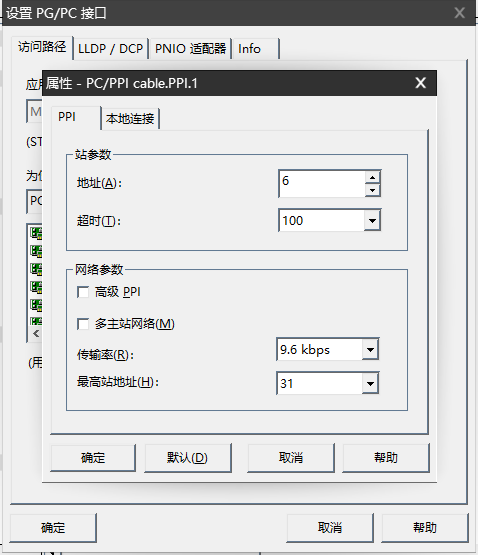

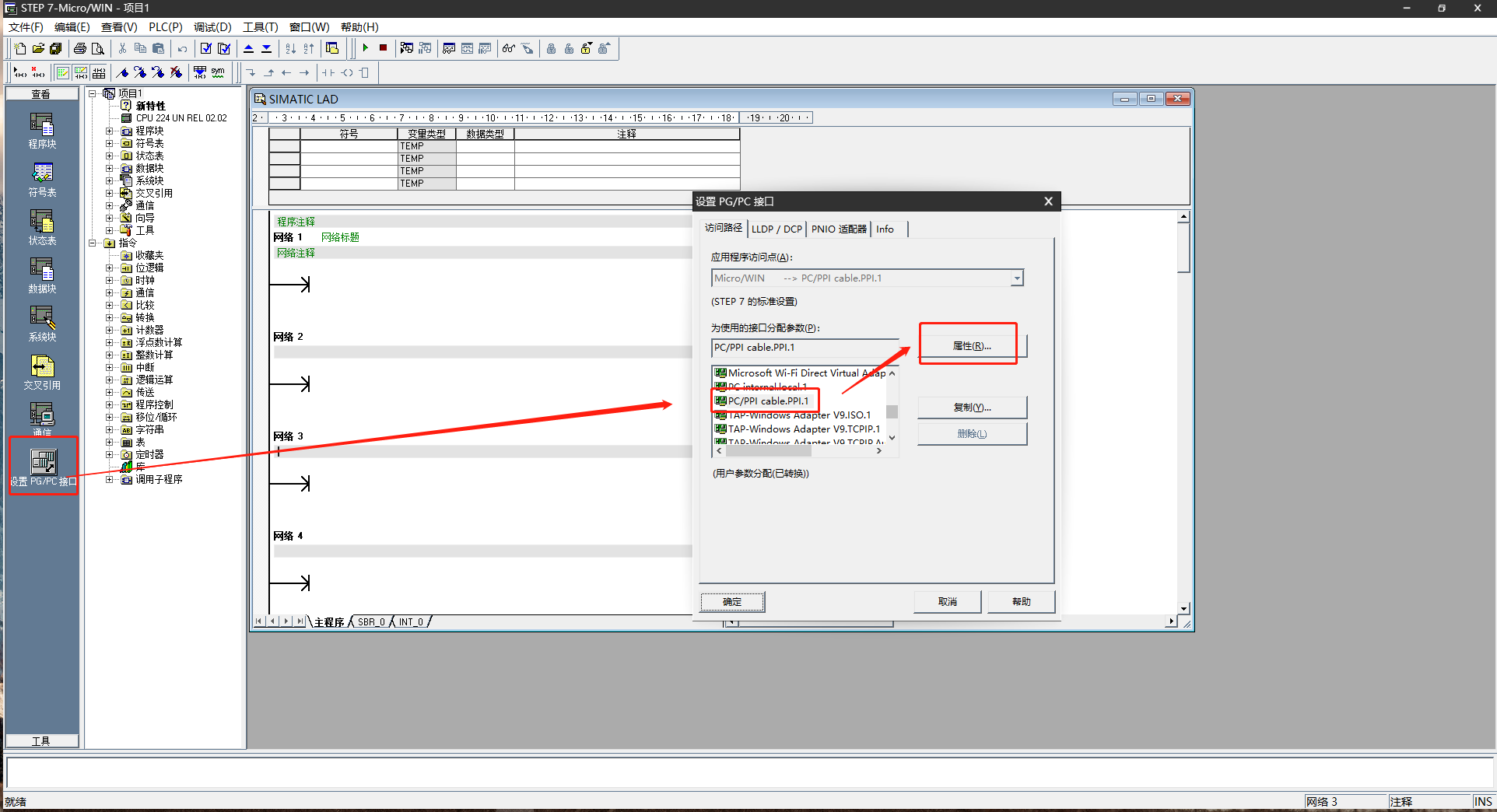

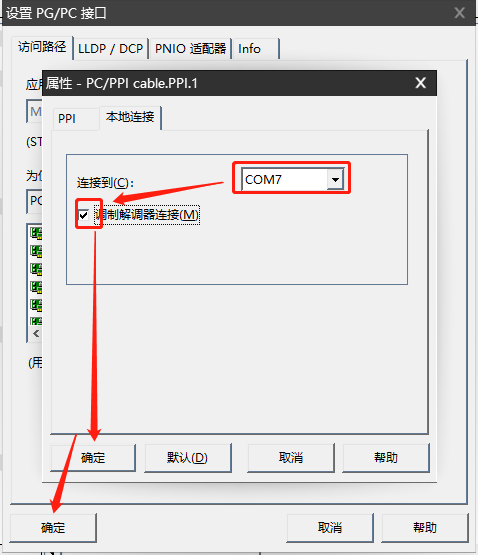

l 點擊項目列表中的“通信”-> “設置 PG/PC 接口”，通信串口選擇虛擬 COM 口，并選擇調制解調器模式。

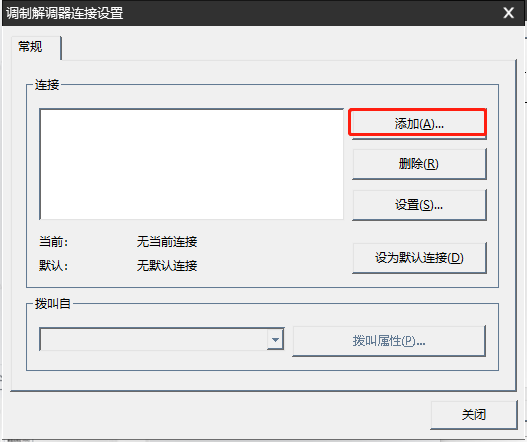

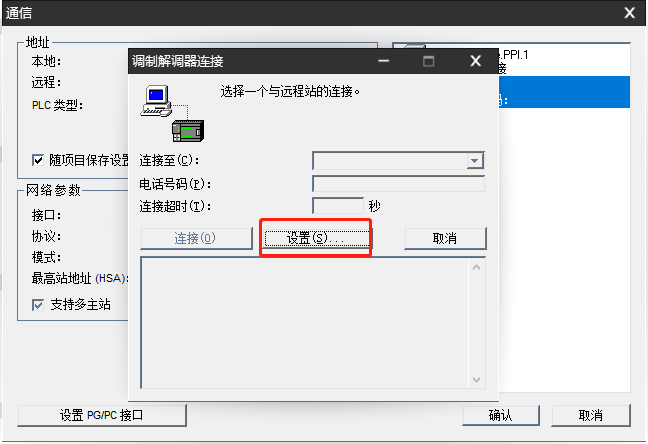

l 設置調制解調器，如果沒有則添加新的調制解調器。

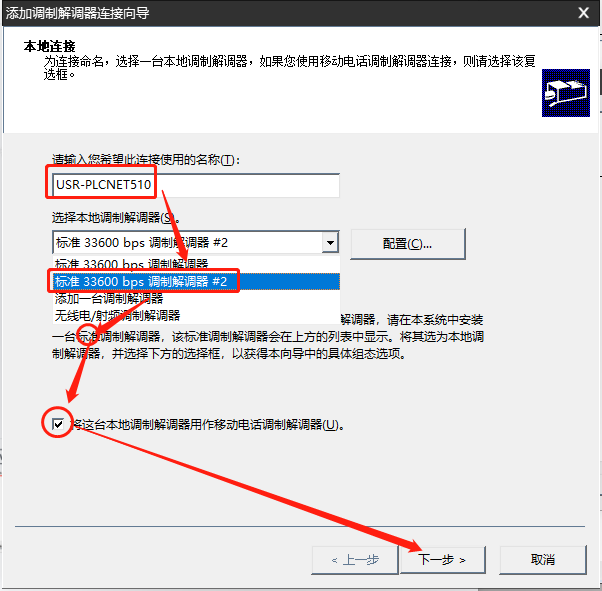

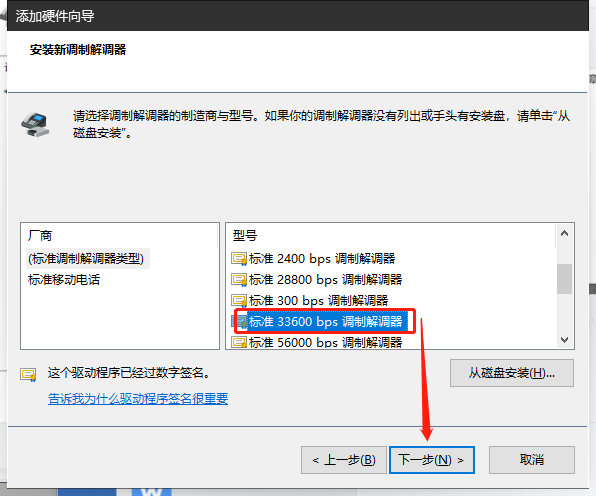

l 點擊“添加”按鈕，在彈出的對話框中輸入連接名稱，比如：USR-PLCNET510。本地調制解調器選擇“標準 33600 bps 調制解調器”，然后勾選“這臺調制解調器將使用偶校驗（11 位組態）”和“將這臺調制解調器用作移動電話調制解調器”。

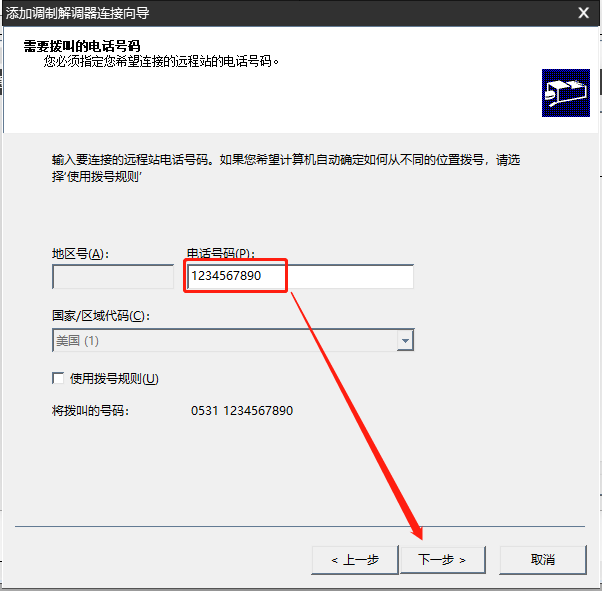

l 設置調制解調器的電話號碼，1234567890，點擊下一步

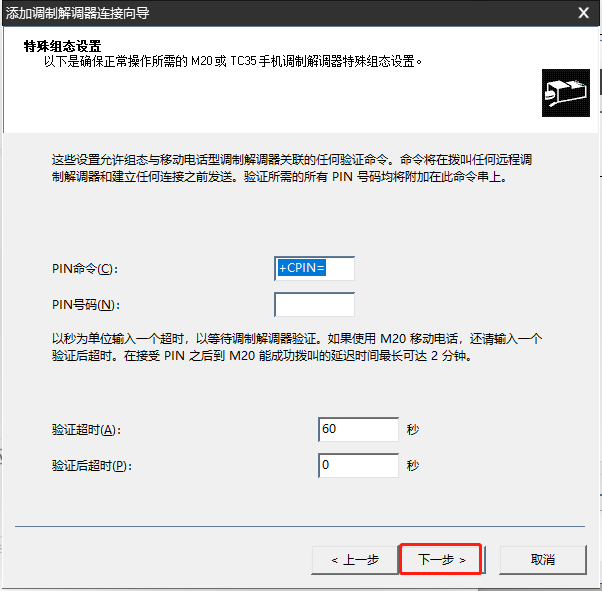

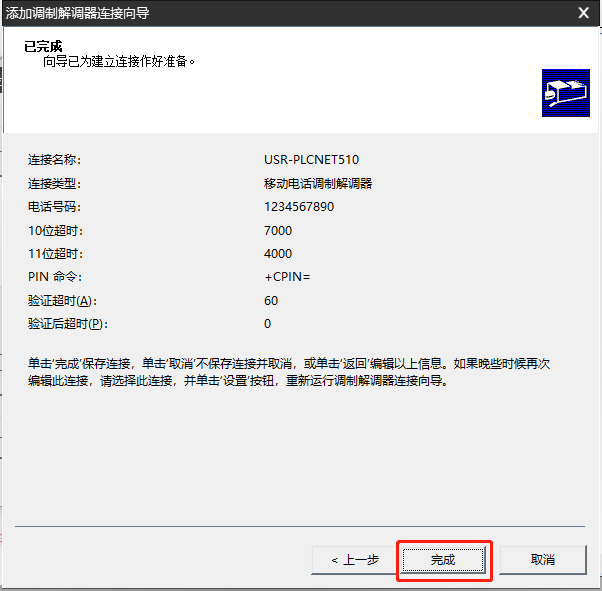

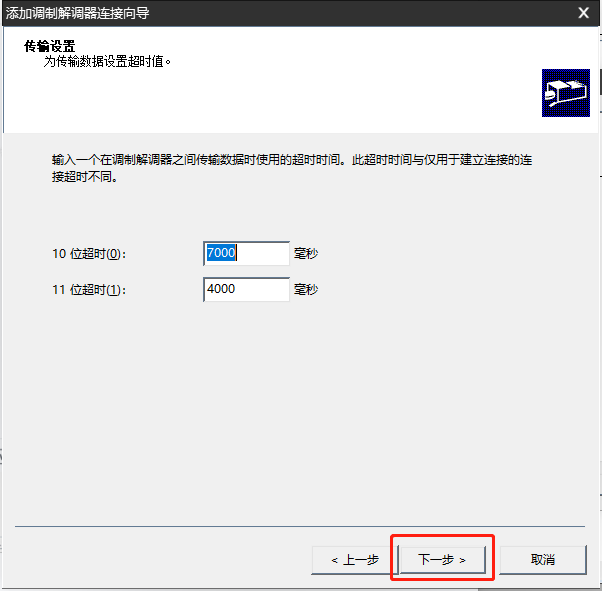

l 點擊下一步繼續安裝，完成設置

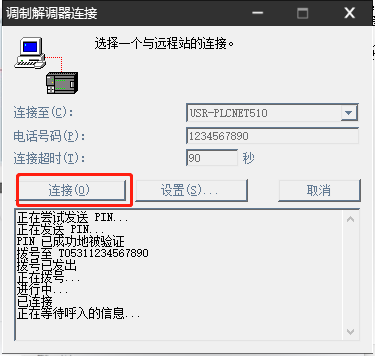

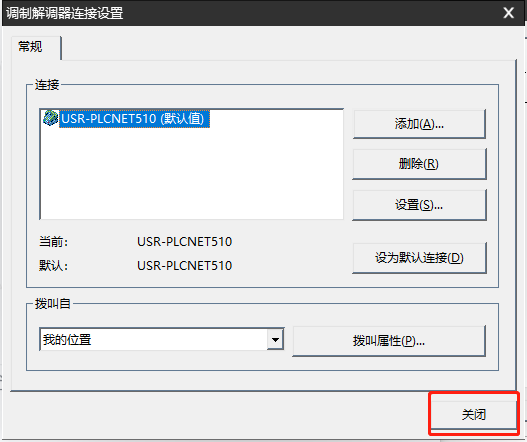

l 關閉調制解調器添加頁面，點擊連接，完成軟件與調制解調器的連接；連接完成之后此頁面自動關閉；

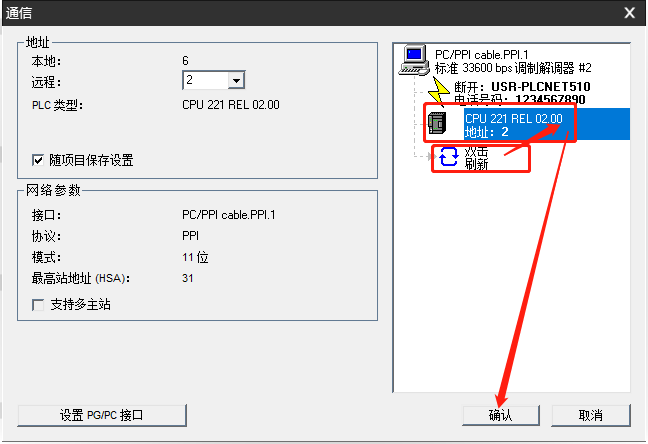

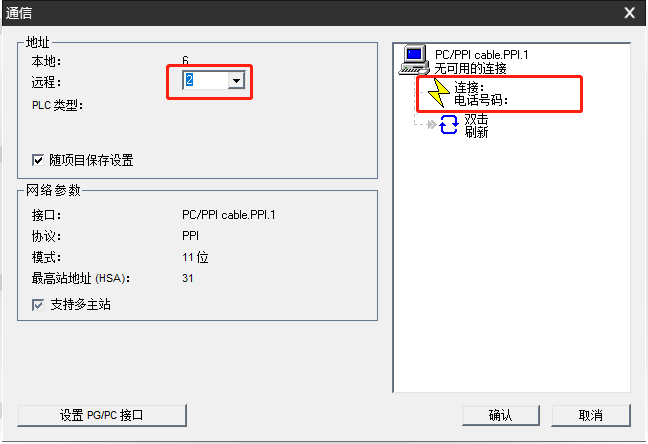

l 雙擊刷新，搜索PLC并建立連接（此處200cn從機地址為默認的2號地址）

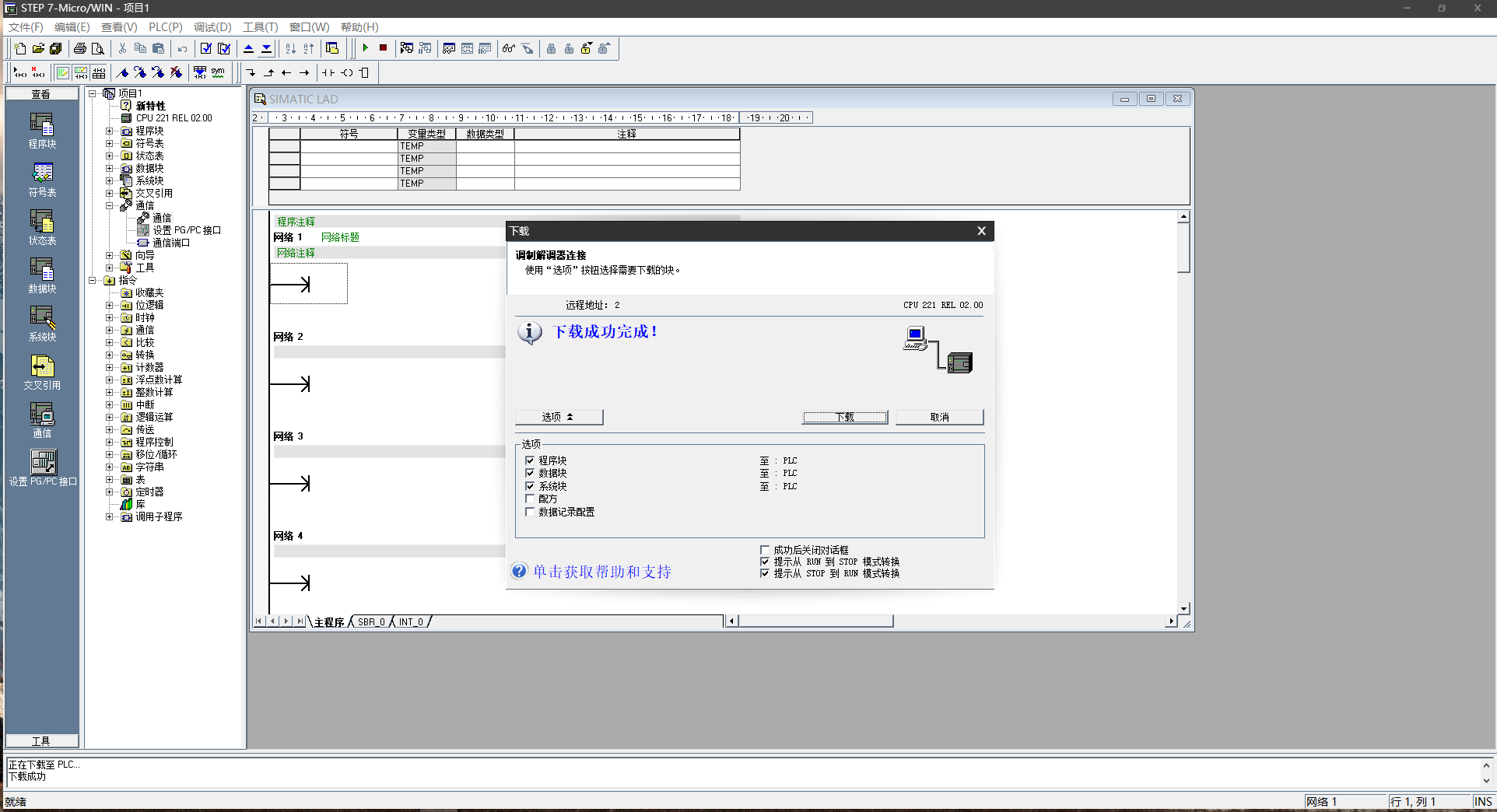

l 下載程序成功。
