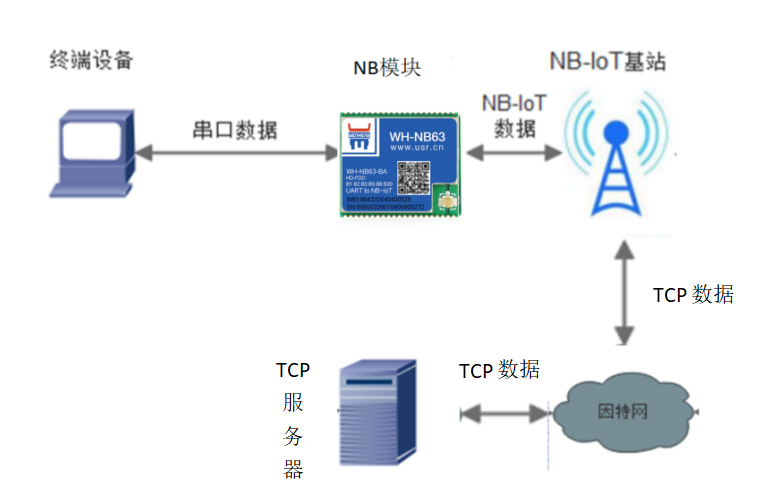

  一、數據流向

  二、準備工作

  硬件準備：USB轉232串口線、NB63模組+NB7X-EVK底板、12V電源適配器、全頻天線、NB卡(有人所售電信NB卡。購買鏈接：http://shop.usr.cn/sim)

  硬件連接：

  將NB63焊接在底板上，用USB轉232串口線連接PC的USB接口和底板上對應的通信串口，連接好天線和sim卡。

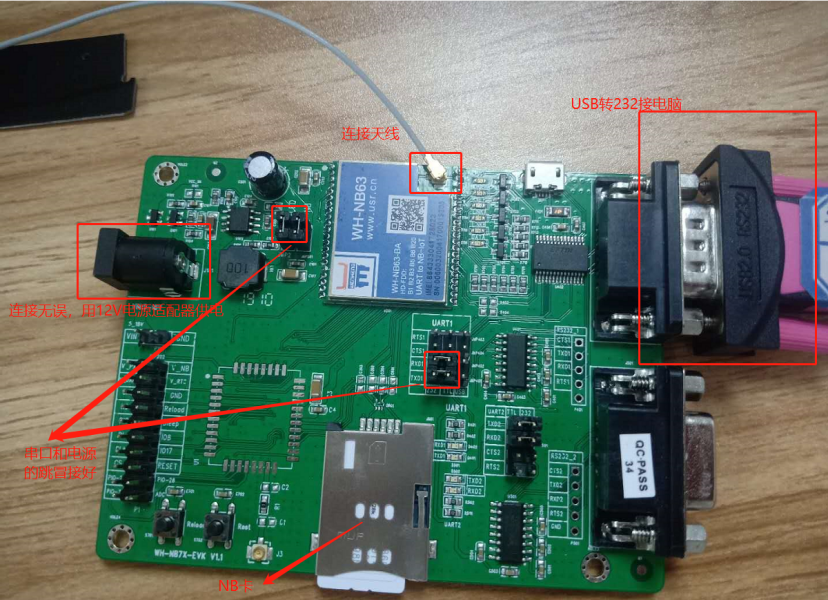

  NB63配套測試底板

  三、測試

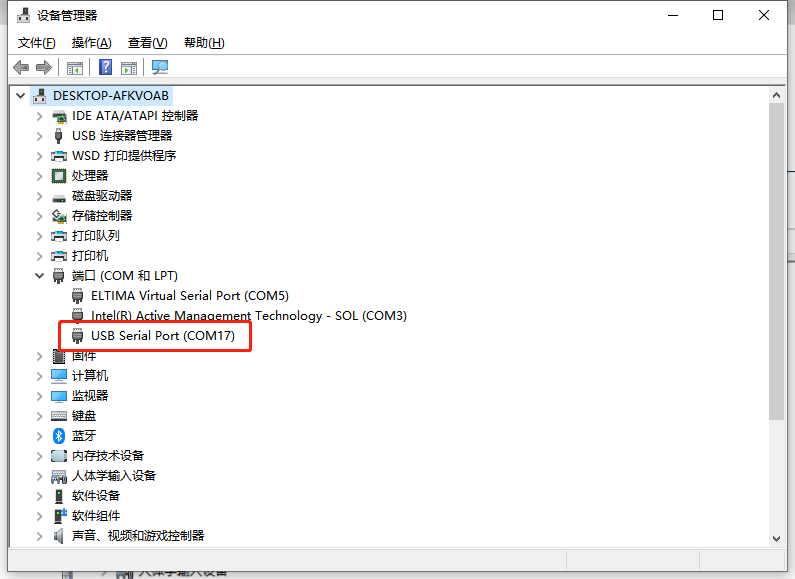

  1、打開設置軟件(點擊鏈接，可下載設置軟件)，選擇設備對應的串口號 ( 串口號可在設備管理器中查看，如下圖所示 )

  注意：若設備管理器里無串口顯示，可能是串口線有問題或者電腦沒有串口驅動，可以換根串口線或者用驅動精靈等軟件修復一下串口驅動

  2、選擇對應的串口號、波特率等參數，打開串口，串口參數出廠默認9600/NONE/8/1。

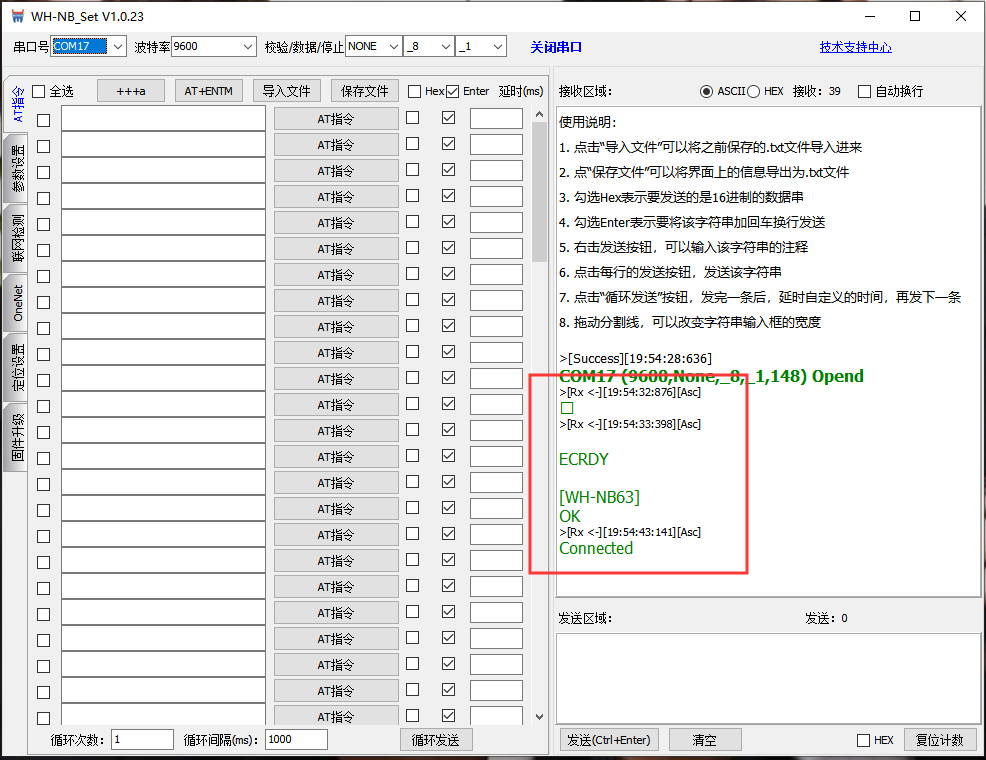

  打開串口號之后再給模塊供電，可以在設置軟件中看到啟動信息

  串口打開失敗原因：

  1>串口不存在。選擇的串口號不是設備連接電腦對應的串口

  2>串口被占用。同一個串口不能被多個串口軟件打開，可以檢查一下電腦上是否有其他軟件打開了該串口

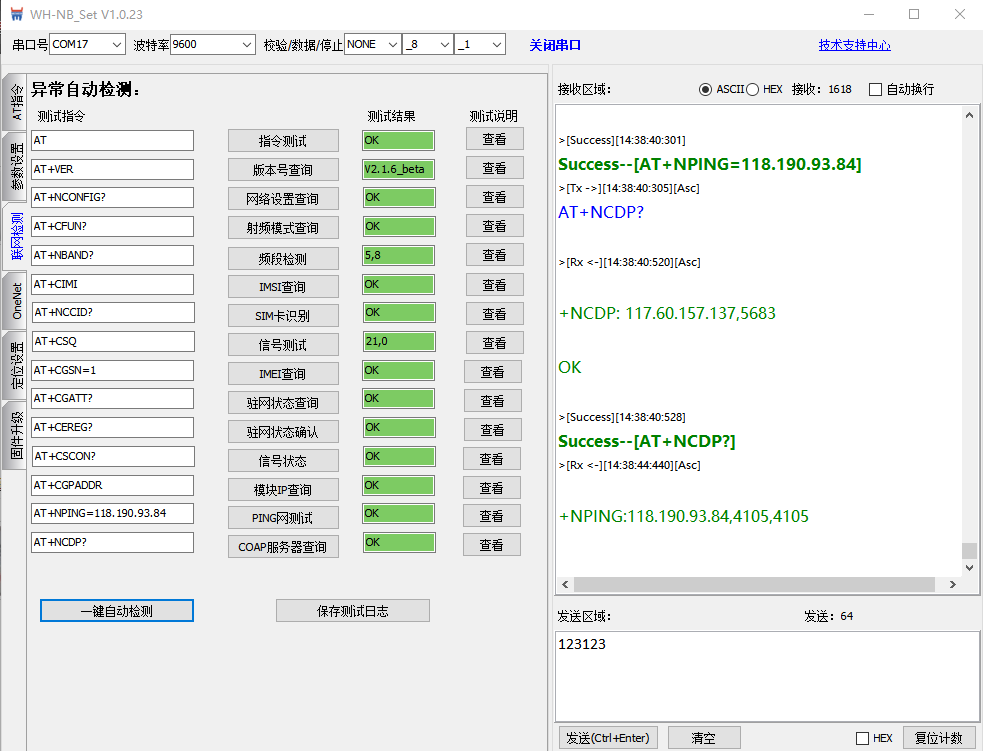

  3、聯網檢測(二期及以上固件支持)

  為了確保模塊能夠正常使用，先用一件聯網檢測測試是否能夠全部通過，若全部OK，則模塊正常，可以聯網通信。若有選項error，可以點擊對應的查看按鈕，根據提示檢查硬件設置等。

  4、配置模塊

  1） 模塊出廠默認在cmd模式下，可以直接用AT指令進行配置

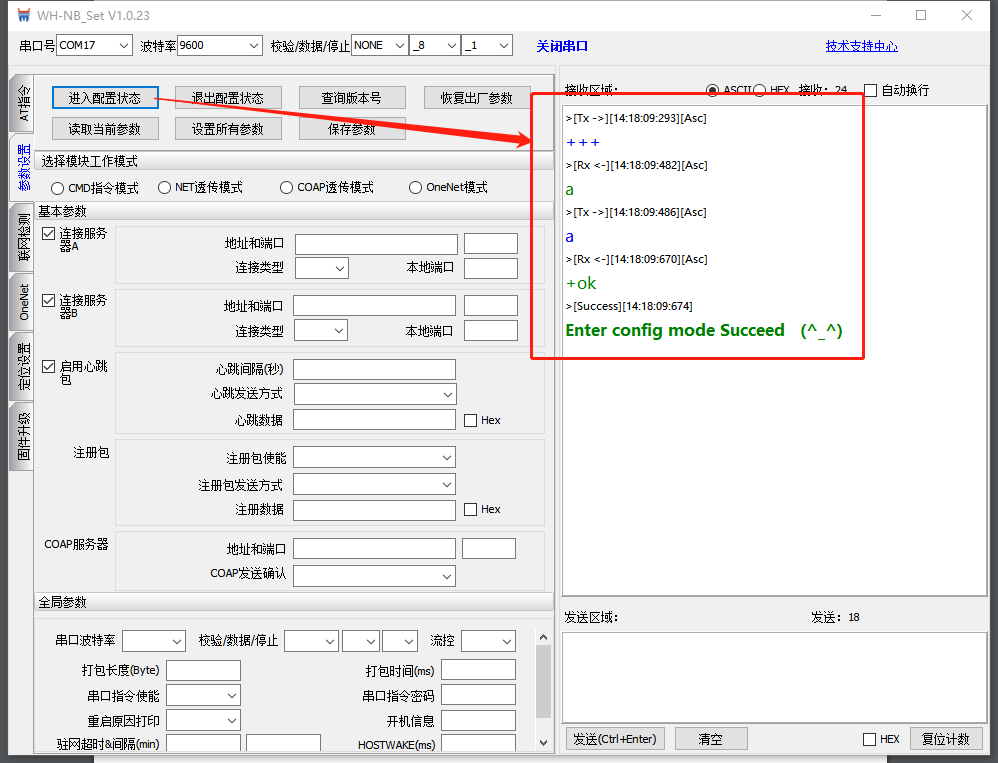

  2）若模塊非出廠狀態，之前已經配置為net透?jìng)骰蛘遚oap透?jìng)?，或者之前忘記配置為什么模式了，可以點擊進入配置狀態按鈕，看是否返回OK，若返回OK則進入配置成功，可以讀取一下當前參數，看一下之前配置為什么模式。

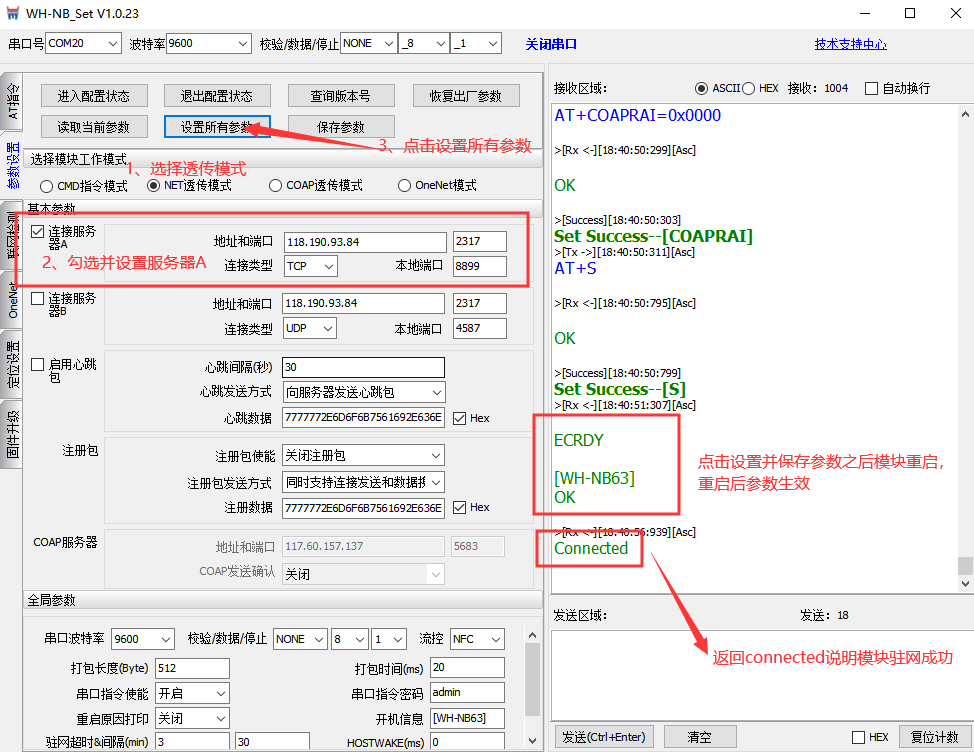

  3）工作模塊選擇net透?jìng)髂Ｊ剑蠊催x連接服務器A，填寫TCP服務器的IP和端口,類型為TCP，本地端口可任意。這里測試連的是我司測試服務器：118.190.93.84，端口：2317。

  4）參數填寫完成后點擊設置所有參數，模塊會自動重啟，重啟后設置的參數生效。重啟后，等一會模塊返回connected，說明與服務器建立連接并可以進行通信。

  注意：

  1）由于電信運營商的限制，電信NB卡不支持連接未加入電信白名單的私有服務器

  2） 我司已將TCP測試服務器118.190.93.84:2317寫入我司所售NB卡的白名單，所以可以連接測試。

  3） 若連接未加入白名單的私有服務器，可能會有幾分鐘或者幾包數據可以正常通信，但是之后就會被強制斷開的。

  4）移動、聯通NB卡暫無限制。

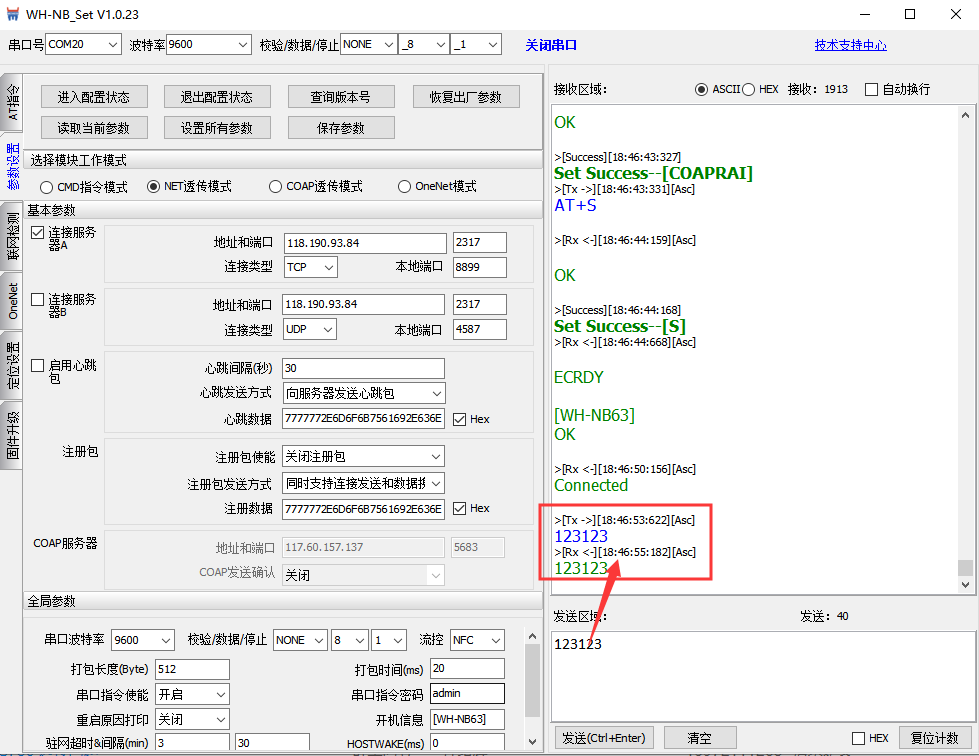

  如下所示，測試數據收發。

  從串口發送數據，如：123123，會收到同樣的回復123123，則表示聯網通信OK

  注意：我司TCP測試服務器只是用來測試設備基本通信，現象就是串口發送什么數據，服務器就會返回什么數據，類似自發自收。
