硬件需求：串口服務器：USR-TCP232-410
               需要串口設備：S7-200系列PLC ,串口轉PPI編程線。

硬件連接：S7-200 PLC連接PPI編程線纜，PPI編程線纜的RS232端連接串口服務器的RS232口，串口服務器網口連接電腦網口或者路由器網口。

軟件需求：PLC編程軟件：V4.0 STEP 7 MicroWIN ，虛擬串口軟件VCOM。

實現功能：想實現通過網絡，局域網或者外網給PLC下載程序。PLC連接串口服務器，串口服務器直接與電腦端虛擬串口軟件建立網絡連接，PLC編程軟件與虛擬串口連接，編程軟件通過虛擬串口+串口服務器的形式下載和上載或者監控PLC的程序。

優勢：可以通過網絡對多個PLC進行集中管理和控制，可以局域網或者遠程管理PLC程序，可以省掉一個比較貴的S7-200的擴展網卡模塊。

應用范圍：主要用于網絡控制，集中控制管理，工控行業?？蓱?yīng)用在之前是采用RS232串口通信，現在改用串口服務器實現遠程通信。

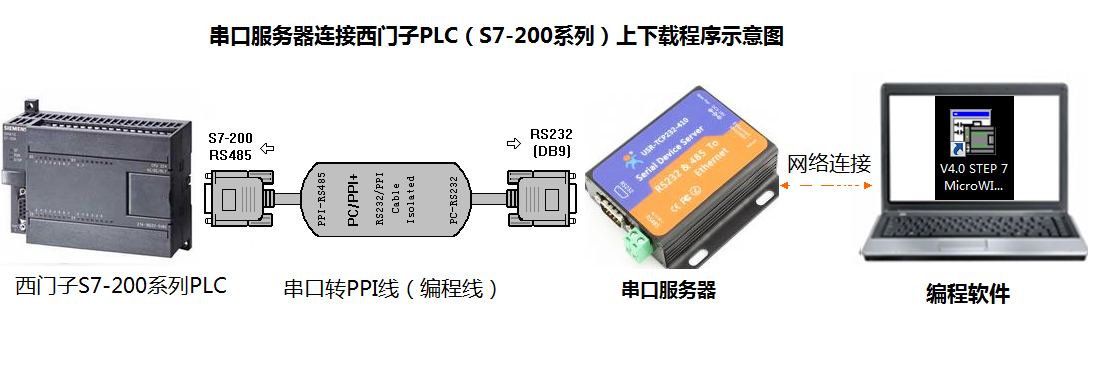

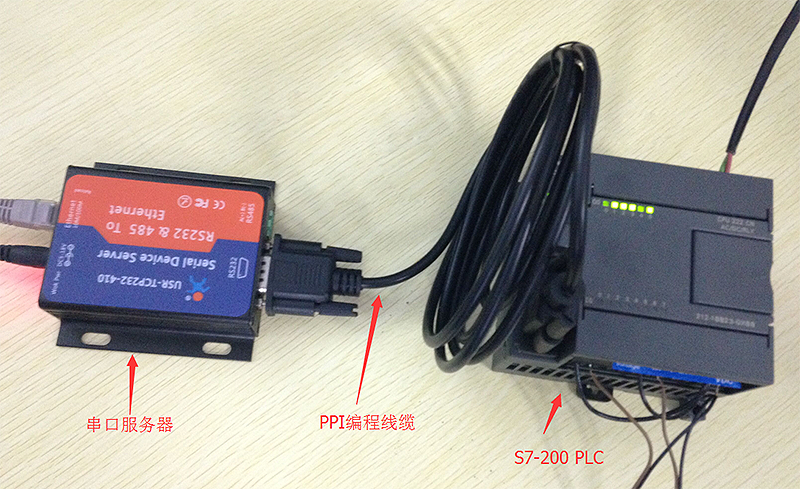

實物連接圖：

設置步驟：參考以下

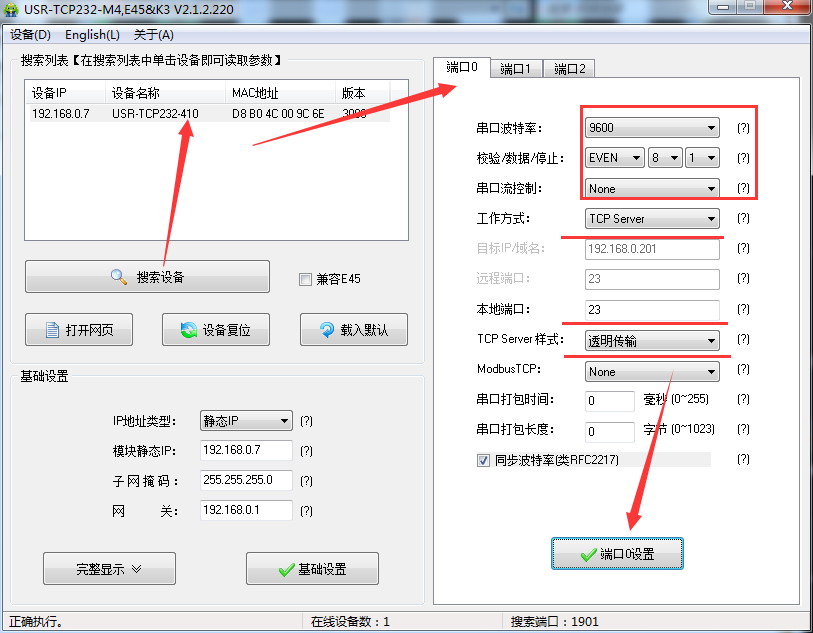

1：將串口服務器網口直連電腦網口或者連接路由器網口。使用設置軟件設置參數：搜索設備，設置串口服務器的IP地址與局域網網段一致，設置串口服務器的波特率為9600，校驗數據位停止位：EVEN 8 1。這個參數要和PLC的參數一致。打包時間和長度都設置為0.然后端口0設置。（注：搜索到的版本要在3006及3006以上才支持）

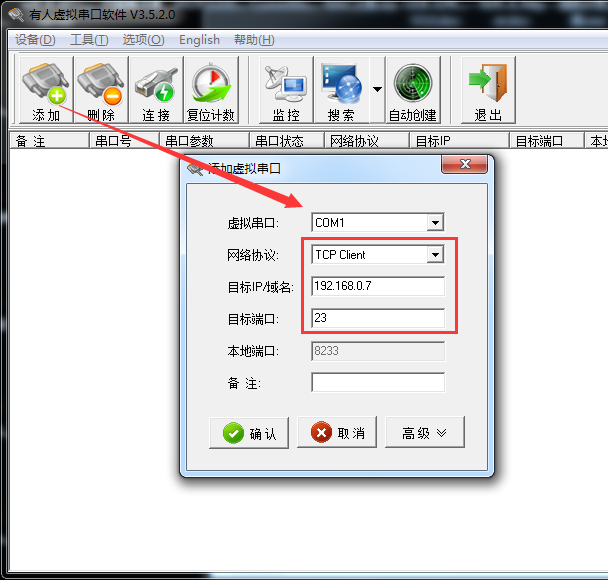

2：然后建立虛擬串口com1，

3:com1網絡狀態為已連接，說明網絡通信OK。

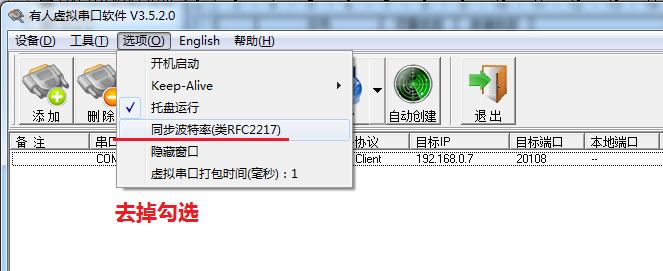

4：禁用同步波特率。

5：打開S7-200的編程軟件 setp 7軟件。

6：設置通信COM口和檢查是否可以通信成功。

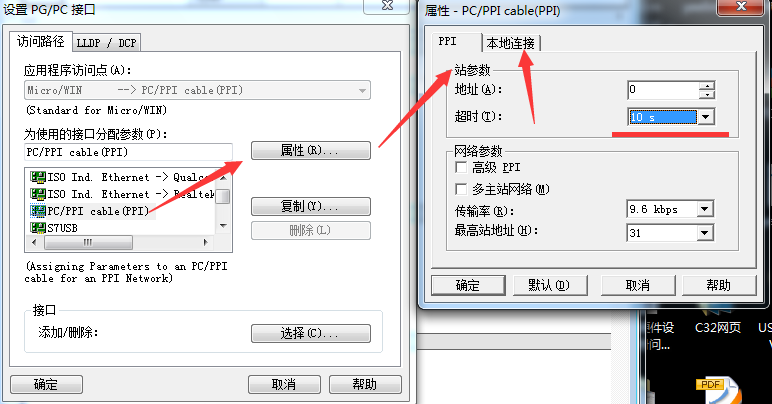

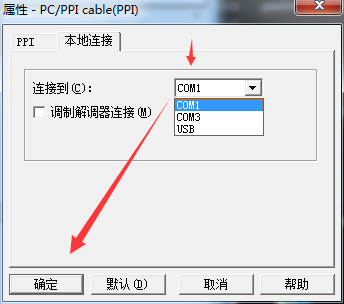

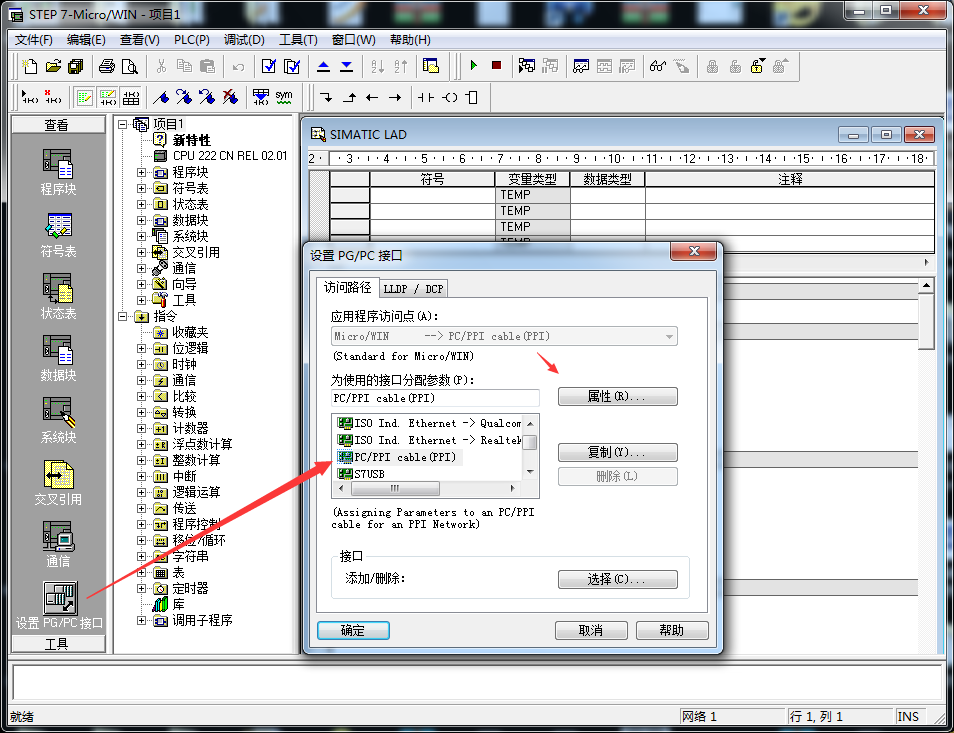

點擊設置PG/PC接口，選擇PC/PPI,點擊屬性，將超時時間設置大點，設置10S或者100S.然后點擊本地連接選擇剛才虛擬的串口com1.

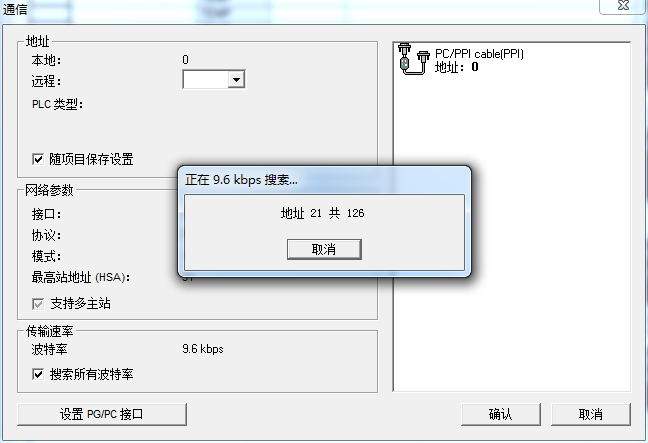

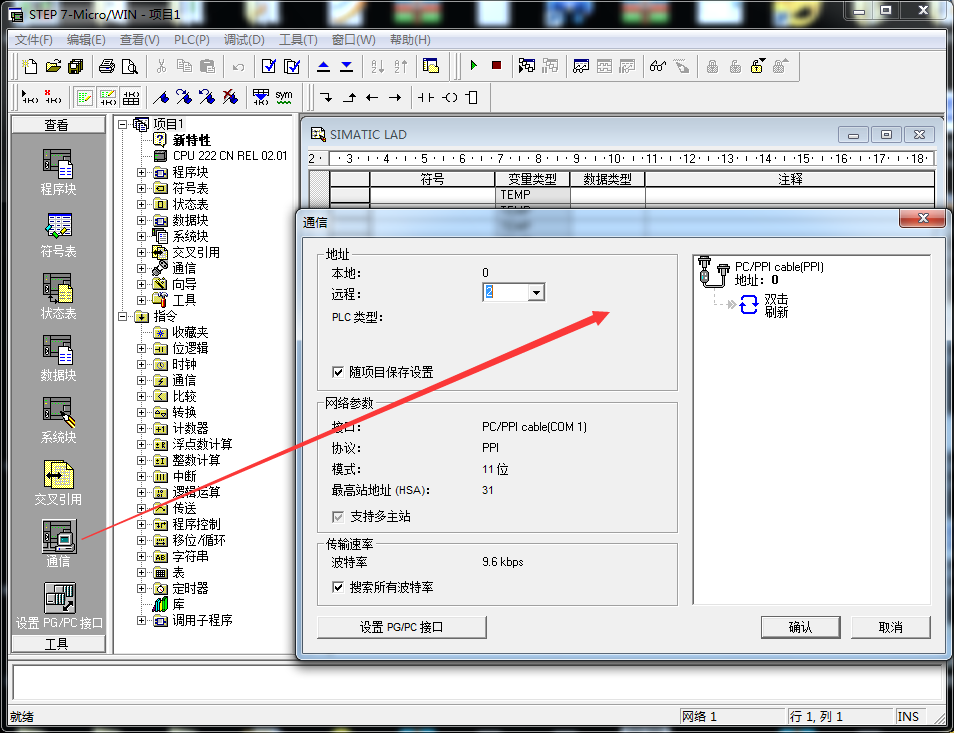

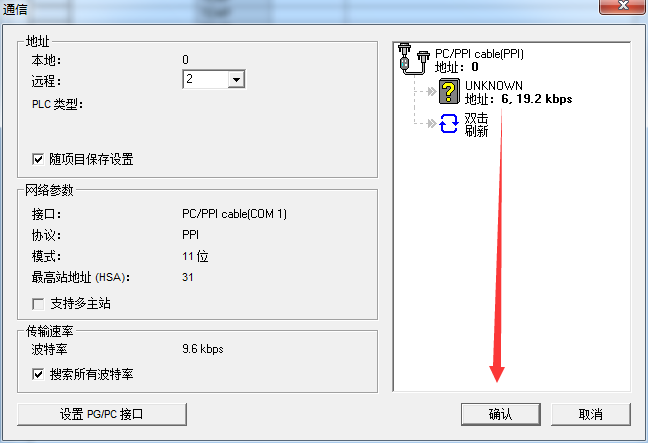

7：點擊通信，然后雙擊刷新，搜索到設備，然后點確定。

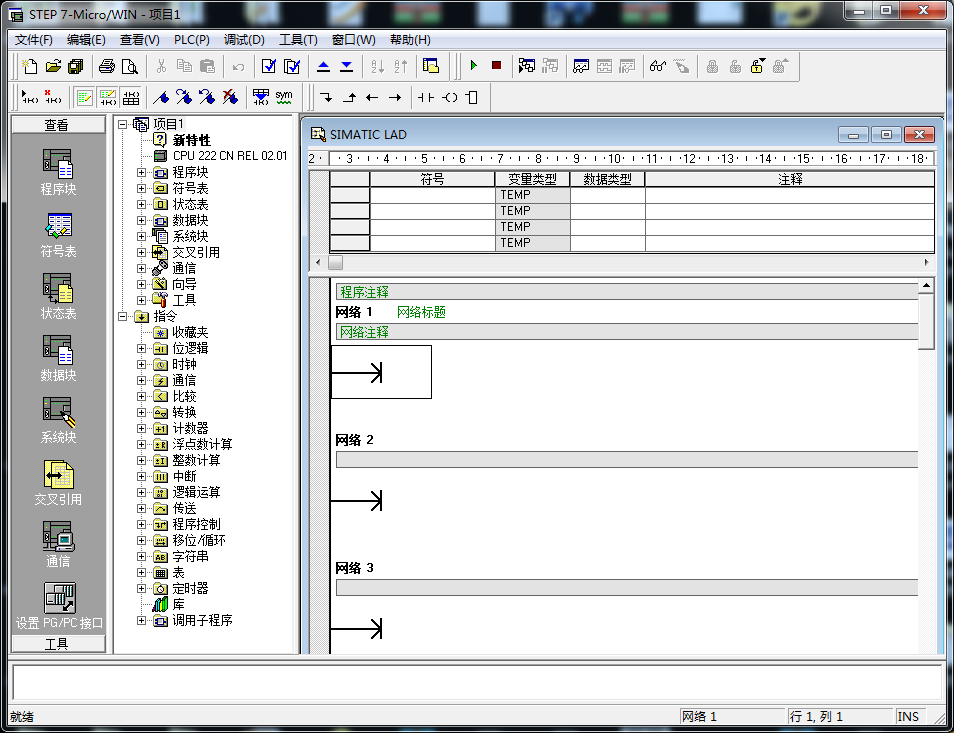

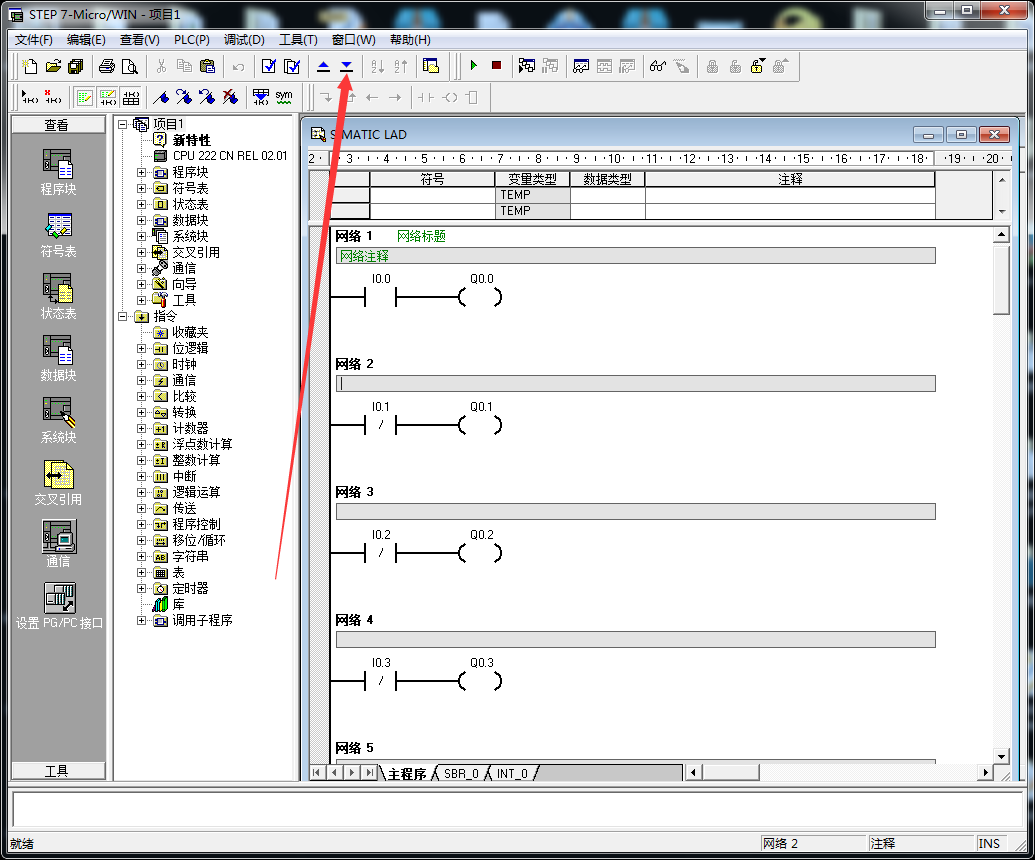

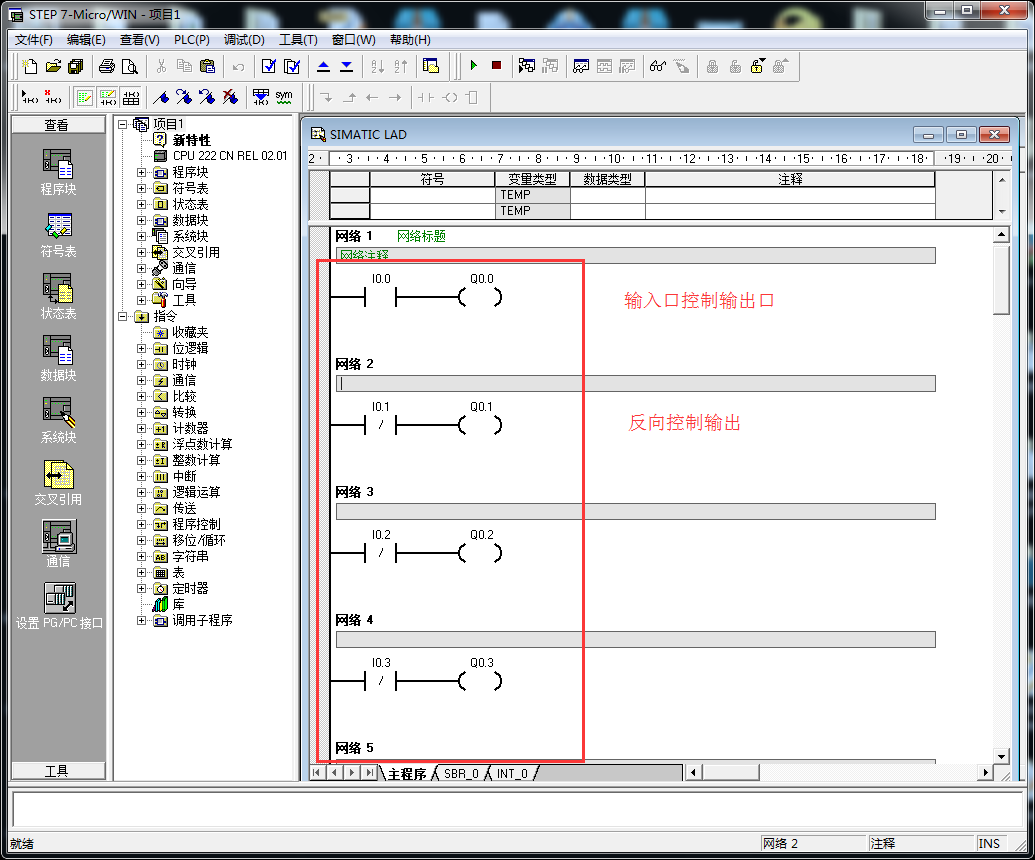

8：新建一個程序，寫入程序，例子是一個：輸入控制輸出的一個程序。

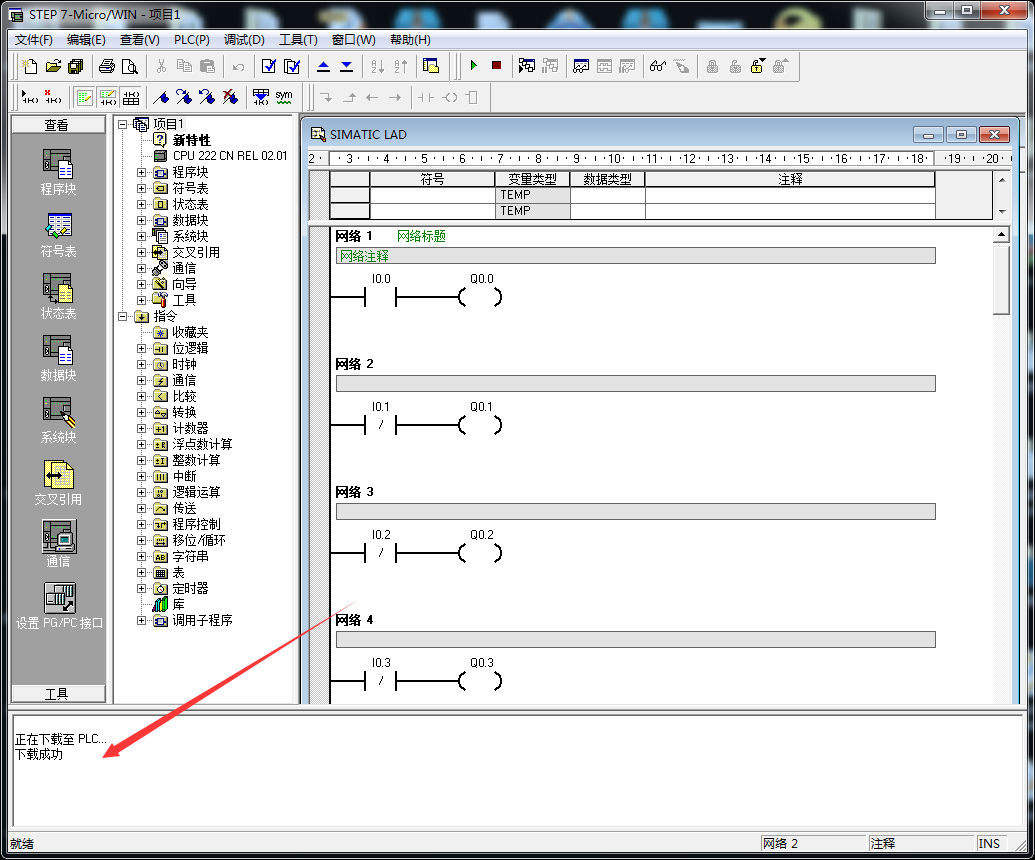

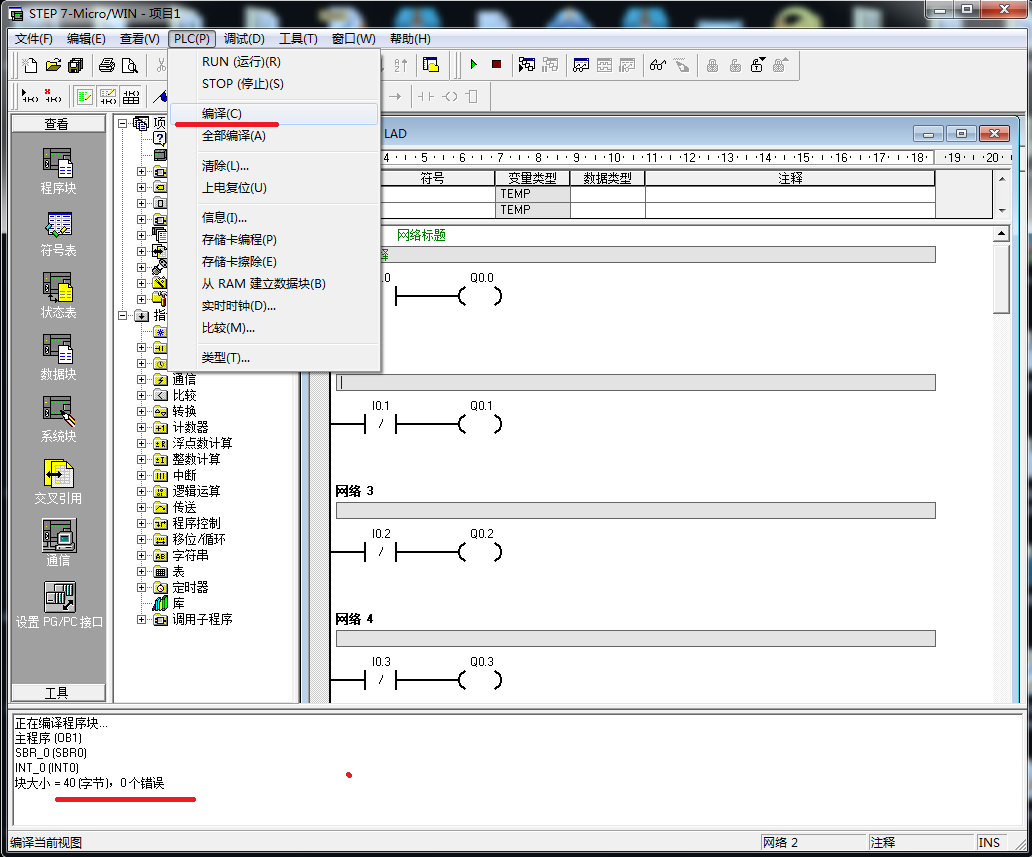

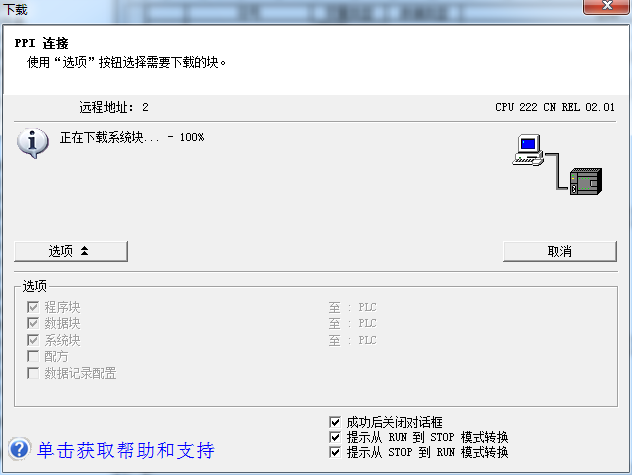

9：編譯程序，然后下載程序。

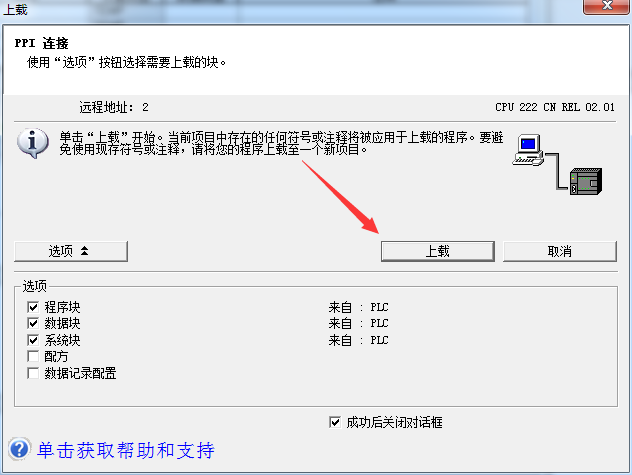

10.上載程序
