1. 硬件需求

• E45系列串口服務器（如：USR-TCP232-401）一個
• 電參數計量模塊（如：JSY-MK-116）一個
• 485通信線若干

2. 軟件需求

• USR-TCP232-E45參數配置軟件一套
• Modbus Poll軟件一套

3. 硬件介紹

1.1. 電參數計量模塊

 這是計量模塊的外觀圖，Modbus通信協議，寄存器數據訪問，485通信接口

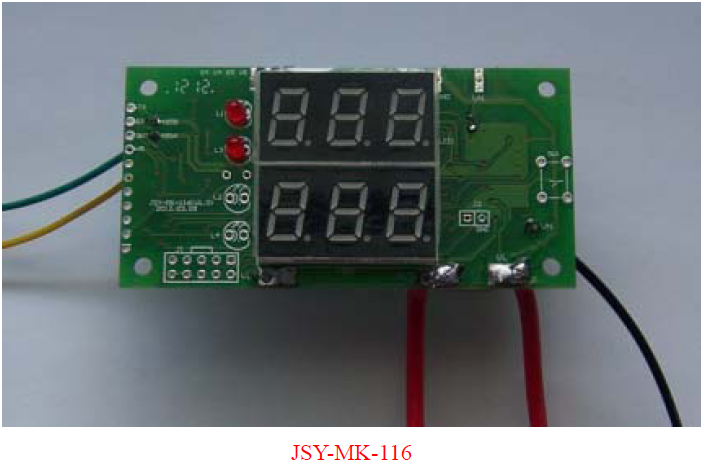

                                       圖表 1-1 電參數計量模塊

下面是計量模塊的寄存器定義，通信參數為4800,n,8,1。

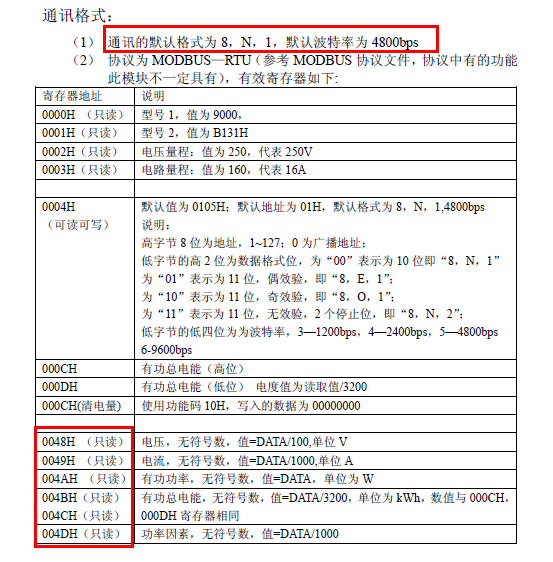

                                    圖表 1-2 計量模塊參數及Modbus寄存器地址

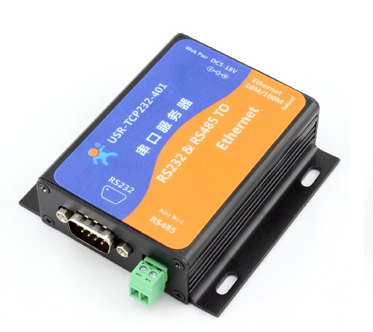

1.2. TCP232-401串口服務器

TCP232-401為雙串口服務器，串口0為232口，串口1為485口，可相互不干擾獨立工作。這里我們使用了485口，也就是串口1，參數配置時，需要注意配置端口1的參數。

1.3. 硬件連接

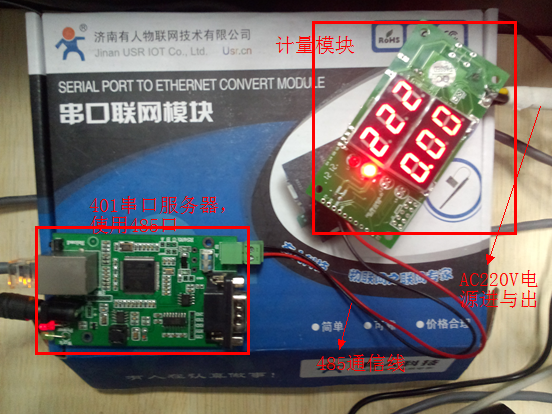

                                                          圖表 1-3 硬件連接

支持的寄存器地址跟485通信速率：4800bps，8數據位，無校驗，1個停止位

485通信線連接，注意A跟B不要接反

4. 串口服務器配置

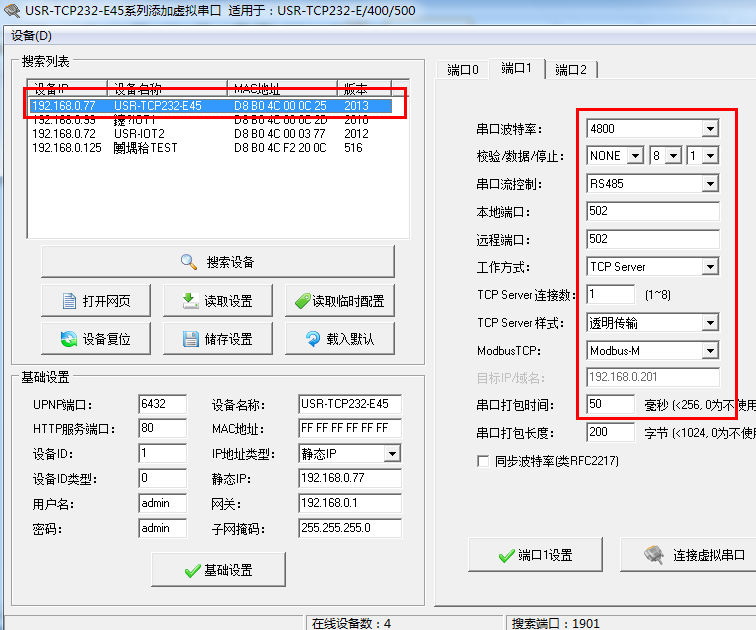

                                                           圖表 2-1 401串口服務器參數配置

注意：

• 參數配置的流程如下，首先搜索設備 -> 然后單擊選中讀取參數 -> 編輯參數 -> 基礎設置（端口x設置） -> 儲存設置
• 修改完畢之后，請重復 搜索 -> 單擊選中讀取參數 的步驟，確定參數已經被成功配置進去了
• 模塊的（端口1）工作方式為TCP Server，本地端口設置為502（對應Modbus Poll軟件的TCP Client工作方式）
• 串口參數（端口1）要與測量模塊一致，設置為4800，N，8，1
• 模塊的本地IP地址設置為了192.168.0.77，電腦的IP地址為192.168.0.201，兩者處在同一個網段內
• 由于這里的模塊的協議為Modbus協議，網絡這邊Modbus Poll軟件的協議為ModbusTCP協議，所以，請在端口1的ModbusTCP處選擇ModbusTCP協議

5. Modbus poll軟件配置

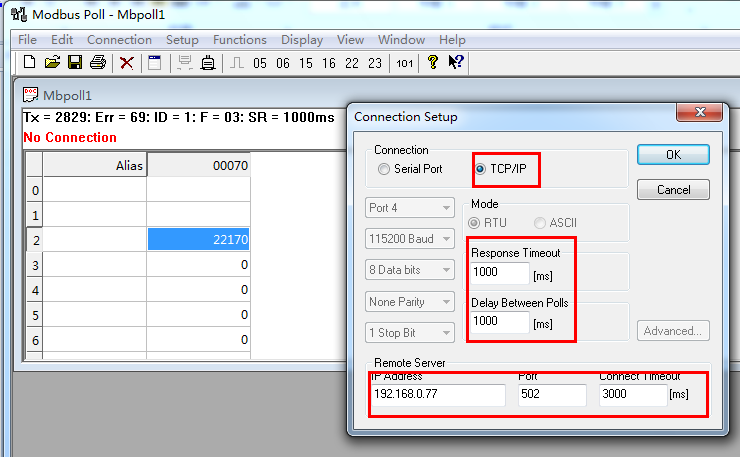

                                                         圖表 2-1 Modbus poll 通信參數配置

注意，在這里的Remote Server，注意設備的參數設置為（其實軟件做的是TCP Client）

目標IP地址為模塊的IP地址，192.168.0.77，目標端口為502.

5.1. 寄存器地址等參數設置

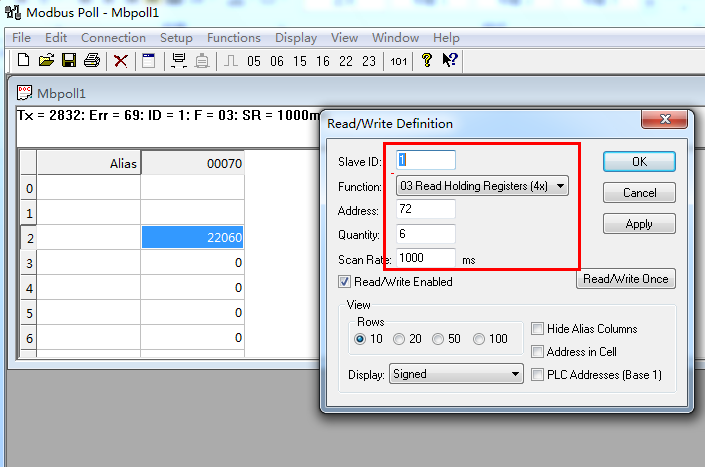

                                            圖表 2-2  Modbus寄存器起始地址，數量及掃描頻率

注意：掃描頻率推薦大于500ms

6. 數據采集情況

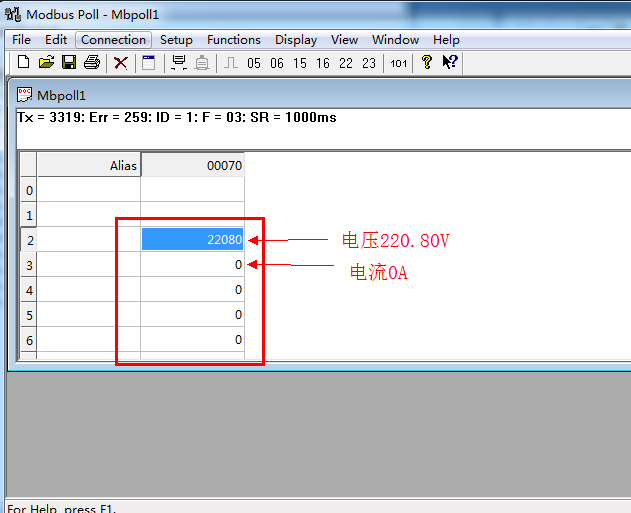

                               圖表 2-1 采集到的電壓等參數（未接負載，所以電流為0）
